Приказ Росстандарта №3175 от 15.12.2022

№3175 от 15.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 391696
ПРИКАЗ_Об утверждении типов средств измерений (16)
Приказы по основной деятельности по агентству Вн. Приказ № 3175 от 14.12.2022

2022 год
месяц December

9846 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2022 г. № 3175 Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

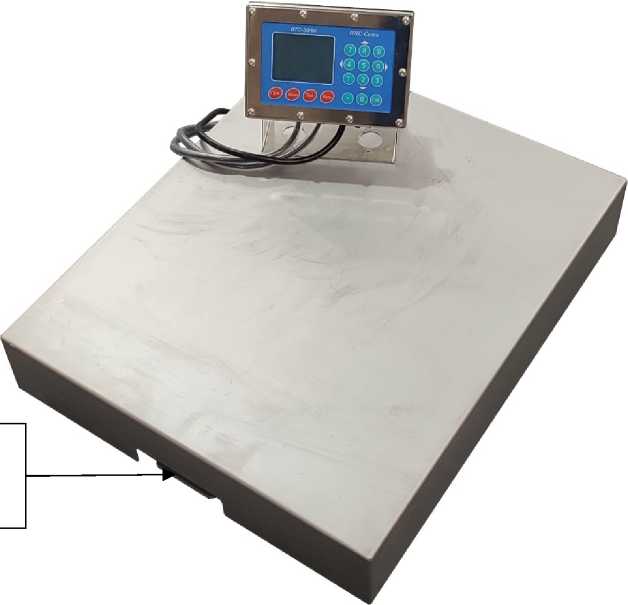

Весы товарные судовые

втс-м

87638-22

BTC-M6 зав. №192;

BTC-M60 зав. №193

Общество с ограниченной ответственностью "Техно-Сити" (ООО "ТехноСити"), Республика Дагестан, г. Кизляр

ОС

МП-006-2022

1 ГОД

Общество с ограниченной ответственностью "ТехноСити" (ООО "ТехноСити"), Республика Дагестан, г. Кизляр

ООО "ПРОММАШ ТЕСТ Метрология",

г. Ставрополь

02.08.2022

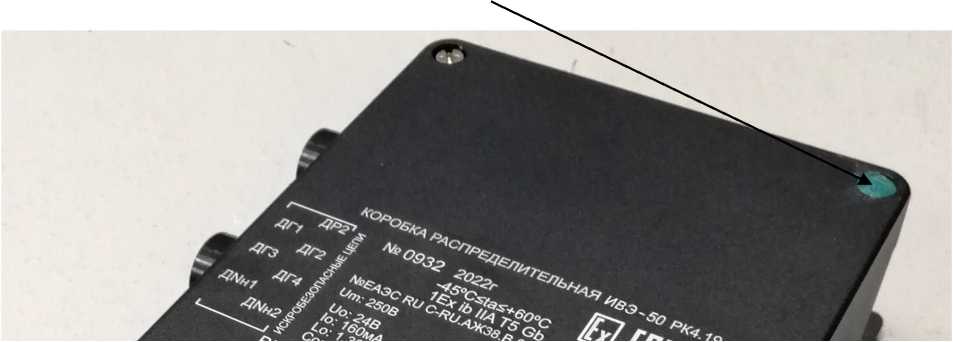

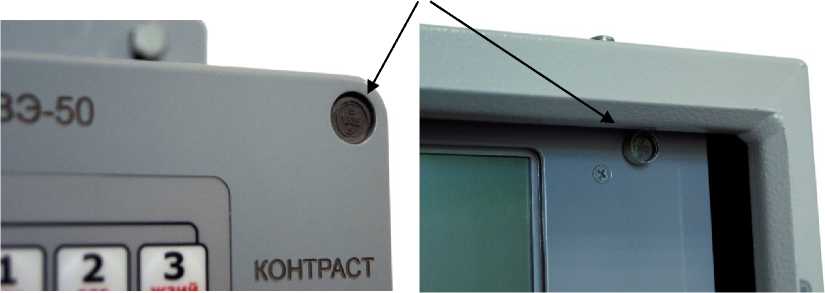

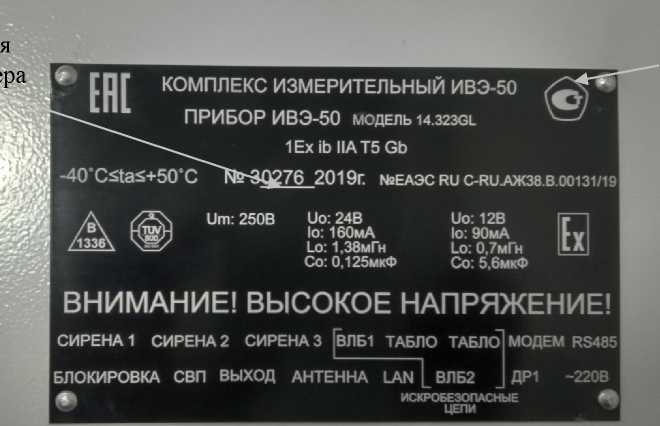

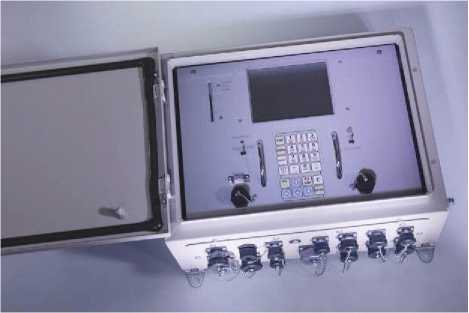

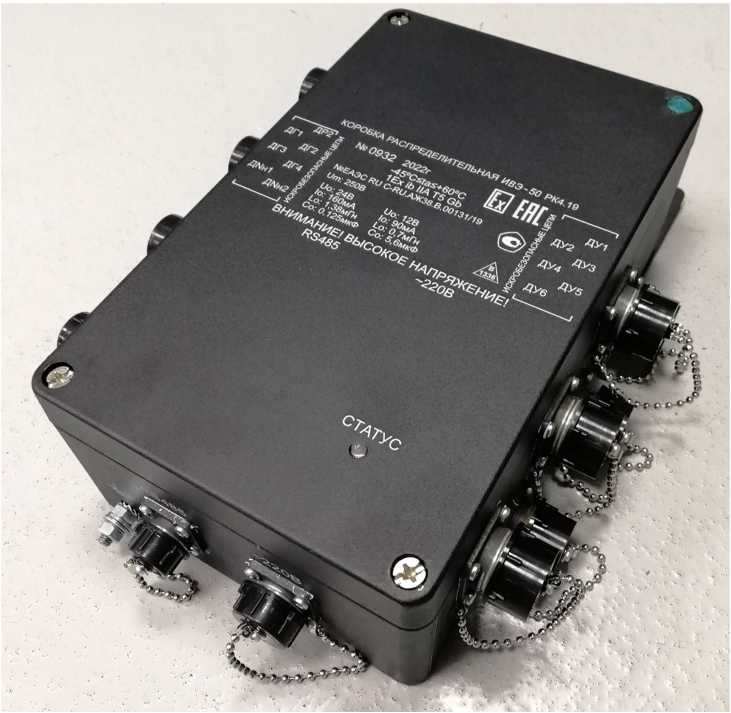

Комплексы измерительные

ИВЭ-50

87639-22

21625

Акционерное общество "Предприятие В-1336" (АО "Предприятие В-1336"), г. Пермь

ОС

МИ 2539-

4 года

Акционерное общество "Предприятие В-1336" (АО "Предприятие В-1336"), г. Пермь

ФГБУ "ВНИИМС", г. Москва

24.10.2022

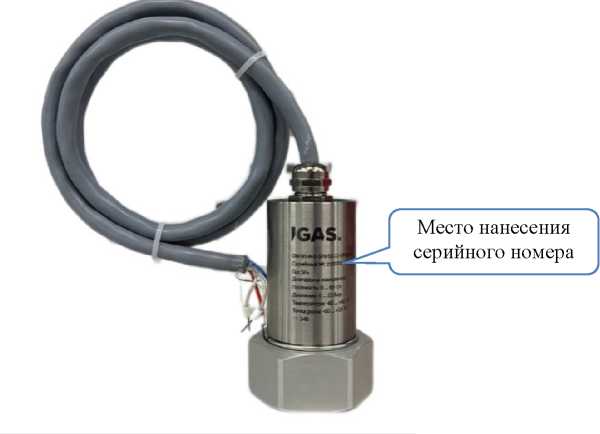

Преобразователи многофункциональные

IGAS DM-91

87640-22

2100666,2100412,

2100743

Общество с ограниченной ответственностью "ЛЕВИН ФОТОНИКС" (ООО "ЛЕВИН ФО-

ОС

МП-010-

2022

3 года;

1 год-для исполнений, име-

Общество с ограниченной ответственностью "ЛЕВИН ФОТОНИКС" (ООО "ЛЕВИН ФОТОНИКС"),

ООО "ПРОММАШ ТЕСТ Метрология",

г. Ставрополь

01.09.2022

ТОНИКС"), Московская обл., г. Фрязино

ющих функцию измерений отно-си-тель-ной влажности измеряемой среды

Московская обл., г. Фрязино

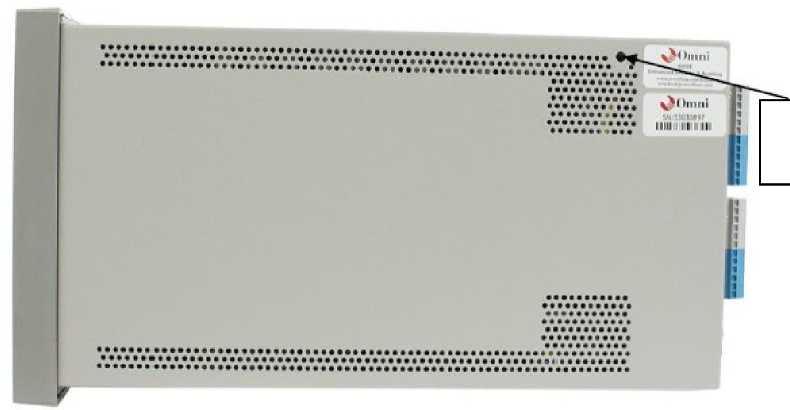

Контроллеры измерительно-вычислительные

OMNI

6000

87641-22

73033,73034,73817

"OMNI FLOW COMPUTERS, INC", США

ОС

МП 1430-

14-2022

1 ГОД

Общество с ограниченной ответственностью "Марийский нефтеперерабатывающий завод" (ООО "Марийский НПЗ"), Республика Марий Эл, с. Табашино

ВНИИР - филиал ФГУП "ВНИИМ им.Д.И.Менделе ева",

г. Казань

20.01.2022

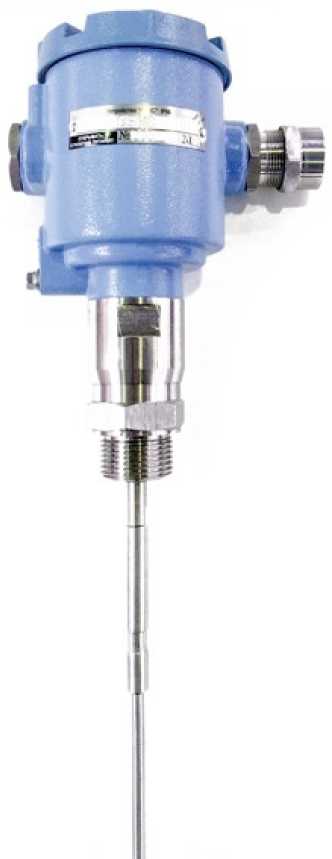

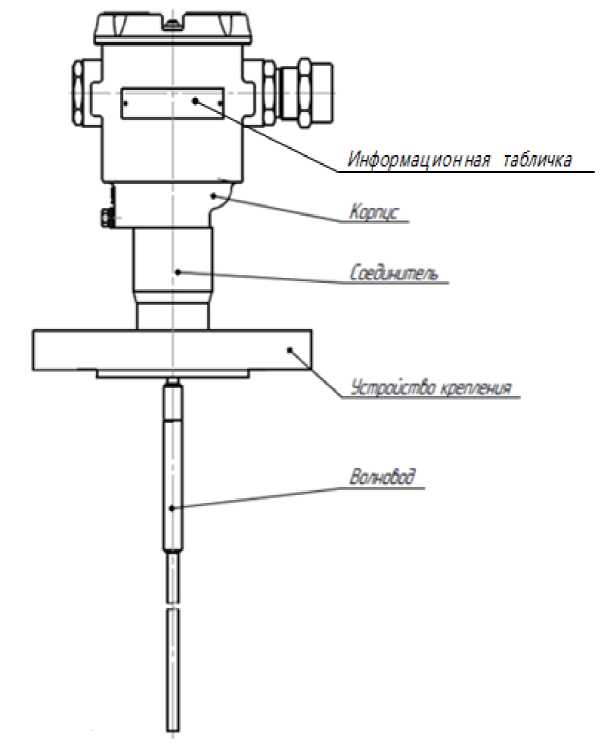

Уровнемеры микроволновые

СЕНС УМВ

87642-22

СЕНС УМВ 1D12-G1-TDR-1000K-0-1-2 зав. №36458;

СЕНС УМВ 1D12-TDR 0-50-25-6000С-0-0-2 зав. №36456; CTYC EVD 1В12-ЕВК2-50-25-15000Е-0-0-2 зав. №36457

Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный.

ОС

МП 208-047-2022

1 ГОД -для уровне меров с пределами допускаемой абсолютной по-греш-

Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный

ФГБУ "ВНИИМС", г. Москва

19.09.2022

ности измерений уровня <±з мм; 3 года -для уровне меров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм и для уровне меров, работающих при избыточном давлении

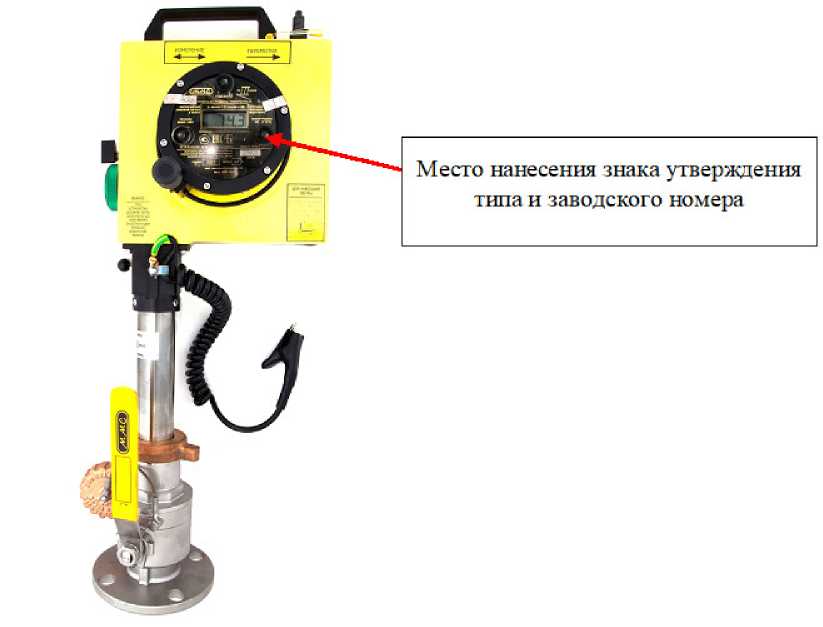

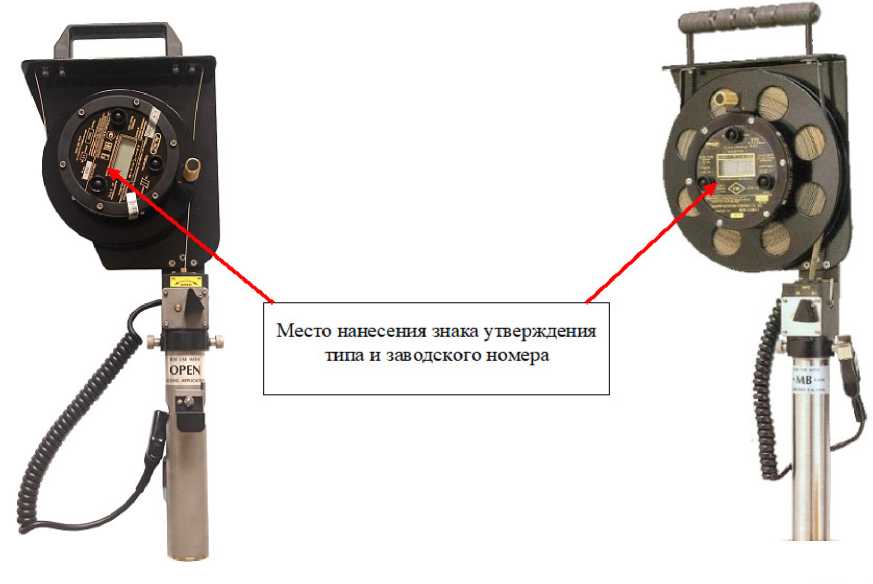

Устройства измерительные

IMS-

1042

87643-22

31455,32460

ММС (Europe) Ltd., Соединенное Коро-

ОС

РТ-МП-903-449-2022

1 ГОД

Общество с ограниченной ответственно-

ФБУ "Ростест-Москва", г. Москва

09.09.2022

левство Великобритании и Северной Ирландии

стью "Промышленные измерения и автоматизация" (ООО "Промышленные измерения и автоматизация"), Московская обл., г. Видное

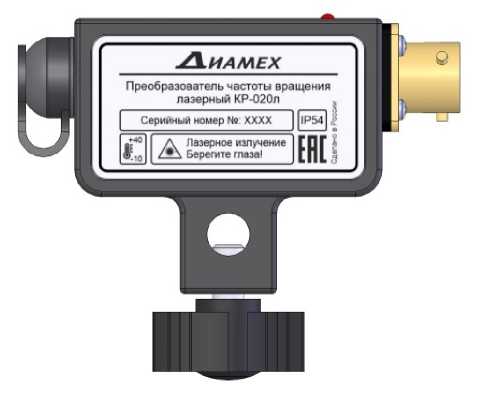

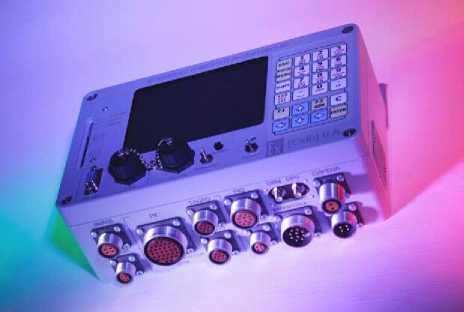

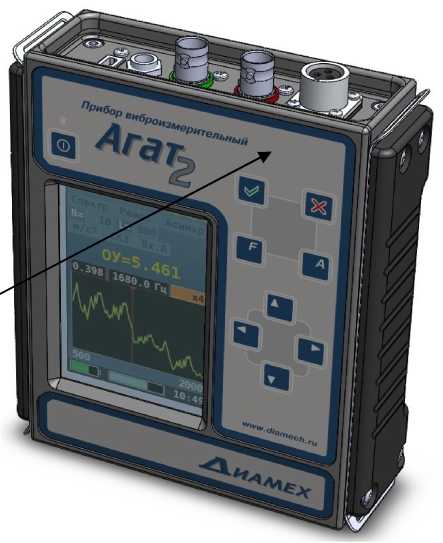

Приборы виброизме-рительные

АГАТ-2

87644-22

0005,0006

Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва

ОС

AGT2.000

МП

2 года

Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва

ФГБУ "ВНИИМС", г. Москва

05.10.2022

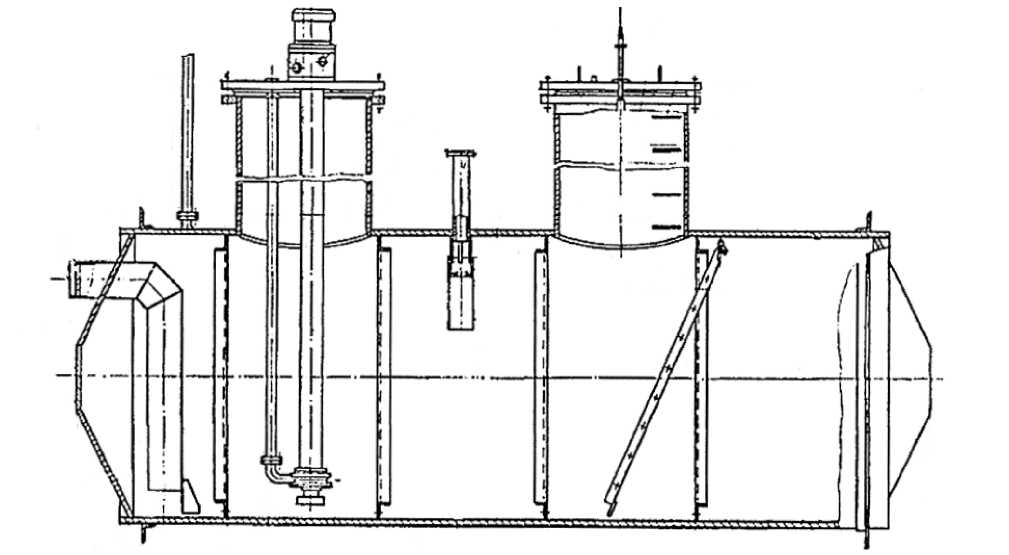

Резервуар стальной горизонтальный цилиндрический

РГС-50

87645-22

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ОС

ГОСТ

8.346-2000

5 лет

ООО "Метро-КонТ",

г. Казань

17.10.2022

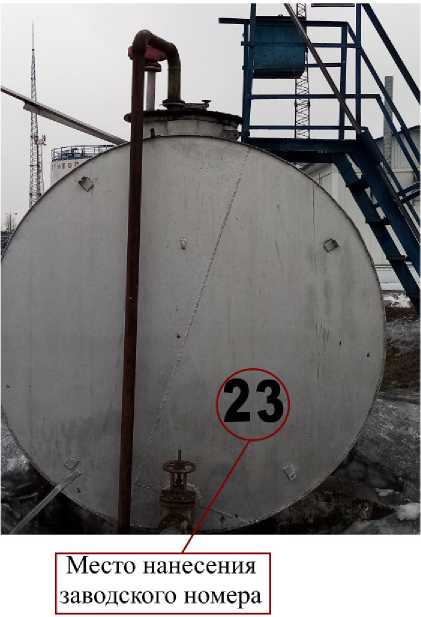

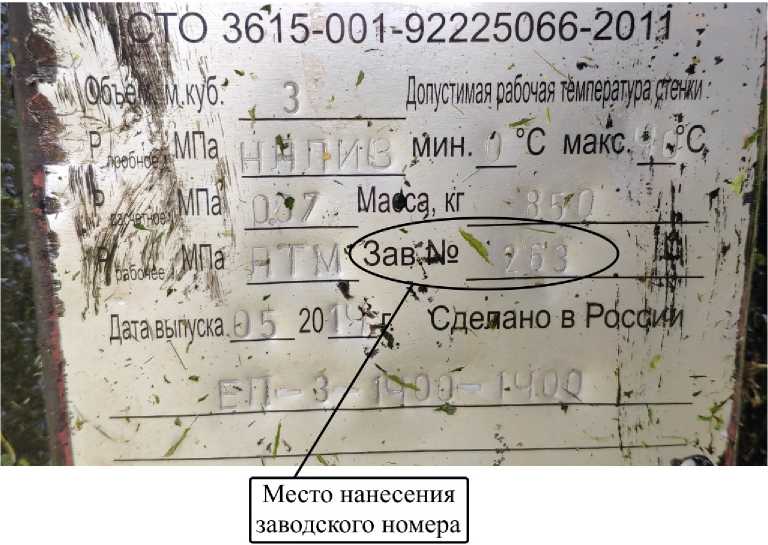

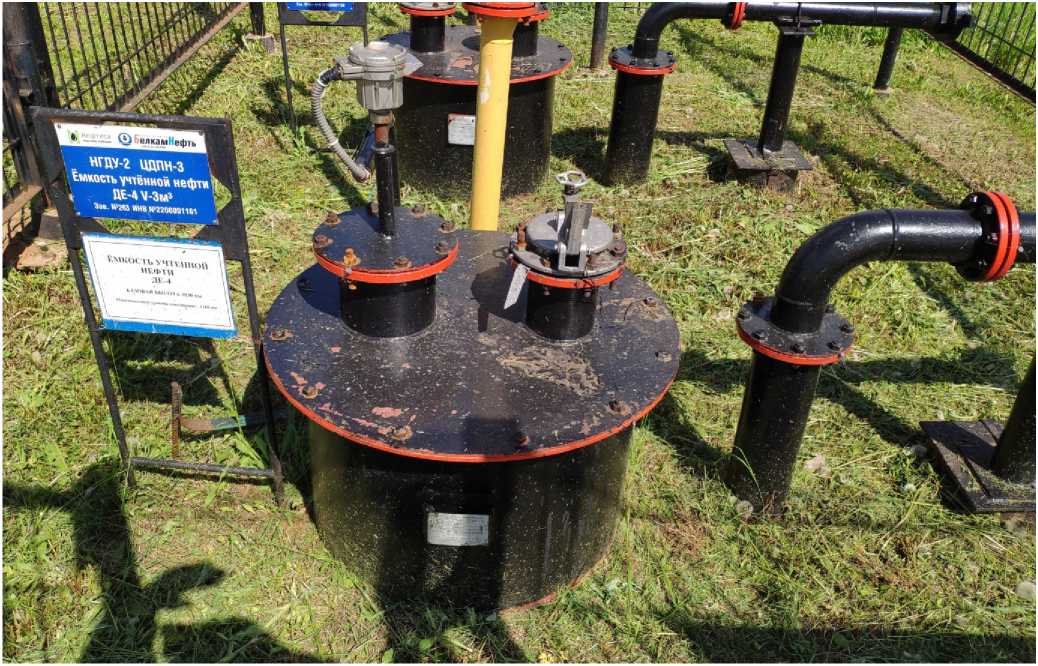

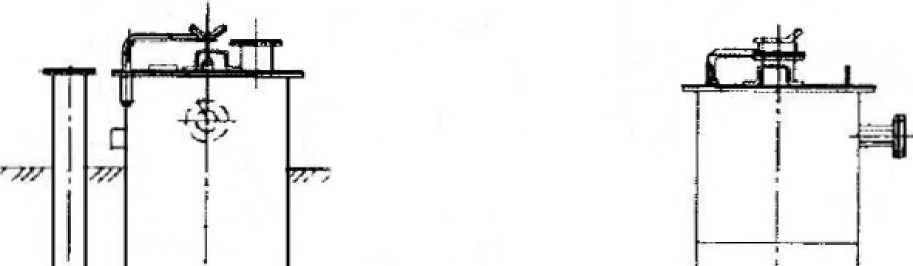

Резервуар стальной горизонтальный цилиндрический

ЕП-3-1400-1400

87646-22

263

Акционерное общество "Белкамнефть" имени А. А. Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск

Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск

Общество с ограниченной ответственностью "Метро-КонТ" (ООО "МетроКонТ"), г. Казань

18.10.2022

10.

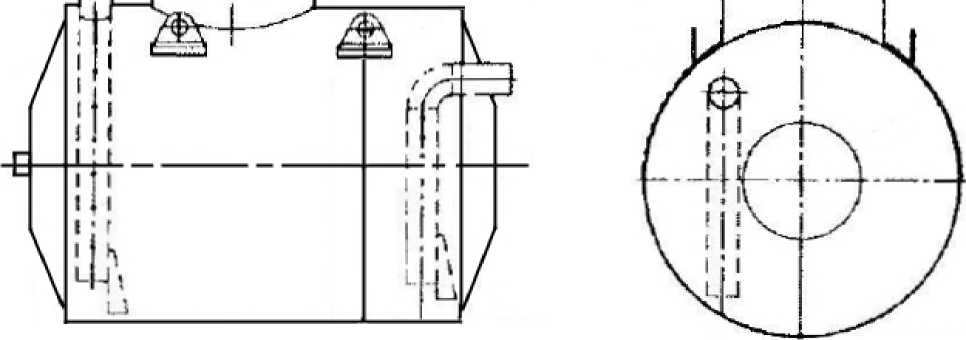

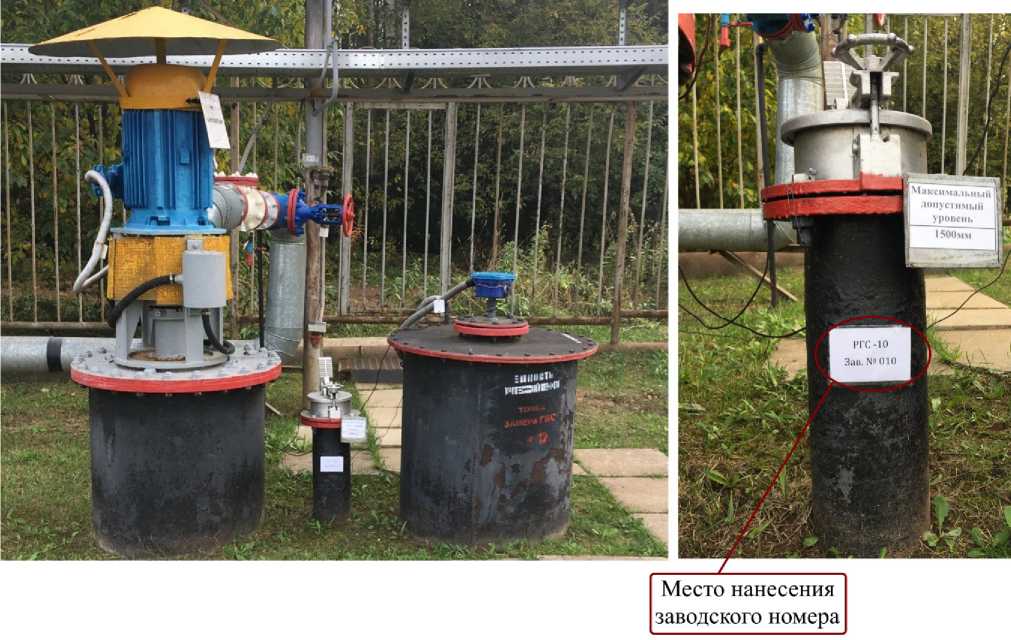

Резервуар

РГС-10

87647-22

010

Акционерное

ОС

ГОСТ

5 лет

Акционерное

ООО "Метро-

18.10.2022

стальной горизонтальный цилиндрический

общество "Белкамнефть" имени А. А. Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск

общество "Белкамнефть" имени А.А.

Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск

8.346-2000

общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск

КонТ", г. Казань

11.

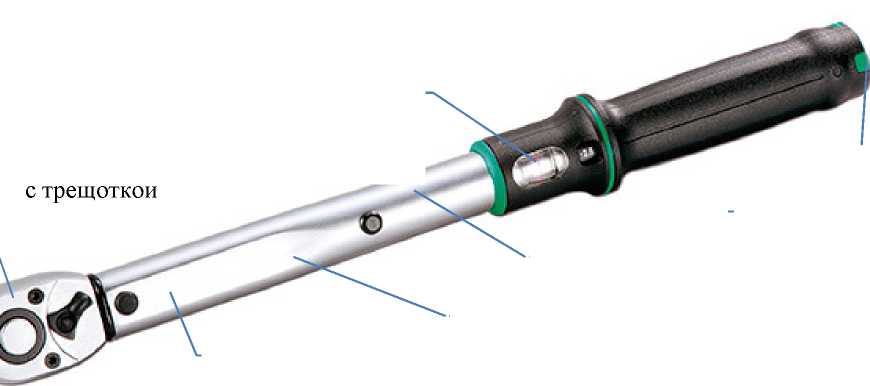

Ключи моментные предельные регулируемые

HONITO NTW

87648-22

мод. TW-20025 зав. №VC16318, мод. TW-40200 зав. № VE14054, мод. TW-40400 зав. № VE16638, мод. TW-81000 зав. № VF15425

HONITON INDUSTRIES INC., Тайвань

ОС

раздел 8 "Методика поверка" HONITON

TWP3

1 ГОД

HONITON INDUSTRIES INC., Тайвань

ФГБУ "ГНМЦ" Минобороны России, Московская об л., г. Мытищи

15.09.2022

12.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии ТП ОАО"ПО Водоканал", г. Ростов-на-Дону (2 очередь)

Обозначение отсутствует

87649-22

035

Акционерное общество "Водоканал Ро-стова-на-Дону" (АО "Ростовводо-канал"), г. Ро-стов-на-Дону

ОС

МП-455-

RA.RU.310

556-2022

4 года

Акционерное общество "Водоканал Росто-ва-на-Дону" (АО "Ростов-водоканал"), г. Ростов-на-Дону

Западно-

Сибирский филиал ФГУП "ВНИИФТРИ", г. Новосибирск

17.10.2022

13.

Система автоматизированная информационно -измерительная коммерческого учета электро-

Обозначение отсутствует

87650-22

001

Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК"), г. Краснодар

Общество с ограниченной ответственностью "Пивоваренная компания "Балтика" (ООО "Пивоваренная компания "Балти-

ОС

МПЭПР-

527-2022

4 года

Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК"), г. Краснодар

ООО "Энерго-ПромРесурс", Московская обл., г. Красногорск

27.09.2022

энергии (АИИС КУЭ) ООО "Пивоваренная компания "Балтика" -"Тульский пивзавод" (1-я очередь)

ка"), г. Санкт-Петербург

14.

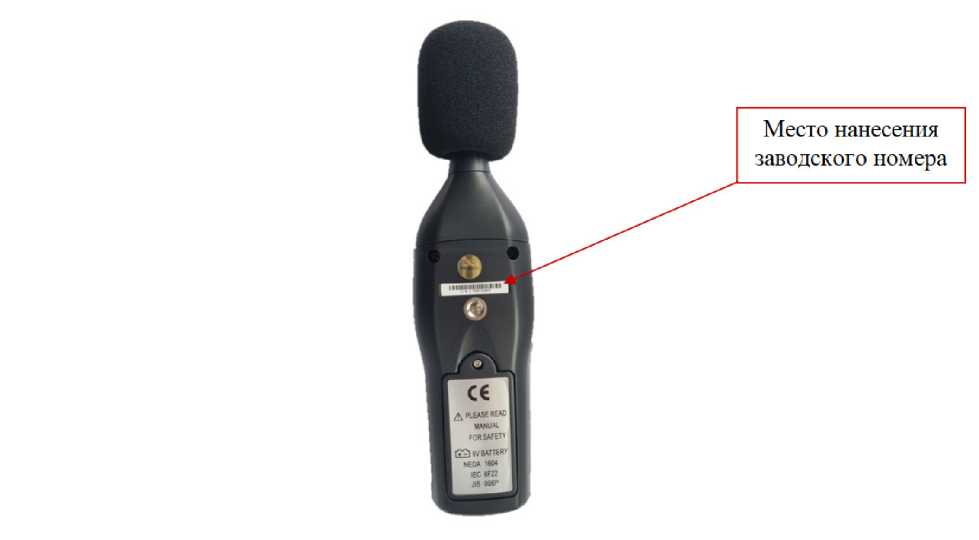

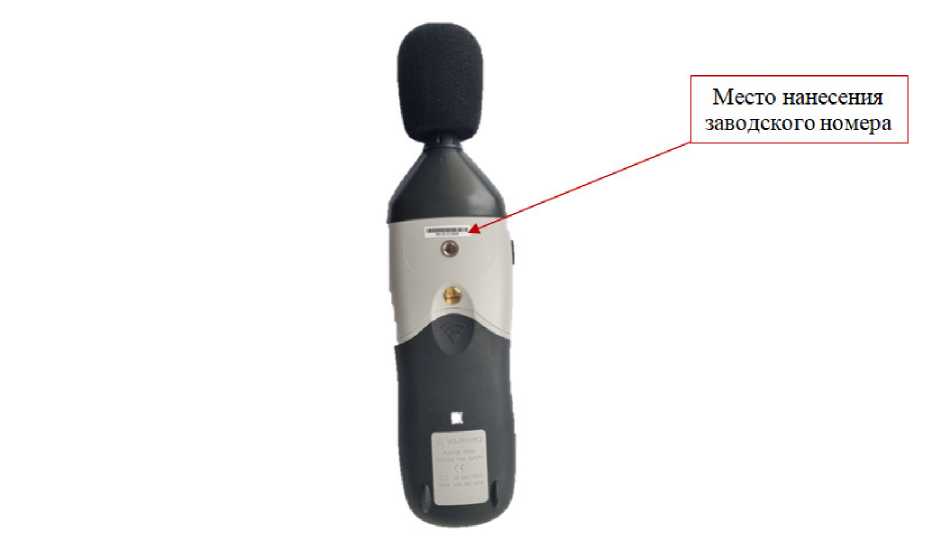

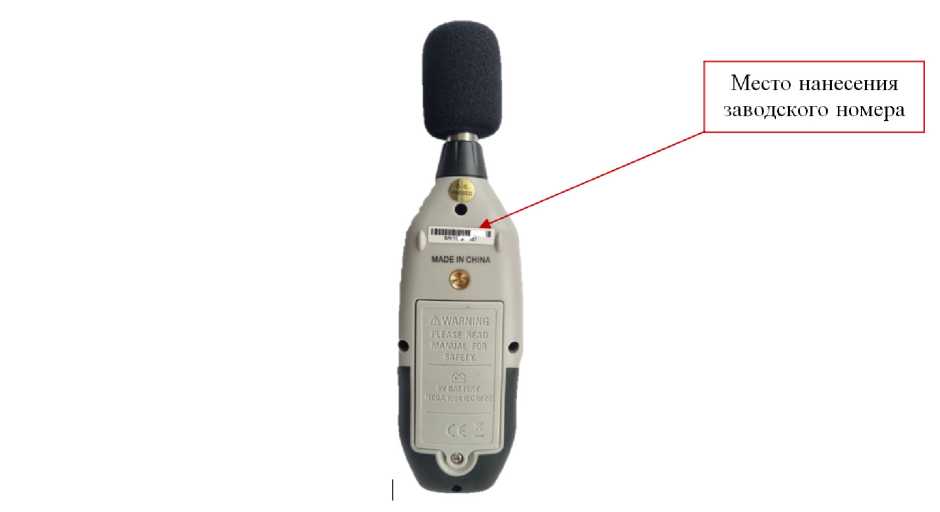

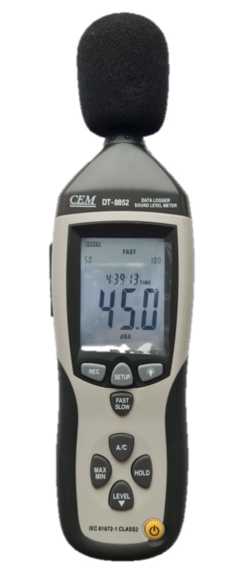

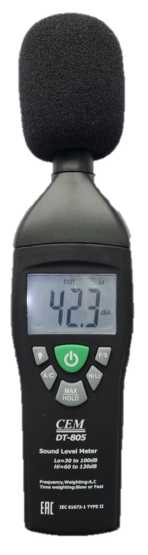

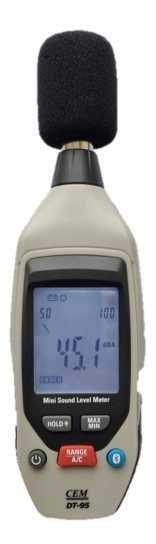

Шумомеры цифровые

87651-22

мод. DT-8852: зав. №201010549; мод.

DT-95: зав. № 180905861; мод.

DT-805: зав. № 210405649

Shenzhen Everbest Machinery Industry Со., Ltd, КНР

ОС

РТ-МП-352-441-2022

1 ГОД

Общество с ограниченной ответственностью "СЕМ ТЕСТ ИНСТРУМЕНТ" (ООО "СЕМ ТЕСТ ИНСТРУМЕНТ"), г. Московская обл., Красногорский р-н, 69 км МКАД

ФБУ "Ростест-Москва", г. Москва

28.07.2022

15.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Ку-нашак

Обозначение отсутствует

87652-22

406

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

ОС

РТ-МП-1046-500-2022

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕР-ГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

07.11.2022

16.

Система автоматизированная информационно-

Обозначение отсутствует

87674-22

Акционерное общество "Си-бэнергокон-троль" (АО "Сибэнер-

Общество с ограниченной ответственностью "ММК-УГОЛЬ" (ООО

ОС

МП 14-078-2022

4 года

Акционерное общество "Си-бэнергокон-троль" (АО "Сибэнер-

ФБУ "Кузбасский ЦСМ", г. Кемерово

28.10.2022

измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ММК-УГОЛЬ" для Шахты "Чертинская-Коксовая"

гоконтроль"), г. Кемерово

"ММК-УГОЛЬ"), Кемеровская область - Кузбасс, г. Белово

гоконтроль"), г. Кемерово

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2022 г. № 3175

Лист № 1 Регистрационный № 87674-22 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ММК-УГОЛЬ» для Шахты «Чертинская-Коксовая»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ММК-УГОЛЬ» для Шахты «Чертинская-Коксовая» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени; сбора, обработки, хранения и передачи полученных результатов измерений коммерческому оператору оптового рынка, системному оператору и смежным субъектам ОРЭ. Полученные данные и результаты измерений используются для коммерческих расчетов с энергосбытовыми организациями и оперативного управления энергопотреблением.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) (для ИК №№ 1 - 30, 33 - 47), счетчики активной и реактивной электроэнергии и вторичные измерительные цепи;
2- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя компьютер в серверном исполнении для обеспечения функции сбора и хранения результатов измерений (сервер БД) с программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации системного времени (УССВ) с приемником сигналов ГЛОНАСС/GPS, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, технические средства приема-передачи данных (каналообразующая аппаратура), удаленное автоматизированное рабочие место (АРМ) энергосбытовой организации (ЭСО).

Основными функциями АИИС КУЭ являются:

- измерение 30-минутных приращений активной и реактивной электроэнергии;
- один раз в сутки и по запросу сбор привязанных к единому календарному времени измеренных данных о приращениях электроэнергии со счетчиков (ИИК), с заданной дискретностью учета (30 мин);
- хранение данных об измеренных величинах электроэнергии и журналов событий в базе данных сервера БД в течение 3,5 лет (для 30 минутных приращений энергии);
- резервирование баз данных на DVD-дисках;
- разграничение доступа посредством паролей к базам данных для разных групп пользователей, и фиксация в отдельном электронном файле всех действий пользователей с базами данных;
- конфигурирование параметров и настроек АИИС КУЭ;
- защита от несанкционированного доступа маркированием и пломбированием узлов системы;
- подготовку данных по результатам измерений в XML-формате для их передачи по электронной почте через удаленный АРМ ЭСО в ПАК АО «АТС», филиал ПАО «Россети Сибирь» - «Кузбассэнерго-РЭС», ПАО «Кузбассэнергосбыт», филиал АО «СО ЕЭС» Кемеровское РДУ;
- ведение журнала событий технических и программных средств (счетчики, линии связи, ПО «АльфаЦЕНТР») на сервере БД и счетчиках;
- ведение системы единого времени.

Принцип действия:

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии.

Счетчики производят измерения и вычисления полученной активной и реактивной энергии и мощности. Интервал времени усреднения мощности для коммерческого учета установлен равным 30 минут. Счетчики автоматически записывают в память измеренные величины (активной и реактивной энергии), с интервалом усреднения 30 минут, на глубину не менее 45 суток (в соответствии с техническими требованиям АО «АТС» Приложение 11.1). В памяти счетчика хранятся два четырехканальных (актив/реактив, прием/отдача) независимых массива профиля мощности. Основные и вспомогательные величины, выбранные для отображения на жидкокристаллическом индикаторе и их последовательность, определяются при программировании счетчика. Измерительная информация и журналы событий со счетчиков электрической энергии по беспроводному каналу с использованием GSM/GPRS-модема (для ИК № 33) или по проводному каналу на основе стандарта RS-485 (для ИК №№ 1 - 32, 34 - 47) передаются на сервер БД. Вычисление величин потребления электроэнергии с учетом коэффициентов трансформации трансформаторов тока и напряжения производится с помощью программного обеспечения ПО «АльфаЦЕНТР» на сервере БД, просмотр баз данных доступен на АРМ.

С ИВК АИИС КУЭ данные передаются по выделенному каналу сети «Интернет» через удаленный АРМ ЭСО в ПАК АО «АТС», филиал ПАО «Россети Сибирь» -«Кузбассэнерго-РЭС», ПАО «Кузбассэнергосбыт», филиал АО «СО ЕЭС» Кемеровское РДУ.

АИИС КУЭ имеет систему обеспечения единого времени (далее по тексту - СОЕВ). В СОЕВ входят все средства измерений времени (встроенные часы счетчиков, сервера БД уровня ИВК, УССВ), влияющие на процесс измерения количества электроэнергии, и учитываются временные характеристики (задержки) линий связи между ними, которые используются при синхронизации времени. СОЕВ привязана к единому календарному времени.

На уровне ИВК СОЕВ организована с помощью подключенного к серверу БД УССВ УССВ-2, которое имеет встроенный модуль синхронизации времени, работающей от сигналов точного времени ГЛОНАСС/GPS.

Коррекция часов сервера БД происходит при расхождении часов сервера БД и УССВ-2 более чем на ±2 с (программируемый параметр).

Часы счетчиков ИК синхронизируются от часов сервера БД с периодичностью не реже 1 раза в сутки, коррекция часов счетчиков ИК проводится при расхождении времени счетчика ИК и времени сервера БД более чем на ±2 с (программируемый параметр).

СОЕВ обеспечивает синхронизацию времени при проведении измерений количества электроэнергии с точностью не хуже ±5 с/сут.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 31. Заводской номер указывается в формуляре-паспорте АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии Р 50.2.077-2014.

Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование ПО	«АльфаЦЕНТР»
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3e73b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК

Но

мер ИК

Наименование объекта

ТТ

ТН

Счетчик

УССВ

Сервер

БД

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ,

2 с.ш. 6 кВ, яч.11

ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-59

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

УССВ-2

Рег. № 54074-21

HP ProLiant DL160

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ,

1 с.ш. 6 кВ, яч.12

ТПОЛ-10

1000/5, КТ 0,5

Рег. № 1261-08

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ,

2 с.ш. 6 кВ, яч.15

ТПФМ-10

400/5, КТ 0,5

Рег. № 814-53

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ,

1 с.ш. 6 кВ, яч.16

ТПФМ-10

400/5, КТ 0,5

Рег. № 814-53

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ,

1 с.ш. 6 кВ, яч.22

ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-59

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.25

ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-59

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.27

ТПОЛ-10

1000/5, КТ 0,5

Рег. № 1261-08

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ,

1 с.ш. 6 кВ, яч.30

ТПОЛ-10

1000/5, КТ 0,5

Рег. № 1261-08

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.31

ТПФМ-10

400/5, КТ 0,5

Рег. № 814-53

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 110/35/6 кВ «Ново-Чертинская», ЗРУ-6 кВ,

1 с.ш. 6 кВ, яч.32

ТПФМ-10

400/5, КТ 0,5

Рег. № 814-53

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

УССВ-2

Рег. № 54074-21

HP ProLiant DL160

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.1

ТОЛ-10-I

300/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ПС 6/0,4 кВ №21, РУ-6 кВ,

1 с.ш. 6 кВ, яч.4

ТОЛ-10-I

400/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.5

ТОЛ-10-I

400/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.6

ТОЛ-10-I

400/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.7

ТОЛ

1500/5, КТ 0,5

Рег. № 47959-16

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.10

ТОЛ-10-I

400/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6 (10) 6000/100, КТ 0,5 Рег. № 50058-12

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.12

ТОЛ-10-I

400/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6 (10) 6000/100, КТ 0,5 Рег. № 50058-12

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.13

ТОЛ-СЭЩ-10

200/5, КТ 0,2S

Рег. № 32139-11

НТМИ-6 (10) 6000/100, КТ 0,5 Рег. № 50058-12

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.14

ТОЛ-10-I

150/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6 (10) 6000/100, КТ 0,5 Рег. № 50058-12

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.17

ТОЛ-10-I

300/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6 (10) 6000/100, КТ 0,5 Рег. № 50058-12

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.18

ТОЛ-10-I

400/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6 (10) 6000/100, КТ 0,5 Рег. № 50058-12

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.20H

ТЛО-10

1500/5, КТ 0,5

Рег. № 25433-11

НТМИ-6 (10) 6000/100, КТ 0,5 Рег. № 50058-12

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21, РУ-6 кВ,

2 с.ш. 6 кВ, яч.21

ТОЛ-10-I

600/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6 (10) 6000/100, КТ 0,5 Рег. № 50058-12

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.23

ТОЛ-10-I

400/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

УССВ-2

Рег. № 54074-21

HP ProLiant DL160

ПС 6/0,4 кВ №21, РУ-6 кВ,

1 с.ш.6 кВ, яч.24

ТОЛ-10-I

300/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.26

ТОЛ-10-I

200/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.27

ТОЛ-10-I

400/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.28

ТОЛ-10-I

300/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.43

ТОЛ-СЭЩ-10

200/5, КТ 0,2S

Рег. № 32139-11

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-6 кВ,

1 с.ш. 6 кВ, яч.45

ТОЛ-10-I

300/5, КТ 0,2S

Рег. № 15128-07

НТМИ-6

6000/100, КТ 0,5

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/0,4 кВ №21,

РУ-0,4 кВ, секция 1 0,4 кВ, ввод №1 от Т-1

ТШП-0,66

1500/5, КТ 0,5

Рег. № 15173-06

СЭТ-4ТМ.03.09

КТ 0,5S/1,0

Рег. № 27524-04

ПС 6/0,4 кВ №21, РУ-0,4 кВ, секция 2 0,4 кВ, ввод №2 от Т-2

ТШП-0,66

1500/5, КТ 0,5

Рег. № 15173-06

СЭТ-4ТМ.03.09

КТ 0,5S/1,0

Рег. № 27524-04

ВЛ-6 кВ, ф.6-12-21, ЯКУ-6 кВ

ТОЛ 10-1

400/5, КТ 0,5

Рег. № 15128-03

НАМИ-10-95УХ Л2 6000/100, КТ 0,5 Рег. № 20186-05

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ,

1 с.ш. 6,3 кВ, яч.3

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ,

1 с.ш. 6,3 кВ, яч.9

ТОЛ-НТЗ-10

500/5, КТ 0,5S

Рег. № 69606-17

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 1 с.ш. 6,3 кВ, яч.11

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

УССВ-2

Рег. № 54074-21

HP ProLiant DL160

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 1 с.ш. 6,3 кВ, яч.13

ТОЛ-НТЗ-10

500/5, КТ 0,5S

Рег. № 69606-17

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 1 с.ш. 6,3 кВ, яч.15

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 1 с.ш. 6,3 кВ, яч.17

ТОЛ-НТЗ-10 150/5, КТ 0,5 Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 1 с.ш. 6,3 кВ, яч.19

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. № 69606-17

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 2 с.ш. 6,3 кВ, яч.4

ТОЛ-НТЗ-10

500/5, КТ 0,5S

Рег. № 69606-17

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 2 с.ш. 6,3 кВ, яч.10

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 2 с.ш. 6,3 кВ, яч.12

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 2 с.ш. 6,3 кВ, яч.14

ТОЛ-НТЗ-10

500/5, КТ 0,5S

Рег. № 69606-17

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 2 с.ш. 6,3 кВ, яч.16

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. № 69606-17

ЗНОЛ-НТЗ-6

6000:^3/100:^3

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

1	2	3	4	5	6	7
46	ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 2 с.ш. 6,3 кВ, яч.18	ТОЛ-НТЗ-10 500/5, КТ 0,5 Рег. № 51679-12	ЗНОЛ-НТЗ-6 6000:^3/100:^3 КТ 0,5 Рег. № 51676-12	ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег. № 64450-16	УССВ-2 Рег. № 54074-21	HP ProLiant DL160
47	ПС 6/6,3 кВ «Разделительная» ЗРУ-6 кВ, 2 с.ш. 6,3 кв., яч.22	ТОЛ-НТЗ-10 200/5, КТ 0,5 Рег. № 51679-12	ЗНОЛ-НТЗ-6 6000:^3/100:^3 КТ 0,5 Рег. № 51676-12	ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег. № 64450-16	УССВ-2 Рег. № 54074-21	HP ProLiant DL160
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик; 2 Допускается замена УСПД и УССВ на аналогичные утвержденных типов; 3 Допускается замена сервера АИИС КУЭ без изменения, используемого ПО (при условии сохранения цифрового идентификатора ПО); 4 Допускается изменение наименования ИК без изменения объекта измерений. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК	Вид электро-энерг ии	Г раницы основной погрешности, (±6), %	Г раницы погрешности в рабочих условиях, (±6), %	Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с
1 - 10, 15, 22, 33	Активная	1,2	1,8
1 - 10, 15, 22, 33	Реактивная	1,7	2,8
11 - 14, 16 - 21,	Активная	0,9	1,2
23 - 30	Реактивная	1,5	2,0
31, 32	Активная	1,6	2,2	± 5
31, 32	Реактивная	2,9	3,7	± 5
34, 36, 38 - 40, 42,	Активная	1,7	2,3
43, 45 - 47	Реактивная	3,0	3,8
35, 37, 41, 44	Активная	1,6	2,1
35, 37, 41, 44	Реактивная	2,9	3,5
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая); 2 В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие вероятности Р = 0,95.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	47
Нормальные условия:
- напряжение, % от Ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cоsф	0,87
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- частота, Гц	от 49,6 до 50,4
- коэффициент мощности cоsф	от 0,5 инд. до 0,8 емк.
- температура окружающей среды для ТТ, °С	от -45 до +50
- температура окружающей среды для ТН, °С	от -45 до +40
- температура окружающей среды для УССВ, °С	от -10 до +55
- температура окружающей среды в месте расположения
электросчетчиков, °С	от -45 до +70
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчик (СЭТ-4ТМ.03):
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч	2
Электросчетчик (ПСЧ-4ТМ.05МК):
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч	2
УССВ (УССВ-2):
- среднее время наработки на отказ, ч, не менее	74500
- среднее время восстановления работоспособности, ч	2
Сервер БД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Электросчетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,	45
сут, не менее
- при отключении питания, лет, более	10
Сервер БД:
- хранение результатов измерений и информации состояний	3,5
средств измерений, лет, не менее

Надежность системных решений:

- резервирование электрического питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

Регистрация событий:

- в журнале событий электросчетчиков: параметрирования;

пропадания питания;

коррекции времени в электросчетчике с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

- в журнале событий сервера БД:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; факт и величина синхронизации (коррекции) времени;

пропадание питания;

замена счетчика;

полученные с уровня ИИК «Журналы событий» счетчиков электроэнергии. Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: электросчетчиков;

промежуточных клеммников вторичных цепей напряжения;

испытательных коробок;

УССВ;

сервера БД;

- защита информации на программном уровне:

результатов измерений (при передаче, возможность использования электронной подписи);

установка пароля на электросчетчиках;

установка пароля на сервер БД.

Знак утверждения типа наносится на титульный лист формуляра-паспорта АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТПФМ-10	8
Трансформатор тока	ТПОЛ-10	12
Трансформатор тока	ТПОЛ-10	6
Трансформатор тока	ТОЛ 10-1	2
Трансформатор тока	ТОЛ-10-I	32
Трансформатор тока	ТОЛ-СЭЩ-10	4
Трансформатор тока	ТШП-0,66	6
Трансформатор тока	ТОЛ	2
Трансформатор тока	ТЛО-10	2
Трансформатор тока	ТОЛ-НТЗ-10	28

Продолжение таблицы 5

1	2	3
Трансформатор напряжения	НТМИ-6-66	2
Трансформатор напряжения	НТМИ-6	1
Трансформатор напряжения	НТМИ-6(10)	1
Трансформатор напряжения	НТМИ-10-95УХЛ2	1
Трансформатор напряжения	ЗНОЛ-НТЗ-6	6
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03	31
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03.09	2
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.00	14
Устройство синхронизации времени	УССВ-2	1
Сервер БД	HP Proliant DL160	1
Формуляр-паспорт	09.2022.045-АУ.ФО-ПС	1
Руководство по эксплуатации	09.2022.045-АУ.РЭ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии с использованием АИИС КУЭ ООО «ММК-УГОЛЬ» для Шахты «Чертинская-Коксовая», аттестованном ФБУ «Кузбасский ЦСМ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.310473.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

Правообладатель

Общество с ограниченной ответственностью «ММК-УГОЛЬ» (ООО «ММК-УГОЛЬ») ИНН 4202050996

Юридический адрес: 652607, Кемеровская область - Кузбасс, г. Белово,

ул. 1 Телеут, д. 27

Телефон: +7 (38452) 2-83-57

Web-сайт: mmk-coal.ru

E-mail: reseption@sibstek.ru

Изготовитель

Акционерное общество «Сибэнергоконтроль» (АО «Сибэнергоконтроль»)

ИНН 4205290890

Адрес: 650992, Кемеровская область - Кузбасс, г. Кемерово, пр. Советский, д. 6, офис 37

Телефон: (3842) 480-350

E-mail: sibencontrol@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе» (ФБУ «Кузбасский ЦСМ»)

Адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2 Телефон: (384-2) 36-43-89

Факс: (384-2) 75-88-66

Web-сайт: www.kuzcsm.ru, \\л\л\'.кузцсм.р(() E-mail: info@kuzcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312319.

Лист № 1 Регистрационный № 87638-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы товарные судовые ВТС-М

Назначение средства измерений

Весы товарные судовые ВТС-М (далее по тексту - весы) предназначены для статических измерений массы.

Описание средства измерений

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента весоизмерительного датчика в электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке весоизмерительным прибором с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также, может быть, передано через цифровые интерфейсы связи на периферийные устройства.

Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ) и прибора весоизмерительного.

Для обеспечения работы на судах, в весах предусмотрена система компенсации влияния качки. Помимо весоизмерительного датчика для восприятия силы тяжести объекта измерений, в ГПУ установлен дополнительный весоизмерительный датчик (далее по тексту - ДД) с закрепленной на нем конструкцией специальной формы. Алгоритм математической обработки сигнала ДД позволяет учесть дополнительные ускорения, возникающие при качке судна.

Весы выпускаются следующих модификаций: ВТС-М6, ВТС-М30, ВТС-М60, ВТС-М100, которые отличаются метрологическими и техническими характеристиками.

Вид и расшифровка обозначения модификации весов товарных судовых ВТС-М[1], где: [1] - наибольший предел взвешивания (Max), кг;

Весы снабжены следующими устройствами:

- устройство полуавтоматической установки на нуль;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство тарирования (выборки массы тары);
- устройство показывающее дополнительное (опция);
- запоминающее устройство;

Идентификационные данные наносятся на маркировочную табличку, закрепленную на корпусе весов.

На маркировочной табличке весов указывается:

- торговая марка предприятия-изготовителя или его полное наименование;
- заводской номер;
- наименование, тип, модификация весов;
- заводской номер весов;
- максимальная нагрузка Мах, кг;

- диапазон температур, °С;

- действительная цена деления шкалы d;

- знак утверждения типа;

- дата изготовления.

Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом лазерной гравировки, закрепленную на корпусе ГПУ.

Знак поверки наносится на свидетельство о поверке и/или в паспорт средства измерений. Общий вид весов с указанием места нанесения маркировочной таблички представлен на рисунке 1.

Место нанесения маркировочной таблички

Приказ Росстандарта №3175 от 15.12.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид весов с указанием места нанесения маркировочной таблички.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, входы подключения индикатора пломбируются пломбой. Место нанесения пломбы от несанкционированного доступа приведено на рисунке 2.

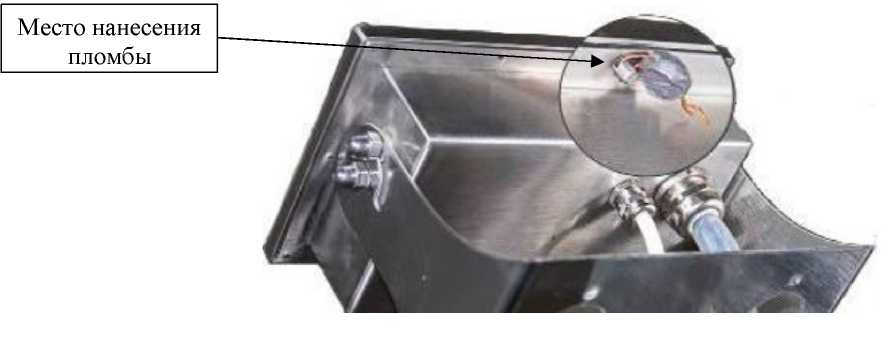

Рисунок 2 - Место нанесения пломбы от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, с помощью которой ограничивается доступ к переключателю. Изменение ПО невозможно без применения специализированного оборудования изготовителя.

Изменение программного обеспечения через интерфейс пользователя невозможно.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МВ 1.4
Номер версии (идентификационный номер) ПО, не ниже	1.1хх¹⁾
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	0х98с5
¹⁾ «х» относится к метрологически-незначимой части программного обеспечения и может принимать значения от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Модификации
Наименование характеристики	ВТС-М6	ВТС-М30	ВТС-М60	ВТС-М100
Максимальная нагрузка (Мах1/Мах2), кг	3/6	15/30	30/60	50/100
Действительная цена деления шкалы (di/d2), г	2/5	10/20	20/50	20/50
Диапазон устройства выборки массы тары	от 0 до 100 % Мах2
Диапазон работы полуавтоматического устройства установки на нуль	от 0 до 20 % Мах2

Примечание - использована терминология из ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» в части наименования и обозначения метрологических характеристик.

Таблица 3 - Пределы допускаемой абсолютной погрешности

Модификации	Интервалы измерений, г	Пределы допускаемой абсолютной погрешности при поверке, г
	от 40 до 1000 включ.	±1
ВТС-М6	св. 1000 до 3000 включ.	±2
	св. 3000 до 6000 включ.	±5
	от 200 до 5000 включ.	±5
ВТС-М30	св. 5000 до 15000 включ.	±10
	св. 15000 до 30000 включ.	±20
	от 400 до 10000 включ.	±10
ВТС-М60	св. 10000 до 30000 включ.	±20
	св. 30000 до 60000 включ.	±50
	от 400 до 10000 включ.	±10
ВТС-М100	св. 10000 до 40000 включ.	±20
ВТС-М100	св. 40000 до 50000 включ.	±30
	св. 60000 до 100000 включ.	±50
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при поверке.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Модификации
Наименование характеристики	ВТС-М6	ВТС-М30	ВТС-М60	ВТС-М100
Условия эксплуатации:
- температура окружающей среды, °C;		от -10 до +40
- относительная влажность воздуха, % не более		95
Параметры источника питания:
- напряжение переменного тока, В;		220	+ 10 % -15%
- частота переменного тока, Гц;		50±1
Габаритные размеры грузоприемного
устройства, мм, не более:
- длина;	300	464	595	595
- ширина;	274	314	495	495
- высота;	100	110	145	145
Габаритные размеры прибора
весоизмерительного, мм, не более:
- длина;		190
- ширина;		116
- высота;		62
Масса, кг, не более	7,5	14,5	31,3	31,3
Вероятность безотказной работы за 2000 ч	0,95
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится методом лазерной гравировки на маркировочную табличку, закрепленную на корпусе весов, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы товарные судовые ВТС-М	.1)	1 шт.
Руководство по эксплуатации	ВТС М6-М100 РЭ	1 экз.
Паспорт	_-1)	1 шт.
¹⁾ - Обозначение может отличаться в зависимости от модификации средства измерения

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ВТС М6-М100 РЭ. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-030-01358643-2022 Весы товарные судовые ВТС-М. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ТехноСити» (ООО «ТехноСити») ИНН: 5047169114

Юридический адрес: 368831, Республика Дагестан, г. о. город Кизляр, г. Кизляр, ул. Островского, д. 71а, этаж 1, кабинет 1

Почтовый адрес: 141401, Московская обл., г. Химки, а/я 304

Адрес места осуществления деятельности: 141401, г. Химки, ул. Заводская, д. 2 Тел: +7 (495) 740-80-20

Web-сайт: https://www.xcity.su

E-mail: info@xcity.su

Изготовитель

Общество с ограниченной ответственностью «ТехноСити» (ООО «ТехноСити») ИНН: 5047169114

Почтовый адрес: 141401, Московская обл., г. Химки, а/я 304

Адрес места осуществления деятельности: 141401, г. Химки, ул. Заводская, д. 2 Тел: +7 (495) 740-80-20

Web-сайт: https://www.xcity.su

E-mail: info@xcity.su

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 142300, Россия, Московская область, г. Чехов, Симферопольское шоссе, д. 2, Литера А, Помещение I

Адрес: 355021, Россия, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313733.

Лист № 1 Регистрационный № 87639-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ИВЭ-50

Назначение средства измерений

Комплексы измерительные ИВЭ-50 (далее - комплексы), предназначены для измерения аналоговых сигналов от первичных измерительных преобразователей в виде силы и напряжения постоянного электрического тока, частоты переменного электрического тока, регистрации и визуализации параметров технологических операций при проведении геологоразведочных работ, всех видов буровых работ (СКПБ), подземного ремонта скважин в нефтяной и газовой промышленности, при эксплуатации нефтяных и газовых скважин, при ремонте нефтепроводов, в других отраслях народного хозяйства.

Описание средства измерений

Комплексы применяются для мониторинга, анализа и оперативного управления технологическим процессом бурения, подземного ремонта, эксплуатации нефтегазовых скважин, контроля технологических процессов при ремонте нефтепроводов и обеспечивают выполнение требований промышленной безопасности на опасных производственных объектах.

Комплекс обеспечивает:

- измерение и регистрацию параметров технологических операций;
- индикацию значений параметров на цифровых и шкальных индикаторах, расположенных в приборе ИВЭ-50 и выносных табло;
- сигнализацию о превышении предельных и аварийных значений параметров, которые могут быть установлены в зависимости от характера выполняемой работы и типа буровой установки, подъемного агрегата или другого оборудования (звуковая и световая сигнализация);
- блокировку различных исполнительных механизмов агрегатов,
- регистрацию данных о бригаде, месте работы и характере выполняемой работы;
- различные виды связи с ПК и АСУ потребителя по интерфейсам RS-232, RS-485, USB, Ethernet, а также беспроводные - GSM/GPRS, Wi-Fi, ближняя радиосвязь;
- перенос архивных данных на флеш-накопители стандарта USB.

Комплекс измерительный выпускается в различных исполнениях. Основной составляющей комплекса является прибор ИВЭ-50 (далее - прибор). Комплекс также может комплектоваться распределительной коробкой ИВЭ-50 РК4.001.. .РК45.999Е\ (далее - распределительная коробка). Исполнение определяет набор параметров, измеряемых и контролируемых на объекте, где применяется комплекс.

Комплекс имеет взрывозащищенное исполнение. Прибор является связанным электрооборудованием и предназначен для установки вне взрывоопасных зон.

Прибор является центральным неотъемлемым модулем в составе комплекса, выполняющим функции измерения, регистрации, индикации, управления технологическими процессами, а также связи между составными частями комплекса.

Прибор представляет собой электронное устройство, включающее в себя: аналого-цифровой преобразователь выходных электрических сигналов датчиков, микропроцессор для обработки измерительной информации, модуль энергонезависимого запоминающего устройства, стабилизированный источник питания, интерфейсы RS485/RS232, радиомодем или дополнительный интерфейс RS485/RS232 для связи с ПК. На лицевой панели расположены органы управления: дисплей, клавиатура, тумблер включения/выключения прибора и выключатель подсветки дисплея. В нижней части корпуса прибора расположены кабельные разъемы ввода/вывода электрических цепей, в том числе унифицированные аналоговые и цифровые входы.

Степень защиты по ГОСТ 14254-2015 корпуса прибора ИВЭ-50 моделей 14.1xx и 23.1xx IP40, остальных моделей IP65.

Распределительная коробка является выносным измерительным блоком и представляет собой удаленную распределительную коробку, имеющую собственное электропитание, измерительный модуль и барьеры взрывозащиты. Распределительная коробка предназначена для расширения числа удаленно подключаемых выносных табло, датчиков и других распределительных коробок.

Конструктивно распределительная коробка представляет собой литой герметичный корпус с крышкой и расположенными по периметру разъемами. Внутри корпуса распложены платы блока питания и модуля измерительного. На боковой стороне корпуса распределительной коробки расположен разъём интерфейса RS485 для связи с прибором и другими компонентами комплекса.

Степень защиты корпуса распределительных коробок IP65.

Принцип действия комплекса при измерении основан на преобразовании унифицированных сигналов силы и напряжения постоянного электрического тока, частоты переменного электрического тока, поступающих от датчиков в цифровой код с последующей обработкой для дальнейшего отображения на дисплее прибора, сохранении в энергонезависимую память и т.п. Количество измерительных каналов прибора ИВЭ-50 от 1 до 100. В зависимости от исполнения комплекс позволяет производить измерения различных технологических параметров, указанных в руководстве по эксплуатации на комплекс.

Исполнения комплексов измерительных ИВЭ-50 имеют обозначение:

ИВЭ-50 (модель [1].[2]), где:

[1] - обозначение года разработки: 14; 23.
[2] - порядковый номер комплектации.

Для защиты от несанкционированного доступа к внутренним частям и изменений параметров настройки и юстировки, корпус прибора пломбируется мастичной пломбой или пломбой из скульптурного пластилина. Заводской номер в виде цифрового кода указывается на шильдике, наносимый на корпуса приборов и распределительных коробок.

Общий вид прибора ИВЭ-50 представлен на рисунке 1.

Общий вид распределительной коробки представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа прибора представлена на рисунке 3.

Схема пломбировки от несанкционированного доступа распределительной коробки представлена на рисунке 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид исполнений прибора ИВЭ-50

(а) - модель 14.103, (б) - модель 14.311

Рисунок 2 - Общий вид распределительной коробки

Мастичная пломба

Рисунок 3 - Схема пломбировки прибора ИВЭ-50 от несанкционированного доступа

Мастичная пломба

Рисунок 4 - Схема пломбировки распределительной коробки от несанкционированного доступа

Место нанесен заводского ном

76 2019г. №ЕАЭС RU C-RU.AX38.B.00131/19

БЛОКИРОВКА СВП ВЫХОД АНТЕННА LAN ]_ВЛБ2

ПРИБОР ИВЭ-50 МОДЕЛЬ 14.323GL

1Ех ib IIAT5 Gb

КОМПЛЕКС ИЗМЕРИТЕЛЬНЫЙ ИВЭ-50

ВНИМАНИЕ! ВЫСОКОЕ НАПРЯЖЕНИЕ!

СИРЕНА 1 СИРЕНА 2 СИРЕНА 3 [ВЛБ1 ТАБЛО ТАБЛО МОДЕМ RS485

ДР1 -220В

ИСКРОБЕЗОПАСНЫЕ

ЦЕПИ

Место нанесения знака утверждения типа

Рисунок 5 - Внешний вид шильдика на приборе ИВЭ-50

:р^а

s Um: 250В	Uo: 24В	Uo: 12В	Г
	1о: 160мА	Io: ЭОмА	ГУ
	Lo: 1,38мГн	Lo: 0,7мГн	L X

Со: 0,125мкФ

Со: 5,6мкФ

Программное обеспечение

Программное обеспечение (ПО) комплексов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Параметры, определяющие технические и метрологические характеристики комплексов, в том числе показатели точности, хранятся в защищенной области, недоступной для модификации без применения специализированного оборудования производителя.

Кроме того, защита от несанкционированного доступа к параметрам настройки, а также измерительной информации обеспечивается системой различных уровней доступа, защищенных паролями.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении комплекса и/или путем просмотра соответствующего раздела меню. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Наименование ПО	Не применяется
Идентификационное наименование ПО	Не применяется
Номер версии (идентификационный номер) ПО	MI1.XX ¹⁾
Цифровой идентификатор ПО	Не используется
Примечание: ¹⁾ ХХ - обозначения, не относящиеся к метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики комплексов

Наименование	Значение
Диапазоны измерений силы постоянного тока, мА	от 0 до 24 от 0 до 20 от 4 до 20
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, %	±0,25
Диапазоны измерений напряжения постоянного тока, В	от 0 до 5 от 0 до 10
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, %	±0,25
Диапазоны измерений частоты переменного тока, Гц	от 0,1 до 100 от 0,1 до 1000 от 1 до 10000
Пределы допускаемой приведенной к диапазону измерений погрешности измерений частоты переменного тока, %	±0,1

Таблица 3 - Технические характеристики комплексов

Наименование	Значение
Условия эксплуатации:
- температура окружающей среды, °С	от -45 до +60
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7
Время прогрева комплекса, мин, не более	15
Параметры питания прибора ИВЭ-50:
- напряжение постоянного тока, В	24±3
- напряжение переменного тока, В	220±20
- частота переменного тока, Г ц	50±1
Параметры питания распределительных коробок ИВЭ-50:
- напряжение постоянного тока, В	24±3
- напряжение переменного тока, В	220±20
- частота переменного тока, Г ц	50±1
Маркировка взрывозащиты прибора ИВЭ-50	[Ех ib] IIA
Маркировка взрывозащиты распределительных коробок ИВЭ-50	1Ех ib IIB T5 Gb [Ех ib Gb] IIB 1Ех [ib] IIB T5 Gb X
Габаритные размеры прибора ИВЭ-50, мм, не более
- ширина	460
- глубина	400
- высота	170
Габаритные размеры распределительных коробок ИВЭ-50, мм, не более
- ширина	400
- глубина	368
- высота	110
Масса прибора ИВЭ-50, кг, не более	10
Масса распределительных коробок ИВЭ-50, кг, не более	15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации 1336.421457.001РЭ типографским способом и на шильдик, расположенный на корпусе прибора и распределительной коробки.

Комплектность средства измерений

Таблица 4 - Комплектность контроллера

Наименование	Обозначение	Количество
Комплекс измерительный	ИВЭ-50	В соответствии с заказом
Паспорт	1336.421457.001ПС	1 экз.
Руководство по эксплуатации «Комплекс измерительный ИВЭ-50. Руководство по эксплуатации»	1336.421457.001РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «2.7 Использование изделия»» руководства по эксплуатации 1336.421457.001РЭ.

Нормативные и технические документы, устанавливающие требования к средствам измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

1336.421457.001ТУ Комплексы измерительные ИВЭ-50. Технические условия.

Правообладатель

Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336»)

ИНН 5902128625

Юридический адрес: 614000, г. Пермь, Комсомольский проспект, 34, офис 208 Телефон: (342) 258-1336

Web-сайт: www.v-1336.ru

E-mail: info@v-1336.ru

Изготовитель

Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336»)

ИНН 5902128625

Юридический адрес и адрес места осуществления деятельности: 614000, г. Пермь, Комсомольский проспект, 34, офис 208

Телефон: (342) 258-1336

Web-сайт: www.v-1336.ru

E-mail: info@v-1336.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 87640-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи многофункциональные IGAS DM-91

Назначение средства измерений

Преобразователи многофункциональные IGAS DM-91 (далее по тексту -преобразователи) предназначены для непрерывных измерений абсолютного давления газов, расчета плотности газа (функционально связанного с давлением), измерений температуры и измерений относительной влажности измеряемой среды.

Описание средства измерений

Принцип действия при измерении давления основан на изменения сопротивления при деформации тензорезисторов, приклеенных к упругому элементу, который деформируется под действием давления.

Принцип действия при измерении температуры основан на изменения сопротивления при деформации тензорезисторов

Принцип действия при измерении влажности измеряемой среды основан на зависимости емкости (диэлектрической проницаемости) конденсатора от влажности окружающей среды.

Принцип вычисления плотности газа зависит от измерений температуры и абсолютного давления и основан на уравнении состояния реального газа Битти-Бриджмена.

Конструктивно преобразователи выполнены в металлическом корпусе, включающем в себя фланец подключения к резервуару с измеряемой средой, измерительные сенсоры, плату обработки данных и разъем для подключения питания и связи. Опционально на корпусе прибора есть дисплей.

Измерители выпускаются 15 исполнениях, условное обозначение которых выглядит следующим образом:

IGAS DM-91- -0	-H	-SF6	-SS	-16	-DN20	-Q
Код модификации: 0 - без дисплея и дискретных выходов 1 - с дисплеем и дискретными выходами
Измерение влажности: H - есть канал по влажности; 0 - нет канала по влажности
Измеряемая среда: SF6; CF4; N2; Газовые смеси SF6/N2
Материал корпуса: SS - нержавеющая сталь SS304; AL - алюминиевый сплав; ABS - пластиковый (до 12 Бар)
Верхний предел измеряемого давления: 6; 12; 16; 22 Бар
Исполнение подключения: DN-8, DN-20, G 1/2, G 3/4; Malmkvist По заказу.
Тип преобразователя давления: тензометрический SIS; кварцевый частотный Q.

Серийные номера наносятся на корпус средства измерений методом лазерной гравировки Знак поверки и пломбирование преобразователей не предусмотрено.

Общий вид преобразователей представлен на рисунке 1.

Рисунок 1 - Общий вид преобразователей

Программное обеспечение

В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО). Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователя метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Внешнее ПО предназначено для взаимодействия преобразователей с компьютером и не оказывает влияния на метрологические характеристики преобразователей. ПО служит для просмотра и изменения параметров конфигурации, осуществления пользователем поверки и получения данных измерения в процессе эксплуатации преобразователей.

Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	Внешнее ПО	Внутреннее ПО
Идентификационное наименование ПО	Toolbox DM-91	DMx r5
Номер версии (идентификационный номер) ПО	не ниже v1.0.0	не ниже v1.0.8

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -60 до +85
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2
Верхние пределы измерений (ВПИ) абсолютного давления, МПа¹⁾²⁾ (верхние пределы пересчета плотности, функционально связанной с давлением, г/см³)	0,6; 1,2; 1,6; 2,2 (0,06; 0,12; 0,16; 0,22)

таблицы 2

Наименование характеристики	Значение
Пределы допускаемой приведенной к ВПИ абсолютного давления погрешности, %	±0,2
Пределы допускаемой приведенной к верхнему пределу пересчета плотности погрешности, функционально связанной с давлением, %	±0,2
Диапазон измерений относительной влажности измеряемой среды, %	от 0 до 100
Пределы допускаемой абсолютной погрешности относительной влажности измеряемой среды, %	±5
Примечание: ¹⁾ - ВПИ зависит от заказа ²⁾ - на самом датчике ВПИ абсолютного давления выражен в единицах [бар]

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (высота^хдиаметр), мм, не более	130x125
Масса, кг, не более	0,5
Степень защиты по ГОСТ 14254-2015	IP 68
Напряжение питания от источника постоянного тока, В	24(±10 %)
Средний срок службы, лет	30
Средняя наработка на отказ, ч	265000
Выходной сигнал¹⁾	RS485; ЖК дисплей
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от -60 до +85 от 0 до 98% от 90,6 до 107
Примечание: ¹⁾ - в зависимости от заказа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь многофункциональный	IGAS DM-91	1 шт.
Паспорт	МЦТР.413411.001 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Подготовка к работе» документа МЦТР.413411.001 ПС Паспорт.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления В диапазоне 1-10’¹ - 1-10⁷ Па»;

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов;

ТУ 4215-005-16777305-20 Преобразователи многофункциональные IGAS DM-91. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЛЕВИН ФОТОНИКС» (ООО «ЛЕВИН

ФОТОНИКС»)

ИНН 9723084440

Юридический адрес: 141190, Московская обл., г. Фрязино, Заводской проезд, дом 2, помещение 704-707

Адрес места осуществления деятельности: 141190, Московская обл., г. Фрязино, Заводской проезд, дом 2, помещение 704-707

Телефон: +7 (495) 984-04-37

E-mail: hello@levinphotonics.com

Изготовитель

Общество с ограниченной ответственностью «ЛЕВИН ФОТОНИКС» (ООО «ЛЕВИН

ФОТОНИКС»)

ИНН 9723084440

Юридический адрес: 141190, Московская обл., г. Фрязино, Заводской проезд, дом 2, помещение 704-707

Телефон: +7 (495) 984-04-37

E-mail: hello@levinphotonics.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 355021, Россия, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313733.

Лист № 1 Регистрационный № 87641-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительно-вычислительные OMNI 6000

Назначение средства измерений

Контроллеры измерительно-вычислительные OMNI 6000 (далее - контроллеры) предназначены для измерений и преобразований входных электрических сигналов, поступающих от измерительных преобразователей, в значения величин параметров потока нефти и вычисления массы нефти в составе системы измерений количества и показателей качества нефти № 1008 на входе Марийского НПЗ (далее - СИКН).

Описание средства измерений

Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов, поступающих от измерительных преобразователей, в значения величин и вычислении по соответствующему алгоритму массы нефти.

К контроллерам данного типа относятся контроллеры измерительно-вычислительные OMNI 6000 с заводскими номерами 73033, 73034, 73817.

Контроллеры состоят из объединительной платы с модулями ввода/вывода и микропроцессора, помещенных в металлический корпус. На лицевой панели контроллеров расположены дисплей, светодиоды и клавиатура оператора.

Контроллеры имеют:

- сменные, назначаемые цифровые (D), последовательные (S, SE) и комбинированные (A, B, E, E/D, H, HV, SV) модули ввода/вывода;
- цифровой интерфейс прямой передачи данных;
- 14-разрядные аналого-цифровые преобразователи с температурной регулировкой;
- фотооптическую развязку каждой точки ввода/вывода;
- сдвоенные светодиоды, указывающие на активное цифровое устройство ввода/вывода;
- возможность выбора цифрового входа/выхода с отдельным предохранителем;
- прямой канал связи Modbus с программируемым логическим контроллером или распределенной системой управления с быстродействием 38,4 кбит/c;
- канал связи 10BaseT Ethernet с поддержкой Modbus TCP;
- USB порт.

Контроллеры позволяют конфигурировать логические схемы управления (до четырех контуров управления расходом/давлением), переменные для индикации и отчетности, архивировать и хранить данные и отчеты, проводить самодиагностику, подключать дополнительные модули цифрового интерфейса передачи данных Honeywell и Rosemount.

Общий вид контроллеров с указанием мест нанесения заводского №, знака утверждения типа и установки пломбы для защиты от несанкционированного доступа и вмешательства, содержащей изображение знака поверки, представлены на рисунках 1 и 2.

^Onini

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид контроллеров

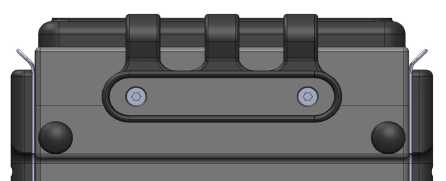

Место установки пломбы

Рисунок 2 - Общий вид контроллеров с указанием места установки пломбы для защиты от несанкционированного доступа и вмешательства, содержащей изображение знака поверки

Заводские номера нанесены типографским способом на маркировочных табличках, закрепленных на корпусах контроллеров. Контроллеры расположены в отапливаемом помещении аппаратной СИКН.

Программное обеспечение

Контроллеры имеют встроенное метрологически значимое программное обеспечение (ПО) и внешнее метрологически незначимое ПО, предназначенное для конфигурации и визуализации контроллеров.

ПО, используемое в контроллерах, не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после включения защиты. Идентификация ПО осуществляется при включении контроллера. Защита данных от несанкционированного доступа и вмешательства в ПО обеспечивается разграничением прав пользователя. Введены четырехугольная система доступа и система паролей.

Метрологические характеристики контроллеров указаны с учетом влияния ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значения
Идентификационные данные (признаки)	73817	73033, 73034
Идентификационное наименование ПО	—	—
Номер версии (идентификационный номер ПО)	24.75.01	24.75.00
Цифровой идентификатор ПО	EBE1	E825

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики контроллеров

Наименование характеристики	Значение характеристики
Диапазон измерений входных аналоговых сигналов и их преобразований в значения физических величин (температуры, давления, объемной доли воды): - сила постоянного тока, мА	от 4 до 20
- напряжение постоянного тока, В	от 1 до 5
Верхний предел диапазона измерений частоты импульсного сигнала по входу массового преобразователя расхода и преобразований частоты импульсного сигнала в значение расхода, Гц, не более	15000
Диапазон измерений частоты (периода) импульсного сигнала по входу преобразователя плотности и преобразований частоты (периода) импульсного сигнала в значение плотности, Гц (мкс)	от 200 (5000) до 5000 (200)
Пределы допускаемой относительной погрешности преобразования входных аналоговых электрических сигналов в значения физических величин (температуры, давления, объемной доли воды), %	±0,025

таблицы 2

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности преобразования частоты (периода) импульсного

электрического сигнала в значение плотности, %

±0,005

Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения массы, %

±0,005

Таблица 3 - Основные технические характеристики контроллеров

Наименование характеристики	Значение
Габаритные размеры, мм, не более
- длина	394
- ширина	127
- высота	229
Масса, кг, не более	7,25
Параметры электрического питания:
- род тока	постоянный/переменный
- диапазон напряжения переменного тока, В	от 220 до 250
- диапазон напряжения постоянного тока, В	от 18 до 30
- частота переменного тока, Гц	50±1
Температура окружающего воздуха, °С	от 5 до 50

Знак утверждения типа

наносится на лицевую панель контроллеров в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность контроллеров

Наименование	Обозначение	Количество
Контроллеры измерительно-вычислительные	OMNI 6000	1 шт.
Руководство пользователя	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 тома 1 «Архитектура системы и ее установка» руководства пользователя.

Нормативные документы, устанавливающие требования к средству измерений Техническая документация изготовителя.

Правообладатель

«OMNI FLOW COMPUTERS, INC», США

Адрес: 12620, West Airport Blvd, Suite 100, Sugar Land, Texas 77478, USA

Изготовитель

«OMNI FLOW COMPUTERS, INC», США

Адрес: 12620, West Airport Blvd, Suite 100, Sugar Land, Texas 77478, USA

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19

Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Лист № 1

Всего листов 5

Регистрационный № 87642-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые СЕНС УМВ

Назначение средства измерений

Уровнемеры микроволновые СЕНС УМВ (далее по тексту - уровнемеры) предназначены для измерений уровня жидких сред в емкостях и резервуарах и преобразования измеренного значения уровня в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.

Описание средства измерений

Уровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен электронный блок уровнемера, который через соединитель подключен к волноводу.

Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня измеряемой (контролируемой) среды через измеренное расстояние.

Передача измерительной информации от уровнемера осуществляется в виде унифицированного токового сигнала (4 - 20) мА и цифрового кодированного сигнала на базе протокола HART. При наличии встроенного индикатора отображение информации осуществляется и на нем.

Уровнемеры имеют взрывозащищённое исполнение.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС УМВ А-В-С-D-EF-G-H-I,

где А - код, определяющий материал корпуса;

В - код, определяющий количество и тип кабельных вводов;

С - код, определяющий вариант исполнения кабельного ввода;

D - код, определяющий тип крепления;

E - длина волновода, в мм;

F - код, определяющий тип волновода;

G - код, определяющий вариант исполнения по допустимым параметрам контролируемой среды;

Н - код, определяющий вариант конструктивного исполнения уровнемера;

I - код, определяющий тип интерфейса.

Примечание - Коды вариантов исполнений по умолчанию не указываются.

Общий вид уровнемера показан на рисунке 1.

В зависимости от варианта исполнения уровнемера конструкция корпуса, соединителя, устройства крепления и волновода может отличаться от представленной на рисунке 1.

Сокращённое условное обозначение и заводской номер уровнемера наносятся на информационную табличку, размещенную на корпусе уровнемера, в буквенно-цифровом формате, способом лазерной или ударно-точечной маркировки.

Пломбирование уровнемеров не предусмотрено.

Рисунок 1 - Общий вид уровнемера

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	не ниже А1В0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений уровня измеряемой (контролируемой) среды, м*: - для стержневого и коаксиального вариантов исполнения волновода - для тросового варианта исполнения волновода	от 0 до 6 от 0 до 15
Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе Д, мм**: -на участке волновода длиной свыше 0,3 м, начиная от уплотнительной поверхности устройства крепления уровнемера; - на участке волновода длиной до 0,3 м вкл., начиная от уплотнительной поверхности устройства крепления уровнемера	±2; ±3; ±4 ±5; ±10; ±15
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды в унифицированный токовый сигнал (4 - 20) мА, %	±0,03
Вариация показаний измерений уровня измеряемой (контролируемой) среды	< Д
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С) для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе, мм	±3
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды в унифицированный токовый сигнал (4 - 20) мА на каждые 10 °C изменения температуры окружающей среды от температуры нормальных условий (20 °С), %	±0,03
* - определяется длиной волновода. ** - конкретное значение определяется заказом и записывается в паспорт на уровнемер.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон температур окружающей среды, °С	от -50 до +70
Диапазон температур измеряемой (контролируемой) среды, °С*	от -50 до +150
Рабочее давление измеряемой (контролируемой) среды, МПа, не более *	10
Напряжение питания постоянного тока, В - для уровнемеров без встроенного индикатора и для уровнемеров со встроенным индикатором при выключенной подсветке индикатора; - для уровнемеров со встроенным индикатором при включенной подсветке индикатора	от 12 до 30 от 18 до 30

Продолжение таблицы 3

Наименование характеристики	Значение
Потребляемая мощность, Вт, не более	0,75
Исполнение по устойчивости к механическим воздействиям по ГОСТ 30631-99	М6
Масса уровнемера, кг, не более	10
Степень защиты от проникновения пыли, посторонних тел и воды	IP66
Средняя наработка на отказ, ч, не менее	100000
Маркировка взрывозащиты	0Ex 1аIIB Т5...Т3 Ga X
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер.

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность приведена в таблице 4.

аблица 4 - Комплектность уровнемера

Наименование	Обозначение	Количество
Уровнемер	СЕНС УМВ	1 шт.
Паспорт	СЕНС.407629.ХХХПС*	1 экз.
Руководство по эксплуатации	СЕНС.407629.ХХХРЭ*	1 экз.**
Комплект уплотнительных колец кабельного ввода	-	1 или 2 компл.***
* - числовой шифр ХХХ определяется заказом; - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию заказчика; * - определяется заказом.

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и принцип работы» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

СЕНС.407629.009ТУ Уровнемеры микроволновые СЕНС УМВ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

E-mail: info@nppsensor.ru

Телефон/факс: (8412) 65-21-00

Web-сайт: http//:www.nppsensor.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru

Телефон/факс: (8412) 65-21-00

Web-сайт: http//:www.nppsensor.ru

Испытательный центр

Адрес: 119361, г. Москва, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 87643-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерительные IMS-1042

Назначение средства измерений

Устройства измерительные IMS-1042 предназначены для измерений уровня жидкости и уровня границы раздела жидкостей (нефть (нефтепродукт)/вода) и температуры жидкости.

Описание средства измерений

Конструкция устройств измерительных IMS-1042 состоит из основания с ручкой для переноски, вращающейся катушки, на которую наматывается измерительная лента, и блока электроники с элементом питания, который смонтирован посередине катушки. Лицевая панель блока электроники имеет маркировочную табличку, жидкокристаллический индикатор и кнопки управления. Внутри ленты размещены изолированные проводники для подвода питания и передачи сигналов между блоком электроники и датчиками, расположенными внутри зонда, закрепленного на конце ленты.

Принцип действия устройств основан на измерении уровня жидкости и границы раздела жидкостей (нефть (нефтепродукт)/вода) с помощью измерительной ленты, на конце которой расположен зонд с датчиками контакта со средой. Температура жидкости измеряется с помощью первичного преобразователя температуры, расположенного внутри зонда, и вторичного преобразователя, расположенного в блоке электроники.

При достижении зондом поверхности жидкости блок электроники выдает непрерывный звуковой сигнал, при прохождении зондом границы раздела жидкостей (нефть (нефтепродукт)/вода) - прерывистый звуковой сигнал. Переход из газовой фазы в жидкую детектируется с помощью пары пьезоэлектрических сенсоров, а граница раздела жидкостей (нефть (нефтепродукт)/вода) определяется по сенсору электрической проводимости. Температура среды отображается на жидкокристаллическом индикаторе.

К данному типу устройств измерительных IMS-1042 относятся два исполнения: устройства без защитного кожуха (внешний вид зависит от длины измерительной ленты) и устройства с защитным кожухом.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается на маркировочной табличке в виде цифрового обозначение методом наклейки.

Общий вид средства измерений с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунке 1.

исполнение без защитного кожуха

исполнение с защитным кожухом

Рисунок 1 - Общий вид средства измерений, место нанесения заводского номера и знака утверждения типа средства измерений

Программное обеспечение

Программное обеспечение выполняет функции обработки информации от датчиков, отображения на дисплее температуры жидкости, формирования звуковых сигналов.

Программное обеспечение устанавливается в энергонезависимую память устройств измерительных IMS-1042 на заводе-изготовителе и не может быть считано или модифицировано. Конструкция устройств измерительных IMS-1042 исключает возможность несанкционированного влияния на программное обеспечение СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	недоступно пользователю
Номер версии (идентификационный номер) ПО	недоступно пользователю
Цифровой идентификатор ПО (контрольная сумма)	недоступно пользователю

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерений уровня жидкости и уровня границы раздела жидкостей, м: - без защитного кожуха - с защитным кожухом	от 0 до 15 от 0 до 30 от 0 до 37 от 0 до 50 от 0 до 15 от 0 до 20 от 0 до 30 от 0 до 35
Диапазон измерений температуры, °С	от 0 до +80
Пределы допускаемой абсолютной погрешности измерений уровня жидкости и уровня границы раздела жидкостей, мм	±3
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- номинальное напряжение постоянного тока, В	9
- потребляемый ток, мА, не более	10

Продолжение таблицы 3

Г абаритные размеры, мм, не более
- длина	150
- ширина	230
- высота	600
Масса без защитного кожуха, кг, не более	6,5
Масса с защитным кожухом, кг, не более	14
Условия эксплуатации:
- температура окружающей среды, °С	от -40 до +80
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7
Маркировка взрывозащиты	0Ex ia IIC T4 Ga X
Средний срок службы, лет	5
Средняя наработка на отказ, ч	7500

Знак утверждения типа

наносится на лицевую панель блока электроники и титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
У стройство измерительное	IMS-1042	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 5 «Измерения уровня взлива и границы раздела продукт/подтоварная вода» и 6 «Процедура измерения температуры» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;

Стандарт предприятия изготовителя MMC (Europe) Ltd.

Правообладатель

MMC (Europe) Ltd., Соединенное Королевство Великобритании и Северной Ирландии

Адрес: South Nelson Road, South Nelson Industrial Estate, Cramlington, Northumberland, NE23 1WF, United Kingdom

Телефон: +44-1670738111

Факс: +44-1670738789

Web-сайт: http://mmcintl.com/

Е-mail: info@mmc-europe.co.uk

Изготовитель

MMC (Europe) Ltd., Соединенное Королевство Великобритании и Северной Ирландии

Адрес: South Nelson Road, South Nelson Industrial Estate, Cramlington, Northhumberland, NE23 1WF, United Kingdom

Телефон: +44-1670738111

Факс: +44-1670738789

Web-сайт: http://mmcintl.com/

Е-mail: info@mmc-europe.co.uk

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., д. 31

Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Лист № 1

Всего листов 6

Регистрационный № 87644-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы виброизмерительные АГАТ-2

Назначение средства измерений

Приборы виброизмерительные АГАТ-2 (далее - приборы) предназначены для измерений параметров вибрации (виброускорения, виброскорости, виброперемещения) и частоты вращения узлов промышленного оборудования.

Описание средства измерений

Принцип действия приборов основан на аналого-цифровом преобразовании выходных сигналов первичных преобразователей вибрации и частоты вращения и последующей их обработке.

Приборы состоят из двухканального блока измерительного БИ160 и преобразователя частоты вращения лазерного КР-020л.

В канале измерений параметров вибрации в качестве первичных преобразователей могут использоваться акселерометры - пьезоэлектрические вибропреобразователи со встроенным усилителем заряда (в состав приборов не входят).

Двухканальный блок измерительный БИ160 включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье и вычислительные операции.

Питание приборов может осуществляться от внутренних аккумуляторов или от сетевого блока питания. Энергонезависимая память приборов позволяет хранить записанные результаты измерений практически неограниченное время. В качестве дисплея используется цветной жидкокристаллический индикатор с разрешением 320x480 точек с регулируемой подсветкой и настройкой контрастности.

Общий вид приборов виброизмерительных АГАТ-2 представлен на рисунках 1 и 2, а общий вид преобразователя частоты вращения лазерного КР-020л представлен на рисунке 3. Приборы не подлежат пломбированию.

Заводские (серийные) номера приборов виброизмерительных АГАТ-2 в числовом формате наносятся на маркировочную табличку на задней панели корпуса методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения знака утверждения типа

Место нанесения

Рисунок 1 - Общий вид приборов виброизмерительных АГАТ-2 (вид спереди)

заводского

(серийного) номера

АГАТ-2

Рисунок 2 - Общий вид приборов виброизмерительных АГАТ-2 (вид со стороны маркировочной таблички)

Рисунок 2 - Общий вид преобразователя частоты вращения лазерного КР-020л

Программное обеспечение

Программное обеспечение (далее - ПО) приборов виброизмерительных АГАТ-2 служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов приборов. Программное обеспечение представляет собой сервисную программу, которая поставляется совместно с приборами.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять алгоритмы работы программы, установленной изготовителем при выпуске модулей из производства, а также в процессе технического сопровождения на всех стадиях жизненного цикла. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AGM1006.FLS
Номер версии (идентификационный номер) ПО	не ниже 1.06
Цифровой идентификатор ПО	1B54C7892 D83B2349

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики	Значение
Диапазон входного напряжения переменного тока, мВ	±5000
Диапазоны измерений амплитудного значения виброускорения на базовой частоте 159,2 Гц, м/с²: при коэффициенте преобразования 100 мВ/(м-с^-2) при коэффициенте преобразования 10 мВ/(м-с^-2)	от 0,01 до 50 ⁽*⁾ от 0,1 до 500
Диапазоны измерений амплитудного значения виброскорости на базовой частоте 159,2 Гц, мм/с при коэффициенте преобразования 100 мВ/(м-с^-2) при коэффициенте преобразования 10 мВ/(м-с^-2)	от 0,01 до 50 ⁽*⁾ от 0,1 до 500
Диапазоны измерений размаха виброперемещения на базовой частоте 39,8 Гц, мкм при коэффициенте преобразования 100 мВ/(м-с^-2) при коэффициенте преобразования 10 мВ/(м-с^-2)	от 0,32 до 1600 ⁽*⁾ от 3,2 до 15990
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в нормальных условиях измерений, %	±3
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в диапазоне рабочих температур окружающей среды, %	±4
Диапазоны рабочих частот, Гц: - при измерении виброускорения - при измерении виброскорости - при измерении виброперемещения	от 2 до 10000 ⁽⁾от 2 до 2000 ⁽⁾от 2 до 200
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты, %: - от 2Тн до 0,8Тв - от 2Тн до 0,8-Fb	±3 ±10
Диапазон измерений частоты вращения, об/мин (Гц)	от 30 до 9000 (от 0,5 до 150)
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин	±(1,2 + 0,0025-n), где n - частота вращения, об/мин
Нормальные условия измерений: температура окружающей среды, °С	от +15 до +25
Примечание: ⁽*⁾ Указаны максимально возможные значения. Действительные значения для каждого образца определяются техническим заданием заказчика и приводятся в паспорте; Fн и Fв - нижнее и верхнее значения диапазона рабочих частот, соответственно.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации: температура окружающей среды, °С

- блока измерительного БИ160
- преобразователя частоты вращения лазерного КР-020л

от -10 до +40

от -10 до +50

Г абаритные размеры (длина* высота ^х ширина), мм, не более

- блока измерительного БИ160
- преобразователя частоты вращения лазерного КР-020л

159*123*44

115*77*23

Масса, г, не более

- блока измерительного БИ160
- преобразователя частоты вращения лазерного КР-020л

600

135

Знак утверждения типа

наносится на лицевую панель блока измерительного БИ160 методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Приборы виброизмерительные	АГАТ-2	1 шт.
Руководство по эксплуатации	AGT2.000 РЭ	1 экз.
Паспорт	AGT2.000 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Методика выполнения измерений при совместной работе модуля с первичными преобразователями» руководства по эксплуатации AGT2.000 РЭ.

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ТУ 26.51.66-103-54981193-21 Приборы виброизмерительные АГАТ-2. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)

ИНН 7722233409

Юридический адрес: 109052, г. Москва, вн. тер. г. Муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, этаж 2, пом. 01

Телефон: +7 (495) 223-04-20

E-mail: diamech@diamech.ru

Изготовитель

Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)

ИНН 7722233409

Адрес производства: 109052, г. Москва, ул. Смирновская, д. 25, стр. 12 Телефон: +7 (495) 223-04-20

E-mail: diamech@diamech.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 87645-22 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-50

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 50 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на днище резервуара.

Резервуар РГС-50 с заводским номером 23, расположен по адресу: Новосибирская область, ст. Евсино, ул. Пушкина, д. 2 Евсинская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуара РГС-50 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РГС-50 с указанием места нанесения заводского номера Пломбирование резервуара РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	50
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал»

(ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал»

(ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Регистрационный № 87646-22

Лист № 1 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический ЕП-3-1400-1400

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический ЕП-3-1400-1400 (далее -резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 3 м³ подземного расположения.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер в виде цифрового обозначения, состоящий из арабских цифр и обеспечивающий идентификацию резервуара, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1).

Резервуар ЕП-3-1400-1400 с заводским номером 263, расположен на территории Черновское месторождение нефти по адресу: Удмуртская Республика, Воткинский район.

Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловины и измерительного люка приведена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

мрз.г_20_2ы Сделано в

^к Л ' ■: < / .

■ ' / ---=•*---- ■ . ^TV

/ .<А -—-——----- “ / К? J

Место нанесения заводского номера

³^¹ 5-001 ‘92225066-2011 у

W Я ' ' . Мин- '■ °C макс. * «С,

ЯЫ/ L Majc^, kr_ -и ¹

Рисунок 1 - Маркировочная табличка резервуара

* 1

Рисунок 2 - Эскиз общего вида резервуара

Рисунок 3 - Горловина и измерительный люк резервуара

Пломбирование резервуара ЕП-3-1400-1400 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	3
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП-3-1400-1400	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)

ИНН 0264015786

Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100

Телефон/ факс: +7(3412) 911-730/ (3412) 911-611

E-mail: belkamneft@belkam.com

Изготовитель

Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)

ИНН 0264015786

Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100

Телефон/ факс: +7(3412) 911-730/ (3412) 911-611

E-mail: belkamneft@belkam.com

Испытательный центр

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 87647-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-10

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 10 м³ подземного расположения.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер в виде цифрового обозначения, состоящий из арабских цифр и обеспечивающий идентификацию резервуара, нанесен на информационную табличку резервуара.

Резервуар РГС-10 с заводским номером 010, расположен на территории ПСП «Дебесы» по адресу: Удмуртская Республика, Дебесский район.

Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловин приведена на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида резервуара

Место нанесения заводского номера

Рисунок 2 - Горловины резервуара

’1* "
1	>1

Ж		Иг ^''4		ЙЙЕ Ч\| ц
		t________________
		*e—-^{,u,e ,ie}		II допустимый 11Л
				\|\| уровень \| Ц
				. 1500мм \|\|«
				, ц/
		Z5 ц
	1			и#
' Дал


			РГС-1О	Ин<,-
			Зав. №010	^■1 -'&;.■


				К £.
				B8W * .

	- ...

Пломбирование резервуара РГС-10 не предусмотрено.

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	10
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-10	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)

ИНН 0264015786

Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100

Телефон/ факс: +7(3412) 911-730/ (3412) 911-611

E-mail: belkamneft@belkam.com

Изготовитель

Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)

ИНН 0264015786

Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100

Телефон/ факс: +7(3412) 911-730/ (3412) 911-611

E-mail: belkamneft@belkam.com

Испытательный центр

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 87650-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Пивоваренная компания «Балтика» - «Тульский пивзавод» (1-я очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», устройства синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выхода счетчика при помощи технических средств приема-передачи данных поступает на сервер.

На сервере выполняется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

От сервера один раз в сутки в автоматическом режиме информация в виде xml-файлов установленных форматов передается на АРМ по каналу связи сети Internet.

Передача информации от АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с часами соответствующего УСВ осуществляется в автоматическом режиме, корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи с счетчиком. Корректировка часов счетчиков производится при расхождении показаний с часами сервера более ±2 с.

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 001, указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР».

Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ас metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
Но мер ИК	Наименование точки измерений	ТТ	TH	Счетчик	УСВ	Сервер	Вид электроэнергии	Г раницы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ПС ПОкВМяс-ново, РУ-10 кВ, яч. № 47, КЛ 10 кВ №47	ТОЛ-10-1 Кл.т. 0,5S 800/5 Per. № 15128-07 Фазы: А; В; С	ЗНОЛ.06 Кл.т. 0,5 ЮООО/х/З/ЮО/х/З Per. № 3344-04 Фазы: А; В; С	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-17	УСВ-3 Per. № 84823-22	HP ProLiant DL360p Gen8	Активная Реактивная	1.3 3.3	2.5 5.6
2	ПС ПОкВМяс-ново, РУ-10 кВ, яч. №56, КЛ 10 кВ № 56	ТИОЛ 10 Кл.т. 0,5S 800/5 Per. № 1261-02 Фазы: А; В; С	ЗНОЛ.06 Кл.т. 0,5 ЮООО/х/З/ЮО/х/З Per. № 3344-04 Фазы: А; В; С	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-17			Активная Реактивная	1.3 3.3	2.5 5.6
3	ПС ПОкВМяс-ново, РУ-6 кВ, яч. 13,КЛ6кВ № 13	ТОЛ-10-1 Кл.т. 0,5S 600/5 Per. № 15128-07 Фазы: А; В; С	НТМИ-6-66 Кл.т. 0,5 6000/100 Per. №2611-70 Фазы: АВС	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-17			Активная Реактивная	1.3 3.3	2.5 5.6

Продолжение таблицы 2

ПС ИОкВМяс-ново, РУ-6 кВ, яч. 18, КЛбкВ № 18

ТОЛ-10-1

Кл.т. 0,5S 600/5

Per. № 15128-07 Фазы: А; В; С

ЗНОЛ.06

Кл.т. 0,5 6000/л/3/100/л/3 Per. № 3344-04 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Per. № 36697-17

УСВ-3 Per. № 84823-22

HP ProLiant DL360p Gen8

Активная

Реактивная

1.3
- 3.3

2.5
- 5.6

Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

1. В качестве характеристик погрешности ПК установлены границы допускаемой относительной погрешности ПК при доверительной вероятности, равной 0,95.
2. Характеристики погрешности ПК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3. Погрешность в рабочих условиях указана для тока 2 % от Ihom; coscp = 0,8инд.
4. Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 3, при условии, что предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Допускается замена УСВ на аналогичные утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АПИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АПИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	4
Нормальные условия: параметры сети:
напряжение, % от Ином	от 95 до 105
ток, % от 1ном	от 1 до 120
коэффициент мощности cos^	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °C	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от Ином	от 90 до 110
ток, % от 1ном	от 1 до 120
коэффициент мощности cos^	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °C	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °C	от +5 до +35
температура окружающей среды в месте расположения сервера, °C	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	180000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	113
при отключении питания, лет, не менее	40
для сервера: хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.
- журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТОЛ-10-1	9
Трансформаторы тока	ТПОЛ 10	3
Трансформаторы напряжения	ЗНОЛ.06	9
Трансформаторы напряжения	НТМИ-6-66	1
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	4
Устройство синхронизации времени	УСВ-3	1
Сервер	HP ProLiant DL360p Gen8	1
Методика поверки	—	1
Формуляр	НЭК.ПКБ-ТП.ОО1.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Пивоваренная компания «Балтика» - «Тульский пивзавод» (1-я очередь)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Пивоваренная компания «Балтика» (ООО «Пивоваренная компания «Балтика»)

ИНН 7802849641

Адрес: 194292, г. Санкт-Петербург, 6-ой Верхний пер., д. 3

Телефон: (812) 325-9-325, (800) 333-33-03

Web-сайт: www.baltika.ru

E-mail: post@baltika.ru

Изготовитель

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»)

ИНН 2308259377

Адрес: 350051, Краснодарский край, г. Краснодар, ул. Рашпилевская, д. 256

Телефон: (800) 700-69-83, (861) 218-79-83

Web-сайт: www.art-nek.ru

E-mail: info@art-nek.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Лист № 1 Регистрационный № 87651-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шумомеры цифровые DT

Назначение средства измерений

Шумомеры цифровые DT (далее - шумомеры) предназначены для измерений уровня звукового давления (далее - УЗД).

Описание средства измерений

Шумомер состоит из электронных плат, клавиатуры управления, жидкокристаллического дисплея и электретного микрофона. Шумомер выполнен в пластиковом корпусе. На обратной стороне имеется приспособление для крепления шумомера на штатив.

Принцип действия шумомера основан на преобразовании внешнего уровня звукового давления в электрический сигнал с последующей обработкой.

Шумомер имеет частотные коррекции «А» и «С» в соответствии с ГОСТ Р 53188.1-2019.

Информация о режиме работы шумомера и результаты измерений отображаются на дисплее.

К данному типу шумомеров относятся три модификации шумомеров цифровых DT-805, DT-95, DT-8852. Модификации отличаются внешним видом, диапазонами измерений и допускаемой погрешностью измерений, габаритными размерами и массой. В модификациях DT-95, DT-8852 имеется возможность ручного переключения диапазонов измерений:

«Low(нижний) - 30-80 дБ», «АШо(автоматический режим) - 30-130 дБ», «Меёшт(средний) - 50100 дБ», «МдЩверхний) - 80-130 дБ»; у модификации DT-805 - «Low(нижний) - 30-100 дБ», «МдЩверхний) - 60-130 дБ».

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и наносится на заднюю панель прибора на маркировочной табличке типографским способом.

Общий вид средства измерений с указанием места нанесения заводского номера представлен на рисунках 1-6.

Рисунок 1 - Общий вид средства измерений DT-95 (вид спереди)

Рисунок 2 - Общий вид средства измерений DT-95 (вид сзади)

Рисунок 3 - Общий вид средства измерений DT-805 (вид спереди)

Рисунок 4 - Общий вид средства измерений DT-805 (вид сзади)

Рисунок 5 - Общий вид средства измерений DT-8852 (вид спереди)

Рисунок 6 - Общий вид средства измерений DT-8852 (вид сзади)

Пломбирование шумомеров не предусмотрено.

Программное обеспечение

Для управления режимами работы шумомеров и обработки измерительных сигналов применятся внутреннее (встроенное) программное обеспечение (ПО), которое устанавливается при изготовлении и не имеет возможности считывания и модификации.

Конструкция шумомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию, ПО не идентифицируется.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	недоступно пользователю
Номер версии (идентификационный номер) ПО	недоступно пользователю
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	недоступно пользователю

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	DT-95	DT-805	DT-8852
Диапазон рабочих частот, Г ц	от 31,5 до 8000,0	от 31,5 до 8000,0	от 31,5 до 8000,0
Диапазоны измерений УЗД, дБ, в режимах: Low (Нижний)	от 30 до 80	от 30 до 100	от 30 до 80
Medium (Средний)	от 50 до 100	-	от 50 до 100
High (Верхний)	от 80 до 130	от 60 до 130	от 80 до 130
Auto (Автоматический режим)	от 30 до 130	-	от 30 до 130
Пределы допускаемой абсолютной погрешности измерений УЗД, дБ, в диапазонах рабочих
частот:
от 31,5 до 125 Гц	±3,0	±2,0	±1,5
от 250 до 2000 Гц	±3,0	±1,5	±1,5
4000 Гц	±3,0	±5,0	±5,0
8000 Гц	±5,0	±8,0	±5,0
Нормальные условия измерений:
- температура окружающей среды, °С	от +18 до +23
- относительная влажность, %		от 30 до 75

Таблица 3-Основные технические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	DT-95	DT-805	DT-8852
Напряжение питания постоянного тока, В	9	9	9
Масса, г, не более	139	230	350
Габаритные размеры (длина ^х ширина ^хвысота), мм, не более	185^х55^х38	210х55х32	278х76х50
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +15 до +25 80

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 -Комплектность средства измерений

Наименование	Наличие в комплекте			Количество
Шумомер	DT-95	DT-805	DT-8852	1 шт.
Руководство по эксплуатации	+	+	+	1 экз.
Паспорт	+	+	+	1 экз.
Кейс	+	+	+	1 шт.
Штатив	-	-	+	1 шт.
USB-кабель	-	-	+	1 шт.
Отвертка	+	+	+	1 шт.
Батарея	+	+	+	1 шт.

Сведения о методиках (методах) измерений

приведены в п. 3 «Порядок работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц»;

ГОСТ Р 53188.1-2019 «Государственная система обеспечения единства измерений. Шумомеры. Часть 1. Технические требования»;

Стандарт предприятия изготовителя Shenzhen Everbest Machinery Industry Co., Ltd на «Шумомеры цифровые серии DT».

Правообладатель

Shenzhen Everbest Machinery Industry Co., Ltd., КНР

Адрес: 19^th Building, 5^th Region, Baiwangxin Industrial Park, Baimang, Xili, Nanshan, Shenzhen Телефон: +86 (755) 273-53-188

E-mail: cemyjm@cem-instruments.com

Изготовитель

Shenzhen Everbest Machinery Industry Co., Ltd., KHP

Адрес: 19^th Building, 5^th Region, Baiwangxin Industrial Park, Baimang, Xili, Nanshan, Shenzhen Телефон: +86 (755) 273-53-188

E-mail: cemyjm@cem-instruments.com

Испытательный центр

центр

Федеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418 г. Москва, Нахимовский проспект, д. 31

Телефон (факс): + 7 (495)544 00 00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Лист № 1

Всего листов 11

коммерческого

Регистрационный № 87652-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Кунашак

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Кунашак (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 406. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии. Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
№ ИК	Наименование ИК	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ВЛ 110 кВ Муслюмово-т -Кунашак (ВЛ 110кВ Муслюмово)	ТВГ-УЭТМ^® кл.т. 0,2S Ктт = 600/5 рег. № 52619-13	ф. А: НКФ 110-57 кл.т. 0,5 Ктн = (110000/V3)/(100/V3) рег. № 77076-19 ф. В, С: НКФ-110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 73509-18	EPQS кл.т. 0,2S/0,5 рег. № 25971-06	ЭКОМ-3000 рег. № 17049-04	СТВ-01 рег. № 49933-12
2	ВЛ 110 кВ Кунашак -Разъезд3-т (ВЛ 110кВ Разъезд3)	ТВГ-УЭТМ^® кл.т. 0,2S Ктт = 600/5 рег. № 52619-13	НКФ-110-57 У1 кл.т. 0,5 Ктн = (110000/^3)/(100/^3) рег. № 73509-18	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
3	ВЛ 35кВ Кунашак - Б.Куяш (ВЛ 35кВ Б.Куяш)	ТГМ кл.т. 0,5S Ктт = 100/5 рег. № 59982-15	НАМИ кл.т. 0,2 Ктн = 35000/100 рег. № 60002-15	EPQS кл.т. 0,2S/0,5 рег. № 25971-06
4	ВЛ 35кВ Кунашак - Тахталым (ВЛ 35кВ Тахталым)	ТГМ кл.т. 0,5S Ктт = 300/5 рег. № 59982-15	НАМИ кл.т. 0,2 Ктн = 35000/100 рег. № 60002-15	EPQS кл.т. 0,2S/0,5 рег. № 25971-06

1	2	3	4	5	6	7
5	ВЛ 35кВ Кунашак -Сугояк (ВЛ 35кВ Сугояк)	ТГМ кл.т. 0,5S Ктт = 300/5 рег. № 59982-15	ЗНОМ-35-65 кл.т. 0,5 Ктн = (35000/V3)/(100/V3) рег. № 912-70	EPQS кл.т. o,2S/o,5 рег. № 2597i-o6	ЭКОМ-3000 рег. № i7o49-o4	CTB-oi рег. № 49933-i2
6	ВЛ 10кВ АЗС (кольц.)	ТЛО-10 кл.т. 0,5S Ктт = 150/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 696o4-17	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4
7	ВЛ 10кВ Каракульмяк	ТЛО-10 кл.т. 0,5S Ктт = 150/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 696o4-17	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4
8	ВЛ 10кВ Кунашак (кольц.)	ТЛО-10 кл.т. 0,5S Ктт = 150/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 696o4-i7	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4
9	ВЛ 10кВ АТХ	ТЛО-10 кл.т. 0,5S Ктт = 150/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 696o4-i7	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4
10	ВЛ 10кВ Муслюмово (кольц.)	ТЛО-10 кл.т. 0,5S Ктт = 200/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 696o4-i7	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4
11	ВЛ 10кВ Борисово (кольц.)	ТЛО-10 кл.т. 0,5S Ктт = 75/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 696o4-i7	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4
12	ВЛ 10кВ Сайма	ТЛО-10 кл.т. 0,5S Ктт = 100/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 696o4-i7	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4
13	ВЛ 10кВ Дружный	ТЛО-10 кл.т. 0,5S Ктт = 200/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 696o4-i7	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4

1	2	3	4	5	6	7
14	ВЛ 10кВ Сарино	ТЛО-10 кл.т. 0,5S Ктт = 200/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. 0,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 696o4-17	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4	ЭКОМ-3000 рег. № i7o49-o4	СТВ-oi рег. № 49933-i2
15	ВЛ 10кВ Микрорайон 3	ТЛО-10 кл.т. 0,5S Ктт = 100/5 рег. № 25433-11	ЗНОЛ(П)-НТЗ кл.т. o,5 Ктн = (ioooo/^3)/(ioo/^3) рег. № 696o4-17	CE3o8 кл.т. o,5S/o,5 рег. № 5952o-i4
16	Отпайка от ВЛ 10кВ Кунашак - АЗС	ТТИ кл.т. 0,5 Ктт = 200/5 рег. № 28139-07	-	СЭТ-4ТМ^3М кл.т. o,2S/o,5 рег. № 36697-i2
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Г раницы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной o,95
		8i(2)%,	85 %,	82o %,	8ioo %,
		Ii(2)% < I изм< I 5 %	I5 %<I изм<12o %	I2o %<Iизм<I100%	Iioo %<Iизм<I120%
1, 2 (Счетчик o,2S; ТТ o,2S; ТН o,5)	i,o	i,i	o,8	o,7	o,7
	o,8	i,3	i,o	o,9	o,9
	o,5	2,i	i,7	i,4	i,4
3, 4 (Счетчик o,2S; ТТ o,5S; ТН o,2)	i,o	i,7	o,9	o,7	o,7
	o,8	2,5	i,5	i,o	i,o
	o,5	4,7	2,8	i,9	i,9
5 (Счетчик o,2S; ТТ o,5S; ТН o,5)	i,o	i,8	i,i	o,9	o,9
	o,8	2,5	i,6	i,2	i,2
	o,5	4,8	3,o	2,2	2,2

1	2	3	4	5	6
6 - 15 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,1	1,2	1,0	1,0
	0,8	2,7	1,7	1,3	1,3
	0,5	4,9	3,1	2,3	2,3
16 (Счетчик 0,2S; ТТ 0,5)	1,0	-	1,7	0,9	0,6
	0,8	-	2,7	1,4	0,9
	0,5	-	5,3	2,6	1,8
Номер ИК	cosф	Г раницы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,0	1,6	1,3	1,3
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,5	1,6	1,1	1,0	1,0
3, 4 (Счетчик 0,5; ТТ 0,5S; ТН 0,2)	0,8	3,8	2,4	1,6	1,6
3, 4 (Счетчик 0,5; ТТ 0,5S; ТН 0,2)	0,5	2,4	1,4	1,1	1,1
5 - 15 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,0	2,5	1,9	1,9
5 - 15 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,5	2,4	1,5	1,2	1,2
16 (Счетчик 0,5; ТТ 0,5)	0,8	-	4,3	2,2	1,5
16 (Счетчик 0,5; ТТ 0,5)	0,5	-	2,4	1,3	1,0
Номер ИК	cosф	Г раницы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<Iизм<I100%	I100 %<Iизм<I120%
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,3	1,0	0,9	0,9
	0,8	1,5	1,2	1,1	1,1
	0,5	2,2	1,8	1,6	1,6
3, 4 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,7	2,8	2,0	2,0
5 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,9	1,2	1,0	1,0
	0,8	2,6	1,7	1,4	1,4
	0,5	4,8	3,0	2,3	2,3

1	2	3	4	5	6
6 - 15 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,4	1,7	1,6	1,6
	0,8	3,0	2,1	1,8	1,8
	0,5	5,1	3,4	2,6	2,6
16 (Счетчик 0,2S; ТТ 0,5)	1,0	-	1,8	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,3	2,7	1,9
Номер ИК	cosф	Г раницы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,4	2,1	1,9	1,9
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,5	2,0	1,7	1,6	1,6
3, 4 (Счетчик 0,5; ТТ 0,5S; ТН 0,2)	0,8	4,1	2,7	2,1	2,1
3, 4 (Счетчик 0,5; ТТ 0,5S; ТН 0,2)	0,5	2,7	1,9	1,6	1,6
5 - 15 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,2	2,9	2,3	2,3
5 - 15 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,5	2,7	2,0	1,7	1,7
16 (Счетчик 0,5; ТТ 0,5)	0,8	-	4,5	2,5	2,0
16 (Счетчик 0,5; ТТ 0,5)	0,5	-	2,7	1,8	1,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.
2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от ином
- ток, % от 1ном
- коэффициент мощности
- частота, Гц

температура окружающей среды, °C:

- для счетчиков электроэнергии

от 99 до 101

от 1(5) до 120 0,87

от 49,85 до 50,15

от +21 до +25

1	2
Рабочие условия: параметры сети: - напряжение, % от Ыном	от 90 до 110
- ток, % от Пом	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СЭТ-4ТМ.03М: - средняя наработка до отказа, ч	165000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии EPQS: - средняя наработка на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии СЕ308: - средняя наработка до отказа, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000: - средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчиков и УСПД фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчиках электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТВГ-УЭТМ®	6 шт.
Трансформатор тока	ТГМ	9 шт.
Трансформатор тока	ТЛО-10	30 шт.
Трансформатор тока	ТТИ	3 шт.
Трансформатор напряжения	НКФ 110-57	1 шт.
Трансформатор напряжения	НКФ-110-57 У1	5 шт.
Трансформатор напряжения	НАМИ	1 шт.
Трансформатор напряжения	ЗНОМ-35-65	3 шт.
Трансформатор напряжения	ЗНОЛ(П)-НТЗ	6 шт.
Счетчик электрической энергии многофункциональный	EPQS	5 шт.
Счетчик электрической энергии многофункциональный	СЕ308	10 шт.
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	1 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.030.406.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Кунашак». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский,

ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-cайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский,

ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Лист № 1 Регистрационный № 87649-22 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТП ОАО «ПО Водоканал», г. Ростов-на-Дону (2 очередь)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ТП ОАО «ПО Водоканал», г. Ростов-на-Дону (2 очередь) (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) с установленным программным обеспечением (ПО) «Энергосфера» (далее по тексту - сервер ИВК), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;
- средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

- периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;
- автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;
- хранение не менее 3,5 лет результатов измерений и журналов событий;
- автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;
- перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;
- формирование отчетных документов;
- ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;
- конфигурирование и параметрирование технических средств ИВК;
- сбор и хранение журналов событий счетчиков;
- ведение журнала событий ИВК;
- синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;
- аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;
- самодиагностику с фиксацией результатов в журнале событий.

Передача информации в ПАК АО «АТС» за подписью ЭЦП субъекта ОРЭ и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP, сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Для передачи данных от ИИК на уровень ИВК используется сотовый канал связи. Данные хранятся в сервере базы данных. Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ, установленные в соответствующих службах по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных электросчетчиков и уровнем доступа АРМ к базе данных и сервера базы данных.

АИИС КУЭ использует СОЕВ, входящую в состав АИИС КУЭ ТП ОАО «ПО Водоканал», г. Ростов-на-Дону (регистрационный номер 43649-10 в ФИФ) на базе GPS/ГЛОНАСС-приёмника, встроенного в устройство сбора и передачи данных (УСПД) типа ЭКОМ-3000 на объекте «ВНС1 подъем №2». Модуль GPS/ГЛОНАСС обеспечивает прием сигналов точного времени и синхронизацию УСПД. Рассинхронизация составляет 100 мс. Сервер ИВК при каждом обращении (каждые 30 минут) к УСПД ЭКОМ-3000 корректирует свое время со временем УСПД при достижении порога, равного ±1 с. Также сервер, в свою очередь, синхронизирует счетчики один раз в сутки при достижении порога ±2 с. Время в АИИС КУЭ синхронизируется со шкалой координированного времени UTC(SU).

Ход часов компонентов АИИС КУЭ не превышает ±5 с/сут.

Журналы событий счетчиков электрической энергии отражают время коррекции часов и расхождение времени в секундах корректируемого и корректирующего устройства в момент, непосредственно предшествующей корректировке.

Защита информации на программном уровне обеспечивается:

- установкой паролей на счетчиках электрической энергии;
- установкой паролей на сервере, с разграничением прав доступа к результатам измерений для различных групп пользователей;
- возможностью применения электронной цифровой подписи при передаче результатов измерений.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения наносится на формуляр. Заводской номер 035.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
1	2
Идентификационное наименование ПО	AdCenter.exe
Номер версии (идентификационный номер) ПО	6.4.67.1389
Цифровой идентификатор ПО	52d964207a14b0ad858e7edc1e9fb0c1
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	AdmTool.exe
Номер версии (идентификационный номер) ПО	6.4.162.6277
Цифровой идентификатор ПО	c15bbfb180630cb509b43 6d77679b74d
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	SynSvc.exe
Номер версии (идентификационный номер) ПО	6.4.162.6277
Цифровой идентификатор ПО	92148f364ae3eeOf70c605e023375a31
Алгоритм расчета цифрового идентификатора ПО	MD5

Продолжение таблицы 1

1	2
Идентификационное наименование ПО	AlarmSvc.exe
Номер версии (идентификационный номер) ПО	6.4.57.599
Цифровой идентификатор ПО	a4921f2cb7ae8f82758f59279e1ccdce
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	archiv.exe
Номер версии (идентификационный номер) ПО	6.4.9.294
Цифровой идентификатор ПО	3d19ab10f3143f99758840d7a59ce637
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	config.exe
Номер версии (идентификационный номер) ПО	6.4.93.1290
Цифровой идентификатор ПО	47fcb81d2d761fe818a59968525a5759
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	ControlAge.exe
Номер версии (идентификационный номер) ПО	6.4.156.2374
Цифровой идентификатор ПО	4cc 18cd7 e70bb0c6de 1d71 aef6beb4d0
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	dts.exe
Номер версии (идентификационный номер) ПО	6.4.41.316
Цифровой идентификатор ПО	aa6ac53f8dac0aa34c416ce0064c3fc7
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	expimp.exe
Номер версии (идентификационный номер) ПО	6.4.177.3612
Цифровой идентификатор ПО	73593add412c4dc348e996884e32df58
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	HandInput.exe
Номер версии (идентификационный номер) ПО	6.4.40.428
Цифровой идентификатор ПО	6175ec95075c232faf2e2ac285f283d3
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	SmartRun.exe
Номер версии (идентификационный номер) ПО	6.4.62.822
Цифровой идентификатор ПО	74494690b51d220d0e7d5f2298770888
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	PSO.exe
Номер версии (идентификационный номер) ПО	6.4.98.4661
Цифровой идентификатор ПО	96acf107ee2dad7a9e13bc1b3bbbcb8b
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	spy485.exe
Номер версии (идентификационный номер) ПО	6.4.10.227
Цифровой идентификатор ПО	b6ded8ca88399df2e29baaa5fa3666e6

Продолжение таблицы 1

1	2
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	SrvWDT.exe
Номер версии (идентификационный номер) ПО	6.3.3.12
Цифровой идентификатор ПО	d098c0267da9909e6054eb98a6a10042
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	TunnelEcom. exe
Номер версии (идентификационный номер) ПО	6.4.2.74
Цифровой идентификатор ПО	89a5eebd7abc63e88c17e079e0d2bda2
Алгоритм расчета цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	CryptoSendMail.exe
Номер версии (идентификационный номер) ПО	1.5.4.154
Цифровой идентификатор ПО	8d1c24addfe01b1171d5845c8d1b339d
Алгоритм расчета цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК	Наименование ИК	ТТ	ТН	Счетчик	ИВК
1	2	3	4	5	6
1	ТП-2160 РУ-10 кВ яч. Л-19-21 (ВНС «Малиновского»)	ТПОЛ 10 Кл.т. 0,5 Ктт = 300/5 Рег.№ 1261-02	ЗНОЛП Кл.т. 0,5 Ктн = 10000:73/100:73 Рег. № 23544-02	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег.№36697-08	Сервер ИВК
2	ТП-2160 РУ-10 кВ яч. Л-19-14 (ВНС «Малиновского»)	ТПОЛ 10 Кл.т. 0,2S Ктт = 300/5 Рег.№1261-02	ЗНОЛП Кл.т. 0,5 Ктн = 10000:73/100:73 Рег. № 23544-02	СЭТ- 4ТМ.03М.01 Кл.т.0,5Б/1 Рег.№ 36697-08
3	ТП-2160 РУ-10 кВ яч. ТСН-1 (ВНС «Малиновского»)	Т-0,66 Кл.т. 0,5 Ктт = 100/5 Рег.№ 22656-07	Не используется	СЭТ- 4ТМ.03М.09 Кл.т. 0,5S/1 Рег. № 36697-12

П Продолжение таблицы 2

ТП-2160 РУ-10 кВ яч. ТСН-2 (ВНС «Малиновского»)

Т-0,66

Кл.т. 0,5S

Ктт = 100/5

Рег.№22656-07

Не используется

СЭТ-

4ТМ.03М.09

Кл.т. 0,5S/1

Рег.№ 36697-08

Сервер ИВК

ТП-1112 РУ-6 кВ

ф. 69-ф-10 (ВНС «Портовая»)

ТПЛ-10

Кл.т. 0,5 Ктт = 200/5

Рег.№1276-59

НТМК-6-48

Кл.т. 0,5 Ктн = 6000/100 Рег. № 323-49

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег.№ 36697-08

ТП-1112 РУ-6 кВ

ф. 69-ф-11 (ВНС «Портовая»)

ТПЛ-10

Кл.т. 0,5 Ктт = 200/5

Рег.№1276-59

НТМК-6-48

Кл.т. 0,5 Ктн = 6000/100 Рег. № 323-49

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. №36697-12

ТП-1400 РУ-6 кВ л-6ф6 (КНС «Северная 1»)

KSOH (4MC7)

Кл.т. 0,5S Ктт = 400/5

Рег.№ 50848-12

GBE12 (4MT12)

Кл.т. 0,5 Ктн=6000:73/100: 73

Рег. № 50639-12

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег. №36697-08

ТП-1400 РУ-6 кВ л-38ф4 (КНС «Северная 1»)

KSOH (4MC7)

Кл.т. 0,5S Ктт = 400/5

Рег.№ 50848-12

GBE12 (4MT12)

Кл.т. 0,5 Ктн=

6000:73/100: 73

Рег. № 50639-12

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег.№ 36697-12

ТП-1400 РУ-6 кВ л-25ф13 (КНС «Северная 1»)

KSOH (4MC7)

Кл.т. 0,5S Ктт = 400/5

Рег.№ 50848-12

GBE12 (4MT12)

Кл.т. 0,5 Ктн=6000:73/100: 73

Рег. № 50639-12

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег.№ 36697-08

ТП-1400 РУ-6 кВ

Ростовский зоопарк (КНС «Северная 1»)

KSOH (4MC7) Кл.т. 0,5

Ктт = 75/5

Рег.№ 50848-12

GBE12 (4MT12)

Кл.т. 0,5 Ктн=6000:73/100: 73

Рег. № 50639-12

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1

Рег.№ 36697-12

Примечания:

1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.
2. Допускается замена устройства синхронизации времени на аналогичные утвержденных типов. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№	cos ф	Ь< I изм<1 5		I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
ИК №№	cos ф	5weA %	5we^P %	5weA %	5we^P %	5weA %	5we^P %	5weA %	5we^P %
2	0,50	±2,3	±2,0	±1,9	±1,9	±1,5	±1,3	±1,5	±1,3
	0,80	±1,7	±2,4	±1,4	±2,1	±1,1	±1,6	±1,1	±1,6
	0,87	±1,6	±2,6	±1,4	±2,3	±1,0	±1,8	±1,0	±1,8
	1,00	±1,4		±0,9	-	±0,9	-	±0,9	-
1, 5, 6, 10	0,50			±5,5	±3,0	±3,0	±1,8	±2,3	±1,5
	0,80			±3,0	±4,6	±1,7	±2,6	±1,4	±2,1
	0,87			±2,7	±5,6	±1,5	±3,1	±1,2	±2,4
	1,00			±1,8	-	±1,2	-	±1,0	-
3	0,50			±5,4	±2,9	±2,7	±1,6	±1,9	±1,3
	0,80			±2,9	±4,5	±1,5	±2,4	±1,1	±1,8
	0,87			±2,6	±5,5	±1,3	±2,8	±1,0	±2,1
	1,00			±1,7	-	±1,0	-	±0,8	-
7, 8, 9	0,50	±4,9	±2,7	±3,1	±2,1	±2,3	±1,5	±2,3	±1,5
	0,80	±2,7	±4,1	±1,9	±2,9	±1,4	±2,1	±1,4	±2,1
	0,87	±2,4	±5,0	±1,8	±3,3	±1,2	±2,4	±1,2	±2,4
	1,00	±1,9	-	±1,2	-	±1,0	-	±1,0	-
4	0,50	±4,7	±2,6	±2,8	±2,0	±1,9	±1,3	±1,9	±1,3
	0,80	±2,6	±4,0	±1,7	±2,7	±1,1	±1,8	±1,1	±1,8
	0,87	±2,3	±4,9	±1,6	±3,1	±1,0	±2,1	±1,0	±2,1
	1,00	±1,8	-	±1,0	-	±0,8	-	±0,8	-

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК №№	cos ф	Ь< I изм< 5		I5< I изм< 20		I20< I изм< 100		I100< I изм <I 120
ИК №№	cos ф	6wa %	6w^p %	6wa %	6w^p %	6wa %	6w^p %	6wa %	6w^p %
1	2	3	4	5	6	7	8	9	10
2	0,50	±2,7	±3,2	±2,3	±3,2	±2,1	±3,0	±2,1	±3,0
	0,80	±2,1	±3,5	±2,0	±3,4	±1,7	±3,1	±1,7	±3,1
	0,87	±2,1	±3,7	±1,9	±3,5	±1,7	±3,2	±1,7	±3,2
	1,00	±2,0		±1,2	-	±1,2	-	±1,2	-
1, 5, 6, 10	0,50			±5,7	±4,0	±3,3	±3,2	±2,6	±3,1
	0,80			±3,3	±5,3	±2,2	±3,7	±1,9	±3,4
	0,87			±3,0	±6,2	±2,0	±4,1	±1,8	±3,6
	1,00			±2,0	-	±1,4	-	±1,3	-
3	0,50			±5,5	±3,9	±3,0	±3,1	±2,3	±3,0
	0,80			±3,2	±5,2	±2,0	±3,6	±1,8	±3,2
	0,87			±2,9	±6,1	±1,9	±3,9	±1,7	±3,4
	1,00			±1,9	-	±1,3	-	±1,1	-

П Продолжение таблицы 4

1	2	3	4	5	6	7	8	9	10
7, 8, 9	0,50	±5,1	±3,7	±3,4	±3,4	±2,6	±3,1	±2,6	±3,1
	0,80	±3,0	±4,9	±2,3	±3,9	±1,9	±3,4	±1,9	±3,4
	0,87	±2,8	±5,6	±2,2	±4,3	±1,8	±3,6	±1,8	±3,6
	1,00	±2,3	-	±1,4	-	±1,3	-	±1,3	-
4	0,50	±4,9	±3,7	±3,1	±3,3	±2,3	±3,0	±2,3	±3,0
	0,80	±2,9	±4,7	±2,2	±3,8	±1,8	±3,2	±1,8	±3,2
	0,87	±2,7	±5,5	±2,1	±4,1	±1,7	±3,4	±1,7	±3,4
	1,00	±2,3	-	±1,3	-	±1,1	-	±1,1	-
Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с Примечание: I2 - сила тока 2% относительно номинального тока ТТ; I5 - сила тока 5% относительно номинального тока ТТ; I20 - сила тока 20% относительно номинального тока ТТ; I100 - сила тока 100% относительно номинального тока ТТ; I120 - сила тока 120% относительно номинального тока ТТ; 1изм - силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ; 3w<>a - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии; 6wg^P - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии; 6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения; 6w^p - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов	10
Нормальные условия: - ток, % от 1ном - напряжение, % от ином - коэффициент мощности cos ф температура окружающего воздуха для счетчиков, °С	от (2)5 до 120 от 99 до 101 0,5 инд. - 1,0 - 0,8 емк. от +21 до +25
Рабочие условия эксплуатации: допускаемые значения неинформативных параметров: - ток, % от 1ном - напряжение, % от ином	от (2)5 до 120 от 90 до 110

Продолжение таблицы 5

1	2
- коэффициент мощности cos ф	0,5 инд. - 1,0 - 0,8 емк.
температура окружающего воздуха, °C: - для ТТ и ТН	от -40 до +40
- для счетчиков	от 0 до +40
- для сервера	от +15 до +25
Период измерений активной и реактивной средней мощности и приращений электрической энергии, мин	30
Период сбора данных со счетчиков электрической энергии, мин	30
Формирование XML-файла для передачи внешним системам	Автоматическое
Формирование базы данных с указанием времени измерений и времени поступления результатов	Автоматическое
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	100
Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Знак утверждения типа

наносится типографским способом на титульный лист формуляра РКПН.422231.214.00.ФО

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформаторы тока	Т-0,66	6
Трансформаторы тока	KSOH (4MC7)	9
Трансформаторы тока	ТПЛ-10	4
Трансформаторы тока	ТПОЛ 10	6
Трансформаторы напряжения	GBE12 (4MT12)	9
Трансформаторы напряжения	НТМК-6-48	2
Трансформаторы напряжения	ЗНОЛП	6
Счетчики	СЭТ-4ТМ.03М.09	2
Счетчики	СЭТ-4ТМ.03М.01	8
Формуляр	РКПН.422231.214.00.ФО	1
Сервер	IBMxSeries 3650	1
Примечание: оборудование СОЕВ и уровня ИВК входит в комплект поставки АИИС КУЭ ТП ОАО «ПО Водоканал» г. Ростов-на-Дону (см. паспорт-формуляр ННАЭС.422231.127.00.ФО)

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ТП ОАО «ПО Водоканал», г. Ростов-на-Дону (2 очередь)». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Акционерное общество «Водоканал Ростова-на-Дону» (АО «Ростовводоканал») ИНН 6167081833

Адрес: 344022, Ростовская область, г. Ростов-на-Дону, ул. Максима Горького, д. 293 Телефон (факс): +7 (863) 282-50-50

Изготовитель

Акционерное общество «Водоканал Ростова-на-Дону» (АО «Ростовводоканал») ИНН 6167081833

Адрес: 344022, Ростовская область, г. Ростов-на-Дону, ул. Максима Горького, д. 293 Телефон (факс): +7 (863) 282-50-50

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Лист № 1 Регистрационный № 87648-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ключи моментные предельные регулируемые HONITON TW

Назначение средства измерений

Ключи моментные предельные регулируемые HONITON TW (далее по тесту - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с установленной относительной погрешностью и сигнализации о достижении нормированного момента.

Описание средства измерений

Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса, под действием усилия приложенного к рукоятке ключа. При достижении заранее установленного значения крутящего момента силы ключи издают щелчок, что указывает на достижение установленного крутящего момента силы.

Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем установленного крутящего момента, предельного механизма, головки с трещоточным механизмом, включающей присоединительный квадрат с шариковым фиксатором и переключателем направления вращения.

Ключи являются моментными предельными с фиксированной регулировкой и с предупреждающим сигналом, получаемым рукой через рукоятку и на слух (тип 2, класс В по ГОСТ 33530-2015 (ISO 6789:2003)).

Ключи выпускаются в следующих модификациях TW-20025, TW-30050, TW-30100, TW-40100, TW-40200, TW-40300, TW-40400, TW-60500, TW-60750, TW-81000, отличающихся диапазоном измерений крутящего момента силы, ценой деления шкалы, геометрическими размерами, массой.

Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента. Внешний вид ключей, нанесения знаков утверждения типа и поверки, заводского номера приведены на рисунке 1.

Заводской номер наносится на корпус ключей фотохимическим травлением в формате «XXYYYYY» (где ХХ - обозначение из букв и YYYYY обозначение из цифр).

Шкала

заводского номера Место нанесения

знака поверки

знака утверждения типа

Фиксатор

Место нанесения

Рисунок 1 - Внешний вид ключей

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон измерений крутящего момента силы, Н^м TW-20025	от 5 до 25
TW-30050	от 10 до 50
TW-30100	от 20 до 100
TW-40100	от 20 до 100
TW-40200	от 40 до 200
TW-40300	от 60 до 300
TW-40400	от 80 до 400
TW-60500	от 110 до 550
TW-60750	от 150 до 750
TW-81000	от 300 до 1000
Пределы допускаемой относительной погрешности измерений крутящего момента силы от верхнего предела измерений, %	± 3

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Устойчивость ключей к перегрузке крутящим моментом силы, превышающим верхний предел измерений на 20 %.	Ключи сохраняют работоспособность после нагружения крутящим моментом силы, превышающим верхний предел измерений на 20 %.

таблицы 2

1	2
Условия эксплуатации - повышенная рабочая температура, °С, не более	+50
- пониженная рабочая температура, °С, не ниже	-50
- относительная влажность, % при температуре 25 °С;	80
- атмосферное давление, гПа (мм. рт. ст.)	от 840 до 1067 (от 630 до 800)
Размер присоединительного квадрата, дюйм, не более TW-20025	1/4
TW-30050	3/8
TW-30100	3/8
TW-40100	1/2
TW-40200	1/2
TW-40300	1/2
TW-40400	1/2
TW-60500	3/4
TW-60750	3/4
TW-81000	1
Габаритные размеры (ширина-длина), мм, не более TW-20025	26,5x290,0
TW-30050	40,5x360,0
TW-30100	40,5x405,0
TW-40100	40,5x405,0
TW-40200	40,5x500,0
TW-40300	40,5x595,0
TW-40400	40,5x680,0
TW-60500	63,0x970,0
TW-60750	63,0x1150,0
TW-81000	63,0x1250,0

таблицы 2

1		2
Масса, г, не более TW-20025		420
TW-30050		920
TW-30100		1020
TW-40100		1020
TW-40200		1200
TW-40300		1330
TW-40400		1820
TW-60500		3700
TW-60750		6800
TW-81000		9200

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации ключей и наклеиванием знака на корпус.

Комплектность средства измерений

Комплект поставки приведен в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Ключ моментный предельный регулируемый HONITON TW	в зависимости от модификации	1 шт.
Тара упаковочная	-	1 шт.
Руководство по эксплуатации	HONITON TW РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в части 7 «Устройство и принцип работы» документа HONITON TW РЭ «Ключи моментные предельные регулируемые HONITON TW. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к ключам моментным регулируемым HONITON TW РЭ

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»;

ГОСТ 33530-2015 (ISO 6789:2003) Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия;

Ключи моментные предельные регулируемые HONITON TW. Стандарт предприятия.

Правообладатель

HONITON INDUSTRIES INC, Taiwan R.O.C.

Адрес: № 198, Deming Road, Tai-Ping Dist, Taichung 411, Taiwan R.O.C. Телефон: 886-4-2278 5199

Е-mail: info@honiton.com.tw

Изготовитель

HONITON INDUSTRIES INC, Taiwan R.O.C.

Адрес: № 198, Deming Road, Tai-Ping Dist, Taichung 411, Taiwan R.O.C.

Телефон: 886-4-2278 5199

Е-mail: info@honiton.com.tw

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: (495) 583-99-23, факс: (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 декабря 2022 г.

3175

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителе

Сертификат: O29D1O9BOOOBAE27A64C995DDBO6O203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Е.Р.Лазаренко

Техническая поддержка

9846 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 3175 от 15.12.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

9846 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 3175 от 15.12.2022

Текст приказа Росстандарта № 3175 от 15.12.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
