Система информационно-измерительная «Автоматизированная система оперативного учета нефти ООО «Транснефть-Порт Козьмино»

Система информационно-измерительная «Автоматизированная система оперативного учета нефти ООО «Транснефть-Порт Козьмино» (далее - АСОУН) предназначена для оперативного учета нефти и формирования баланса нефти по технологическим участкам и по ООО «Транснефть-Порт Козьмино» в целом.

Баланс нефти формируется методами вычислений с использованием данных, принятых по цифровым каналам связи от систем измерений количества и показателей качества нефти, от систем измерительных для коммерческого учета нефти и управления резервуарными парками, от средств измерений давления и температуры нефти в линейной части магистральных нефтепроводов и в технологических трубопроводах ООО «Транснефть-Порт Козьмино». Структурно в состав АСОУН входят следующие объекты (см. рисунок 1):

• 1) средства измерений:

• -  системы измерений количества и показателей качества нефти (СИКН);

• - системы измерительные для коммерческого учета нефти и управления резервуарными парками (РП);

• -  средства измерений уровня на технологических емкостях (ТЕ);

• -  средства измерений давления и температуры нефти в линейной части магистральных нефтепроводов (ЛЧМН) и в технологических трубопроводах (ТТ);

• 2) программный комплекс (ПК) и база данных (БД) АСОУН, установленные на сервере ЦОД ПАО «Транснефть»;

• 3) персональные компьютеры пользователей, подключенные к ПК АСОУН по терминальному доступу.

Источниками исходной информации для АСОУН являются:

• -  система диспетчерского контроля и управления (СДКУ);

• -  автоматизированная система контроля исполнения договоров транспортировки нефти (АСКИД);

• -  ручной ввод.

ПК АСОУН, СДКУ, АСКИД, серверы, персональные компьютеры пользователей и коммуникационное оборудование образуют комплексный компонент АСОУН.

Данные от средств измерений в составе СИКН, систем измерительных для коммерческого учета нефти и управления РП, ТЕ, от средств измерений давления и температуры нефти по телемеханическим протоколам передаются в СДКУ.

В АСКИД специалистами ООО «Транснефть-Порт Козьмино» заносятся данные о результатах обработки проб химико-аналитическими лабораториями (ХАЛ).

Вручную непосредственно в АСОУН заносятся данные с неавтоматизированных средств измерений и нормативно-справочная информация.

Информация СДКУ и АСКИД принимается, обрабатывается и записывается системой интеграции АСОУН в БД АСОУН согласно заложенным в ПК АСОУН алгоритмам.

Обработанные данные используются для автоматизированного формирования оперативного баланса нефти, выявления причин дебаланса, проведения оперативной и ежемесячной инвентаризации.

АСОУН обеспечивает выполнение следующих функций:

а) контроль и учет количества и качества нефти при ее транспортировке, хранении, отгрузке и поставке:

• - оперативный учет количества нефти при ее транспортировке, хранении, отгрузке и поставке на основе измерений и расчетов по следующим объектам:

- СИКН;

• - резервуары РП;

• - ЛЧМН;

- ТЕ;

- ТТ;

• - формирование оперативного баланса для:

• - ООО «Транснефть-Порт Козьмино»;

• - балансных участков;

• - проведение КМХ/калибровки ультразвуковых преобразователей расхода (УЗР), установленных на магистральном нефтепроводе до/после НПС и применяемых в составе системы обнаружения утечек, по показаниям коммерческих СИКН и/или по РП;

б) проведение инвентаризации нефти:

• - проведение оперативной инвентаризации нефти в ЛЧМН и технологических трубопроводах;

• - проведение оперативной инвентаризации нефти в резервуарах РП и ТЕ;

• - формирование актов и отчетов оперативной инвентаризации;

• - подготовка оперативных данных и отчетных форм для проведения ежемесячной (некоммерческой) инвентаризации в ЛЧМН и технологических трубопроводах;

• - подготовка оперативных данных и отчетных форм для проведения ежемесячной (некоммерческой) инвентаризации в резервуарах РП и ТЕ;

• - формирование актов и отчетов оперативной ежемесячной (некоммерческой) инвентаризации;

• - формирование оперативного и ежемесячного (некоммерческого) исполнительного баланса для ООО «Транснефть-Порт Козьмино»;

в)  автоматизированное формирование отчетных документов:

• - подготовка аналитических данных;

• - визуализация информации в виде настраиваемого набора элементов;

г)  администрирование и аудит АСОУН:

• - ведение (администрирование) информационной модели АСОУН;

• - настройка и конфигурирование (администрирование) макетов отчетов с помощью механизма шаблонов представлений;

• - администрирование обмена данными с другими информационными системами;

• - администрирование учетных записей пользователей;

• - аудит действий пользователей;

• - администрирование и аудит изменений задач и модулей АСОУН;

• - аудит работы АСОУН;

• - аудит актуальности исходных данных при проведении ежемесячной инвентаризации и формировании исполнительного баланса;

д) обмен данными с другими информационными системами:

• - автоматический сбор данных из СДКУ;

• - автоматический сбор данных из АСКИД;

• - ручной ввод данных, отсутствующих в существующих автоматизированных системах;

е)  обеспечение единства времени и измерений:

• - контроль входных данных по состоянию системы обеспечения единого времени (СОЕВ);

• - проведение повторной обработки рассинхронизированных по времени данных;

ж) подготовка и обработка данных:

• - подготовка исходных данных;

• - проведение фоновых расчетов по заданным алгоритмам и моделям, сохранение результатов расчетов в БД АСОУН.

  АРМ пользователей АСОУН

  Терминальный доступ



Программный комплекс и БД АСОУН

Общесистемные и прикладные программные модули

Метрологически значимые программные модули

И з м е р е н и я

Средства измерений

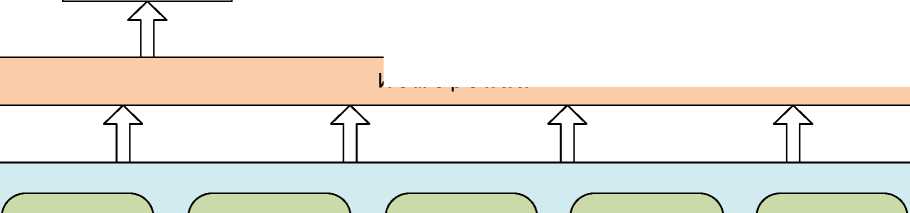

Рисунок 1 - Структурная схема АСОУН

ПК АСОУН построен по клиент-серверной технологии, является автономным и структурно разделен на следующие основные функциональные подсистемы:

- подсистема оперативного учета количества и качества нефти;

- подсистема администрирования и аудита АСОУН;

- подсистема хранения данных;

- подсистема обмена данными;

- подсистема обработки данных.

Каждая подсистема реализована по модульному принципу. К метрологически значимой части ПК АСОУН относятся следующие расчетные модули:

- модуль обработки данных и замещения значений;

- модуль расчета количества и качества нефти в резервуарах РП и технологических резервуарах;

- модуль расчета количества и качества нефти в ЛЧМН и технологических трубопроводах;

- модуль расчета количества и качества нефти в ЛЧМН;

- модуль баланса нефти;

- модуль расчета нормативов технологических потерь;

- модуль калибровки УЗР;

- модуль формирования отчетов.

Таблица 1 - Идентификационные данные метрологически значимой части ПК АСОУН

Примечание - номер версии программных модулей определяет первая цифра, последующие символы могут меняться.

ПК АСОУН содержит средства обнаружения и устранения сбоев и искажений:

• - автоматический контроль целостности метрологически значимой части ПК АСОУН;

• - контроль целостности данных в процессе выборки из базы данных;

- ведение журнала событий и тревог;

- разграничение прав доступа пользователей с помощью системы паролей. Уровень защиты ПК АСОУН от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Основные метрологические характеристики АСОУН приведены в таблице 2.

Таблица 2 - Метрологические характеристики АСОУН

Основные технические характеристики АСОУН приведены в таблице 3 Таблица 3 - Основные технические характеристики АСОУН

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Метод измерений приведен в документе МН 745-2017 Методика измерений с применением Автоматизированной системы оперативного учета нефти (АСОУН) в ПАО «Транснефть».

Нормативные документы, устанавливающие требования к системе информационноизмерительной   «Автоматизированная система оперативного учета нефти

ООО «Транснефть-Порт Козьмино»:

1 ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1562

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
