Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «3» июля 2018 г. № 1377

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 1377 от 3 июля 2018 г.)

Устройства программного управления «TREI-5B»

Назначение средства измерений

Устройства программного управления «TREI-5B» (далее - УПУ «TREI-5B») предназначены для измерений электрического тока, напряжения, сопротивления, температуры, частоты, периода и длительности, а также для воспроизведения электрического тока и напряжения.

Описание средства измерений

УПУ TREI-5B представляют собой компактные многофункциональные приборы и содержат измерительные каналы следующих видов:

- аналогового ввода, осуществляющие преобразование значений тока и напряжения (соответствующих ГОСТ 26.011-80), температуры (с помощью термопреобразователей сопротивлений, соответствующих ГОСТ 6651-2009, ГОСТ 6651-94, ГОСТ 6651-78, и термопар, соответствующих ГОСТ Р 8.585-2001) в эквивалентный цифровой код;

- импульсного ввода, осуществляющие преобразование параметров импульсных периодических сигналов в эквивалентный цифровой код;

- аналогового вывода, осуществляющие преобразование заданных значений цифрового кода в эквивалентные значения аналоговых сигналов тока и напряжения по ГОСТ 26.011-80.

Измерительные каналы реализованы в виде модулей-мезонинов, либо являются составной частью модулей ввода/вывода. Модули-мезонины являются самостоятельными конструктивными единицами, имеют единый формат и реализуют от одного до четырех измерительных каналов. Все настроечные данные хранятся в ПЗУ модуля-мезонина или модуля ввода/вывода (если измерительный канал конструктивно является составной частью модуля ввода/вывода).

В УПУ TREI-5B реализованы измерительные каналы следующих видов: изолированные, изолированные с мультиплексированием и каналы с общей точкой. Измерительная часть, при этом, всегда изолирована от остальной части схемы УПУ TREI-5B. В изолированных каналах измерительная часть гальванически изолирована от остальной части схемы, а также от других измерительных каналов. Измерительная часть индивидуальна у каждого изолированного канала. Изолированные каналы с мультиплексированием содержат одну измерительную часть для группы каналов, входные цепи измерительных каналов поочередно подключаются к измерительной части, при этом коммутируются одновременно все входные цепи конкретного канала. Поскольку входные цепи соседних каналов никогда не связаны друг с другом, то каналы также являются изолированными друг от друга и от остальной части схемы. Каналы с общей точкой содержат цепи, являющиеся общими для группы каналов. Измерительная часть группы каналов с общей точкой изолирована от остальной части схемы и от других измерительных частей.

УПУ TREI-5B отличаются конструкцией, способом монтажа, функциональными возможностями, и выпускаются в следующих вариантах исполнения в соответствии с таблицей 1.

Таблица 1 - Варианты исполнения УПУ TREI-5B

Обозначение исполнения

Описание

Конструкция

Маркировка взрывозащиты (опционально)

TREI-5B-02

Для установки на предприятиях с нормальными и пожаровзрывоопасными производствами.

Модульного типа формата «Евромеханика»

[Ex ia] IIC

Продолжение таблицы 1

Обозначение исполнения

Описание

Конструкция

Маркировка взрывозащиты (опционально)

TREI-5B-04

Для установки на предприятиях с нормальными и пожаровзрывоопасными производствами. Устройство обладает расширенной функциональностью.

Модульного типа формата «Евромеханика»

[Ex ia] IIC

TREI-5B-05

Для распределенных и обычных систем в различных областях промышленности. Экономичное решение для широкого круга задач.

Модульного типа с креплением на DIN-рейку

нет

Сигналы с выходов первичных преобразователей поступают на измерительные входы УПУ «TREI-5B». Далее происходит их преобразование в цифровой код и последующие измерения.

Результаты измерений передаются по цифровому протоколу RS-485 на средства визуализации.

Варианты исполнения УПУ «TREI-5B» определяются договором на поставку.

Фотография общего вида представлена на рисунке 1 для исполнений TREI-5B-02, TREI-5B-04 и на рисунке 2 - для исполнения TREI-5B-05.

Приказ Росстандарта №1377 от 03.07.2018, https://oei-analitika.ru

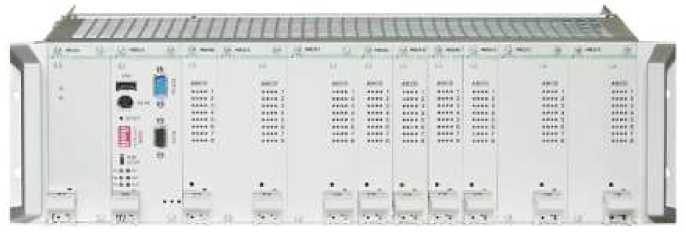

Рисунок 1 - Фотография общего вида для исполнений TREI-5B-02, TREI-5B-04

Приказ Росстандарта №1377 от 03.07.2018, https://oei-analitika.ru

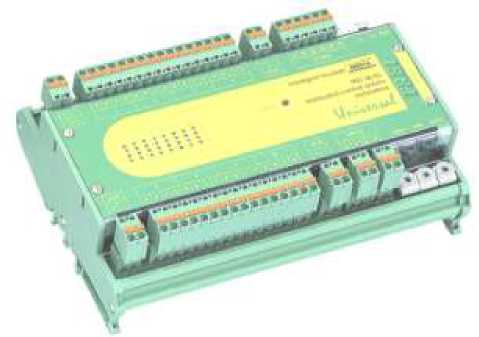

Рисунок 2 - Фотография общего вида для исполнения TREI-5B-05

Программное обеспечение

Идентификационные данные метрологически значимого программного обеспечения (далее - ПО), приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные метрологически значимого ПО для TREI-5B-02

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программа поверки каналов аналогового ввода

Программа поверки каналов аналогового вывода

Компонент поверки каналов импульсного ввода

Таблица температурной линеаризации

Номер версии (идентификационный номер ПО)

5.7

3.3

4.6

2.0

Цифровой идентификатор ПО

2141

E5E1

53A7

1349

Алгоритм вычисления контрольной суммы

CRC 16

Таблица 3 - Идентификационные данные метрологически значимого ПО для TREI-5B-04, TREI-5B-05

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программа метрологии

Программа поверки каналов аналогового ввода

Программа поверки каналов аналогового вывода

Таблица температурной линеаризации

Номер версии (идентификационный номер ПО)

1.0.3

1.0.2

1.0.2

6.0

Цифровой идентификатор ПО

8A99

5A68

DAC9

3733

Алгоритм вычисления контрольной суммы

CRC 16

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Все варианты исполнений УПУ TREI-5B содержат унифицированную номенклатуру измерительных каналов.

Нормирующее значение для пределов допускаемой приведенной погрешности (основной и дополнительной температурной) определено как больший из пределов измерений, если нулевое значение входного (выходного) сигнала находится на краю или вне диапазона измерений, или как сумма модулей пределов измерений канала, если нулевое значение находится внутри диапазона измерений.

Нормирующим значением для приведённой погрешности других типов каналов является верхний предел измерений.

Состав каналов аналогового ввода тока и напряжения приведен в таблице 4.

Таблица 4 - Состав каналов аналогового ввода тока и напряжения

Обозначение канала

Описание канала

Присутствие в УПУ

TREI-5B

-02

-04

-05

AI-0-5mA, AI-5mA, AI-10mA, AI-0-20mA, AI-4-20mA

Изолированные каналы аналогового ввода тока

+

+

+

AI-0-20mA-L, AI-4-20mA-L, AI-0-5mA-L, AI-0-20mA-L1, AI-4-20mA-L1

Изолированные каналы аналогового ввода тока

-

+

+

AI-0-20mA-N, AI-4-20mA-N, AI-0-5mA-N, AI-0-20mA-N1, AI-4-20mA-N1

Каналы аналогового ввода тока с общей точкой

-

+

+

Продолжение таблицы 4

Обозначение канала

Описание канала

Присутствие в УПУ

TREI-5B

AI-0-20mA-PR,

AI-4-20mA-PR

Изолированные каналы аналогового ввода тока, повышенной точности

+

+

+

AI-0-5mA-M, AI-5mA-M, AI-10mA-M, AI-0-20mA-M, AI-4-20mA-M

Изолированные каналы аналогового ввода тока с мультиплексированием

+

+

+

AI-0-20mA-NM,

AI-4-20mA-NM,

AI-0-5mA-NM

Каналы аналогового ввода тока с общей точкой

с мультиплексированием

-

+

+

AI-0-5V, AI-5V, AI-0-10V,

AI-10V, AI-0-19mV,

AI-19mV, AI-0-75mV, AI-75mV

Изолированные каналы аналогового ввода напряжения

+

+

+

AI-0-75mV-PR, AI-75mV-PR,

AI-0-5V-PR, AI-5V-PR, AI-0-10V-PR, AI-10V-PR

Изолированные каналы аналогового ввода напряжения, повышенной точности

+

+

+

AI-0-5V-M, AI-5V-M,

AI-0-10V-M, AI-10V-M,

AI-0-19mV-M, AI-19mV-M,

AI-0-75mV-M, AI-75mV-M

Изолированные каналы аналогового ввода напряжения с мультиплексированием

+

+

+

Примечание - Здесь и далее знаком «+» обозначены каналы, которые присутствуют в номенклатуре указанного УПУ TREI-5B, знаком «-» обозначены каналы, которые отсутствуют.

Диапазон измерений, входное сопротивление, пределы допускаемой основной приведенной погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, измерительных каналов аналогового ввода тока и напряжения представлены в таблице 5.

Таблица 5 - Метрологические характеристики измерительных каналов аналогового ввода тока и напряжения

Обозначение канала

Диапазон измерений

Входное сопротивление

Пределы допускаемой основной приведенной погрешности, %

Пределы допускаемой дополнительной приведённой температурной погрешности, %/10 °C

1

2

3

4

5

AI-0-5mA,

AI-5mA

от 0 до 5 мА от -5 до +5 мА

не более 170 Ом

±0,05

±0,025

AI-10mA

от -10 до +10 мА

не более 170 Ом

AI-0-20mA

AI-4-20mA

от 0 до 20 мА от 4 до 20 мА

не более 170 Ом

AI-0-20mA-PR

AI-4-20mA-PR

от 0 до 20 мА от 4 до 20 мА

не более 170 Ом

±0,025

±0,015

Продолжение таблицы 5

1

2

3

4

5

AI-0-5mA-M,

AI-5mA-M

от 0 до 5 мА от -5 до +5 мА

не более 170 Ом

±0,05

±0,025

AI-10mA-M

от -10 до +10 мА

не более 170 Ом

AI-0-20mA-M, AI-4-20mA-M

от 0 до 20 мА от 4 до 20 мА

не более 170 Ом

AI-0-5mA-L

от 0 до 5 мА

не более 410 Ом

±0,1

±0,05 в диапазоне от 0 (включ.) до +60 оС;

±0,1 в диапазоне от -60 до 0 оС

AI-0-20mA-L

AI-4-20mA-L

от 0 до 20 мА от 4 до 20 мА

не более 110 Ом

AI-0-20mA-N

AI-4-20mA-N

от 0 до 20 мА от 4 до 20 мА

не более 110 Ом

AI-0-20mA-NM

AI-4-20mA-NM

от 0 до 20 мА от 4 до 20 мА

не более 110 Ом

AI-0-20mA-L1

AI-4-20mA-L1

от 0 до 20 мА от 4 до 20 мА

не более 110 Ом

±0,2

±0,1

AI-0-20mA-N1

AI-4-20mA-N1

от 0 до 20 мА от 4 до 20 мА

не более 110 Ом

AI-0-5mA-N

от 0 до 5 мА

не более 110 Ом

±0,5

±0,25 в диапазоне от 0 (включ.) до +60 оС;

±0,5 в диапазоне от -60 до 0 оС

AI-0-5mA-NM

не более 110 Ом

AI-0-5V

AI-5V

AI-0-10V

AI-10V

от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до +10 В

не менее 30 кОм

±0,05

±0,025

AI-0-5V-M

AI-5V-M AI-0-10V-M

AI-10V-M

от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до +10 В

не менее 30 кОм

±0,05

±0,025

AI-0-19mV

от 0 до 19 мВ

не менее 350 кОм

±0,1

±0,025

AI-19mV

от -19 до +19 мВ

±0,05

AI-0-19mV-M

от 0 до 19 мВ

±0,1

±0,05

AI-19mV-M

от -19 до +19 мВ

±0,05

AI-0-75mV

от 0 до 75 мВ

±0,05

±0,025

AI-75mV

от -75 до +75 мВ

AI-0-75mV-M

от 0 до 75 мВ

±0,05

±0,025

AI-75mV-M

от -75 до +75 мВ

±0,05

±0,025

AI-0-75mV-PR

от 0 до 75 мВ

±0,025

±0,015

AI-75mV-PR

от -75 до +75 мВ

AI-0-5V-PR

от 0 до 5 В

не менее 30 кОм

±0,025

±0,015

AI-5V-PR

от -5 до +5 В

AI-0-10V-PR

от 0 до 10 В

AI-10V-PR

от -10 до +10 В

Состав каналов аналогового ввода сопротивления приведен в таблице 6.

В качестве задатчика тока для возбуждения измеряемого сопротивления в каналах AR используется модуль-мезонин OPC или модуль MSC. В каналах R3 и R4 используется источник тока, аппаратно совмещенный с измерительной частью. В каналах AR и R4 измеряемое сопротивление подключается по четырех проводной схеме, а в каналах R3 - по трёхпроводной схеме с компенсацией сопротивления общего провода.

Таблица 6 - Состав каналов аналогового ввода сопротивления

Обозначение канала

Описание канала

П] в У]

исутствие

ПУ TREI-5B

-02

-04

-05

AR-100Om, R3-100Om, R4-100Om

Каналы аналогового ввода сопротивления

+

+

+

AR-200Om, R3-200Om, R4-200Om

+

+

+

AR-500Om, R3-500Om, R4-500Om

+

+

+

AR-ЮООт-М, AR-200Оm-M, AR-500Оm-

M

Каналы аналогового ввода сопротивления с мультиплексированием

+

+

+

R3-100Om-M, R3-200Om-M, R3-500Om-M

+

+

+

R4-100Om-M, R4-200Om-M, R4-500Om-M

+

+

+

Диапазон измерений, пределы допускаемой основной приведенной погрешности и пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, измерительных каналов аналогового ввода сопротивления представлены в таблице 7.

Таблица 7 - Метрологические характеристики измерительных каналов аналогового ввода сопротивления

Обозначение канала

Диапазон измерений, Ом

Пределы допускаемой основной приведенной погрешности, %

Пределы допускаемой дополнительной приведённой температурной погрешности, %/10 °C

AR-100Om, R3-100Om, R4-100Om

±0,025

±0,015

AR-100Om-M, R4-100Om-M

от 0 до 100

±0,025

±0,025

R3-100Om-M

±0,04

±0,040

AR-200Om, R3-200Om, R4-200Om

±0,025

±0,015

AR-200Om-M, R4-200Om-M

от 0 до 200

±0,025

±0,025

R3-200Om-M

±0,04

±0,040

AR-500Om, R3-500Om, R4-500Om

±0,025

±0,015

AR-500Om-M, R4-500Om-M

от 0 до 500

±0,025

±0,025

R3-500Om-M

±0,04

±0,040

Для каналов аналогового ввода тока, напряжения и сопротивления:

  • - коэффициент ослабления помехи нормального вида не менее 55 дБ;

  • - коэффициент ослабления помехи общего вида частоты питающей сети не менее 100 дБ;

  • - коэффициент ослабления помехи общего вида постоянного тока не менее 100 дБ. Состав каналов аналогового вывода тока и напряжения приведен в таблице 8.

Активные каналы аналогового вывода тока и напряжения являются источниками сигнала, пассивные каналы аналогового вывода тока регулируют ток во внешней цепи.

Таблица 8 - Состав каналов аналогового вывода тока и напряжения

Обозначение канала

Описание канала

Присутствие в УПУ TREI-5B

-02

-04

-05

AO-0-20mA

Каналы аналогового вывода тока (активные)

+

+

-

AO-4-20mA

+

+

-

AO-E-0-20mA

Каналы аналогового вывода тока (пассивные и активные)

-

+

+

AO-E-4-20mA

-

+

+

AO-0-5V

Каналы аналогового вывода напряжения (активные)

-

+

-

AO-0-10V

-

+

-

Диапазон изменений выходного тока, выходное сопротивление, пределы допускаемой основной приведенной погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур каналов аналогового вывода тока и напряжения представлены в таблице 9.

Таблица 9 - Метрологические характеристики каналов аналогового вывода тока и напряжения

Обозначение канала

Диапазон выходного сигнала

Выходное сопротивление

Пределы допускаемой основной приведенной погрешности, %

Пределы допускаемой дополнительной приведённой температурной погрешности, %/10 °C

АО-0-20тА

АО-4-20тА

от 0 до 20 мА от 4 до 20 мА

не менее 5 МОм

±0,1

±0,050

АО-Е-0-20тА

АО-Е-4-20тА

от 0 до 20 мА от 4 до 20 мА

не менее 5 МОм

±0,05

±0,025

AO-0-5V AO-0-10V

от 0 до 5 В от 0 до 10 В

не более 0,05 Ом

±0,1

±0,050

Состав каналов аналогового ввода температуры с помощью термопреобразователей сопротивления приведен в таблице 10.

Нормированные статические характеристики измерительных каналов аналогового ввода температуры с помощью термопреобразователей сопротивления по ГОСТ 6651-2009, ГОСТ 6651-94, ГОСТ 6651-78.

В качестве задатчика тока для термопреобразователя сопротивления в каналах TR используется модуль-мезонин OPC или модуль MSC. В каналах T3 и T4 используется источник тока, аппаратно совмещенный с измерительной частью. В каналах TR и T4 измеряемое сопротивление подключается по четырех проводной схеме, а в каналах T3 - по трёхпроводной схеме с компенсацией сопротивления общего провода.

Таблица 10 - Состав каналов аналогового ввода температуры с помощью термопреобразователей сопротивления

Обозначение канала

НСХ

Канал с мульти-плексиро-ванием

Присутствие в

УПУ TREI-5B

-02

-04

-05

1

2

3

4

5

6

TR-50PQ TR-50PBQ TR-50PTC,

Т3-50РС, Т3-50РВС,

Т4-50РС, Т4-50РВС, Т4-50РТС

50 П

(а=0,00391)

ГОСТ 6651-2009

нет

+

+

+

Т1<-50РС-М, Т1<-50РВС-М,

Т3-50РС-М,

Т4-50РС-М, Т4-50РВС-М

50 П

(а=0,00391)

ГОСТ 6651-2009

да

+

+

+

TR-50P, TR-50PB, TR-50PT,

T3-50P, T3-50PB,

T4-50P, T4-50PB, T4-50PT

50 П (W100=1,3910) ГОСТ 6651-94

нет

+

+

+

TR-50P-M, TR-50PB-M,

T3-50P-M,

T4-50P-M, T4-50PB-M

50 П (W100=1,3910) ГОСТ 6651-94

да

+

+

+

1

2

3

4

5

6

TR-50PA, TR-50PBA, TR-50PTA, T3-50PA,

T3-50PBA, T4-50PA, T4-50PBA, T4-50PTA

Pt 50

(а=0,00385)

ГОСТ 6651-2009

нет

+

+

+

TR-50PA-M, TR-50PBA-M, T3-50PA-M,

T4-50PA-M, T4-50PBA-M

да

+

+

+

ТК-100РС, ТК-100РВС, TR-100PTC,

Т3-100РС, Т3-100РВС,

Т4-100РС, Т4-100РВС, Т4-100РТС

100 П

(а=0,00391)

ГОСТ 6651-2009

нет

+

+

+

TR-100PC-M, TR-100PBC-M,

Т3-100РС-М,

Т4-100РС-М, Т4-100РВС-М

да

+

+

+

TR-100P, TR-100PB, TR-100PT,

T3-100P, T3-100PB,

T4-100P, T4-100PB, T4-100PT

100 П (W100=1,3910) ГОСТ 6651-94

нет

+

+

+

TR-100P-M, TR-100PB-M,

T3-100P-M,

T4-100P-M, T4-100PB-M

да

+

+

+

TR-100PA, TR-100PBA, TR-100PTA,

T3-100PA, Т3-100РВА,

T4-100PA, Т4-100РВА, T4-100PTA

Pt 100

(а=0,00385)

ГОСТ 6651-2009

нет

+

+

+

TR-100PA-M, TR-100PBA-M,

T3-100PA-M,

T4-100PA-M, Т4-100РВА-М

Pt 100

(а=0,00385)

ГОСТ 6651-2009

да

+

+

+

TR-50M, Т3-50М, Т4-50М

50 М

(W100=1,4280)

ГОСТ 6651-94

нет

+

+

+

TR-50M-M, Т3-50М-М, T4-50M-M

да

+

+

+

ТК-100М, Т3-100М, Т4-100М

100 М (W100=1,4280) ГОСТ 6651-94

нет

+

+

+

ТК-100М-М, Т3-100М-М, Т4-100М-М

да

+

+

+

TR-50MA, Т3-50МА, Т4-50МА

50 М (W100=1,4260) ГОСТ 6651-94

нет

+

+

+

TR-50MA-M, Т3-50МА-М, Т4-50МА-М

да

+

+

+

ТК-100МА, Т3-100МА, Т4-100МА

100 М (W100=1,4260) ГОСТ 6651-94

нет

+

+

+

ТК-100МА-М, Т3-100МА-М, Т4-100МА-М

100 М (W100=1,4260) ГОСТ 6651-94

да

+

+

+

TR-50MC, Т3-50МС, Т4-50МС

50 M (а=0,00428) ГОСТ 6651-2009

нет

+

+

+

TR-50MC-M, Т3-50МС-М, Т4-50МС-М

да

+

+

+

ТК-100МС, Т3-100МС, Т4-100МС

100 M (а=0,00428) ГОСТ 6651-2009

нет

+

+

+

ТК-100МС-М, Т3-100МС-М, Т4-100МС-М

да

+

+

+

1

2

3

4

5

6

TR-100N, T3-100N, T4-100N

100 Н

нет

+

+

+

TR-100N-M, T3-100N-M, T4-100N-M

(а=0,00617)

ГОСТ 6651-2009

да

+

+

+

TR-21, T3-21, T4-21

21

нет

+

+

+

TR-21-M, T3-21-M, T4-21-M

ГОСТ 6651-78

да

+

+

+

TR-23, T3-23, T4-23

23

нет

+

+

+

TR-23-M, T3-23-M, T4-23-M

ГОСТ 6651-78

да

+

+

+

Диапазон измерений, пределы допускаемой основной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления, подключаемых к измерительным каналам по трех и четырех проводной схеме, и пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, приведены в таблице 11.

Таблица 11 - Метрологические характеристики каналов преобразования сигналов термопреобразователей сопротивления, подключаемых к измерительным каналам по трех и четырех проводной схеме

Обозначение канала

Диапазон измерений, °С

Пределы допускаемой основной абсолютной погрешности, °С

Пределы допускаемой дополнительной абсолютной температурной погрешности, °С/10 °С

1

2

3

4

TR-50P, T3-50P, T4-50P TR-100P, T3-100P, T4-100P

от -200 до +1100

±0,4

±0,25

TR-50PA, T3-50PA, T4-50PA TR-100PA, T3-100PA, T4-100PA

от -200 до +850

TR-50PC, Т3-50РС, Т4-50РС TR-100PC, Т3-100РС, Т4-100РС

от -200 до +850

±0,4

±0,25

TR-50PB, T3-50PB, T4-50PB TR-100PB, T3-100PB, T4-100PB

TR-50PBA, T3-50PBA, T4-50PBA TR-100PBA, Т3-100РВА, Т4-100РВА

от -200 до +400

±0,2

±0,1

TR-50PBC, Т3-50РВС, T4-50PBC TR-100PBC, Т3-100РВС, Т4-100РВС

TR-50PT, T4-50PT TR-100PT, T4-100PT

TR-50PTA, T4-50PTA TR-100PTA, T4-100PTA

от -50 до +80

±0,1

±0,06

TR-50PTC, Т4-50РТС TR-100PTC, Т4-100РТС

1

2

3

4

TR-50М, Т3-50М, Т4-50М ТК-100М, Т3-100М, Т4-100М

от -200 до +200

±0,2

±0,1

TR-50МА, T3-50МА, T4-50МА TR-100МА, T3-100МА, T4-100МА

от -50 до +200

TR-50МC, Т3-50МС, Т4-50МС ТК-100МС, Т3-100МС, Т4-100МС

от -180 до +200

TR-100N, T3-100N, T4-100N

от -40 до +180

±0,1

±0,07

TR-21, T3-21, T4-21

от -200 до +600

±0,3

±0,2

TR-23, T3-23, T4-23

от -50 до +180

Диапазон измерений, пределы допускаемой основной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления, подключаемых к измерительным каналам с мультиплексированием по трех и четырех проводной схеме, и пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов термопреобразователей сопротивления, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, приведены в таблице12.

Таблица 12 - Метрологические характеристики каналов преобразования сигналов термопреобразователей сопротивления, подключаемых к измерительным каналам с мультиплексированием по трех и четырех проводной схеме

Обозначение канала

Диапазон измерений, °С

Пределы допускаемой основной абсолютной погрешности,°С

Пределы допускаемой дополнительной абсолютной температурной погрешности, °С/10 °С

1

2

3

4

TR-50P-M, TR-100P-M

от -200 до +1100

±0,4

±0,4

TR-50PА-M, TR-100PА-M,

Т1<-50РС-М, TR-100P^M

от -200 до +850

T3-50P-M, T3-100P-M

от -200 до +1100

±0,6

±0,6

T3-50PА-M, T3-100PА-M

T3-50PC-M, T3-100PC-M

от -200 до +850

T4-50P-M, T4-100P-M

от -200 до +1100

±0,4

±0,4

T4-50PА-M, T4-100PА-M

T4-50PC-M, T4-100PС-M

от -200 до +850

TR-50PB-M, TR-100PВ-M, TR-50PBА-M, TR-100PВА-M, TR^PB^M, TR-100PВС-M

от -200 до +400

±0,2

±0,2

T4-50PB-M, T4-100PВ-M,

T4-50PBА-M, T4-100PВА-M,

T4-50PB^M, T4-100PВС-M

±0,3

±0,3

TR-50М-M, TR-100М-M

от -200 до +200

±0,2

±0,2

TR-50МА-M, TR-100МА-M

от -50 до +200

TR-50МC-M, TR-100МC-M

от -180 до +200

Т3-50М-М, Т3-100М-М

от -200 до +200

±0,4

±0,4

Т3-50МА-М, Т3-100МА-М

от -50 до +200

Т3-50МС-М, Т3-100МС-М

от -180 до +200

1

2

3

4

Т4-50М-М, Т4-100М-М

от -200 до +200

±0,3

±0,3

Т4-50МА-М, Т4-100МА-М

от -50 до +200

Т4-50МС-М, Т4-100МС-М

от -180 до +200

TR-100N-M

от -40 до +180

±0,1

±0,1

T3-100N-M

±0,3

±0,3

T4-100N-M

±0,2

±0,2

TR-21-M

от -200 до +600

±0,3

±0,3

T3-21-M

±0,4

±0,4

T4-21-M

±0,3

±0,3

TR-23-M

от -50 до +180

±0,3

±0,3

T3-23-M

±0,4

±0,4

T4-23-M

±0,3

±0,3

Состав каналов аналогового ввода температуры с помощью термопар и их диапазон измерений представлен в таблице 13. Реализованы каналы аналогового ввода температуры с помощью термопар следующего вида: изолированные и с мультиплексированием («-M» в обозначении канала).

Таблица 13 - Состав каналов аналогового ввода температуры с помощью термопар

Обозначение канала

НСХ по ГОСТ Р 8.585

Диапазон измерений, °С

Присутствие в УПУ

TREI-5B

-02

-04

-05

TC-S, TC-S-M,

S

от 0 до +1600

+

+

+

TC-B, TC-B-M,

B

от +300 до +1800

+

+

+

TC-J, TC-J-M,

J

от -200 до +1000

+

+

+

TC-T, TC-T-M,

T

от -250 до +370

+

+

+

TC-E, TC-E-M,

E

от -100 до +900

+

+

+

TC-K, TC-K-M,

K

от -200 до +1300

+

+

+

TC-N, TC-N-M,

N

от -200 до +1300

+

+

+

TC-L, TC-L-M, TC-L-F, TC-L-M-F

L

от -200 до +800

+

+

+

TC-A1, TC-A1-M

A-1

от 0 до +2500

+

+

+

TC-A2, TC-A2-M

A-2

от 0 до +1780

+

+

+

TC-A3, TC-A3-M

A-3

от 0 до +1780

+

+

+

Пределы допускаемой основной абсолютной погрешности преобразования сигналов термопар и пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов термопар, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, для измерительных каналов аналогового ввода температуры с помощью термопар и каналов с мультиплексированием представлены в таблице 14.

Таблица 14 - Метрологические характеристики измерительных каналов аналогового ввода температуры с помощью термопар и каналов с мультиплексированием

Обозначение канала

Диапазон измерений,

ОС

Пределы допускаемой основной абсолютной погрешности, ос

Пределы допускаемой дополнительной абсолютной температурной погрешности, ос/10 ос

1

2

3

4

TC-S,

от 0 до +100

±4

±0,5

TC-S-M

от +100 до +400

±3

±0,4

от +400 до +1600

±2

±0,4

от +300 до +500

±5

±1

TC-B,

от +500 до +650

±4

±0,8

TC-B-M

от +650 до +950

±3

±0,5

от +950 до +1800

±2

±0,4

от -200 до -150

±2

±1

TC-J,

от -150 до 0

±1

±0,8

TC-J-M

от 0 до +200

±0,8

±0,5

от +200 до +1000

±0,7

±0,5

от -250 до -200

±3

±1

TC-T, TC-T-M

от -200 до -100

±1,5

±0,4

от -100 до 0 от 0 до +200

±0,7

±0,5

±0,2 ±0,15

от +200 до +370

±0,4

±0,1

от -100 до 0

±1

±0,5

TC-E,

от 0 до +100

±0,7

±0,4

TC-E-M

от +100 до +300

±0,6

±0,4

от +300 до +900

±0,5

±0,4

TC-K,

от -200 до -50

±2

±1,5

TC-K-M

от -50 до +1300

±1

±0,8

от -200 до -100

±4

±2,5

TC-N,

от -100 до 0

±2

±1,5

TC-N-M

от 0 до +600

±1,5

±1

от +600 до +1300

±1

±0,6

TC-A1,

от 0 до +1500

±0,8

±0,5

TC-A1-M

от +1500 до +2500

±1

±0,8

TC-A2,

TC-A2-M

от 0 до +200

±0,8

±0,5

от +200 до +1000 от +1000 до =1780

±0,6

±0,8

±0,4

±0,5

TC-A3,

TC-A3-M

от 0 до +200

±0,8

±0,5

от +200 до +1000 от +1000 до +1780

±0,6

±0,8

±0,4

±0,5

TC-L, TC-L-M

от -200 до -100

±1,5

±0,8

от -100 до +200 от =200 до +800

±0,8

±0,5

±0,5

±0,3

Примечания

1 Пределы допускаемой погрешности преобразования сигналов термопар представлены

без учета погрешности преобразования температуры холодного спая.

  • 2 Для учета температуры холодного спая используется один из каналов преобразования сигналов от термопреобразователей сопротивления, пределы допускаемой основной абсолютной погрешности которого приведены в таблице 11. При этом общая погрешность измерительного канала определяется алгебраической суммой этих пределов с пределами погрешности термопары, термопреобразователя сопротивления и с пределами погрешности согласно данной таблицы.

  • 3 Для точек, попадающих на границы двух температурных диапазонов с разной допускаемой погрешностью, погрешность принимается для диапазона с большей температурой.

Пределы допускаемой основной абсолютной погрешности преобразования сигналов термопар c учетом погрешности преобразования температуры холодного спая и пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов термопар, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, для измерительных каналов аналогового ввода температуры с помощью термопар и каналов с мультиплексированием представлены в таблице 15.

Таблица 15 - Метрологические характеристики измерительных каналов аналогового ввода температуры с помощью термопар и каналов с мультиплексированием c учетом погрешности преобразования температуры холодного спая

Обозначение канала

Диапазон измерений, °С

Пределы допускаемой основной абсолютной погрешности, °С

Пределы допускаемой дополнительной абсолютной температурной погрешности, °С/10 °С

TC-L-F, TC-L-M-F

от -200 до -100 от -100 до +200 от +200 до +800

± (2,3 + 0,01-|и|)

± (1,6 + 0,01-И)

± (1,3 + 0,01-И)

±0,9

±0,6

±0,4

Примечания

  • 1 Пределы допускаемой погрешности преобразования сигналов термопар представлены с учетом погрешности преобразования температуры холодного спая.

  • 2 Для учета температуры холодного спая используется канал преобразования сигналов от термопреобразователей сопротивления с НСХ 50M ^м. таблицу 11) с подключенным термопреобразователем с НСХ 50М класс допуска С.

  • 3 Для точек, попадающих на границы двух температурных диапазонов с разной допускаемой погрешностью, погрешность принимается для диапазона с большей температурой.

  • 4 t - текущее значение температуры холодного спая.

Время установления показаний каналов аналогового ввода тока, напряжения, сопротивления, температуры (ввод сигналов термопар и термопреобразователей сопротивления) без мультиплексирования и время установления заданного значения выходного тока и напряжения любого канала аналогового вывода не более 1 с.

Время установления показаний каналов аналогового ввода тока, напряжения, сопротивления, температуры (ввод сигналов термопар и термопреобразователей сопротивления) с мультиплексированием не более 4 с.

Канал измерения температуры TMI с датчиком, интегрированным в модули ввода/ вывода, предназначен для измерений температуры холодного спая термопар, подключенных непосредственно к модулю ввода/вывода. Состав каналов измерений температуры TMI и диапазон измерений приведен в таблице 16.

Таблица 16 - Состав каналов измерений температуры TMI

Обозначение канала

Описание функции измерительного канала

Диапазон измерений,°С

Присутствие в УПУ TREI-5B

-02

-04

-05

TMI

Измерение температуры холодного спая термопар

от -60 до +60

-

-

+

Пределы допускаемой абсолютной погрешности в диапазоне рабочих условий +2 °С. Состав каналов импульсного ввода представлен в таблице 17.

Таблица 17 - Состав каналов импульсного ввода

Обозначение канала

Описание функции измерительного канала

Диапазон измерений

Минимальная длительность входного импульса и паузы, мкс

Максимальная частота на входе канала, кГц

Присутствие в

УПУ TREI-5B

-02

-04

-05

CI-NI-5,

CI-NI-12,

CI-NI-24

Измерение числа импульсов

от 0 до (232-1)

10

50

+

-

-

CI-DI-5,

CI-DI-12,

CI-DI-24, CI-DI-5-

N(P),

CI-DI-12-

N(P),

CI-DI-24-

N(P)

Измерение числа импульсов

от 0 до (232-1)

100

5

-

+

+

CI-FI-5,

CI-FI-12,

CI-FI-24

Измерение частоты следования импульсов

от 10 Гц до

50 кГц

10

50

+

-

-

CI-PI-5, CI-PI-12, CI-PI-24

Измерение периода следования импульсов

от 10 мкс до

114 мин

10

50

+

-

-

CI-TI-5,

CI-TI-12,

CI-TI-24

Измерение длительности импульса

от 10 мкс до

114 мин

10

50

+

-

-

CI-MI-5,

CI-MI-12,

CI-MI-24

Измерение:

  • - числа импульсов

  • - частоты следования импульсов

  • - периода следования импульсов

  • - длительности импульса

от 0 до (232-1) от 0,01 Гц до

100 кГц от 10 мкс до

150 с от 5 мкс до

150 с

5

100

-

+

-

Характеристики каналов импульсного ввода представлены в таблице 18.

Таблица 18 - Характеристики каналов импульсного ввода

Обозначение канала

Диапазон измерений

Минимальная длительность входного импульса и паузы, мкс

Максимальная частота на входе канала, кГц

1

2

3

4

CI-NI-5,

CI-NI-12,

CI-NI-24

от 0 до (232-1)

10

50

CI-DI-5,

CI-DI-12,

CI-DI-24,

CI-DI-5-N(P),

CI-DI-12-N(P),

CI-DI-24-n(p)

от 0 до (232-1)

100

5

CI-FI-5,

CI-FI-12,

CI-FI-24

от 10 Гц до 50 кГц

10

50

CI-PI-5,

CI-PI-12,

CI-PI-24

от 10 мкс до 114 мин

10

50

CI-TI-5,

CI-TI-12,

CI-TI-24

от 10 мкс до 114 мин

10

50

CI-MI-5,

CI-MI-12,

CI-MI-24

от 0 до (232-1) от 0,01 Гц до 100 кГц от 10 мкс до 150 с от 5 мкс до 150 с

5

100

Диапазоны входных напряжений и номинальный входной ток каналов импульсного ввода, представлены в таблице 19.

Таблица 19 - Диапазоны входных напряжений и номинальный входной ток каналов импульсного

ввода

Обозначение канала

Уровни входных сигналов, В

Номинальный входной ток, мА

Лог «0», не более

Лог «1»

CI-NI-5,   CI-DI-5,   CI-DI-5-N(P),   CI-FI-5,

CI-PI-5, CI-TI-5, CI-MI-5

1,0

от 3 до 8

5

CI-NI-12, CI-DI-12, CI-DI-12-N(P), CI-FI-12, CI-PI-12, CI-TI-12, CI-MI-12

2,5

от 8 до 18

5

CI-NI-24, CI-DI-24, CI-DI-24-N(P), CI-FI-24, CI-PI-24, CI-TI-24, CI-MI-24

5,0

от 15 до 36

8

Пределы допускаемой основной относительной погрешности 50 частоты опорного генератора модулей импульсного ввода +1-10-5.

Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С в диапазоне рабочих температур, +3-10-5.

Нестабильность частоты опорного генератора модулей импульсного ввода за 1 год не более +5-10-6.

Среднее квадратическое отклонение частоты опорного генератора модулей импульсного ввода за 100 с не более 1-10 -6.

Диапазон измеряемых частот импульсов положительной полярности, номинальное время измерений частоты в режимах F0, F1, F2, F3 и пределы допускаемой основной приведенной погрешности в каналах CI-FI-5, CI-FI-12, CI-FI-24 и CI-MI-5, CI-MI-12, CI-MI-24 должны соответствовать требованиям, приведенным в таблице 20.

Таблица 20 - Диапазон измеряемых частот импульсов положительной полярности, номинальное время измерений частоты в режимах F0, F1, F2, F3 и пределы допускаемой основной приведенной погрешности в каналах CI-FI-5, CI-FI-12, CI-FI-24 и CI-MI-5, CI-MI-12, CI-MI-24

Каналы

Режим

Время измерений, с

Диапазон измеряемых частот, Гц

Пределы допускаемой основной относительной погрешности измерений частоты

CI-FI

F0

1,67

от 10 до 50 000

3

S =ж + J

F1

3,35

F2

6,71

F3

13,4

CI-MI

-

и

от 0,01 до 1000

±0,01 %

1 мс

от 1000

до 100 000

Примечания

6о - основная относительная погрешность частоты опорного генератора канала; Тт - время измерения (счета), с;

f - результат измерений частоты, Г ц

Диапазон измерений периода следования импульсов в режимах D0, D1, D2, D3 (для каналов CI-PI) и диапазон измерений длительности импульсов отрицательной и положительной полярности в режимах P0, P1, P2, P3 (для каналов CI-TI) должен соответствовать требованиям, приведенным в таблице 21.

Диапазон измерений периода следования импульсов и диапазон измерений длительностей импульсов отрицательной и положительной полярности для каналов CI-MI должен соответствовать требованиям, приведенным в таблице 21.

Пределы допускаемой основной относительной погрешности измерений периода следования импульсов (для каналов CI-PI и CI-MI) и длительности импульсов (для каналов CI-TI и CI-MI) при условии, что длительности фронтов импульсов не превышают половины периода внутренней частоты заполнения, должны соответствовать требованиям, приведенным в таблице 21.

Таблица 21 - Диапазон измерений периода следования импульсов и диапазон измерений длительностей импульсов отрицательной и положительной полярности для каналов CI-MI

Каналы

Режим измерений длительности/ периода им

пульса

Длительность импульса/периода

Внутренняя частота заполнения (fm), кГц

Пределы допускаемой основной относительной погрешности измерений периода и длительности импульсов

CI-PI/ CI-TI

D0/P0

от 20 мкс до 14 мин

5 000

3

St = ±(S ^-г)

J m

D1/P1

от 20 мкс до 28 мин

2 500

D2/P2

от 20 мкс до 57 мин

1 250

D3/P3

от 20 мкс до 114 мин

625

CI-MI

-

от 10 мкс до 150 с

26 700

T J m

Примечания

6o - основная относительная погрешность частоты опорного генератора канала; Т - измеряемая длительность (период) импульса, с;

fm - внутренняя частота заполнения, Гц

Пределы допускаемой абсолютной погрешности счёта импульсов для каналов CI-NI и CI-DI должны быть ±1 импульс на каждые 100 000 импульсов.

Состав каналов импульсного ввода - измерений частоты вращения вала турбины приведен в таблице 22.

Таблица 22 - Состав каналов импульсного ввода - измерений частоты вращения вала турбины

Обозначение канала

Описание канала

Присутствие в УПУ TREI-5B

-02

-04

-05

CI-RP-24

Канал импульсного ввода частоты вращения вала турбины

+

+

-

Основные технические характеристики каналов импульсного ввода CI-RP-24 -измерений частоты вращения вала турбины приведены в таблице 23.

Таблица 23 - Основные технические характеристики каналов импульсного ввода CI-RP-24 -

измерений частоты вращения вала турбины

Наименование характеристики

Значение

Диапазон измерений, об/мин

от 1 до 100 000

Пределы допускаемой относительной погрешности измерений, %:

- в диапазоне до 100 об/мин

±0,1

- в диапазоне свыше 100 об/мин

±0,01

Верхний предел измерений частоты, кГц

15

Количество импульсов за один оборот вала

от 1 до 128

Амплитуда переменной составляющей сигнала, В, не менее

1,0

Постоянная составляющая сигнала, В

от 0,5 до 24

Нормирующие преобразователи серии NCM2 предназначены для преобразования переменного тока и напряжения в унифицированный токовый сигнал от 4 до 20 мА. Основные технические характеристики нормирующих преобразователей серии NCM2 приведены в таблице 24.

Таблица 24 - Основные технические характеристики нормирующих преобразователей серии

NCM2

Обозначение

Диапазон измерений

Частота измеряемого сигнала, Гц

Пределы основной приведенной погрешности преобразования,

%

Пределы дополнительной приведенной температурной погрешности преобразования, %/10°С

NCM2-1A

от 0 до 1 А

от 45 до 55

±0,5

±0,25

NCM2-2,5A

от 0 до 2,5 А

NCM2-5A

от 0 до 5 А

NCM2-10A

от 0 до 10 А

NCM2-25A

от 0 до 25 А

NCM2-150b

от 0 до 150 В

NCM2-300b

от 0 до 300 В

Технические характеристики УПУ «TREI-5B» приведены в таблице 25.

Таблица 25 - Технические характеристики УПУ «TREI-5B»

Наименование характеристики

Значение

Электрическое питание для:

- устройств TREI-5B-02, (-04) напряжение переменного тока, В

от 140 до 260

частота, Гц

от 49 до 51

- устройств TREI-5B-05 напряжение постоянного тока, В

от 20,4 до 28,8

Потребляемая мощность, В-А, не более:

- TREI-5B-02 и TREI-5B-04 (один установочный каркас)

80

- TREI-5B-05 (один модуль)

10

Класс защиты от поражения электрическим током согласно

ГОСТ Р МЭК 536:

- TREI-5B-02 и TREI-5B-04

I

- TREI-5B-05

III

Рабочие условия применения:

- температура окружающего воздуха, °С

TREI-5B-02 и TREI-5B-04

от -40 до +60

TREI-5B-05

от -60 до +60

- относительная влажность при температуре +35 °С, %

от 30 до 85

- атмосферное давление, кПа (мм рт. ст.)

от 84 до 106,7(от 630 до 800)

Габаритные размеры, мм, не более:

- TREI-5B-02 и TREI-5B-04 (установочный каркас)

485x135x245

- TREI-5B-05 (один модуль)

188x128x61

Масса, кг, не более:

- TREI-5B-02 и TREI-5B-04 (установочный каркас)

8

- TREI-5B-05 (один модуль)

0,5

Наработка на отказ устройств, ч, не менее

75 000

Знак утверждения типа

наносится на информационную табличку на корпусе УПУ «TREI-5B», а также на титульный лист руководства по эксплуатации и формуляра в левом верхнем углу типографским способом.

Комплектность средства измерений

Комплектность представлена в таблице 26.

Таблица 26 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

УПУ «TREI-5B»

Конструктивное исполнение и конфигурация (в том числе состав измерительных каналов) определяется формуляром

1

Базовое программное обеспечение

Конкретный номер сборки и контрольная сумма приложения, указанны в формуляре

1

Формуляр

TREI1.421457.101-00 ФО для УПУ TREI-5B-02;

TREI.421457.401 ФО, TREI.421457.401-01 ФО для

TREI-5B-04; TREI.421457.501 ФО, TREI.421457.501-01 ФО,

TREI.421457.501-02 ФО для TREI-5B-05

1

Руководство по эксплуатации

TREI1.421457.101-00 РЭ для УПУ TREI-5B-02;

TREI.421457.401 РЭ, TREI.421457.401-01 РЭ для TREI-5B-04; TREI.421457.501 РЭ, TREI.421457.501-01 РЭ,

TREI.421457.501-02 РЭ для TREI-5B-05

1

Методика поверки

TREI.421457.151 МП1

1

Поверка

осуществляется по документу TREI.421457.151 МП1 «Устройства программного управления TREI-5B. Методика поверки», утверждённому ФБУ «Пензенский ЦСМ» 20.12.2017 г.

Основные средства поверки:

- прибор для поверки вольтметров В1-12 (рег. № 6013-77);

- катушка электрического сопротивления Р331 100 Ом (рег. № 1162-58);

- вольтметр универсальный Щ31 (регистрационный № 6027-01);

- мера электрического сопротивления многозначная Р4833 (рег. № 7494-79);

- вольтметр универсальный В7-54/3 (рег. № 15250-96);

- частотомер электронно-счетный Ч3-54 (рег. № 5480-76);

- генератор импульсов Г5-60 (рег. № 5463-76;

- генератор импульсов Г5-54 (рег. № 4221-74);

- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (рег. № 2721-71);

- прибор для поверки вольтметров переменного тока В1-9 (рег. № 5596-76);

- трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (рег. № 19457-00);

- мультиметр цифровой прецизионный FLUKE 8508A (рег. № 25984-14);

- мера электрического сопротивления постоянного тока многозначная Р3026 (рег. № 8478-91);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых УПУ «TREI-5B» с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к устройствам программного управления «TREI-5B»

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 6651-94 Термопреобразователи сопротивления. Общие технические требования и методы испытаний

ГОСТ 6651-78 Термопреобразователи сопротивления ГСП. Общие технические условия

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Изготовитель

Акционерное общество «ТРЭИ» (АО «ТРЭИ»)

ИНН 5835112634

Адрес: 440028, г. Пенза, ул. Германа Титова, д. 1

Телефон (факс): (8412) 49-95-39

Е-mail: tr-penza@trei.biz

Web-сайт: www.trei.biz

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.




Приказ Росстандарта №1377 от 03.07.2018, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 июля 2018 г.

№    1377

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 31767 «Устройства программного управления «TREI-5B» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ТРЭИ» от 22 декабря 2017 г. № 2017/427 и № 2017/428 приказываю:

  • 1. Внести изменения в описание типа на устройства программного управления «TREI-5B», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 31404-08, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить поверку по документу TREI.421457.151 МП1 «Устройства программного управления «TREI-5B». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 20.12.2017 и интервал между поверками 2 года; для AI-0-20mA-Ll, AI-4-20mA-Ll, AI-0-20mA-Nl, AI-4-20mA-Nl-4 года. Распространить действие документа на поверку на все устройства программного управления «TREI-5B», выпущенные в период действия свидетельств об утверждении типа № 32930 и № 32930/1.

  • 3. Переоформить свидетельство об утверждении типа № 32930/1 «Устройства программного управления «TREI-5B», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 31404-08, в связи с внесением изменений в методику поверки.

  • 4.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1036ECDCO11E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приказ Росстандарта №1377 от 03.07.2018, https://oei-analitika.ru

С.С.Голубев




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
