МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

№ _____430____

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» ____________2024 г. № _зо

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 430

Лист № 1 Регистрационный № 24316-13 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы метеорологические МК-15 с анемометрами акустическими

Комплексы метеорологические МК-15 с анемометрами акустическими (далее -комплекс МК-15) предназначены для автоматических измерений вертикальной и горизонтальной скорости ветра, направления горизонтальной составляющей скорости ветра, температуры и относительной влажности воздуха, атмосферного давления.

Конструктивно в состав комплекса МК-15 входят: метеорологическая мачта М-82 (мачта М-82), анемометр акустический (далее - АА), датчик температуры и влажности воздуха (далее - ДТВ), датчик атмосферного давления (далее - ДАД), блок центральный (далее - БЦ), источник бесперебойного питания, персональный компьютер (далее - ПК), комплект кабелей.

Конструктивно АА выполнен в виде цилиндрического корпуса, внутри которого размещен каркас с двумя электронными платами. В верхнем фланце корпуса установлена решетка с шестью герметичными ультразвуковыми датчиками. На нижнем фланце установлены: разъем для подключения кабеля питания и связи, разъем для подключения ДТВ.

ДТВ (преобразователь влажности и температуры МР106А-Т7-W4W Rotronic) конструктивно расположен в пластмассовом корпусе. ДТВ поставляется в сборе с радиационной защитой и кабелем связи.

Конструктивно БЦ представляет собой прямоугольный пластмассовый корпус, внутри которого закреплено металлическое шасси с размещенными на нем платами контроллера, источником питания PS-45-24 MW и ДАД. Снаружи на узкой боковой стороне корпуса БЦ размещены: разъем для подключения сетевого кабеля, выключатель сетевого напряжения, разъем для подключения кабеля питания и связи с АА, разъем для подключения кабеля связи с ПК. Корпус БЦ имеет крышку, которая крепится к нижней части с помощью шести винтов.

ДАД (преобразователь давления и температуры кварцевый ПДТК-0,1-МР22) выполнен в виде металлического корпуса диаметром 38 мм и длиной 65 мм. На одном фланце корпуса расположен разъем для подачи питания и съема выходных сигналов, на другом фланце расположен штуцер, через который давление воздуха воздействует на чувствительный элемент.

Мачта М-82 состоит из опоры в виде трубы с фланцем, двух стальных труб неподвижной части диаметром 40 мм, длиной 2,5 м каждая, четырех труб поворотной части, металлических тросов с растяжками и деталями крепления. На неподвижной части мачты М-82 на высоте 2 м крепится хомут с кронштейном, на котором крепится ДТВ в радиационной защите. На верху подвижной части мачты М-82 приварен диск со штырем в центре диаметром 18 мм, высотой 40 мм. На штыре через переходник устанавливается АА. Подвижную часть мачты М-82 после установки АА поднимают в вертикальное положение и фиксируют болтами, в результате чего указанные АА оказываются на высоте 9,5 м.

Принцип действия комплекса МК-15 основан на преобразовании выходных параметров датчиков в цифровой код с последующим вычислением физических значений вертикальной и горизонтальной составляющих скорости ветра, направления горизонтальной составляющей скорости ветра, температуры воздуха, относительной влажности воздуха, атмосферного давления.

Все измеренные параметры визуально отображаются на экране монитора в цифровой и графической формах и хранятся в электронной памяти ПК.

Нанесение знака поверки на комплексы МК-15 не предусмотрено.

Заводской номер, состоящий из не менее, чем трех арабский цифр, наносится в виде наклейки на корпус блока центрального методом компьютерной графики с последующим ламинированием.

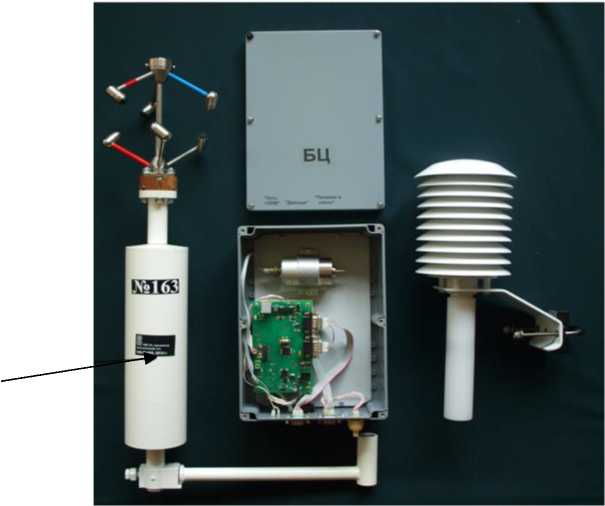

Общий вид комплекса МК-15 с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 1.

Место нанесения заводского номера и знака утверждения типа

Рисунок 1 - Общий вид комплекса МК-15

Пломбированию от несанкционированного доступа подвергается БЦ комплекса МК-15.

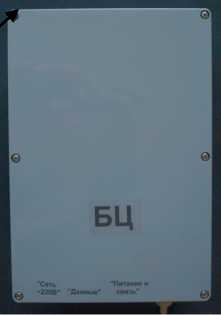

Схема пломбировки приведена на рисунке 2. Пломбирование выполнено пломбировочной чашкой типа 1 в месте крепления передней панели с корпусом вверху слева.

Рисунок 2 - Пломбирование БЦ комплекса МК-15

Комплексы метеорологические МК-15 с анемометрами акустическими имеют встроенное метрологически значимое программное обеспечение (далее - ПО) МАЕК.501300.102-1 34 01 «MK15MNT», предназначенное для приема и обработки информации в ПК. ПО комплекса МК-15 состоит из:

• - управляющей программы «e25_32ams», обеспечивающей организацию работы AA в режиме реального времени;

• - подпрограмм «amst» для обеспечения функционирования БЦ;

• - приложения «mk15mnt.exe» с файлом инициализации «mk15mt.ini» для ПК.

Примечание - файл инициализации mk15mt.ini является текстовым файлом, содержащим коэффициенты и директивы. Считывается приложением mk15mnt.exe при запуске.

Идентификационные данные (признаки) ПО указаны в таблицах 1, 2, 3.

Таблица 1 - Идентификационные данные управляющей программы АА

Таблица 2 - Идентификационные данные управляющей программы БЦ

Таблица 3 - Идентификационные данные ПО для ПК с файлом инициализации

Примечание - актуальный номер версии ПО и цифровой идентификатор ПО вносятся в раздел формуляра «Индивидуальные особенности изделия» и в протокол первичной поверки.

Специальных средств защиты метрологической части ПО АА и БЦ комплекса

МК-15 не требуется. Программное обеспечение АА и БЦ комплекса МК-15 записано в нестираемых ПЗУ, что исключает возможность удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.

Для защиты ПО для ПК комплекса МК-15 от несанкционированных изменений метрологически значимой части создаются два файла: Mk15Ty.sfv и MK15Tyi.sfr. Они содержат коды защиты SFV соответствующего файла. Эти файлы создаются с помощью: Total Commander -> Файлы -> Исходные CRC-суммы заносятся в формуляр МАЕК.416311.005ФО при выпуске комплекса МК-15.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 - «высокий».

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

наносится в виде наклейки на корпус блока центрального методом компьютерной графики с последующим ламинированием, а также на титульный лист руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность комплексов МК-15

Продолжение таблицы 6

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Комплекс метеорологический МК-15 с анемометром акустическим. Руководство по эксплуатации» МАЕК.416311.005 РЭ.

Технические условия «Комплекс метеорологический МК-15 с анемометром акустическим» МАЕК.416311.005 ТУ.

Федеральное государственное бюджетное учреждение «Научно -производственное объединение «Тайфун» (ФГБУ «НПО «Тайфун»)

ИНН 402501001

Юридический адрес: 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 82 Телефон: (48439) 7 15 40

Факс: (48439) 4 09 10

E-mail: post@typhoon.obninsk.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России») Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: (495) 583-99-23; Факс: (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № 30018-10.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 430

Лист № 1 Регистрационный № 48953-12 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики кислорода искробезопасные ДКИ

Датчики кислорода искробезопасные ДКИ предназначены для измерений объемной доли кислорода (О2) в воздухе рабочей зоны, в том числе шахт и прочих объектов горного производства.

Принцип действия датчиков кислорода искробезопасных ДКИ (далее - датчики) -электрохимический, измерительная ячейка на основе амперометрического принципа измерения вырабатывает токовый сигнал, пропорциональный содержанию кислорода.

Способ отбора пробы - диффузионный.

Конструктивно датчик выполнен в виде двух блоков - электронного и измерительного, соединенных между собой посредством пары разъемов или при помощи удлинительного кабеля. Измерительный блок может быть установлен на специально предусмотренное посадочное место рядом с электронным блоком или отдельно на расстоянии до 30 м.

Электронный блок состоит из двух изолированных камер, жестко скрепленных между собой. В верхней камере находятся электронные платы микроконтроллера и индикатора, а в нижней (под крышкой на петлях) - присоединительные зажимы и кнопки управления. Измерительный блок содержит чувствительный элемент и предусилитель сигнала.

Датчик имеет 3 кнопки для оперативного управления через систему меню с защитой от несанкционированного доступа.

Датчик обеспечивает следующие выходные сигналы:

• - показания цифрового индикатора с разрешающей способностью 0,1 %;

• - унифицированный искробезопасный аналоговый сигнал по напряжению от 0,4 до 2,0 В в диапазоне измерений объемной доли кислорода от 0 % до 25 %;

• - цифровой сигнал по интерфейсу RS485 MODBUS RTU (по дополнительному заказу);

• - релейный выход типа "сухой контакт", размыкающийся при достижении заданных пороговых значений, а также в случае обнаружения критической ошибки встроенной системой диагностики.

Общий вид датчиков представлен на рисунке 1.

Конструкцией датчика предусмотрена пломбировка винта корпуса мастикой пломбировочной (пластилином для опечатывания) от несанкционированного доступа. Схема пломбировки датчиков приведена на рисунке 2.

Заводской номер датчика наносится на табличку, расположенную на лицевой панели датчика, в виде цифрового обозначения типографским методом. Общий вид таблички с указанием заводского номера представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

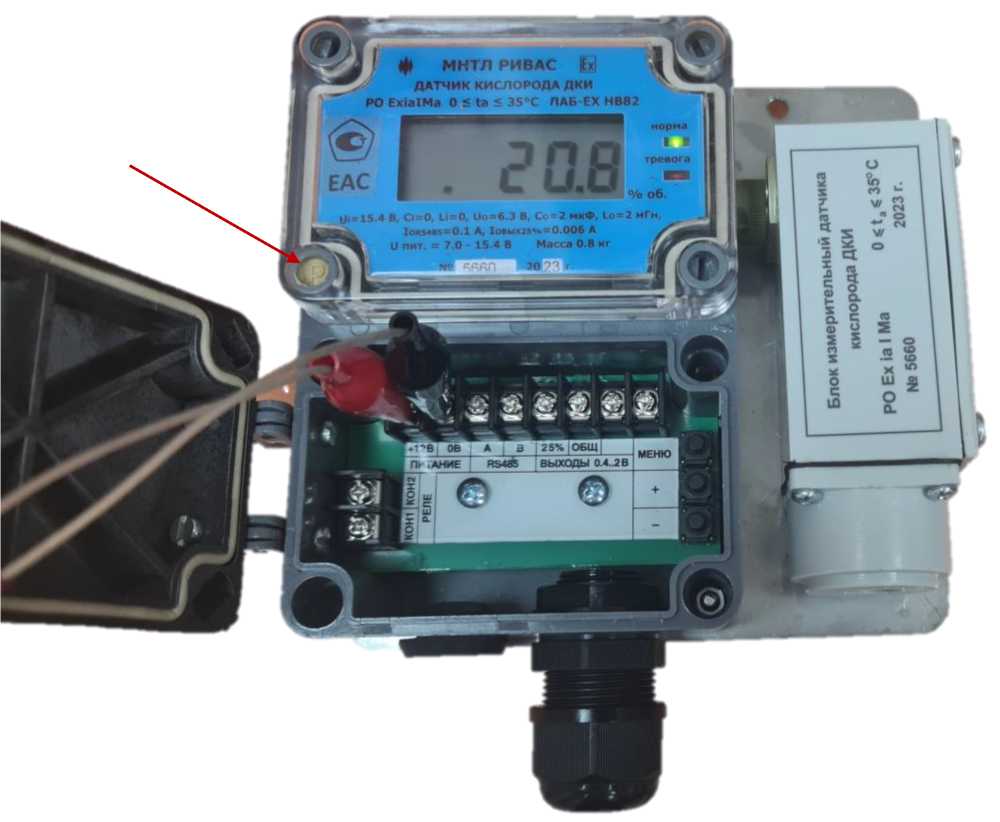

Рисунок 1 - Датчик кислорода искробезопасный ДКИ, общий вид

(место пломбировки корпуса датчика для ограничения доступа отмечено стрелкой)

Знак утверждения типа

Заводской номер

Рисунок 2 - Общий вид маркировки датчика с указанием места нанесения заводского номера и знака утверждения типа

Датчики кислорода искробезопасные ДКИ имеют встроенное программное обеспечение (ПО).

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения объемной доли кислорода в воздухе рабочей зоны и обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;

- отображение результатов измерений на жидкокристаллическом дисплее;

- формирование выходного аналогового и цифрового сигналов;

- диагностику аппаратной части датчика и целостности фиксированной части встроенного ПО.

ПО датчика реализует следующие расчетные алгоритмы:

1) вычисление значений объемной доли кислорода на основании данных от электрохимической измерительной ячейки;

2) вычисление значений выходного аналогового сигнала.

Влияние встроенного программного обеспечения датчиков учтено при нормировании метрологических характеристик.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики датчиков

Таблица 3 - Основные технические характеристики датчиков

наносится на титульный лист руководства по эксплуатации и на лицевую панель корпуса датчика типографским способом.

Таблица 4 - Комплектность датчика

приведены в разделе 11 «Порядок работы с датчиком» документа РЭ 421512-008-17282729-11 «Датчики кислорода искробезопасные ДКИ. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 421512-008-17282729-11 Датчики кислорода искробезопасные ДКИ. Технические условия.

Общество с ограниченной ответственностью Межотраслевая научно-техническая лаборатория «Ривас» (ООО МНТЛ «Ривас»)

ИНН 7720004185

Юридический адрес: 111625, г. Москва, ул. Каскадная, д. 20, к. 2, помещ. 4

Адрес места осуществления деятельности: 111625, г. Москва, ул. Каскадная, д. 20, к. 2, помещ. 4

Тел./факс (495) 971-23-89 / (901) 547-23-89

Web-сайт: www.rivas.ru

E-mail: info@rivas.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» февраля 2024 г. № 430

Лист № 1 Регистрационный № 83333-21 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенды тормозные силовые РЕМСТО-ТС

Стенды тормозные силовые РЕМСТО-ТС (далее по тексту - стенды) предназначены для измерений:

• - тормозной силы колеса;

• - массы транспортного средства, приходящейся на ось;

• - усилий на органах управления;

• - давления сжатого воздуха (только для моделей РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС13-1С9ЧМ, РЕМСТО-ТС13-2С9Ч, РЕМСТО-ТС13-2С9ЧМ, РЕМСТО-ТС16-1С9Ч, РЕМСТО-ТС16-2С9Ч, РЕМСТО-ТС13-1С9ЧБ, РЕМСТО-ТС13-1С9ЧМБ, РЕМСТО-ТС13-2С9ЧБ, РЕМСТО-ТС13-2С9ЧМБ, РЕМСТО-ТС16-1С9ЧБ, РЕМСТО-ТС16-2С9ЧБ).

В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, «дорога» движется с заданной скоростью. Роль дороги выполняют пары роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства со скоростью от 2,0 до 4,0 км/ч (в зависимости от конкретной модели). При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, передаётся на тензометрические датчики (мод. SH3-C3-1.0t-3B; рег. № 76409-19/ мод. H3-C3-1T-6B рег.№ 55371-19), которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы после обработки в электронном блоке стендов передаются на персональный компьютер и выводятся на экран монитора и печатающее устройство.

Измерение массы транспортного средства, приходящейся на ось, производится с помощью тензометрических датчиков мод. SH8C-C3-2.0t-4B, рег.№ 76409-19 / мод. H8C-C3-2T-SC, рег.№ 55371-19 для стендов с максимальной нагрузкой на ось 4 тонны или мод. SH8C-C3-5.0t-6B, рег. № 76409-19 / мод. H8C-C3-5T-6B2-SC, рег. № 55371-19 для стендов с максимальной нагрузкой на ось 13 и 16 тонн, размещаемых под несущей рамой блоков роликов.

Измерение усилий на органах управления тормозными системами автотранспортного средства производится с помощью тензометрических датчиков.

Измерение давления сжатого воздуха производится датчиком давления (мод. КОРУНД-ДИ-001М; рег. № 47336-16).

Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения диагностируемого транспортного средства.

Отдельными самостоятельными элементами конструкции для всех моделей стендов являются шкаф управления с размещенными в нём электрическими узлами управления, и компьютерная стойка с размещенными в ней персональным компьютером, монитором и устройствами ввода и вывода информации.

Обозначение модели стендов имеет общий вид: РЕМСТО-ТСX-YCZЧМБ,

где РЕМСТО-ТС - наименование модели;

X - максимально допустимая нагрузка на ось в тоннах;

YC - количество скоростей движения, имитируемое стендами:

• - 1С - одна скорость;

• - 2С - две скорости;

Z4 - максимальная мощность электродвигателей:

• - 4Ч - 4 кВт;

• - 9Ч - 11 кВт;

М - означает, что стенды выполнены в мобильном исполнении и укомплектованы заездными рампами.

Б - стенды выполнены в виде библока. Отсутствие данного индекса в наименовании модели означает, что стенды выполнены в виде моноблока.

Цветовое исполнение стендов может меняться по требованию заказчика или по решению изготовителя.

Идентификация стендов осуществляется визуальным осмотром рамы, где между блоками роликов расположена идентификационная наклейка с информацией о модели и серийным номере стенда, нанесенной методом печати. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.

Общий вид стендов представлен на рисунках 1 - 5. Общий вид блоков роликов представлен на рисунке 6. Общий вид шкафов управления представлен на рисунках 7 - 8. Общий вид приборной стойки представлен на рисунке 9. Пример идентификационной наклейки приведен на рисунке 10.

Нанесение знака поверки на стенды не предусмотрено.

Для предотвращения несанкционированного доступа производится пломбирование коммутационной коробки внутри блока роликов посредством нанесения пломбы-наклейки.

Место пломбировки показано на рисунке 11.

Место нанесения маркировочной таблицы

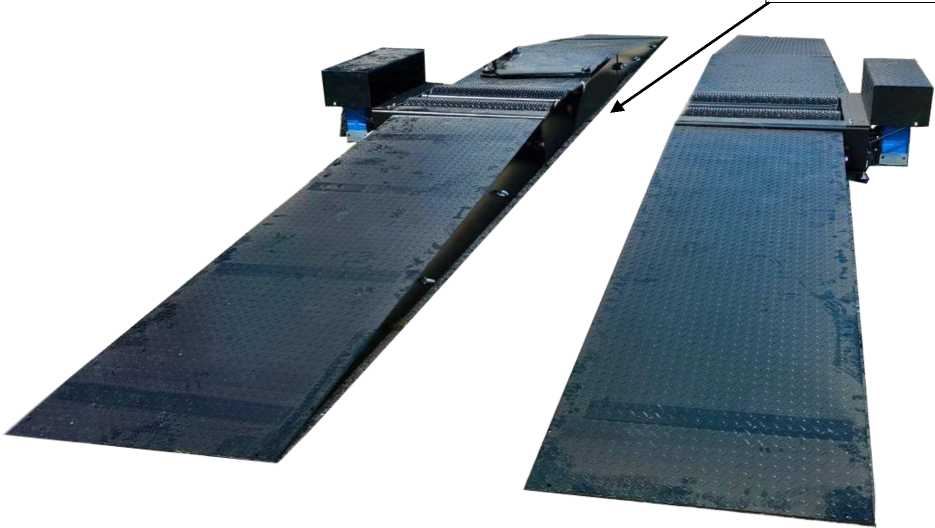

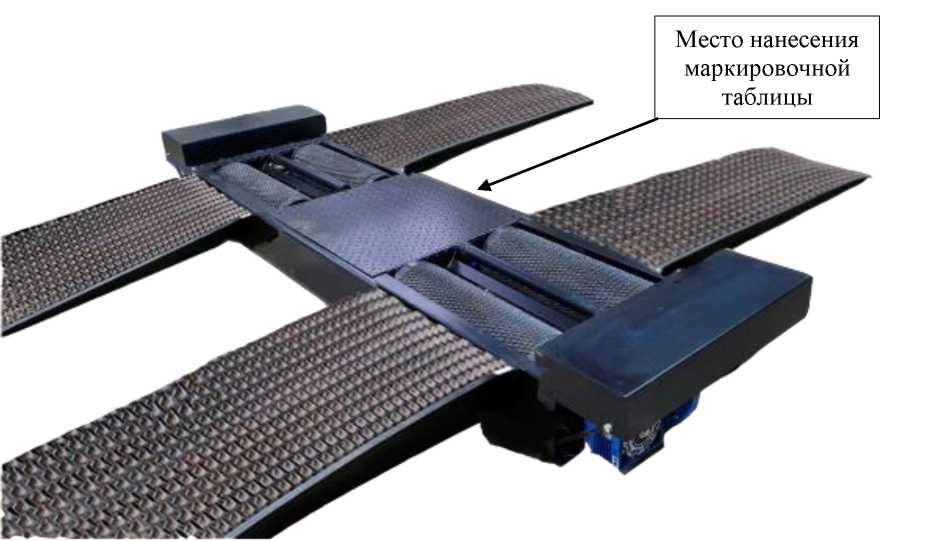

Рисунок 1 - Общий вид стендов модели

РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС13-2С9Ч,

РЕМСТО-ТС16-1С9Ч, РЕМСТО-ТС16-2С9Ч

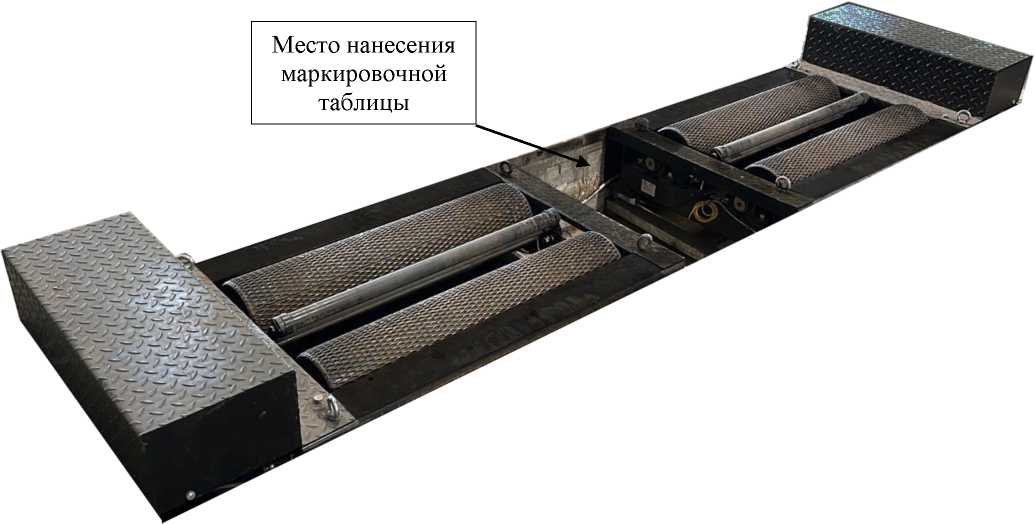

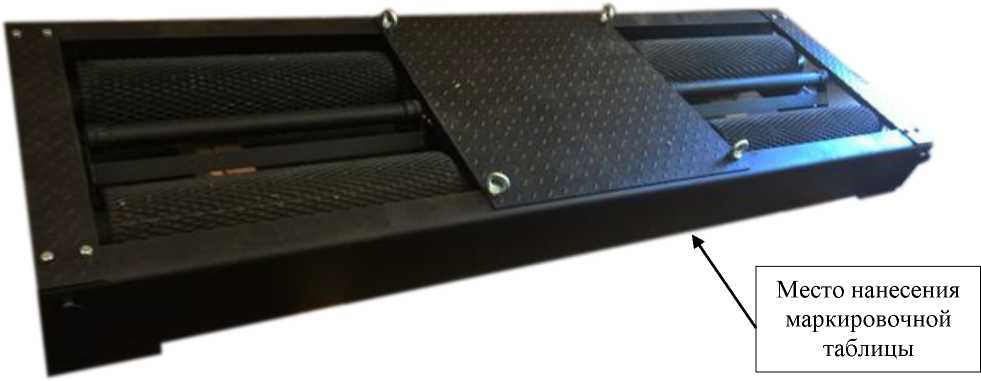

Рисунок 2 - Общий вид стендов модели

РЕМСТО-ТС4-1С4Ч

Место нанесения маркировочной таблицы

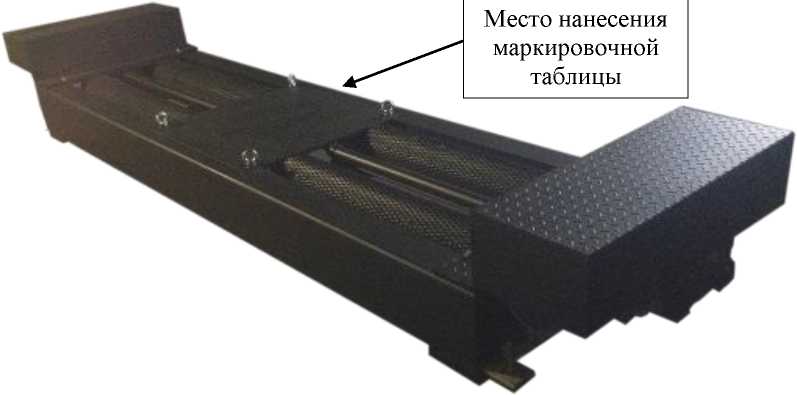

Рисунок 3 - Общий вид стендов модели

РЕМСТО-ТС13-1С9ЧМ, РЕМСТО-ТС13-2С9ЧМ, РЕМСТО-ТС4-1С4ЧМ

Место нанесения маркировочной таблицы

Рисунок 4 - Общий вид стендов модели

РЕМСТО-ТС13-1С9ЧБ, РЕМСТО-ТС13-2С9ЧБ, РЕМСТО-ТС16-1С9ЧБ,

РЕМСТО-ТС16-2С9ЧБ, РЕМСТО-ТС4-1С4ЧБ

Место нанесения маркировочной таблицы

Рисунок 5 - Общий вид стендов модели

РЕМСТО-ТС13-2С9ЧМБ, РЕМСТО-ТС13-1С9ЧМБ, РЕМСТО-ТС4-1С4ЧМБ

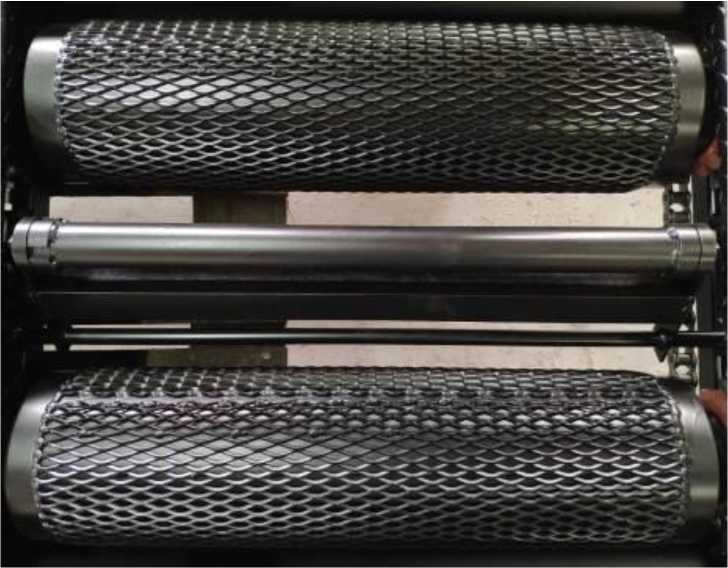

Рисунок 6- Общий вид блока роликов

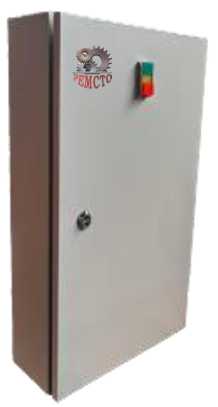

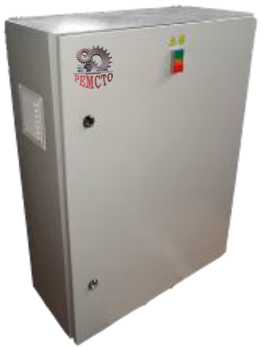

Рисунок 8 - Общий вид шкафа управления для двухскоростных моделей

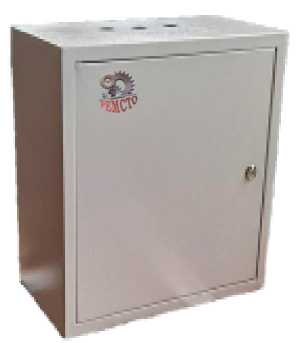

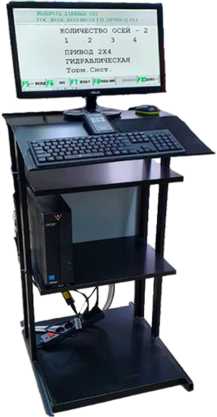

Рисунок 9 - Общий вид приборной стойки

Место нанесения заводского номера

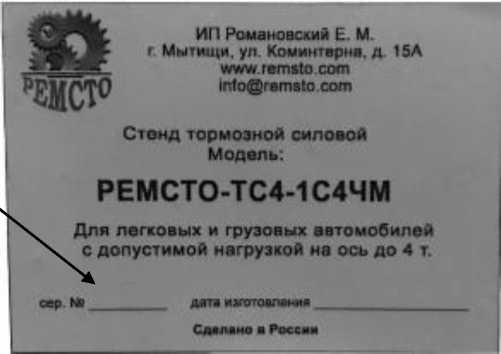

Рисунок 10 - Пример идентификационной наклейки

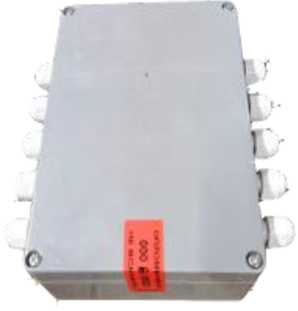

Рисунок 11 - Общий вид коммутационной коробки и место её пломбирования

Программное обеспечение «РЕМСТО-ПК» (далее - ПО) разработано специально для стендов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Встроенная в ПО процедура калибровки, позволяет оператору вносить изменения в основные параметры измерительных систем стендов. Вход в режим калибровки защищён ключом программной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации и паспорта методом печати.

Таблица 4 - Комплектность средства измерений

приведены в п. 1.1.5 «Устройство и работа» и р. 2 «Использование по назначению» документа «Стенды тормозные силовые РЕМСТО-ТС. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений силы, утвержденная приказом Росстандарта от 22 октября 2019 г. № 2498;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки;

ТУ 28.99.39-001-0117017582-2020 Стенды тормозные силовые РЕМСТО-ТС. Технические условия.

Индивидуальный предприниматель Романовский Егор Михайлович ИНН 771770491441

Адрес: 141009, Московская обл., г. Мытищи, ул. Коминтерна, д. 15А Тел.: 8(800) 222-73-57

E-mail: info@remsto.com

Индивидуальный предприниматель Романовский Егор Михайлович ИНН 771770491441

Адрес: 141009, Московская обл., г. Мытищи, ул. Коминтерна, д. 15А Тел.: 8(800) 222-73-57

E-mail: info@remsto.com

Общество с ограниченной ответственностью «ПРОММАШ (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 430

Лист № 1 Регистрационный № 84040-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения относительной вибрации ВК-306

Приборы для измерения относительной вибрации ВК-306 (далее - приборы ВК-306) предназначены для измерения относительной вибрации (виброперемещения) металлических токопроводящих частей промышленного оборудования.

Принцип действия приборов ВК-306 основан на определении относительной вибрации токопроводящих объектов по изменению значения вихревых токов, которые возбуждаются и измеряются датчиком прибора ВК-306. Измеренное значение преобразуется в аналоговый выходной сигнал согласующим усилителем. Приборы ВК-306 имеют индивидуальную градуировочную характеристику, приведенную в паспорте.

Приборы ВК-306 представляют собой преобразователь, состоящий из датчика и выносного согласующего усилителя (предусилителя), дополнительно могут комплектоваться вторичным блоком. В датчике размещена приемо-передающая катушка. Приборы ВК-306 имеют унифицированный выход по постоянному току диапазона от 4 до 20 мА или выход по переменному току и дополнительный выход по напряжению. Вторичный блок (при наличии) обеспечивает питание, вывод на дисплей измеренных значений, формирование аналоговых токовых выходных сигналов диапазонов от 4 до 20 мА и/или от 0 до 5 мА, сигнала переменного напряжения и дискретных сигналов превышения заданных уставок.

Приборы выпускаются в следующих модификациях (модели): ВК-316хх, ВК-316С, ВК-306 и ВК-306ИСД.

Приборы ВК-306 могут комплектоваться вторичными блоками модификации ВК-361Д, ВК-361ИСД или ВК-360В, которые отличаются конструктивным исполнением, наличием или отсутствием средств контроля заданных уставок, цифровой и линейно-дискретной индикации результатов измерений, контроля функционирования и регулирования.

Модификация ВК-316хх предназначена для измерений относительного виброперемещения с выходом по напряжению и переменному току. Данная модификация выпускается в следующих исполнениях: ВК-316, BK-316DIN и ВК-316Д, которые отличаются конструктивным исполнением предусилителей.

Модификация ВК-316С предназначена для измерений относительного виброперемещения с выходом по постоянному току. С вторичным блоком не применяется.

Модификация ВК-306 представляет собой ВК-316хх в комплекте с вторичным блоком ВК-316Д или ВК-360В.

Модификация ВК-306ИСД представляет собой ВК-316хх в комплекте с вторичным блоком ВК-361ИСД.

Приборы выпускаются для различных рабочих диапазонов температур эксплуатации, для идентификации допустимого рабочего диапазона температур эксплуатации конкретного исполнения модели прибора и вторичного блока к основному наименованию модели добавляется атрибут Т1 или Т2, см. таблицу 3. Стандартное исполнение приборов дополнительных индексов в наименовании не имеет.

Приборы (без вторичных блоков) выпускаются в взрывозащищенном исполнении и могут применятся во взрывоопасных зонах согласно Ех маркировки. По специальному заказу вторичные блоки тоже выпускаются во взрывозащищенном исполнении и могут применяться во взрывоопасных зонах согласно Ех маркировки. В модификацию вторичных блоков взрывозащищенного исполнения добавляется атрибут Ех.

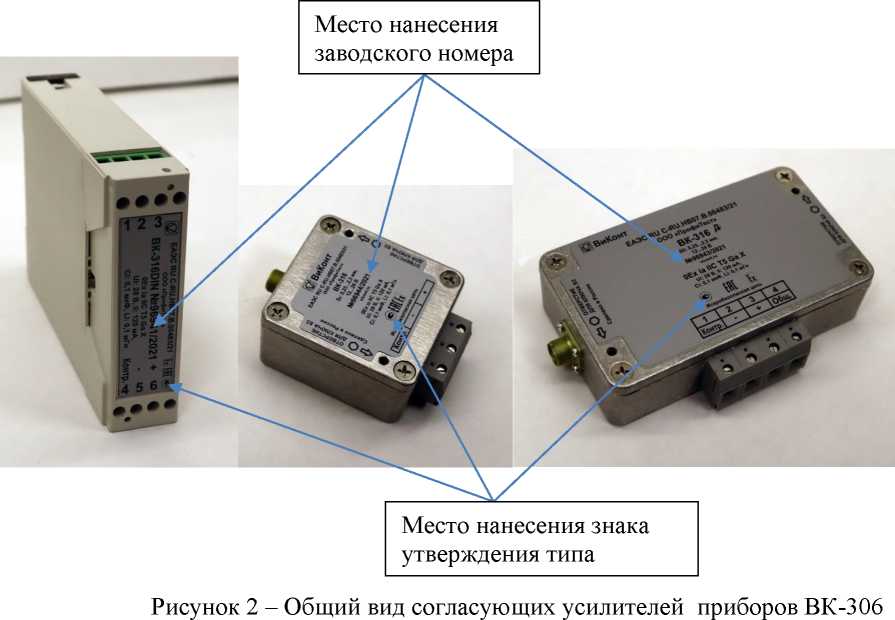

Общий вид датчиков приборов для измерения относительной вибрации ВК-306 приведен на рисунке 1. Общий вид согласующих усилителей приборов ВК-306 приведен на рисунке 2. Общий вид вторичных блоков приборов ВК-306 приведен на рисунке 3. Опломбирование от несанкционированного доступа приборов для измерения относительной вибрации ВК-306 не предусмотрено.

Заводские номера наносятся на лицевую панель корпуса согласующего усилителя и лицевую панель вторичного блока методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид датчиков приборов для измерения относительной вибрации ВК-306

Место нанесения заводского номера

Место нанесения знака утверждения типа

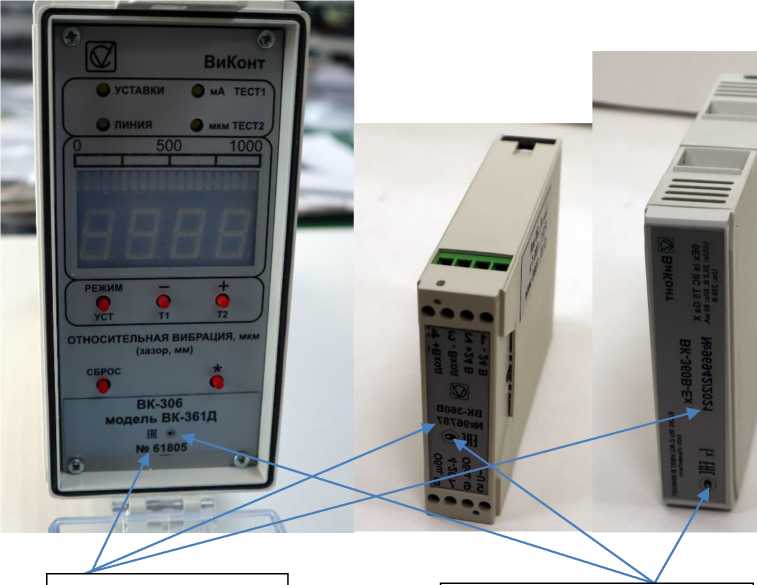

Рисунок 3 - Общий вид вторичных блоков приборов ВК-306

В состав вторичных блоков входит микроконтроллер, который имеет программное обеспечение (далее - ПО), выполняющее следующие функции:

- вычисление и цифровую индикацию относительной вибрации;

- формирование дискретных сигналов управления при превышении предупредительных и аварийных значений уставок относительной вибрации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3 - Основные технические характеристики

наносится на лицевые панели согласующего усилителя и вторичного блока методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 5 «Использование по назначению» руководства по эксплуатации ВТПР.421411.044 РЭ «Приборы для измерения относительной вибрации ВК-306. Руководство по эксплуатации».

ВТПР.421411.044 ТУ «Приборы для измерения относительной вибрации ВК-306. Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)

ИНН 7726553463

Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2 Телефон: +7 (495) 122-25-27

Факс: +7 (495) 122-27-86

E-mail: info@vicont.ru

Web-сайт: www.vicont.ru

Общество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт») ИНН 7726553463

Адрес: 115191, г. Москва, Холодильный пер., д. 3, к. 1, стр. 2 Телефон: +7 (495) 122-25-27

Факс: +7 (495) 122-27-86

E-mail: info@vicont.ru

Web-сайт: www.vicont.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» февраля 2024 г. № 430

Лист № 1 Регистрационный № 89562-23                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Каналы измерительные КД722

Каналы измерительные КД722 (далее - ИК) предназначены для измерений параметров вибрации (СКЗ виброускорения и СКЗ виброскорости) и температуры.

Принцип действия каналов в режиме измерения параметров вибрации основан на преобразовании уровня вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Принцип действия каналов в режиме измерений температуры основан на измерении и преобразовании электрического сопротивления встроенного термочувствительного элемента термисторного типа (NTC).

Каналы измерительные КД722 состоят из первичного вибропреобразователя (далее -датчик) модели КД719 или модели КД719м и вторичного преобразователя вибрации КД721 (далее - ВП).

Каналы измерительные КД722 выпускаются в двух модификациях: КД722 и КД722а, которые различаются наличием канала измерения температуры и поддиапазонами рабочих частот.

Датчик представляет собой пьезоэлектрический акселерометр со встроенным блоком электроники. Встроенный блок электроники датчика состоит из усилителя заряда, полосовых фильтров и термистора. Принцип действия датчика в режиме измерений параметров вибрации основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик. Электрический сигнал от датчика поступает на вторичный преобразователь.

Вторичный преобразователь представляет собой электронный блок с унифицированными выходами для измерения виброускорения, виброскорости и температуры; аналоговым выходом по напряжению для измерения виброускорения (с фильтром нижних частот 10 кГц) и цифровым выходом для измерения виброускорения, виброскорости и температуры, где поступающий на вход электрический сигнал проходит через фильтр нижних частот 3 кГц для измерений и расчета СКЗ виброускорения и 1 кГц для измерений и расчета СКЗ виброскорости (после интегратора).

Датчик подключается к вторичному преобразователю через интерфейс ICP и искробезопасный барьер, встроенный в ВП. Вторичный преобразователь передает измерительную информацию по протоколу Modbus-RTU, такую как виброускорение, виброскорость, температура, а также может передавать данные об измерении ударных импульсов в месте крепления датчика.

Заводские номера датчиков наносятся на корпус датчика методом лазерной гравировки в числовом формате. Заводские номера вторичных преобразователей наносятся на корпус вторичных преобразователей методом струйной печати в числовом формате.

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование средства измерений не предусмотрено.

Общий вид первичных вибропреобразователей (датчиков) представлен на рисунке 1. Общий вид вторичного преобразователя представлен на рисунке 2.

Место нанесения заводского номера

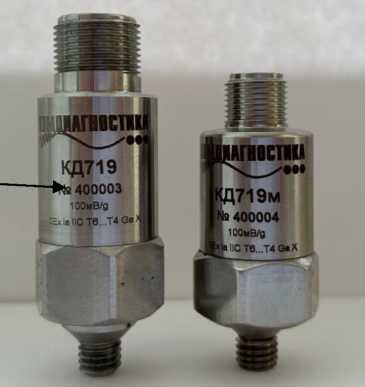

Рисунок 1 - Общий вид первичных вибропреобразователей

|ExiaGal

IICX

■пщшттш

ООО "КОМДИАГНОСТИКА'

Выход 4-20 мА

■мп

® •

Двгшх

Modbus

КД721

Вторичный преобразователь

ЕЯГЬ (Вс la Ge] IIC X

комдиагнстика

ООО "КОМДИАГНОСТИКА"

КД721

Вторичный преобразователь

Cxomi

■аса 1

2

Место нанесения заводского номера

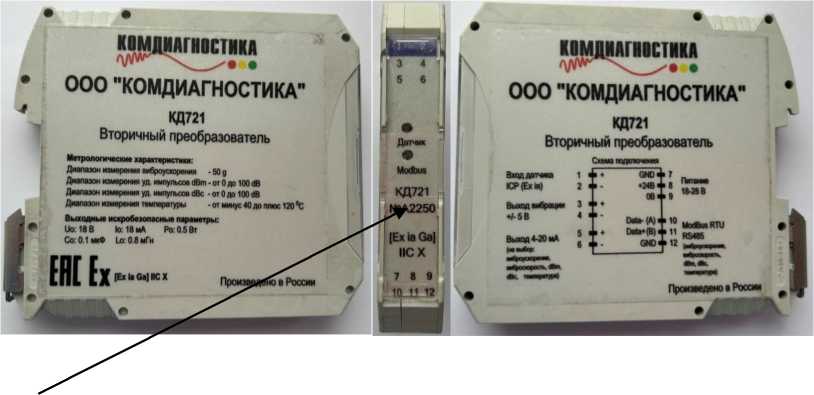

Рисунок 2 - Общий вид вторичного преобразователя

Программное обеспечение (далее - ПО), входящее в состав каналов измерительных КД722, предназначено для формирования параметров выходных сигналов и индикации результатов измерений.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации «Каналы измерительные КД722. Руководство по эксплуатации» КОМД.433642.012 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142

Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Адрес места осуществления деятельности: 141014, Московская обл., г. Мытищи, ул. Веры Волошиной, д. 73/73а

Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
