ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АКТИВНОСТИ РАДИОНУКЛИДОВ, УДЕЛЬНОЙ АКТИВНОСТИ РАДИОНУКЛИДОВ, ПОТОКА И ПЛОТНОСТИ ПОТОКА АЛЬФА-, БЕТА-ЧАСТИЦ И ФОТОНОВ РАДИОНУКЛИДНЫХ ИСТОЧНИКОВ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 декабря 2018 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также на основании внесенных изменений в План разработки (пересмотра) и утверждения государственных поверочных схем на 2018 г., утвержденных приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1342, приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единиц активности радионуклидов, удельной активности радионуклидов, потока альфа-, бета-частиц и фотонов радионуклидных источников (ГЭТ 6-2016), вторичных и рабочих эталонов, средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников в диапазоне активности радионуклидов от 1 до Г10¹³ Бк; в диапазоне удельной активности радионуклидов от 1 до Г10⁸ Бк/г, в диапазоне потока альфа-, бета-частиц и фотонов от 5 до Г10¹⁰ с'¹; в диапазоне плотности потока альфа-, бета-частиц и фотонов от 1 • 10^-3 до Г10⁷ с'^см^-2 и вводится в действие с 30 апреля 2019 г.

• 3.  Управлению технического регулирования и стандартизации (Д.А.Тощев) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить организацию работ по прекращению применения в качестве национального стандарта межгосударственного стандарта ГОСТ 8.033-96 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».

• 4.  ФГУП «ВНИИФТРИ» (С .И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

л Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036ЕЕ32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

УТВЕЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. №2841

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ

СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АКТИВНОСТИ РАДИОНУКЛИДОВ, УДЕЛЬНОЙ АКТИВНОСТИ РАДИОНУКЛИДОВ, ПОТОКА И ПЛОТНОСТИ ПОТОКА АЛЬФА-, БЕТА-ЧАСТИЦ И ФОТОНОВ РАДИОНУКЛИДНЫХ ИСТОЧНИКОВ

• 1.1 Поверочная схема распространяется на средства измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников и устанавливает порядок передачи единиц: активности радионуклидов -беккереля (Бк), удельной активности радионуклидов - беккереля на грамм (Бкт¹), потока альфа-, бета-частиц и фотонов - секунда в минус первой степени (с^-1) и плотности потока альфа-, бета-частиц и фотонов - произведение секунды в минус первой степени на сантиметр в минус второй степени (с^-1 •см^-2) этим средствам измерений от государственного первичного эталона при помощи вторичных и рабочих эталонов с указанием погрешностей и основных методов поверки.

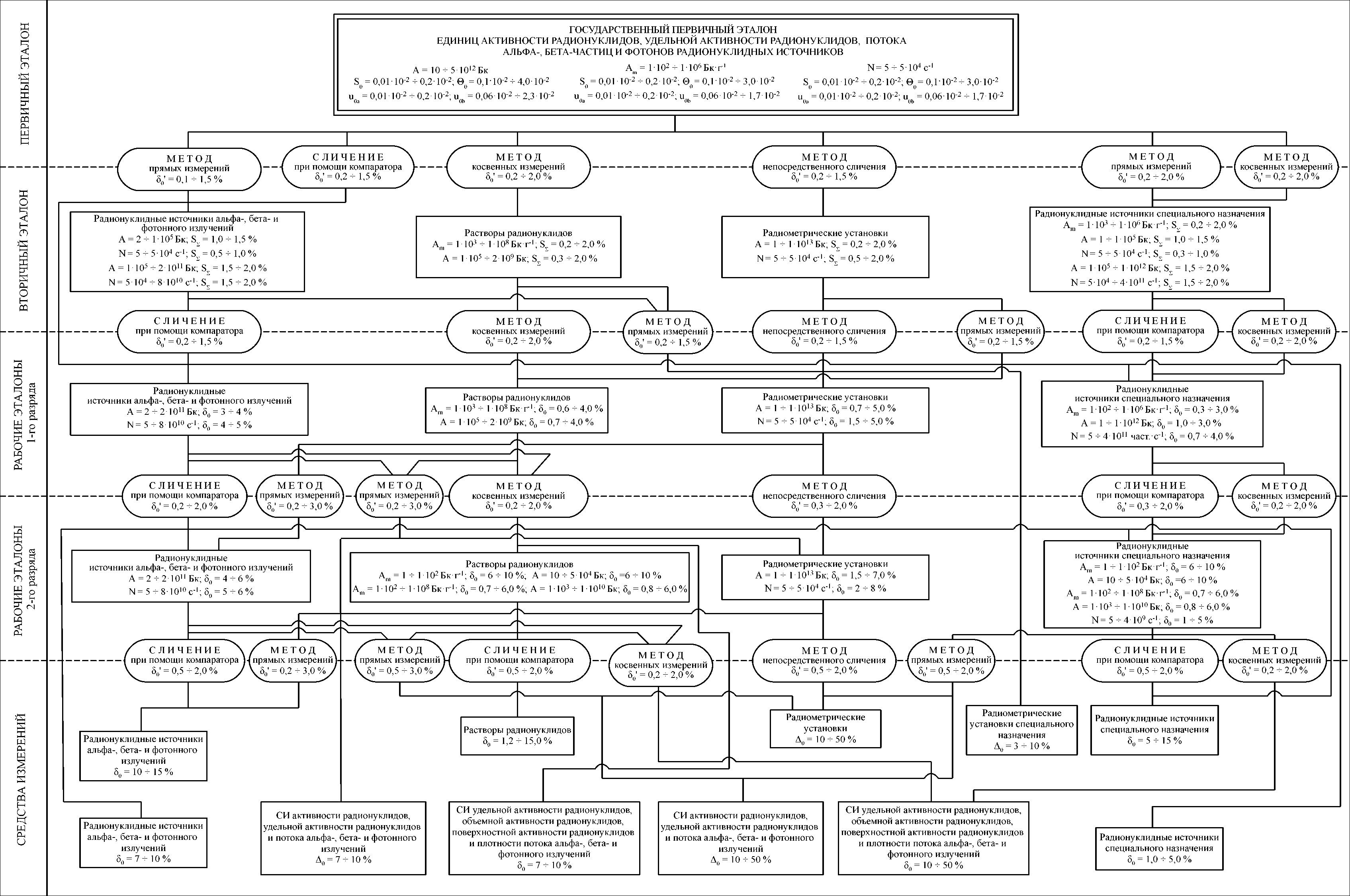

Чертеж поверочной схемы приведен в приложении А.

• 1.2 Допускается проводить поверку эталонов и средств измерений при помощи эталонов более высокой точности, чем предусмотрено поверочной схемой.

• 2.1  Государственный первичный эталон предназначен для воспроизведения и хранения единиц активности радионуклидов, удельной активности радионуклидов, потока альфа-, бета-частиц и фотонов радионуклидных источников и передачи этих единиц с помощью вторичных и рабочих эталонов средствам измерений, применяемым в Российской Федерации, с целью обеспечения единства измерений в стране в области ионизирующих излучений.

• 2.2  В основу измерений физических величин: активности радионуклидов, удельной активности радионуклидов, объёмной активности радионуклидов, поверхностной активности радионуклидов, потока альфа-, бета-частиц и фотонов, плотности потока альфа-, бета-частиц и фотонов, угловой плотности потока альфа-, бета-частиц и фотонов, а также дифференциальной плотности потока частиц и фотонов по энергии и других физических величин, единицы которых не воспроизводятся первичным эталоном, но связаны с единицами активности и удельной активности радионуклидов, потока альфа-, бета-частиц и фотонов радионуклидных источников, должны быть положены единицы, воспроизводимые первичным эталоном.

• 2.3  В состав государственного первичного эталона входят следующие радиометрические установки и средства измерений:

установка со счетчиками для бета-излучения для воспроизведения единиц активности бета-излучающих радионуклидов, удельной активности радионуклидов в растворах и потока (внешнего излучения) бета-частиц методом 4 пв-счета;

установка со счетчиками для альфа-излучения для воспроизведения единиц активности альфа-излучающих радионуклидов и потока (внешнего излучения) бета-частиц методом 2 па-счета и определенного телесного угла;

установка со счетчиками для альфа-, бета-, гамма- и характеристического рентгеновского излучения для воспроизведения единиц активности радионуклидов и удельной активности радионуклидов в растворах со сложными схемами распада методом совпадений;

установка с ионизационной камерой для гамма-излучения для воспроизведения единицы активности радионуклидов в источниках гамма-излучения ионизационным методом;

установка с калориметром для радионуклидов фотонного излучения и излучения спонтанно делящихся ядер;

установка с жидким сцинтиллятором для альфа-, бета-, фотонного излучений для воспроизведения единиц активности радионуклидов и удельной активности радионуклидов в растворах методом отношения двойных и тройных совпадений (метод TDCR);

установка со сцинтиллятором Na(I) для фотонного излучения для воспроизведения единиц активности радионуклидов и удельной активности радионуклидов методом 4 пу-счета;

комплект источников бета-излучения на основе радионуклидов ⁹⁰Sr+⁹⁰Y типа СО;

весы микроаналитические, диапазон от Г10^-5 до 200 г, цена деления Г10^-5г.

• 2.4 Государственный первичный эталон обеспечивает воспроизведение единиц в соответствующих диапазонах физических величин следующими методами измерений:

активности бета-излучающих нуклидов методом 4 лр5-счета в диапазоне от 1-10¹ до 54 0⁸ Бк, потока бета-частиц в диапазоне от 1-10¹ до 240⁴ с^-1 радионуклидных источников, удельной активности бета-излучающих нуклидов в диапазоне от 1-10³ до 1-10⁶ Бкт^-1 в растворах;

активности альфа-излучающих нуклидов методом 2 па-счета и определенного телесного угла в диапазоне от 1-10¹ до 5 40⁸ Бк, потока альфа-частиц в диапазоне от 5 до 5-10⁴ с^-1 радионуклидных источников;

активности нуклидов со сложными схемами распада методом совпадений в диапазоне от 1-10² до 1-10⁶ Бк, удельной активности в диапазоне от 1-10³ до 1-10⁶ Бкт¹ в растворах;

активности гамма-излучающих нуклидов в источниках ионизационным методом в диапазоне от 1-10⁶ до 1-10⁹ Бк;

активности нуклидов в источниках калориметрическим методом:

а) альфа-излучающих нуклидов в диапазоне от 1-10⁷ до 5 40¹² Бк;

б) бета-излучающих нуклидов в диапазоне от 1-10⁸ до 5 40¹² Бк;

в) альфа-гамма- и бета-гамма-излучающих нуклидов в диапазоне

от 1-10⁹ до 5*10¹¹ Бк;

г) спонтанно-делящихся нуклидов в диапазоне от 5 40⁴ до 1-10⁹ Бк;

удельной активности альфа-излучающих и бета-излучающих радионуклидов методом TDCR в диапазоне от 1-10³ до 1-10⁶ Бк-г’¹, активности радионуклидов в диапазоне от l • 10¹ до 5-10⁴ Бк в растворах;

удельной активности гамма-излучающих радионуклидов со сложными схемами распада методом 4 пу-счета в диапазоне от 1-10² до 1-10⁶ Бк-г^-1 в растворах, активности радионуклидов в диапазоне от 5 - 10³ до 5 - 10⁴ Бк - в источниках.

• 2.5  Государственный первичный эталон обеспечивает воспроизведение единиц со следующими составляющими погрешности и стандартной неопределённости:

активности радионуклидов А, Бк: среднее квадратическое отклонение (СКО), S₀, от 0,01-10’² до 0,2-10^-2, неисключённая систематическая погрешность (НСП), 0₀, от 0,1-10^-2 до 4 -10^-2, стандартная неопределённость по типу А, u_0a, от 0,0V10"² до 0,2^10^-2, стандартная неопределённость по типу B, u_0b, от 0,06 •Ю^-2 до 2,3 -10^-2 (в зависимости от типа радионуклидов);

удельной активности радионуклидов А_т, Бк-г’¹: S₀ от 0,01-10^-2 до 0,2-10^-2, 0₀ от 0,1-10^-2 до 3 -10^-2, u_0a от 0,01-10^-2 до 0,2-10^-2, u_0b от 0,06-10^-2 до 1,7-10^-2;

потока альфа-, бета-частиц N, с^-1: S₀ от 0,01-10^-2 до 0,2-10^-2, 0о 0,5-10^-2, uoa от 0,01-10’² до 0,2-10^-2, иоь= 0,3-10^-2;

потока фотонов N, с^-1: S₀ от 0,05-10^-2 до 0,11-10^-2, 00 от 0,1-10^-2 до 3-10^-2, u0aот 0,05-10^-2 до 0,11-10^-2, Ц)ъот 0,06-10^-2 до 1,7-10^-2

• 2.6  Для обеспечения воспроизведения единиц активности и удельной активности радионуклидов, потока альфа-, бета-частиц и фотонов с указанной точностью должны быть соблюдены правила содержания и применения первичного эталона, утверждённые в установленном порядке.

• 2.7  Государственный первичный эталон применяют для передачи единиц активности и потока частиц вторичным эталонам - радионуклидным источникам методом прямых измерений, удельной активности радионуклидов растворам и источникам специального назначения методом косвенных измерений, активности и потока частиц радиометрическим установкам методом непосредственного сличения, активности радионуклидов и потока частиц -радионуклидным источникам бета-излучения с активностью более 1-10⁵ Бк методом сличения при помощи компаратора. Предусмотрена также возможность передачи единиц активности и потока частиц методом прямых измерений радионуклидным источникам - рабочим эталонам 1-ого разряда.

• 3.1 В качестве вторичных эталонов единиц активности радионуклидов и потока частиц применяют:

а)  радионуклидные радиометрические источники с активностью радионуклидов в диапазоне от 2 до 2-10¹¹ Бк и потоком частиц в диапазоне от 5 до 8-10¹⁰ с^-1;

б) растворы радионуклидов в диапазоне 1-10⁵ до 2-10⁹ Бк-г^-1;

в) радионуклидные источники специального назначения для поверки средств измерений, применяемых в медицине, радиационном мониторинге, ядерных технологиях и других областях с активностью радионуклидов в диапазоне от 1 до 1-10¹² Бк и потоком частиц в диапазоне от 5 до 4 •IO¹¹ с^-1;

г) радиометрические установки со счётчиками, спектрометрами, ионизационными камерами альфа-, бета- частиц и фотонов для измерений активности радионуклидов от 1 до 1 • 10¹³ Бк и потока частиц от 5 до 5•IO⁴ с^-1.

• 3.2 В качестве вторичных эталонов единицы удельной активности радионуклидов применяют растворы радионуклидов в диапазоне от V10³ до V10⁸ Бк-г^-1 и радионуклидные источники специального назначения в диапазоне от V10³ до V10⁶ Бк-г¹.

• 3.3 Суммарное среднее квадратическое отклонение результата измерений вторичных эталонов не должно превышать значений, указанных в

таблице 1.

Таблица 1 - Нормируемые метрологические характеристики вторичных и рабочих (разрядных) эталонов

Продолжение таблицы 1

• 3.4 Вторичные эталоны применяют для передачи единиц рабочим эталонам 1-ого разряда и средствам измерений специального назначения.

  • 3.4.1 Радионуклидные радиометрические источники применяют для передачи единиц активности радионуклидов и потока частиц рабочим эталонам 1-го разряда - радионуклидным радиометрическим источникам, радионуклидным источникам специального назначения - методом сличения при помощи компаратора, радиометрическим установкам - методом прямых измерений.

  • 3.4.2 Растворы радионуклидов применяют для передачи единицы удельной активности радионуклидов рабочим эталонам 1-го разряда -растворам радионуклидов и радионуклидным источникам специального назначения - методом косвенных измерений, единицы активности радионуклидов рабочим эталонам 1-го разряда - растворам и радиометрическим установкам и средствам измерений специального назначения - методом прямых измерений.

  • 3.4.3 Радиометрические установки применяют для передачи единицы активности радионуклидов рабочим эталонам 1-го разряда - растворам радионуклидов, радионуклидным источникам и радионуклидным источникам специального назначения - методом прямых измерений, радиометрическим установкам - методом непосредственного сличения.

  • 3.4.4 Радионуклидные источники специального назначения применяют для передачи единицы удельной активности радионуклидов рабочим эталонам 1-го разряда - радионуклидным источникам специального назначения -методом косвенных измерений, единиц активности и потока частиц - методом сличения при помощи компаратора.

4.1Рабочие эталоны 1-ого разряда

• 4.1.1 В качестве рабочих эталонов 1-го разряда применяют:

а) радионуклидные радиометрические источники:

активность радионуклидов в диапазоне от 2 до 2-10¹¹ Бк;

поток частиц в диапазоне от 5 до 8 •IO¹⁰ с^-1;

б) растворы радионуклидов:

удельная активность радионуклидов в диапазоне

от 1-10³ до Г10⁸ Бк-г^-1;

активность радионуклидов в диапазоне от 1-10⁵ до 2-10⁹ Бк;

в) радиометрические установки:

активность радионуклидов в диапазоне от 1 до 1-10¹³ Бк;

поток частиц в диапазоне от 5 до 5-10⁴ с^-1;

г) радионуклидные источники специального назначения: активность радионуклидов в диапазоне от 1 до 1-10¹² Бк; удельная активность радионуклидов в диапазоне

от 1-10² до 1-10⁶ Бк-г^-1;

поток частиц в диапазоне от 5 до 4 -10¹¹ с^-1.

• 4.1.2 При поверке эталонов указывают предел допускаемых значений доверительных границ погрешности эталонов 5₀. Доверительные границы относительной погрешности рабочих эталонов 1-го разряда при доверительной вероятности 0,95 не должны превышать значения, указанные в таблице 1.

• 4.1.3 Рабочие эталоны 1-го разряда применяют для передачи единиц рабочим эталонам 2-го разряда:

радионуклидным радиометрическим источникам и источникам специального назначения единиц активности радионуклидов и потока частиц -методом прямых измерений и методом сличения при помощи компаратора;

растворам и источникам специального назначения единицы удельной активности радионуклидов - методом косвенных измерений;

радиометрическим установкам единиц активности радионуклидов и потока частиц - методом прямых измерений и методом непосредственного сличения.

• 4.1.4 В поверочной схеме предусмотрена возможность поверки средств измерений - радиометров активности, удельной активности и потока альфа-, бета- и фотонного излучений, применяемых при радиационном контроле с пределами допускаемых относительных погрешностей средств измерений Д₀ от 7 до 10 % методом прямых измерений с использованием рабочих эталонов 1-го разряда.

• 4.1.5 В поверочной схеме предусмотрена возможность поверки средств измерений - радиометров удельной объёмной, поверхностной активности радионуклидов и плотности потока альфа-, бета- и фотонного излучений, применяемых при радиационном контроле с пределами допускаемых относительных погрешностей средств измерений от 7 до 10 % методом косвенных измерений с использованием рабочих эталонов 1-го разряда.

• 4.2 Рабочие эталоны 2-ого разряда

• 4.2.1 В качестве рабочих эталонов 2-го разряда применяют:

а) радионуклидные радиометрические источники:

активность радионуклидов в диапазоне от 2 до 2-10¹¹ Бк;

поток частиц в диапазоне от 5 до 8•10¹⁰ с^-1;

б) растворы радионуклидов:

удельная активности радионуклидов в диапазоне от 1 до 1 •IO⁸ Бк-г¹; активность радионуклидов в диапазоне от 10 до 1-10¹⁰ Бк;

в) радиометрические установки:

активность радионуклидов в диапазоне от 1 до 1-10¹³ Бк;

поток частиц в диапазоне от 5 до 5-10⁴ с^-1;

г) радионуклидные источники специального назначения: активность радионуклидов в диапазоне от 10 до 1-10¹⁰ Бк; удельная активность радионуклидов в диапазоне от 1 до1 10⁸ Бк-г^-1; поток частиц в диапазоне от 5 до 4-10⁹ с^-1.

• 4.2.2 При поверке эталонов указывают предел допускаемых значений доверительных границ погрешности эталонов 5₀. Доверительные границы относительной погрешности рабочих эталонов 2-го разряда при доверительной вероятности 0,95 не должны превышать значения, указанные в таблице 1.

• 4.2.3 Рабочие эталоны 2-го разряда применяют для поверки следующих средств измерений:

радионуклидных радиометрических источников альфа-, бета- и фотонного излучений по активности радионуклидов и потоку частиц - методом прямых измерений и методом сличения при помощи компаратора, радионуклидных источников специального назначения - методом сличения при помощи компаратора;

растворов радионуклидов по активности радионуклидов - методом сличения при помощи компаратора;

средств измерений активности, удельной радионуклидов и потока частиц альфа-, бета и фотонного излучений-методом прямых измерений, средств измерений удельной, объёмной, поверхностной активности радионуклидов и плотности потока частиц альфа-, бета и фотонного излучений-методом косвенных измерений;

радиометрических установок по активности радионуклидов и потоку частиц-методом прямых измерений и методом непосредственного сличения, радиометрических установок специального назначения - методом прямых измерений.

5.1 В качестве средств измерений применяют:

а) радионуклидные радиометрические источники альфа-, бета и фотонного излучений, используемые в медицине, радиационных технологиях, радиоизотопном приборостроении и других областях - с доверительными границами относительной погрешности 5₀ от 7 до 10 % и от 10 до 15 % при доверительной вероятности 0,95, радионуклидные источники специального назначения - с доверительными границами относительной погрешности измерений 5₀ от 1 до 5 % и от 5 до 15 % при доверительной вероятности 0,95;

б) растворы радионуклидов с доверительными границами относительной погрешности измерений от 1,2 до 15 % при доверительной вероятности 0,95;

в)  радиометры удельной, объёмной, поверхностной активности радионуклидов и плотности потока альфа-, бета- и фотонного излучений, применяемые при радиационном контроле объектов окружающей среды, оборудования, одежды, пищевых продуктов, материалов и других объектов с пределами допускаемых относительных погрешностей средств измерений 5₀ от 7 до 10 % и от 10 до 50 %;

г)  радиометры активности радионуклидов, удельной активности радионуклидов и потока альфа-, бета и фотонного излучений, применяемые при радиационном контроле технологических сред и мониторинге окружающей среды с пределами допускаемых относительных погрешностей средств измерений Д₀ от 7 до 10 % и от 10 до50 %;

д) радиометрические установки специального назначения, используемые

в медицине и радиационных технологиях в качестве дозкалибраторов -радиометров активности радионуклидов с пределами допускаемых относительных погрешностей средств измерений Д0 от 3 до 10 %

и от 10 до 50 %.
