УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1553
Регистрационный № 91951-24
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нутромеры микрометрические ЧИЗ
Нутромеры микрометрические ЧИЗ (далее по тексту - нутромеры) предназначены для измерений внутренних линейных размеров деталей.
Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля со шкалой (с цифровым отсчетным устройством), барабана.
НМ - с удлинителями, с отсчетом по шкалам стебля и барабана, с отсчетом по индикатору часового типа,
НМУ - штучный (без удлинителей), с отсчетом по шкалам стебля и барабана,
НМБ - с отсчетом по шкалам стебля и барабана, с боковыми губками,
НМБЦ - с цифровым отсчетным устройством, с боковыми губками,
Нутромеры моделей НМ комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки. Настройка нутромера на измерение определенного диапазона линейных производится путем подбора соответствующих удлинителей.
Нутромеры моделей НМУ могут изготавливаться наборами.
Нутромеры модели НМ с верхним пределом диапазона измерений до свыше 3000
размеров
включительно изготавливаются с микрометрической головкой, а микрометрической головкой и могут быть оснащены индикатором деления 0,01 мм (рег. № 40149-08) модели ИЧ-2, класса точности 0.
4433000 мм мм — с
часового типа с ценой
Товарный знак —наносится на корпус или барабан лазерной маркировкой и на титульный лист паспорта нутромера типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносится лазерной маркировкой или краской в местах, указанных на рисунках 1 - 9.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид нутромеров указан на рисунках 1 - 9.
нутромера краской или

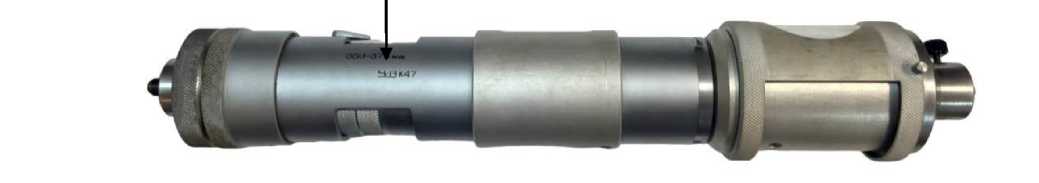

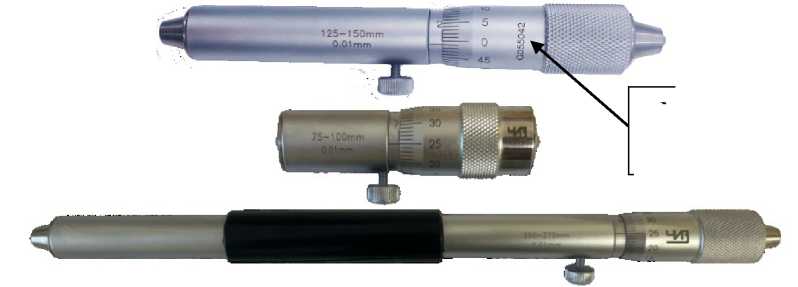

Рисунок 1 - Общий вид нутромеров модели НМ с указанием места нанесения заводского номера
Место нанесения
заводского номера

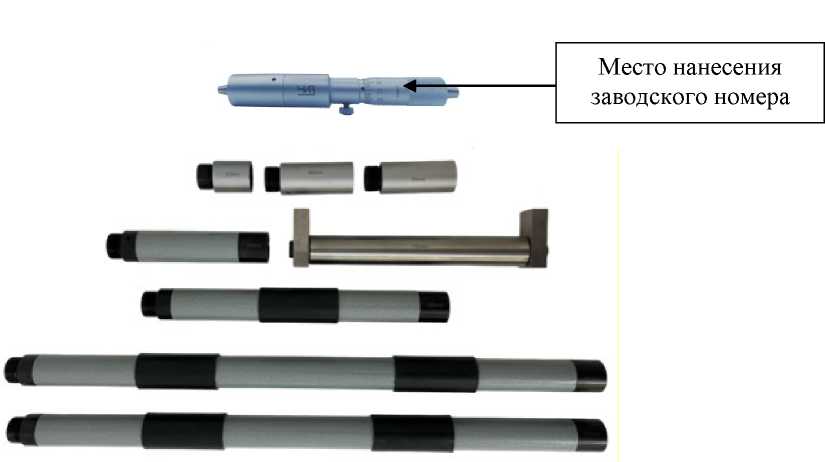

Рисунок 2 - Общий вид нутромеров модели НМ с указанием места нанесения заводского номера
Место нанесения
заводского номера

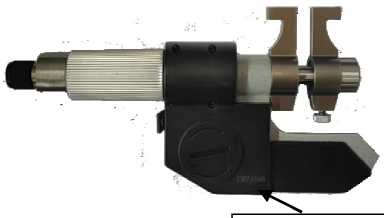

Рисунок 3 - Общий вид нутромеров модели НМУ с указанием места нанесения заводского номера

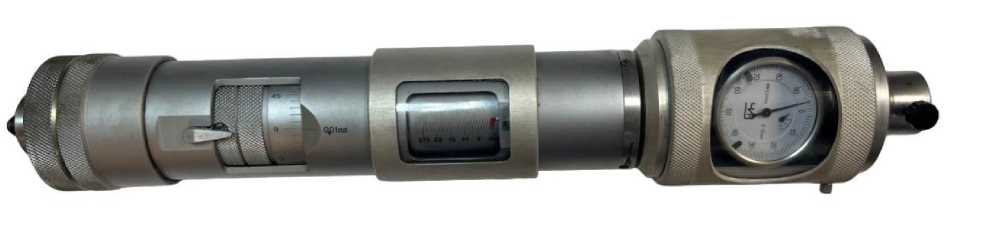

Рисунок 4 - Общий вид нутромеров модели НМ
Место нанесения
заводского номера

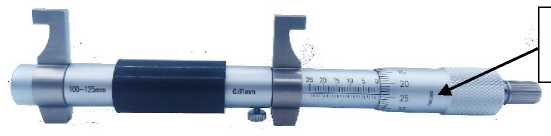

Рисунок 5 - Общий вид нутромеров модели НМ с указанием места нанесения заводского номера
Место нанесения
заводского номера

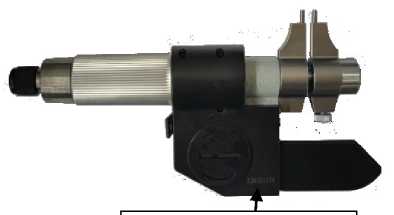

Рисунок 6 - Общий вид нутромеров модели НМБ с указанием места нанесения заводского номера
Место нанесения
заводского номера
Рисунок 7 - Общий вид нутромеров модели НМБ с указанием места нанесения заводского номера

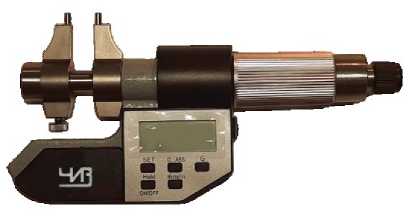

Рисунок 8 - Общий вид нутромеров модели НМБЦ с указанием места нанесения заводского номера
Место нанесения
заводского номера

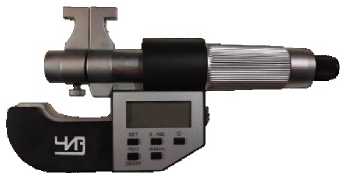

Рисунок 9 - Общий вид нутромеров модели НМБЦ с указанием места нанесения заводского номера
Место нанесения
заводского номера
Таблица 1 - Основные метрологические характеристики нутромеров моделей НМ
Модель
Диапазон измерений нутромера, мм
Цена деления, мм
Пределы допускаемой абсолютной погрешности микрометрических головок и микрометрических головок с индикатором, мкм
НМ
От 50 до 75
|
От 50 до 175 |
|
От 50 до 600 |
|
От 75 до 175 |
|
От 75 до 600 |
|
От 100 до 1200 |
|
От 150 до 1250 |
|
От 150 до 1400 |
|
От 150 до 2500 |
|
От 150 до 3000 |
|
От 350 до 4000 |
|
От 350 до 6000 |
|
От 600 до 2500 |
|
От 1000 до 3000 |
|
От 1000 до 4000 |
От 1250 до 4000
0,01
±5
|
±5 |
|
±5 |
|
±5 |
|
±5 |
|
±6 |
|
±8 |
|
±8 |
|
±8 |
|
±10 |
|
±10 |
|
±10 |
|
±15 |
|
±20 |
|
±22 |
±25
Таблица 2 -
абсолютной
модели НМ
ы
Модель
НМ
|
Измеряемые размеры, мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
От 50 до 125 включ. |
±6 |
|
Св. 125 до 200 включ. |
±8 |
|
Св. 200 до 325 включ. |
±10 |
|
Св. 325 до 500 включ. |
±12 |
|
Св. 500 до 800 включ. |
±15 |
|
Св. 800 до 1250 включ. |
±20 |
|
Св. 1250 до 1600 включ. |
±25 |
|
Св. 1600 до 2000 включ. |
±30 |
|
Св. 2000 до 2500 включ. |
±40 |
|
Св. 2500 до 3150 включ. |
±50 |
|
Св. 3150 до 4000 включ. |
±60 |
|
Св. 4000 до 5000 включ. |
±75 |
|
Св. 5000 до 6000 |
±90 |
Таблица 3 - Пределы допускаемой абсолютной погрешности нутромеров моделей НМУ, НМБ,
НМБЦ
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
НМУ |
От 25 до 50 |
0,01 |
±6 |
|
От 50 до 75 |
±6 | ||
|
От 75 до 100 |
±6 | ||
|
От 100 до 125 |
±6 | ||
|
От 125 до 150 |
±8 | ||
|
От 150 до 175 |
±8 | ||
|
От 175 до 200 |
±8 | ||
|
От 200 до 225 |
±10 | ||
|
От 225 до 250 |
±10 | ||
|
От 250 до 275 |
±10 | ||
|
От 275 до 300 |
±10 | ||
|
НМБ |
От 5 до 30 |
0,01 |
±6 |
|
От 25 до 50 |
±7 | ||
|
От 50 до 75 |
±10 | ||
|
От 75 до 100 |
±10 | ||
|
От 100 до 125 |
±11 | ||
|
От 125 до 150 |
±11 | ||
|
От 150 до 175 |
±12 | ||
|
От 175 до 200 |
±12 | ||
|
От 200 до 225 |
±14 | ||
|
От 225 до 250 |
±14 | ||
|
От 250 до 275 |
±15 | ||
|
От 275 до 300 |
±15 |
таблицы 3
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности, мкм |
|
НМБЦ |
От 5 до 30 |
0,001 |
±4 |
|
От 25 до 50 |
±4 | ||
|
От 50 до 75 |
±5 | ||
|
От 75 до 100 |
±5 | ||
|
От 100 до 125 |
±6 | ||
|
От 125 до 150 |
±6 | ||
|
От 150 до 175 |
±7 | ||
|
От 175 до 200 |
±7 | ||
|
От 200 до 225 |
±8 | ||
|
От 225 до 250 |
±8 | ||
|
От 250 до 275 |
±10 | ||
|
От 275 до 300 |
±10 |
Таблица 4 - Номинальный
отклонение длины
и
|
Нижний предел диапазона измерений нутромеров, мм |
Номинальный размер установочной меры, мм |
Допускаемые отклонения длины от номинальных размеров, мкм |
|
5 |
5,000±0,010 |
±2 |
|
25 |
25,000±0,010 |
±2 |
|
50 |
50,000±0,010 |
±2 |
|
75 |
75,000±0,010 |
±4 |
|
100 |
100,000±0,010 |
±4 |
|
125 |
125,000±0,010 |
±4 |
|
150 |
150,000±0,010 |
±5 |
|
175 |
175,000±0,010 |
±5 |
|
200 |
200,000±0,010 |
±5 |
|
225 |
225,000±0,010 |
±6 |
|
250 |
250,000±0,010 |
±6 |
|
275 |
275,000±0,010 |
±6 |
|
350 |
350,000±0,010 |
±6 |
Таблицы 5 -
и масса
|
Модель |
Диапазон измерений нутромера, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
НМ |
От 50 до 75 |
75х25х25 |
0,150 |
|
От 50 до 175 |
175х25х25 |
0,360 | |
|
От 50 до 600 |
600х25х25 |
0,860 | |
|
От 75 до 175 |
175х25х25 |
0,360 | |
|
От 75 до 600 |
600х25х25 |
0,860 | |
|
От 100 до 1200 |
1200х25х25 |
2,880 |
таблицы 5
|
1 |
2 |
3 |
4 |
|
НМ |
От 150 до 1250 |
1250x40x40 |
3,250 |
|
От 150 до 1400 |
1400x40x40 |
3,400 | |
|
От 150 до 2500 |
2500x40x40 |
4,700 | |
|
От 150 до 3000 |
3000x40x40 |
9,500 | |
|
От 350 до 4000 |
4000x40x40 |
13,400 | |
|
От 350 до 6000 |
6000x60x60 |
15,900 | |
|
От 600 до 2500 |
2500x40x40 |
4,500 | |
|
От 1000 до 3000 |
3000x40x40 |
9,000 | |
|
От 1000 до 4000 |
4000x40x40 |
12,800 | |
|
От 1250 до 4000 |
4000x40x40 |
12,600 | |
|
НМУ |
От 25 до 50 |
50x25x25 |
0,100 |
|
От 50 до 75 |
75x25x25 |
0,150 | |
|
От 75 до 100 |
100x25x25 |
0,220 | |
|
От 100 до 125 |
125x25x25 |
0,260 | |
|
От 125 до 150 |
150x25x25 |
0,300 | |
|
От 150 до 175 |
175x25x25 |
0,330 | |
|
От 175 до 200 |
200x25x25 |
0,360 | |
|
От 200 до 225 |
225x25x25 |
0,400 | |
|
От 225 до 250 |
250x25x25 |
0,420 | |
|
От 250 до 275 |
275x25x25 |
0,470 | |
|
От 275 до 300 |
300x25x25 |
0,490 | |
|
НМБ |
От 5 до 30 |
156x110x32 |
0,363 |
|
От 25 до 50 |
196x110x32 |
0,413 | |
|
От 50 до 75 |
220x122x32 |
0,432 | |
|
От 75 до 100 |
220x122x32 |
0,443 | |
|
От 100 до 125 |
200x20x51 |
0,700 | |
|
От 125 до 150 |
225x20x51 |
0,800 | |
|
От 150 до 175 |
250x20x51 |
0,900 | |
|
От 175 до 200 |
275x20x51 |
1,000 | |
|
От 200 до 225 |
300x20x51 |
1,000 | |
|
От 225 до 250 |
325x20x51 |
1,000 | |
|
От 250 до 275 |
350x20x51 |
1,100 | |
|
От 275 до 300 |
375x20x51 |
1,300 | |
|
НМБЦ |
От 5 до 30 |
200x128x43 |
0,600 |
|
От 25 до 50 |
210x128x43 |
0,611 | |
|
От 50 до 75 |
226x128x43 |
0,701 | |
|
От 75 до 100 |
250x148x43 |
0,731 | |
|
От 100 до 125 |
275x148x43 |
0,810 | |
|
От 125 до 150 |
300x145x43 |
0,920 | |
|
От 150 до 175 |
325x145x43 |
1,050 | |
|
От 175 до 200 |
350x145x43 |
1,100 | |
|
От 200 до 225 |
375x145x43 |
1,200 | |
|
От 225 до 250 |
400x145x43 |
1,300 | |
|
От 250 до 275 |
425x145x43 |
1,400 | |
|
От 275 до 300 |
450x145x43 |
1,500 |
Таблица 6 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха при температуре плюс 25 °С, %, не более |
От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 7 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер микрометрический |
ЧИЗ |
1 шт. |
|
Индикатор часового типа (для нутромеров модели НМ с индикаторной головкой с верхним пределом диапазона измерений свыше 3000 мм) |
1 шт. | |
|
Удлинители для нутромеров модели НМ |
- |
1 компл. |
|
Установочная мера (для нутромеров модели НМ с нижним пределом диапазона измерений до 350 мм включ.) |
- |
1 шт. |
|
Элемент питания для нутромеров модели НМБЦ |
- |
1 шт |
|
Установочная мера для нутромеров моделей НМБ, НМБЦ (по дополнительному заказу) |
- |
1 шт. |
|
Ключ |
- |
1 шт. или 1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 6 «Порядок работы» паспорта нутромеров.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
СТП 26.51.66-046-74229882-2023.
ПравообладательOptim Consult International Co. Ltd., КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong
ИзготовительOptim Consult International Co. Ltd., КНР
Юридический адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong Адрес места осуществления деятельности: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd. 18th GaoNeng ShouZuo 18th, Building, NO.299 HongDu North Rd., NanChang, JiangXi, P.R China
Испытательный центрОбщество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.
