МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 декабря 2019 г.

Москва

О внесении изменений в описание типа на системы контроля, мониторинга и управления трафиком

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Инженерный центр» от 4 октября 2019 г. № 70 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на системы контроля, мониторинга и управления трафиком, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68742-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и

1Я                      метрологии.

Сертификат: 0£}E1036E1B07EOFBSOEA11890DBCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06,11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2019 г. № 3174

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля, мониторинга и управления трафиком

Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ) предназначены для измерения количества передаваемой информации, длительности и скорости передачи информации, регистрации времени проведения измерений с привязкой системной шкалы времени Систем КМУТ к национальной шкале UTC (SU) при учете объема и качества оказанных услуг связи операторами связи.

Конструктивно Системы КМУТ состоят из сервера центрального узла Систем КМУТ и Зондов периферийного узла Системы контроля, мониторинга и управления трафиком (далее -зондов), включенных в Госреестр. В зависимости от количества и модификаций зондов изменяется конфигурация Систем КМУТ. Зонды подключаются к сети связи через оконечное оборудование пользователя услугами связи.

Принцип действия Систем КМУТ основан на измерении и регистрации характеристик трафика в точках подключения к сети связи, синхронизации работы зондов, анализа трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов, времени задержки передачи пакетов, вариаций времени задержки, загрузки и пропускной способности каналов связи.

С помощью Систем КМУТ проводятся измерения с использованием метода «подмешивания» тестового трафика в активные соединения без ухудшения состояния параметров качества пользовательского трафика.

Информация от зондов об измеряемых характеристиках сети при передаче данных оператора через сеть связи общего пользования передаётся для дальнейшей обработки на сервер центрального узла Систем КМУТ.

Сервер центрального узла Систем КМУТ осуществляет:

• - сбор, обработку и хранение информации о временных интервалах между переданными и принятыми пакетами данных;

• - управление зондами, сбор, обработку и хранение информации о характеристиках трафика;

• - сбор, обработку и хранение информации о наличия напряжения в сети электропитания Системы КМУТ с привязкой к системной шкале времени относительно национальной ШВ РФ UTC (SU) и о событиях выключения, временного интервала отсутствия и включения электропитания каждого зонда, управляемого Системой КМУТ.

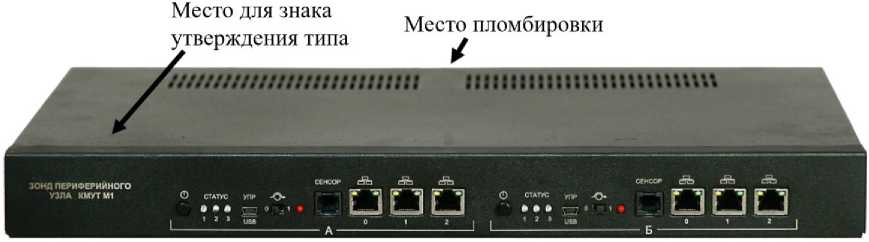

Общий вид Систем КМУТ с указанием мест нанесения знака утверждения типа и пломбировки представлен на рисунке 1.

Место для знака      , ,         _

Место пломбировки

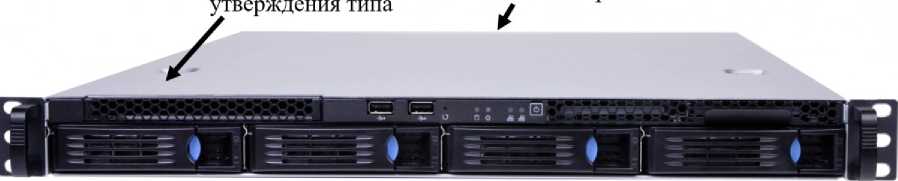

Сервер центрального узла Систем КМУТ

Зонд периферийного узла Системы КМУТ

Рисунок 1 - Общий вид Систем КМУТ

В состав программного обеспечения (ПО) Систем КМУТ входит операционная система специального назначения Astra Linux Special Edition (свидетельство о государственной регистрации программы для ЭВМ № 2009616752) и ПО КМУТ («ЭХО-Центр») 2.0, имеющее свидетельство о государственной регистрации программы для ЭВМ № 2019610385.

Таблица 1- Идентификационные данные ПО

Конструкция Систем КМУТ исключает возможность несанкционированного влияния на

ПО. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Таблица 2 - Метрологические и технические характеристики

наносится типографским способом на руководство по эксплуатации Систем КМУТ и на верхние панели сервера и зондов в виде наклейки.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ЦТСВ.466961.001МП «Системы контроля, мониторинга и управления трафиком. Методика поверки», утвержденному ООО «КИА» 25.07.2017 г.

Основное средства поверки:

Комплекс измерительный ВЕКТОР-ИКИ-2016 (Госреестр № 65643-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых Систем КМУТ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии

Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр») ИНН 5047111192

Адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2

Телефон (факс): +7 (495) 785-57-70, +7 (917) 579-76-95

E-mail: info@kmyt.ru

Общество с ограниченной ответственностью «Информационно-контрольные технологии и системы» (ООО «ИТИС»)

ИНН 5047140330

Адрес: 141400, Московская область, г. Химки, ул. Ленинградская, д. 29

Телефон (факс): + 7(495) 367-12-72, +7 (929) 907-82-17

Общество с ограниченной ответственностью «Инженер Центр»

(ООО «Инженер Центр»)

ИНН 5047111192

Адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2

Телефон (факс): +7 (495) 785-57-70, +7 (917) 579-76-95

E-mail: info@kmyt.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

E-mail: VS-KIA@rambler.ru

Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310671 от 22.05.2015 г.
