УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1432
Регистрационный № 67325-17
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы центровки валов лазерные КВАНТ-ЛМ-Ex
Назначение средства измерений
Системы центровки валов лазерные КВАНТ-ЛМ-Ex (далее - системы) предназначены для измерений линейных перемещений при автоматизированной центровке составных валов машин и механизмов горизонтального исполнения.
Описание средства измерений
Принцип действия системы основан на измерении взаимного радиального и осевого смещения центрируемых валов. По исходным линейным размерам центрируемого агрегата, а также результатам измерений взаимного смещения валов, полученных при одновременном их проворачивании, вычисляются необходимые перемещения опор механизма в вертикальном и поперечном направлениях, обеспечивающие центровку осей вращения валов. Для проведения измерений взаимного смещения валов используются лазерные измерительные блоки, которые с помощью специального крепежа, входящего в комплект поставки, устанавливаются на центрируемых валах. Измерительные данные от измерительных блоков передаются в вычислительный блок с программным обеспечением в цифровом виде. Величины и направления смещений опор, необходимые для центровки рассчитываются процессором измерительного блока и отображаются на экране.
Система состоит из вычислительного блока с графическим дисплеем и двух лазерных измерительных блоков (БИЛ1-Ех и БИЛ2-Ех). Общий вид систем показан на рисунке 1.
Опломбирование корпуса системы от несанкционированного доступа не предусмотрено.
Место нанесения знака утверждения типа

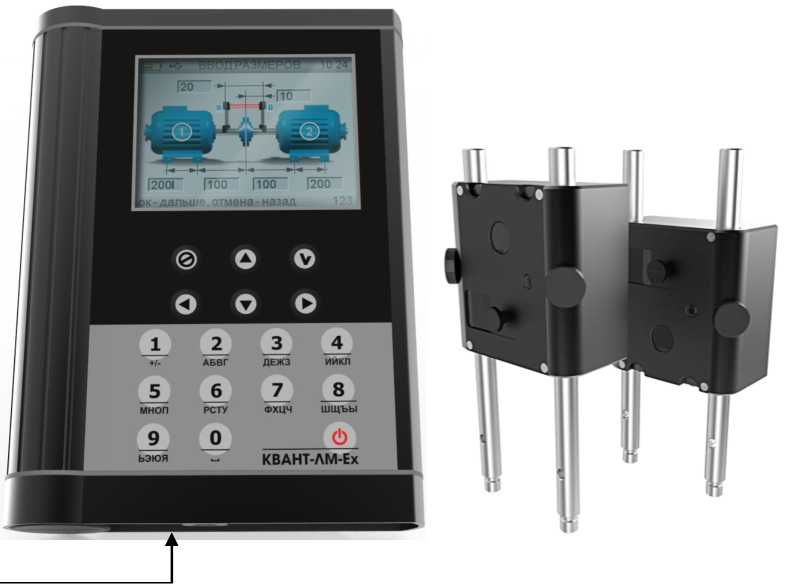

Рисунок 1 - Общий вид системы
Программное обеспечениеС системами поставляется программное обеспечение (ПО) FW.KVANT-LM-Ex, которое служит для передачи измерительных данных, поступающих от измерительных каналов на вычислительный блок с целью, сбора, обработки, визуализации и архивации.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой систем и процессом измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0072014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
FW.KVANT-LM-Ex |
|
Номер версии (идентификационный номер) программного обеспечения |
1.x |
|
Цифровой идентификатор ПО |
be08c22d8e699e649bf09b11128c5df0 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
|
Идентификационное наименование типов ПО |
17-20.05 |
Таблица 2 - Метрологические и технические характеристики систем
|
Наименование характеристики |
Значение |
|
Диапазон измерений перемещений, мм |
±3,5 |
|
Пределы допускаемой абсолютной погрешности |
±(0,01-L+0,01), |
|
измерений перемещений, мм |
где L - измеренное перемещение в мм |
|
Расстояние между блоками измерительными лазерными, мм |
от 100 до 5000 |
|
Тип источника излучения |
Лазер полупроводниковый |
|
Длина волны источника излучения, нм |
от 635 до 670 |
|
Мощность источника излучения, мВт, не более |
1 |
|
Класс опасности лазерного излучения по ГОСТ Р 50723-94 |
2 |
|
Габаритные размеры, мм, не более: блок лазерный измерительный | |
|
- длина |
79 |
|
- ширина |
71 |
|
- высота |
42 |
|
блок вычислительный | |
|
- длина |
200 |
|
- ширина |
140 |
|
- высота |
38 |
|
Масса системы, кг, не более |
10 |
Таблица 3 - Условия эксплуатации систем
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +19 до +25 |
|
- допускаемое изменение температуры, °С/ч |
0,5 |
|
- относительная влажность воздуха, %, без конденсата |
от 40 до 80 |
|
Параметры электрического питания от литий-ионной встроенной аккумуляторной батареи: - напряжение переменного тока, В |
3,7 |
|
- емкость встроенной аккумуляторной батареи, мА^ч |
от 4000 до 5600 |
|
- потребляемый ток, мА, не более |
400 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус вычислительного блока методом наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Кол-во |
|
Системы центровки валов лазерная КВАНТ-ЛМ-Ех |
1 шт. |
|
Комплект вспомогательных и крепёжных приспособлений |
1 комп. |
|
Комплект соединительных кабелей |
1 комп. |
|
Транспортировочный кейс |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;
Техническая документация фирмы - изготовителя.
ИзготовительОбщество с ограниченной ответственностью «БАЛТЕХ» (ООО «БАЛТЕХ»)
ИНН 7804145619
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. З, помещ. №2П, № 229
Телефон: +7 (812) 335-00-85, +7 (499) 403-37-07
Web-сайт: www.baltech.ru
E-mail: info@baltech.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77; факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1432
Лист № 1 Регистрационный № 54765-13 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы для центровки валов Квант-ЛМ, Квант-Л-11
Назначение средства измеренийСистемы для центровки валов (далее системы) Квант-ЛМ, Квант-Л-II предназначены для измерений линейных перемещений при автоматизированной центровке составных валов широкого класса машин и механизмов горизонтального исполнения.
Описание средства измерений
Принцип действия систем основан на измерении взаимного радиального и осевого смещения центрируемых валов.
По исходным линейным размерам центрируемого агрегата, а также результатам измерений взаимного смещения валов, полученных при одновременном их проворачивании, вычисляются необходимые перемещения опор механизма в вертикальном и поперечном направлениях, обеспечивающие центровку осей вращения валов. Для проведения измерений взаимного смещения валов используются лазерные измерительные блоки, которые с помощью специального крепежа, входящего в комплект поставки, устанавливаются на центрируемых валах. Измерительные данные от измерительных блоков передаются в вычислительный блок с программным обеспечением в цифровом виде. Величины и направления смещений опор, необходимые для центровки рассчитываются процессором измерительного блока и отображаются на экране.
Область применения: предприятия энергетической, судостроительной,
машиностроительной и других отраслей промышленности.
Внешний вид систем для центровки валов Квант-ЛМ, Квант-Л-II показан на рисунках 1 и 2.

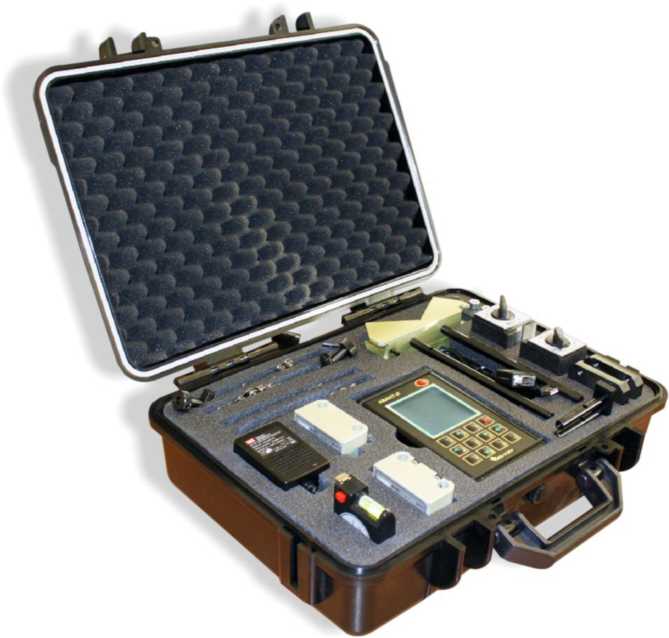

Рисунок 1 - Система для центровки валов Квант-Л-11

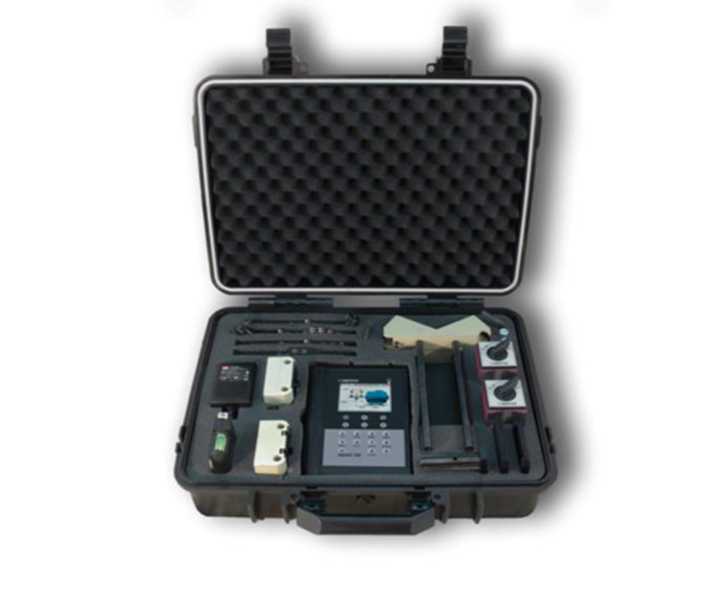

Рисунок 2 - Система для центровки валов Квант-ЛМ
Лист № 3 Всего листов 4 Программное обеспечение
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от измерительных каналов на вычислительный блок с целью, сбора, обработки, визуализации и архивации. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системами.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисле-нния цифрового идентификатора программного обеспечения |
|
fw.kvant-l-ii |
17-20.03 |
2.0.1 |
fe02c5fa576a3c 2462571d32c04 9aaaa |
MD5 Checksum |
|
fw.kvant-lm |
17-20.04 |
1.04 |
7a86c1ef5248ad fad52db852d152 51df |
MD5 Checksum |
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1
|
Наименование характеристики |
Значение | |
|
Квант-Л-11 |
Квант-ЛМ | |
|
Диапазон измерений перемещения, мм |
±3,5 | |
|
Пределы допускаемой абсолютной погрешности измерений перемещения, мм |
± (0,01Ъ + 0,01), где L-измеряемое перемещение, мм | |
|
Тип источника излучения |
Лазер полупроводниковый | |
|
Длина волны источника излучения, нм |
650 | |
|
Мощность источника излучения, мВт, не более |
1 | |
|
Класс безопасности лазерного излучения по ГОСТ Р 50723-94 |
2 | |
|
Условия эксплуатации: Диапазон рабочих температур , °С: Относительная влажность, %, не более |
От 0 до 40 включ. 95 | |
|
Наименование характеристики |
Значение | |
|
Квант-Л-11 |
Квант-ЛМ | |
|
Габаритные размеры, мм - измерительные блок |
79 х 71 х42 |
79 х 71 х42 |
|
-вычислительный блок |
170 х110 х35 |
190 х140 х35 |
|
Масса комплекта в упаковочном кейсе, кг |
7+0,5 |
9,5+0,5 |
Знак утверждения типа наносится на корпус вычислительного блока методом наклейки и на Руководство по эксплуатации типографским способом.
Комплектность средства измеренийВ комплект поставки входят:
|
Кейс |
1 шт. |
|
Вычислительный блок |
1 шт. |
|
Измерительный блок |
2 шт. |
|
Комплект вспомогательных и крепёжных приспособлений |
1 компл. |
|
Адаптер сетевой |
1 шт. |
|
Комплект соединительных кабелей |
1 компл. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Руководство по эксплуатации, разделы «Центровка валов горизонтальных машин», «Центровка валов вертикальных машин».
Нормативные и технические документы, устанавливающие требования к системам для центровки валов Квант-ЛМ, Квант-Л-11ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9...50 м и длин волн в диапазоне 0,2...50 мкм»;
ТУ 4389-030-53292586-2012
Изготовитель
Общество с ограниченной ответственностью «Балтех» (ООО «Балтех») ИНН 7804145619
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. З, помещ. №2П, № 229 Телефон: +7 (812) 335-00-85, +7 (499) 403-37-07
Web-сайт: www.baltech.ru
E-mail: info@baltech.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Уникальный номер записи в реестре аккредитованных лиц № 30004-08.
