№2318 от 03.11.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 496358
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 11 октября 2023 г. № 2157 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 сентября 2023 г. № 1894 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2318 от 03.11.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
03 ноября 2023 г.
№_____2318
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 11 октября 2023 г. № 2157 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 сентября 2023 г. № 1894 «Об утверждении типов средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в приказ от 11 октября 2023 г. № 2157 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 сентября 2023 г. № 1894 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2318
Лист № 1 Регистрационный № 90001-23 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры радарные RRF
Назначение средства измеренийУровнемеры радарные RRF (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов в открытых и закрытых емкостях или емкостях, работающих под высоким давлением и при высокой температуре измеряемой среды.
Уровнемеры допускается применять для передачи единицы уровня (длины) рабочим средствам измерений.
Описание средства измеренийПринцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. Используемый радарный принцип называется частотно-модулированная незатухающая волна (FMCW). При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном преобразователе сигналов уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна расстоянию до поверхности среды (уровню от условного нуля).
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по интерфейсу RS485 с использованием протоколов Modbus или PROFIBUS, по беспроводному протоколу Bluetooth.
В состав уровнемеров входят:
-
- преобразователь сигналов со встроенным дисплеем для индикации и управления (далее - преобразователь);
-
- приёмо-передающее устройство с антенной.
Уровнемеры выпускаются в следующих модификациях:
-
- RRF 1 - уровнемеры, работающие на частотах 26 ГГц;
-
- RRF 4 - уровнемеры, работающие на частотах 120 ГГц;
-
- RRF 5 - уровнемеры, работающие на частотах 80 ГГц.
Уровнемеры могут вычислять массу и объём измеряемой среды в резервуаре на основании измеренного уровня и градуировочной таблицы и плотности среды, записанных в память уровнемера.
В зависимости от назначения уровнемеры изготавливаются в стандартном, высокотемпературном, взрывозащищённом исполнениях, а также исполнение на высокое давление. Уровнемеры выпускаются со следующими типами технологических присоединений: резьбовое, фланцевое, гигиеническое.
Опционально доступны другие виды присоединений.

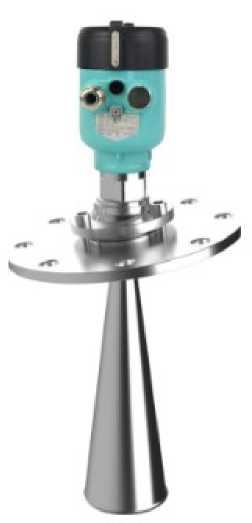

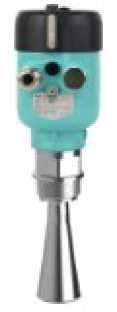

Общий вид уровнемеров представлен на рисунке 1.

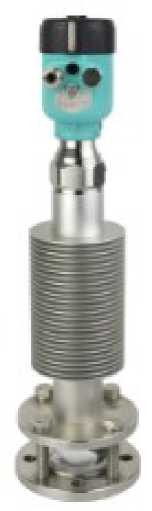

в) фланцевое присоединение для высокотемпературного исполнения
г) резьбовое присоединение со стержневой антенной
д) резьбовое присоединение с линзовой антенной
е) резьбовое присоединение с параболической антенной
Рисунок 1 - Внешний вид уровнемеров
Нанесение знака поверки на уровнемеры не предусмотрено.
Заводские номера уровнемеров имеют буквенно-цифровой формат и наносятся на маркировочную табличку типографическим методом. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на боковой поверхности преобразователя сигналов.
FEEJOY
FEEJOY TECHNOLOGY (SHANGAI)CO.. LTD
Уровнемер радарный RRF
Модификация________________
Зав номер:____________________
Присоединение:_____________
Степень защиты:_____
Дата изг.:___
Диапазон измерения:________
Ed________ la:_______
Пита н ие:_______________________
Рисунок 2 - Пример маркировочной таблички
Программное обеспечениеПрограммное обеспечение (далее - ПО) реализует алгоритмы вычисления и контроля параметров уровнемера, необходимые для измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов.
Конфигурационные параметры и ПО защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в защищённой области памяти.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
RRF5 |
RRF1 |
RRF4 | |
|
Идентификационное наименование ПО |
FEEJOY | ||
|
Номер версии (идентификационный номер) ПО, не ниже |
xx.4.xx |
xxxx.08.xx |
x.I.xxxx.x |
|
Цифровой идентификатор ПО |
не отображается | ||
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |||
Таблица 2 - Метрологические характеристики
|
Наименование параметров и характеристик (свойств) |
Значения характеристик | ||
|
модификация уровнемеров | |||
|
RRF1 |
RRF4 |
RRF5 | |
|
Частота излучения, ГГ ц |
26 |
от 120 до 130 |
от 76 до 81 |
|
Диапазон измерений, м |
от 0,3 до 6; от 0,3 до 10 от 0,3 до 20; от 0,3 до 30; от 0,8 до 70 |
от 0,1 до 50 от 0,1 до 100 от 0,1 до 120 |
от 0,1 до 10; от 0,1 до 20; от 0,3 до 30; от 0,3 до 60; от 0,3 до 120 |
|
Пределы допускаемой основной абсолютной погрешности, мм |
±10 |
±5; ±2 по специсполнению (при диапазоне измерений до 50 м) |
±1 по специсполнению (при диапазоне измерений до 10 м); ±2 (при диапазоне измерений до 10 м); ±2 (при диапазоне измерений до 20 м); ±3 (при диапазоне измерений до 30 м); ±6 (при диапазоне измерений до 60 м); ±12 (при диапазоне измерений до 120 м) |
|
Пределы допускаемой приведенной к диапазону выходного токового сигнала погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % |
± 0,03 | ||
Таблица 3 - Основные технические характеристики
|
Наименование параметров и характеристик (свойств) |
Значения характеристик | ||
|
модификация уровнемеров | |||
|
RRF1 |
RRF4 |
RRF5 | |
|
Рабочая температура, °С |
от -60 до +200 |
от -60 до +650 |
от -60 до +650 |
|
Температура окружающей среды, °С |
от -60 до +80 | ||
|
Рабочее давление, МПа |
от -0,10 до +32 | ||
|
Технологическое присоединение |
резьбовое; фланцевое; гигиенические | ||
|
Выходной сигнал |
токовый выход от 4 до 20 мА + HART; RS485 (Modbus, PROFIBUS) | ||
|
Подключение |
двухпроводное; четырёхпроводное | ||
|
Напряжение питания постоянного тока, В |
+30% 24-25% | ||
|
Напряжение питания переменного тока, В |
+15% 220-20% | ||
|
Потребляемая мощность, Вт, не более |
1 | ||
|
Материал корпуса |
пластмасса; алюминий | ||
|
Степени защиты, обеспечиваемые оболочками (код IP) по ГОСТ 14254-2015 (iEC 60529:2013) |
IP65 (с корпусом из пластмассы), IP66\IP67 (с корпусом из алюминия) | ||
|
Габаритные размеры преобразователя сигналов, мм, не более:
|
152 123 123 | ||
|
Масса преобразователя сигналов, кг, не более |
4 | ||
|
Средний срок службы, лет, не менее |
14 | ||
|
Средняя наработка на отказ, ч, не менее |
100000 | ||
на маркировочную табличку, закреплённую на боковой поверхности преобразователя сигналов, при помощи наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный |
RRF |
1 шт. |
|
Руководство по эксплуатации1 |
У.201010 РЭ (Уровнемеры радарные RRF1) У.201040 РЭ (Уровнемеры радарные RRF4) У.201050 РЭ (Уровнемеры радарные RRF5) |
1 экз. |
|
Паспорт |
У.201000 ПС |
1 экз. |
|
1 В соответствии с заказом | ||
приведены в п. 1.4 руководств по эксплуатации У.201010 РЭ (Уровнемеры радарные RRF1), У.201040 РЭ (Уровнемеры радарные RRF4), У.201050 РЭ (Уровнемеры радарные RRF5).
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «FEEJOY Technology (Shanghai) CO., Ltd», Китай.
Правообладатель«FEEJOY Technology (Shanghai) CO., Ltd», Китай
Адрес: No. 62, Lane 818, XiaNing Rd., Jinshan Industrial Park, Shanghai, China
Телефон: +86 2157274400
Web-сайт: www.feejoygroup.com
E-mail: export01@feejoy.com
Изготовитель«FEEJOY Technology (Shanghai) CO., Ltd», Китай
Адрес: No. 62, Lane 818, XiaNing Rd., Jinshan Industrial Park, Shanghai, China
Телефон: +86 2157274400
Web-сайт: www.feejoygroup.com
E-mail: export01@feejoy.com
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
