МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению

Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,

средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:

1. Продлить срок действия утвержденных

типов средств измерений,

окончания

указанных в приложении, на последующие 5 лет с даты предыдущего установленного срока их действия.

2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

3. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

4. ФГБУ «ВНИИМС» внести соответствующие

измерений,

изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

сведения, предоставления утвержденным приказом Российской Федерации

5. Контроль за исполнением настоящего приказа оставляю за собой. f                                 >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Заместитель Руководителя

Е.Р.Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « 16 »   ав1Л'СК1     2024 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер

Правообладатель

Изготовитель

Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия)

1

2

3

4

5

6

7

1.

Приборы электроизмерительные лабораторные переносные аналоговые

М2042, М2044, М2051

10077-85

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск

20.12.2029

2.

Релаксометры

iTMR-10

76074-19

Общество с ограниченной ответственностью «Магнитные системы и технологии» (ООО «МСТ»), г. Екатеринбург

13.09.2029

3.

Аппараты для определения газопроницаемости формовочных смесей

LPiR-3e

60374-15

Фирма «MULTISERW-

Morek», Польша

17.02.2030

4.

Т ензорезисторы

TML

79148-20

-

Tokyo Measuring Instruments Laboratory Co., Ltd., Япония

11.09.2030




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1943

Лист № 1

Всего листов 4

Регистрационный № 10077-85

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы электроизмерительные лабораторные переносные аналоговые М2042,

М2044, М2051

Назначение средства измерений

Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051 (далее - приборы) предназначены для измерения постоянных напряжений и силы тока.

Описание средства измерений

Приборы магнитоэлектрической системы с подвижной частью, укрепленной на растяжках, многодиапазонные со стрелочным указателем и равномерной шкалой с антипараллаксным устройством. Приборы оформлены в пластмассовом корпусе. На лицевой стороне помещены переключатель диапазонов измерений, переключатель кратности, зажимы для включения приборов и измерительную схему, корректор для установки указателя на нулевую отметку шкалы.

Приборы имеют три модификации: микроамперметр М2042, вольтамперметр М2044, М2051.

Внешний вид приборов представлен на рисунке 1, схема пломбирования - на рисунке 2.

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

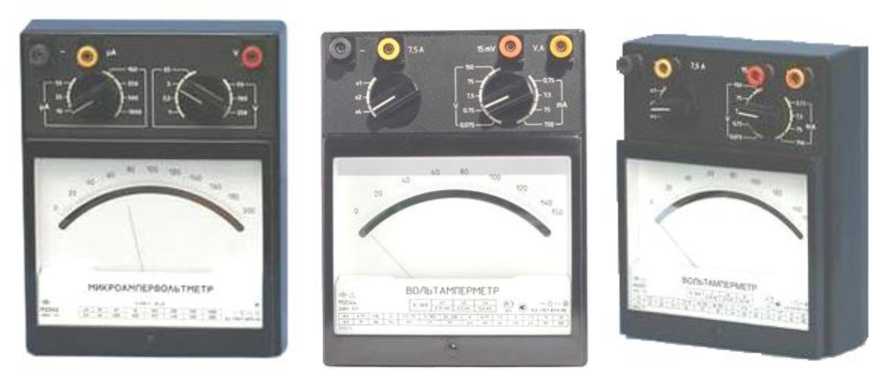

Рисунок 1 - Внешний вид приборов (слева направо: М2042; М2044; М2051)

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Рисунок 2 - Схема пломбирования

Метрологические и технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблице 1.

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение характеристики

М2042

М2044

М2051

Диапазон измерений:

- силы тока

от 10 до 1000 мкА

от 0,75 мА до 30 А

от 0,75 мА до 30 А

- напряжения

от 1 до 250 В

от 15 мВ до 600 В

от 15 мВ до 600 В

Ток полного отклонения

0,01 мА

0,15; 0,30; 0,60 мА

0,15; 0,30; 0,60 мА

Класс точности

0,2

0,2

0,5

Пределы допускаемой основной приведенной погрешности

±0,2 %

±0,2 %

±0,5 %

Пределы допускаемой дополнительной приведенной погрешности, вызванной:

- изменением положения приборов от нормального положения в любом направлении на 5°

±0,10 %

±0,10 %

±0,25 %

- изменением температуры окружающего воздуха от нормальной до любой температуры в пределах, установленных рабочими условиями, на каждые 10 °С

±0,20 %

±0,20 %

±0,40 %

- влиянием внешнего постоянного равномерного магнитного поля с индукцией 0,4 мТл при самом неблагоприятном направлении

±0,30 %

±0,30 %

±0,30 %

Продолжение таблицы 1

Наименование характеристики

Значение характеристики

М2042

М2044

М2051

Время установления показаний, сек, не более, в диапазоне измерений:

- от 0 до 10 мкА

6

- от 0 до 15 мВ

6

6

- остальные диапазоны

4

4

4

Габаритные размеры, мм, не более

243x200x100

3

10

32500

от 10 до 35 до 80

Масса, кг, не более

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее

Условия эксплуатации:

  • -  диапазон рабочих температур, °С

  • -  относительная влажность воздуха при температуре 30 °С, %

Знак утверждения типа

наносится на щиток прибора методом переноса, а также на руководство по эксплуатации типографским способом.

Комплектность средства измерений

В комплект поставки прибора входят:

  • - прибор

  • - провод калиброванный

  • - руководство по эксплуатации

1 шт.

2 шт. (для модификаций М2044, М2051)

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и работа прибора» документа 3ПБ.379.061 РЭ «Приборы электроизмерительные лабораторные переносные аналоговые М2042,  М2044,  М2051.

Руководство по эксплуатации».

Нормативные и технические документы, измерений

ГОСТ 8711-93 «Приборы аналоговые действия и вспомогательные части к ним. и вольтметрам»;

устанавливающие требования к средству

показывающие электроизмерительные прямого Часть 2. Особые требования к амперметрам

ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;

ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ 25-7514.106-86 «Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051. Технические условия».

Изготовитель

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)

ИНН 5506052891

Адрес: 644042, г. Омск, пр-кт Карла Маркса, д. 18/13

Телефон (факс): +7 (3812) 39-63-07

Web-сайт: http://etpribor.ru

E-mail: info@etpribor.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117А

Телефон: (3812) 68-07-99

Факс: +7 (3812)68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30051-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1943

Лист № 1

Всего листов 5

Регистрационный № 60374-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппараты для определения газопроницаемости формовочных смесей LPiR-3e

Назначение средства измерений

Аппараты для определения газопроницаемости формовочных смесей LPiR-3e (далее аппараты) предназначены для измерений газопроницаемости литейных формовочных материалов (формовочных и стержневых смесей во влажном, просушенном или жёстком состоянии, кварцевых песков и т.д.) при температуре (20±10) °С. Аппараты могут быть использованы в соответствии с ГОСТ 23409.6-78 и ГОСТ 29234.11-91.

Описание средства измерений

Аппараты представляют собой настольные приборы, состоящие из расположенных в едином корпусе воздухонагнетательного устройства, газораспределительного устройства, электронного блока управления, контрольно-измерительной системы. Питание аппаратов осуществляется от электросети общего назначения.

воздуха. Расход при постоянном

Принцип работы аппаратов основан на пропускании воздуха через испытываемый образец материала установленной формы и размера с одновременным определением давления перед образцом и расхода пропускаемого через образец перепаду давления на соплах, встроенных в аппараты, соплами.

определяется по давлении перед

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

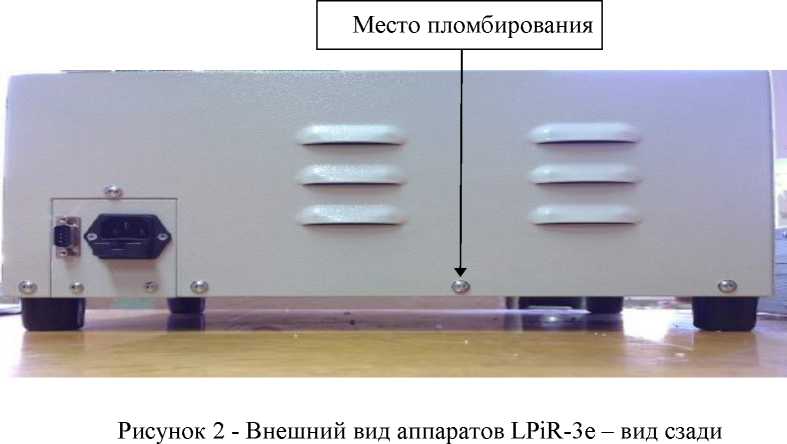

На рисунке 2 указано место пломбирования, производимого на одном из крепежных винтов съемного верхнего кожуха аппаратов с задней стороны. На рисунке 3 указано место нанесения знака утверждения типа и серийного номера - на левой боковой стороне аппарата.

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Место нанесения знака утверждения типа и серийного номера

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Рисунок 3

и1 m Vi-"L

>■* *•     .rtlej,

л кП*Г' ■    *1

■|У|М'    Щ

LPiR-Эе

6779

Yi'-.ii

2013

Мш1с in r.l.nd

- Левая боковая сторона аппарата LPiR-3e - фрагмент

Серийный номер наносится на левой боковой сторона аппарата LPiR-3e в виде наклеиваемой плёнки. Формат нанесения серийного номера цифровой. Нанесение знака поверки на корпус аппаратов LPiR-3e не предусмотрено.

Программное обеспечение

Встроенное программное обеспечение (ПО) обеспечивает управление режимами работы аппаратов, чтение данных первичных измерительных преобразователей, обработку, хранение, отображение результатов измерения на дисплее аппарата, вывод результатов на печатающее устройство, вывод результатов в сеть на базе интерфейса RS-232.

Таблица 1- Идентификационные данные ПО

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма испол-няемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

LPiR-2e

3.08

5300655f7475f1685dc0440

4e7beb575

MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний коэффициента газопроницаемости К, 10-82/(Па^с):

- для сопла 0,5 мм

от 2,0 до 80

- для сопла 1,5 мм

от 70 до 4000

Диапазон измерений коэффициента газопроницаемости К, 1082/(Па^с):

- для сопла 0,5 мм

от 5,0 до 80

- для сопла 1,5 мм

от 70 до 4000

Пределы допускаемой относительной погрешности измерения коэффициента газопроницаемости K, 10-82/(Па^с), в поддиапазонах, %:

- для сопла 0,5 мм

15 {8,8} < K < 80 {47}

±5

10 {5,9} < K < 15 {8,8}

±10

5,0 {2,9} < K < 10 {5,9}

±20

- для сопла 1,5 мм

90 {53}     < K < 700 {412}

±5

70 {41}     < K < 90 {53} и 700 {412} < K < 1700 {1000}

±10

1700 {1000} < K < 4000 {2353}

±20

Номинальное давление перед соплом, мм вод. ст. {Па}

100±10

{981±98,1}

Таблица 3 - Основные технические

Наименование характеристики

Значение

Номинальные размеры испытываемых образцов, мм:

- высота

50

- диаметр

50

Габаритные размеры, мм, не более:

- высота

260

- длина

420

- ширина

320

Масса, кг, не более

17

Электропитание переменного тока:

- номинальное напряжение, В

220

- номинальная частота, Гц

50

- потребляемая мощность, В^А, не более

55

Рабочие условия применения:

- температура окружающего воздуха, °С

20±10

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа {мм рт. ст.}

от 84 {630} до 106,7 {800}

Знак утверждения типа

наносится на левой боковой стороне аппаратов рядом с его идентификационными данными в виде наклеиваемой плёнки и на титульный лист документа «Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Руководство по эксплуатации. РР1К-3е-001РЭ» типографским или иным способом.

В комплект поставки входят:
  • -     аппарат для определения газопроницаемости формовочных смесей LPiR-3e - 1 шт.

  • -     защитный колпачок газораспределительного устройства      - 1 шт.

  • -     кабель электропитания - 1 шт.

    - 1 шт.

  • -     кабель RS232-USB для связи с принтером

  • -     футляр для комплектующих      - 1 шт.

  • -     насадка на газораспределительное устройство для испытаний цилиндрических образцов материалов - 1 шт.

  • -     два колпачка-насадки на газораспределительное устройство, снабженные контрольными соплами 00,5 мм и 01,5 мм - 1 комплект

  • -     CD диск с программным обеспечением (по дополнительному заказу) - 1 шт.

  • -    Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Руководство по эксплуатации. LPiR-3e-001РЭ - 1 шт.

  • -     Инструкция. Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Методика поверки. - 1 шт.

Сведения о методиках (методах) измерений

изложены в разделе 2 «Использование по назначению» документа LPiR-3e-001РЭ «Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 23409.6-78 «Пески формовочные, смеси формовочные и стержневые. Метод определения газопроницаемости»;

ГОСТ 29234.11-91 «Пески формовочные. Метод определения газопроницаемости»; Техническая документация фирмы производителя.

Изготовитель

Фирма «MULTISERW-Morek», Польша.

Адрес: Marciporeba 36, PL 34-114, Brzeznica, Poland Факс: +48 33 879 21 72, Tel. +48 33 879 28 21 E-mail: morek@multiserw-morek.pl, http://www.multiserw-morek.pl

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ, к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 526-63-00, факс: (495) 526-52-68

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1943

Лист № 1

Всего листов 5

Регистрационный № 76074-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Релаксометры iTMR-10

Назначение средства измерений

Релаксометры iTMR-10 (далее - релаксометры) предназначены для измерений открытой пористости образцов керна или шлама, а также для измерений времени релаксации водородсодержащей жидкости в образце.

Описание средства измерений

Принцип действия релаксометров основан на определении открытой пористости путем регистрации сигнала ядерного магнитного резонанса (далее - ЯМР) от атомов водорода водородсодержащей жидкости, насыщающей поровое пространство исследуемых образцов. жидкостью, помещается в моменты ядер водорода результате возникает последовательность радиочастотных вызывает ЯМР-сигнал. По полученным данным строится зависимость ЯМР-сигнала от времени, которая используется для определения времен ЯМР-релаксации (спин-спиновой или спин-решеточной). Амплитуда ЯМР-сигнала прямо пропорциональная пористости, а время релаксации связано с размерами пор и природой жидкости, заполняющей поры.

жидкости, насыщающей поровое

Исследуемый образец, насыщенный водородсодержащей постоянное однородное магнитное поле. При этом магнитные ориентируются вдоль направления приложенного поля, в намагниченность. Затем к образцу прикладывается импульсов электромагнитного поля, которая

Релаксометр состоит из единого блока, содержащего в корпусе ЯМР-датчик с магнитной системой и отсек электроники. В зависимости от размера измеряемых образцов магнитная система позволяет устанавливать ЯМР-датчики различного типа: D30 - для измерения образцов диаметром до 30 мм, D40 - для измерения образцов диаметром до 42 мм. ЯМР-датчик D30 содержит градиентную катушку, что позволяет проводить измерения в градиенте магнитного поля.

Управление работой релаксометра, сбор, хранение данных и расчеты осуществляются при помощи персонального компьютера и специального программного обеспечения.

Каждый экземпляр релаксометров имеет серийный номер, расположенный на идентификационной табличке на боковой панели средства измерений. Серийный номер имеет цифровой формат и наносится травлением, гравированием, типографским или другим пригодным способом.

Знак поверки в виде наклейки с изображением знака поверки наносится на переднюю панель релаксометра.

Общий вид релаксометра, обозначение места нанесения знака поверки и место нанесения серийного номера представлены на рисунках 1-2.

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Место нанесения

знака поверки

Рисунок 1 - Общий вид релаксометра iTMR-10, обозначение места нанесения знака поверки

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Рисунок 2 - Место нанесения серийного номера на релаксометр iTMR-10 Пломбирование релаксометров не предусмотрено.

Место нанесения серийного номера

Программное обеспечение

Релаксометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Уровень защиты программного обеспечения релаксометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

обеспечения

Таблица 1 -

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Relax NMR

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор

-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений открытой пористости, %

от 3 до 50

Пределы допускаемой абсолютной погрешности измерений открытой пористости, %

± 0,8

Диапазон показаний открытой пористости, %

от 0 до 100

Предел     допускаемого     относительного     среднего

квадратического отклонения результатов измерений времени спин-спиновой релаксации воды*, %

3

*Вода дистиллированная по ГОСТ 6709-72

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая частота (частота Лармора), МГц

от 2,0 до 2,4

Максимальный   размер   исследуемого   образца   при

использовании ЯМР-датчика D30, мм:

- диаметр

30

- длина

40

Максимальный   размер   исследуемого   образца   при

использовании ЯМР-датчика D40, мм:

- диаметр

42

- длина

50

Минимальный объем жидкости в образце, см3

1

Минимальный интервал между спин-эхо при использовании ЯМР-датчика D30, ТЕ, мкс

80

Минимальный интервал между спин-эхо при использовании ЯМР-датчика D40, ТЕ, мкс

120

Максимальный интервал между спин-эхо, ТЕ, мс

10

Время цикла анализа керна стандартного размера при пористости в диапазоне от 10 до 15 %, мин, не более

2

Постоянная катушки, создающей градиент магнитного поля, Гс/А

5

Габаритные размеры, мм, не более

- высота

450

- ширина

270

- длина

380

Наименование характеристики

Значение

Масса, кг, не более

30

Средний срок службы, лет, не менее

  • - магнитная система

  • - электронный блок

20

5

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220 ± 22

50 ± 1

Условия эксплуатации:

  • - температура окружающей среды, оС

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от +20 до +30

80

от 84,0 до 106,7

Знак утверждения типа

наносится на лицевую панель релаксометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерения

Наименование

Обозначение

Количество

Релаксометр

iTMR-10

1 шт.

ЯМР-датчик для измерения образцов диаметром до 30 мм (с градиентной катушкой)

D30

1 шт.

ЯМР-датчик для измерения образцов диаметром до 42 мм

D40

1 шт.

Держатель образца диаметром до

30 мм

HD30

1 шт.

Держатель образца диаметром до

42 мм

HD40

1 шт.

Шнур сетевой

-

1 шт.

Внешний источник питания 220В/19В-3А

-

1 шт.

Кабель интерфейсный

Кабель USB

1 шт.

Калибровочный образец

СОП-15

1 шт.

Программное обеспечение на компакт-диске или флэш-носителе

Relax NMR

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Руководство пользователя ПО

РП

1 экз.

Методика поверки

МП 18-251-2019

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к средству измерений

Технические условия 33.20.6-010-04694672-2018 «Релаксометр iTMR-10».

Изготовитель

Общество с ограниченной ответственностью «Магнитные системы и технологии» (ООО «МСТ»)

ИНН 6670005196

Адрес:620062, г. Екатеринбург, ул. Гагарина, д. 14, оф. 922 Тел: +7 (343) 378-37-57, (343) 365-44-11

E-mail: szhakov@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1943

Лист № 1

Всего листов 14

Регистрационный № 79148-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тензорезисторы TML

Назначение средства измерений

Тензорезисторы TML (далее - тензорезисторы) предназначены для измерения деформаций деталей машин и конструкций при статических и динамических нагрузках, а также для применения в качестве чувствительных элементов первичных преобразователей различных физических величин.

Описание средства измерений

Принцип действия тензорезисторов основан на тензорезистивном эффекте, то есть на свойстве проводников изменять электрическое сопротивление при объемном или линейном деформировании.

Конструктивно тензорезисторы состоят из чувствительного элемента, изготовленного из тонкой фольги или проволоки, закрепленной с помощью связующего на подложке. От воздействия внешних факторов окружающей среды чувствительный элемент тензорезисторов сверху защищен пленочным слоем непроводящего материала (протекторная защита).

Конструктивные конфигурации тензорезисторов:

  • - одиночные тензорезисторы для измерения одноосевой деформации;

  • - двух-, трех-, четырех- и многокомпонентные тензорезисторы для определения значения и направления деформаций при сложнонапряженном состоянии (тензорезисторные розетки);

  • - тензорезисторные цепочки для исследования распределения деформации в зоне концентрации напряжения.

Условное обозначение тензорезисторов имеет следующий вид:

[I] [II] [III] - [IV] - [V] - [VI]

Группа символов [I] обозначает область применения тензорезисторов:

  • - F/CCF/EF/EU/UF/UBF/BF/BTM - тензорезисторы общего применения;

  • - WF - тензорезисторы во влагозащищенном исполнении;

  • - P/PF - тензорезисторы c подложкой из сложных полиэфиров;

  • - FLM/WFLM/AW/AWC - тензорезисторы с металлической подложкой;

  • - MF - тензорезисторы с уменьшенной шириной чувствительного элемента;

  • - YEF/YF/YHF - тензорезисторы, работающие в условиях больших деформаций;

  • - DSF - высокопрочные тензорезисторы для применения в ресурсных циклических испытаниях;

  • - LF/PFLW/PLW/GF - тензорезисторы для использования на низкоэластичных поверхностях;

  • - CF/CEF/QF/ZF - тензорезисторы для использования в широком температурном диапазоне;

  • - SF - тензорезисторы для использования при повышенных напряжениях в исследуемых объектах.

Группа символов [II] обозначает конструктивное исполнение тензорезисторов - количество, расположение и вид чувствительных элементов, расположенных на одной подложке:

  • - L/LA/LK/LX/LG/BX/BY - один чувствительный элемент (одиночный тензорезистор);

  • - C/CA/CAL/LC/CS/CB/BC/CM/CMX/CMY - два чувствительных элемента (тензорези-сторная розетка);

  • - R/LR/RA/RAL/RAS/RS - три чувствительных элемента (тензорезисторная розетка);

  • - XV/YV/BXV/BYV - пять чувствительных элементов, расположенных соосно (тензорезисторная цепочка);

  • - XX/YX - десять чувствительных элементов, расположенных соосно (тензорезисторная цепочка);

  • - CV - пять пар чувствительных элементов, расположенных соосно, главные оси в каждой паре которых ориентированы под углом 90° друг к другу (тензорезисторная цепочка);

  • - А, LT - чувствительный элемент с главной осью, расположенной под углом 45° к оси подложки;

  • - СТ - чувствительный элемент с двумя главными осями, расположенными под углом 45° к оси подложки и под углом 90° друг к другу.

Группа символов [Ш] (буквенный индекс «В») обозначает наличие специальной конфигурации мест под пайку (при отсутствии специальной конфигурации мест под пайку не указывается).

Группа символов [IV] - номинальная база, мм. Для тензорезисторов c металлической подложкой или общего назначения после величины длины базы в ряде случаев дополнительно могут быть указаны буквенные индексы «А» «В» «С» «СТА», например, 1A, 8В, 1C, 6CTA.

Группа символов [V] - номинальное электрическое сопротивление, Ом (для номинального электрического сопротивления 120 Ом не указывается).

Группа символов [VI] - температурный коэффициент линейного расширения материала без множителя 10-6, при установке на который тензорезистор является термокомпенсированным, °С-1 (для нетермокомпенсированных тензорезисторов не указывается).

В условное обозначение тензорезисторов допускается после группы символов [VI] включать дополнительные сведения, не относящиеся к метрологическим характеристикам тензорези-стора, например, обозначение кабеля при наличии его в комплекте поставки.

Примеры условного обозначения тензорезисторов:

  • - FLA-5-23 - тензорезистор общего применения с одним чувствительным элементом, номинальной базой 5 мм, номинальным электрическим сопротивлением 120 Ом и температурным коэффициентом линейного расширения 23 •IO-6 °С-1;

  • - ZFCA-3-350-11 - тензорезистор для использования в широком температурном диапазоне с двумя чувствительными элементами, расположенными на одной подложке, номинальной базой 3 мм, номинальным электрическим сопротивлением 350 Ом, температурным коэффициентом линейного расширения 11^10-6 °С-1;

  • - FLAB-1-11 - тензорезистор общего применения с одним чувствительным элементом, наличием специальной конфигурации мест под пайку, номинальной базой 1 мм, номинальным электрическим сопротивлением 120 Ом, температурным коэффициентом линейного расширения ^•10-6 °С-1;

  • - FCT-2-350-11 - тензорезистор общего применения, чувствительный элемент которого выполнен с двумя главными осями, расположенными под углом 45° к оси подложки и под углом 90° друг к другу, номинальной базой 2 мм, номинальным сопротивлением 350 Ом, температурным коэффициентом линейного расширения 11^10-6 °С-1;

  • - QFLT-05A-11-002LE - тензорезистор для использования в широком температурном диапазоне, чувствительный элемент которого выполнен с главной осью, расположенной под углом 45° к оси подложки, номинальной базой 0,5 мм, номинальным электрическим сопротивлением 120 Ом, температурным коэффициентом линейного расширения 11^10-6 °С-1.

Пломбирование тензорезисторов не предусмотрено.

Общий вид тензорезисторов представлен на рисунке 1.

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид тензорезисторов TML

Метрологические и технические характеристики

Метрологические характеристики тензорезисторов приведены в таблице 1, основные технические характеристики в таблицах 2-4.

Таблица 1 - Метрологические характеристики тензорезисторов

Наименование характеристики

Значение

Диапазон измерений деформации, млн-1

± 5000

Номинальное сопротивление1), Ом

60; 100; 120; 200; 350; 400; 700; 1000

Предельное относительное отклонение сопротивления в партии от номинального1), %

± 0,3; ± 0,5; ± 1,0

Среднее значение чувствительности при нормальных условиях

от 1,4 до 3,5

Среднее квадратическое отклонение (СКО) чувствительности при нормальных условиях1), %

1; 2; 3

Нелинейность функции преобразования при нормальных условиях1), %

1; 2; 3; 5

Среднее значение температурного коэффициента чувствительности1) 2), % / 10 °С

± 0,1; ± 0,2; ± 0,3

СКО температурного коэффициента чувствительно-сти2), %^(10°С)-'

0,005

Температурная характеристика сопротивления (ТХС)2), млн-1

^?(г) = C + C. t+C t + Ct + Ct" где t - температура в °С;

С0, С1, С2, С3, С4 - коэффициенты

СКО погрешности аппроксимации ТХС1) 2), млн-1

25; 50

Наименование характеристики

Значение

Максимальное абсолютное значение ТХС в рабочей области значений температуры1) 2), млн-1

200; 400; 800

СКО значения ТХС при максимальной температуре1)

2), млн-1

20; 50

Индивидуальная ТХС в свободном состоянии3), млн-

1

,

l^(t) = C + C t + Ct2 + Ct3 + Ct" где t - температура в °С;

Се, Ci, С2, Сз, С4 - коэффициенты

СКО погрешности аппроксимации индивидуальной ТХС в свободном состоянии1) 3), млн-1

25; 50

Максимальное значение индивидуальной ТХС в свободном состоянии в рабочей области значений температуры1) 3), млн-1

450;800

СКО погрешности аппроксимации разностной ТХС1)

3) -1

3), млн-1

25; 50

СКО значения разностной ТХС при максимальной температуре1) 3), млн-1

50; 100

Значения ТХС внутри интервала термокомпенсации, млн-1

от -100-K до 100-K,

где К - среднее значение чувствительности при нормальных условиях

Среднее значение ползучести при нормальных условиях за промежуток времени 1 ч1), %

0,3; 0,5; 1,0

СКО ползучести при нормальных условиях за промежуток времени 1 ч1), %

0,1; 0,25; 0,5

Среднее значение ползучести при максимальной температуре за промежуток времени 1 ч, %

1,0; 3,0; 5,0

СКО ползучести при максимальной температуре за промежуток времени 1 ч1), %

0,5; 1,5; 2,0

Под нормальными условиями понимаются: температура от 20 до 25 °С, относительная влажность от 30 до 60 %, атмосферное давление от 96 до 104 кПа.

  • 1) Действительные значения характеристик указываются в паспорте

  • 2) Для тензорезисторов модификации DSF не нормируется

  • 3) Нормируется только для привариваемых тензорезисторов

Таблица 2 - Номинальные сопротивление, база, длина и ширина подложки тензорезисторов

Условное обозначение

Номинальное

сопротивление, Ом

Номинальная база, мм

Длина подложки, мм

Ширина подложки, мм

Внешний вид

FLA

FLG

60, 100, 120,

200, 350, 400,

700, 1000

120, 350

от 0,2 до 30

от 0,2 до 5

FLK

UFLA

UFLG

120, 350

100, 120, 200,

350, 400

120, 350

от 1 до 10

от 0,2 до 10

от 0,2 до 5

UFLK

FCA

120, 350

60, 100, 120, 200, 350, 400, 700, 1000

от 1 до 10

от 0,5 до 10

UFCA

100, 120, 200,

350, 400

от 0,5 до 10

FRA

60, 100, 120,

200, 350, 400,

700, 1000

от 0,5 до 10

UFRA

100, 120, 200,

350, 400

от 0,5 до 10

FLT

120, 350

от 0,5 до 5

FCT

100, 120, 200,

350, 400

от 1 до 5

FCB

120, 350

от 1 до 6

FR

120, 350

от 0,5 до 10

от 2 до 40

от 2 до 9

от 2,5 до 10

от 2,5 до 3,5

от 4,2 до 17,2

от 1,2 до 4,0

от 1,8 до 19

от 2,5 до 10

от 4,2 до 17,2

от 1,5 до 4,8

от 2,5 до 3,5

от 1,2 до 4,0

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

от 0 4,5 до 0 17

от 0 4,5 до 0 17

от 0 4,5 до 0 17

от 0 4,5 до 0 17

от 3,8 до 24

от 1.2 до 12

от 3,5 до 26

от 4,2 до 10

от 4 до 13

от 0 4,5 до 0 17

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

от 3.3 до 15.5

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Условное обозначение

Номинальное сопротивление, Ом

Номинальная база, мм

Длина подложки, мм

Ширина подложки, мм

Внешний вид

FBY

120, 350

от 0,6 до 1

от 5,1 до 7

от 0,9 до 2

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

FLX

FLX

120, 350

CCFXX

CCFXX

CCFYX

FLGB

FLAB

FLKB

FCAB

FRAB

WFLA

WFCA

WFRA

QFLA

QFLK

120, 350

120, 350

120, 350

120, 350

120, 350

60, 100, 120, 200, 350, 400, 700, 1000

120, 350

60, 100, 120,

200, 350, 400,

700, 1000

60, 100, 120,

200, 350, 400, 700, 1000

100, 120, 200,

350, 400

120, 350

120, 350

60, 100, 120,

200, 350, 400,

700, 1000

120, 350

от 0,4 до 1

от 3 до 5,2

от 3 до 5,2

от 0,8 до 2

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

1

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

1

16,4

4,5

16,4

4,5

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

от 0,2 до 5

от 2,5 до 10

от 2,5 до 3,5

от 0,2 до 30

от 2 до 40

от 2 до 9

от 1 до 10

от 0,5 до 10

от 0,5 до 10

3, 6

3, 6

3, 6

от 1 до 10

от 4,2 до 17,2

от 1,2 до 4,0

от 0 4,5 до 0 17

от 0 4,5 до 0 17

17, 25

19, 25

19, 25

от 4,2 до 17,2

8, 11

16, 21

16, 21

от 1,2 до 9,0

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Условное обозначение

Номинальное сопротивление, Ом

Номинальная база, мм

Длина подложки, мм

Ширина подложки, мм

Внешний вид

QFCA

60, 100, 120,

200, 350, 400,

700, 1000

от 0,5 до 6

от 5,2 до 19

от 5,2 до 19

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFCB

100, 120, 200,

350, 400

от 1 до 6

от 4,2 до 10

от 4 до 13

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFRA

60, 100, 120,

200, 350, 400, 700, 1000

от 0,5 до 6

от 5,2 до 19

от 5,2 до 19

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFLT

120, 350

от 0,5 до 5

от 3,8 до 24

от 1,2 до 12

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFXV

120, 350

от 1 до 3

от 4 до 15

от 11 до 28

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFYV

120, 350

от 1 до 3

от 4 до 15

от 11 до 28

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFBXV

120, 350

от 0,4 до 3

от 5,2 до 9,1

от 7 до 12

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFBYV

120, 350

от 0,6 до 3

от 5,1 до 9,1

от 6,8 до 12

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFBX

120, 350

от 0,4 до 1

от 5,2 до 7

от 0,9 до 2

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFBY

120, 350

от 0,6 до 1

от 5,1 до 7

от 0,9 до 2

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFLX

120, 350

от 0,4 до 1

от 3 до 5,2

от 0,8 до 2

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

QFCT

100, 120, 200,

350, 400

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

ZFLK

120, 350

от 1 до 10

от 4,2 до 17,2

от 1,0 до 4,0

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Условное обозначение

Номинальное сопротивление, Ом

Номинальная база, мм

Длина подложки, мм

Ширина подложки, мм

Внешний вид

BTM

120, 350

от 1 до 6

от 5,4 до 12,2

от 1,2 до 1,9

Приказ Росстандарта №1943 от 16.08.2024, https://oei-analitika.ru

Примечание: фактическое значение электрического сопротивления указывают на упаковке тензорезисторов (по заявке заказчика тензорезисторы могут иметь параметры базы, электрического сопротивления и габаритные размеры, отличные от указанных в таблице).

Таблица 3 - Предельные деформации, предельные пониженные температуры, рабочие области значений температуры и диапазоны термокомпенсации тензорезисторов

Условное обозначение

Предельная* деформация, млн-1

Предельная* пониженная температура, °С

Рабочая область значений температуры, °С

Диапазон термокомпенсации, °С

F, CCF, EF, EU, UF

± 50000

-196

от -40 до +150

от +10 до +100

UBF, BF

± 30000

-70

от -40 до +200

от +10 до +80

ВТМ

± 5000

-10

от -10 до +80

-

WF

± 30000

-10

от -10 до +80

от +10 до +80

Р, PF

± 20000

-70

от -40 до +80

от +10 до +80

FLM, WFLM

± 5000

-70

от -40 до +80

от +10 до +80

AW

± 5000

-196

от -40 до +300

от +10 до +100

AWC

± 5000

-196

от -40 до +100

от +10 до +100

MF

± 10000

-196

от -40 до +80

YEF

± 150000

-20

от -20 до +80

YF

± 200000

-20

от -20 до +80

YHF

± 400000

-20

от -20 до +80

DSF

± 50000

-60

от 20 до +200

LF

± 30000

-20

от -20 до +80

от +10 до +80

PFLW, PLW

± 20000

-20

от -20 до +80

от +10 до +80

GF

± 30000

-20

от -20 до +80

-

CF

± 10000

-269

от -40 до +80

от -40 до +80

CEF

± 10000

-269

от -40 до +200

от -40 до +80

QF

± 30000

-196

от -40 до +200

от +10 до +100

ZF

± 10000

-196

от -40 до +300

от +10 до +100

SF

± 30000

-70

от -40 до +200

от +10 до +100

* Заявленные производителем значения деформации и пониженной температуры после воздействия которых тензорезисторы сохраняют работоспособность.

Таблица 4 - Общие технические характеристики для всех модификаций тензорезисторов

Наименование характеристики

Значение

Максимальный рабочий ток питания, мА

25

Минимальное значение сопротивления изоляции в рабочей области значений температуры, МОм

от 50 до

200

Масса, г, не более

30

Вероятность безотказной работы за 107 циклов нагружения, не менее, для тензорезисторов DSF при знакопеременной деформации ± 3000 млн-1; для остальных тензорезисторов при знакопеременной деформации ± 1000 млн-1

0,97

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Тензорезисторы TML

[I] [II] [III] - [IV] - [V] - [VI]

в соответствии с заказом

Тензорезисторы TML. Паспорт

Тензорезисторы TML. Паспорт

1 (на партию)

Тензорезисторы TML.

Руководство по эксплуатации

Тензорезисторы TML. Руководство по эксплуатации

1 (на партию)

Тензорезисторы TML. Методика поверки

-

1 (на заказ)

Упаковка

-

Количество определяется заказом

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе: «Тензорезисторы TML. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 20420-75 «Тензорезисторы. Термины и определения» (с Изменениями N 1, 2, 3);

Техническая документация «Tokyo Measuring Instruments Laboratory Co., Ltd.», Япония.

Изготовитель

Tokyo Measuring Instruments Laboratory Co., Ltd., Япония

8-2, Minami-Ohi 6-Chome, Shinagawa-Ku, Tokyo, 140-8560, Japan

Телефон/факс: +81-3-3763-5614, факс: +81-3-3763-5713

Web-сайт: www.tml.jp

E-mail: sales_europe@tml.jp

Испытательный центр

Федеральное государственное унитарное предприятие «Центральный аэрогидродинами-ческий институт имени профессора Н.Е.Жуковского» (ФГУП «ЦАГИ»)

Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1

Телефон: +7 495 5564281; факс: +7 495 7776332, +7 495 5564337

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Уникальный номер записи в реестре аккредитованных лиц № РОСС СОБ 1.00164.2014.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
