ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2021 г. № 1391

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2021 г. № 1391

Лист № 1 Регистрационный № 66787-17 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Масс-спектрометры с индуктивно-связанной плазмой ICPMS-2030

Масс-спектрометры с индуктивно-связанной плазмой ICPMS-2030 (далее по тексту масс-спектрометры) предназначены для измерения элементного и изотопного состава жидких веществ и материалов в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений)

Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно-связанной плазме.

Исследуемый раствор с помощью перистальтического насоса подается в распылительную камеру, в которой потоком аргона превращается в аэрозоль. Аэрозоль через центральный канал плазменной горелки попадает в плазму, где под воздействием высокой температуры (от 7000 до 8000 К) вещества, содержащиеся в пробе, распадаются на атомы и ионы. Образовавшиеся положительно заряженные ионы проходят октопольную соударительную ячейку и при помощи ионной линзы направляются в аналитическую систему, где происходит фильтрация ионов по массе и детектирование интенсивности ионного потока. В качестве детектора применяется вторичный электронный умножитель.

Конструктивно масс-спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером и состоят из следующих основных блоков:

• - блок плазменного источника ионов (распылительная камера, перистальтический насос, плазменная горелка, распылитель, контроллер газов, плазменная мини-горелка);

• -  блок высокочастотного источника питания (осциллятор, транзисторный высокочастотный блок);

• -  блок анализа масс (квадрупольный масс-спектрометр, гиперболический и цилиндрический молибденовые электроды, октопольная соударительная ячейка, контроллер газа, детектор, система откачки);

• - блок обработки данных.

Масс-спектрометры дополнительно могут быть оборудованы автосамплерами для автоматического анализа 60, 120 или 240 образцов; жидкостными хроматографами;

генераторами гидридов; системой лазерной абляции.

Масс-спектрометры выпускаются в следующих модификациях ICPMS-2030 и ICPMS-2030 LF, которые отличаются разрешающей способностью в области > 225 а.е.м. Модель ICPMS-2030 имеет разрешение в этой области от 0.5 а.е.м. до 1.0 а.е.м., модель

ICPMS-2030 LF имеет разрешение > 5 а.е.м. в этой области.

Место нанесения знака поверки

Место нанесения знака маркировки

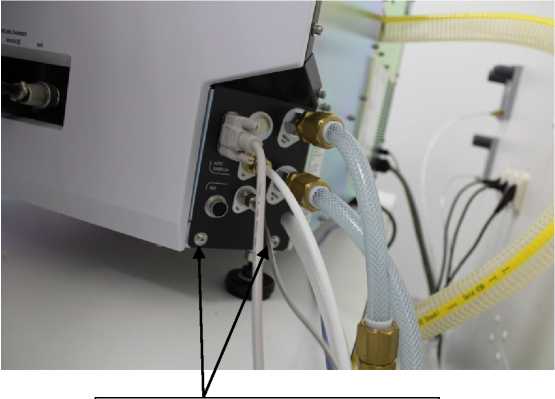

Места пломбирования

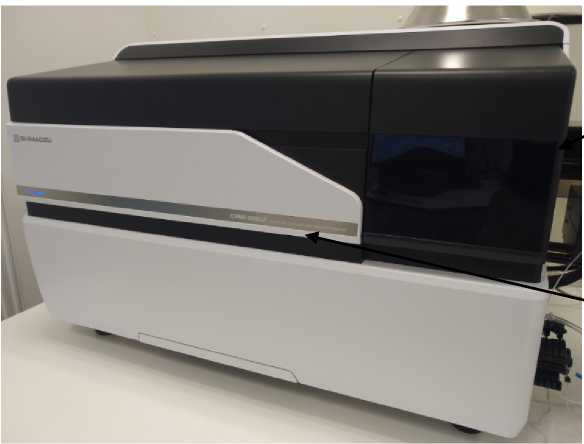

Рисунок 1 - Общий вид масс-спектрометров с индуктивно-связанной плазмой ICPMS-2030 с обозначением мест нанесения маркировки, знака поверки и пломбирования

Рисунок 2 - Общий вид масс-спектрометров с индуктивно-связанной плазмой ICPMS-2030 LF с обозначением мест нанесения маркировки, знака поверки

Место нанесения знака

Место нанесения знака

поверки

В масс-спектрометрах используется программное обеспечение (ПО) LabSolutions ICPMS, предназначенное для настройки параметров измерения и проверки рабочего состояния прибора, калибровки и валидации, обработки выходной информации, в том числе построения градуировочных графиков по стандартам и расчёте концентрации различных элементов, создание методов измерений, печати и сохранения результатов анализа.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель корпуса масс-спектрометров методом наклеивания.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации на Масс-спектрометры с индуктивно-связанной плазмой ICPMS-2030 в разделе 4.

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3455 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов.

ГОСТ 15624-75 «Масс-спектрометры. Термины и определения

Техническая документация фирмы «Shimadzu Corporation», Япония.
