МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 54041 «Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращениями НПО «Турбулентность-ДОН» от 27 ноября 2017 г. № 1972, № 1973 приказываю:

• 1. Внести изменения в описание типа на расходомеры-счетчики газа ультразвуковые Turbo Flow UFG, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56432-14, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 208-055-2017 «Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 ноября 2017 г. и распространить действие документа на расходомеры-счетчики газа ультразвуковые Turbo Flow UFG, выпущенные после даты приказа о переоформлении свидетельства об утверждении типа № 54041 и в связи с внесением изменений в методику поверки.

• 2.  Переоформить свидетельство об утверждении типа №  54041

«Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56432-14, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E78ODAE0071B1B53CD41

Кому выдан; Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG (далее - расходомеры) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.

Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода газа.

Расходомеры состоят из:

• - преобразователя расхода ультразвукового (далее - У ПР), выполненного в виде корпуса круглого или прямоугольного сечения с установленными ультразвуковыми приемо-передатчиками:

• - преобразователя температуры;

• - преобразователя давления;

• - электронного блока (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, преобразователей давления и температуры, их преобразование, обработку и вычисление расхода газа с последующим формированием цифрового выходного сигнала. ЭБ устанавливается на корпусе УПР;

• - вычислителя расхода (далее - ВР) или корректора объема газа Суперфлоу-23 (ГР № 61729-15), которые обрабатывают входные сигналы по каналам расхода, давления и температуры и вычисляют объем, объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам с учетом введенных теплофизических параметров измеряемой среды. ВР может быть встроен в ЭБ или вынесен в расходомерный шкаф (далее - РШ);

Для возможности дистанционного считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ), либо РШ с промышленным компьютером (далее - ПК).

Расходомеры выпускаются в модификациях Turbo Flow UFG -Ни Turbo Flow UFG - F. которые отличаются конструкцией УПР, вариантами размещения ультразвуковых приемопередатчиков на измерительном трубопроводе и диапазоном измерений объемного расхода газа.

В модификации Turbo Flow UFG - Н в корпус расходомера может быть установлено до двух пар ультразвуковых приемопередатчиков, в модификации Turbo Flow UFG - F - до восьми пар ультразвуковых приемопередатчиков. В расходомерах предусмотрена возможность замены ультразвуковых приемо-передатчиков под давлением, в рабочем режиме без вывода его из эксплуатации, автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин, дублирование преобразователя расхода давления и температуры, а также возможность измерения расхода газа в прямом и в обратном направлении (реверсивный режим).

В зависимости от диапазона температуры окружающей и измеряемой среды расходомеры имеют исполнения М и X.

В зависимости от состава расходомеры имеют исполнения, основные отличия которых приведены в таблице 1.

Таблица 1 - Исполнения расходомеров в зависимости от состава и выполняемых функций

Примечание:

«+»- входит в состав расходомера

«-»- не входит в состав расходомера

Для модификации UFG-H применяются только исполнения СО; С1Т; С1ТР.__]

Расходомеры обеспечивают выполнение следующих функций:

измерение объемного расхода в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газов;

архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления, архивов событий и параметров функционирования;

введение и регистрацию значений условно-постоянных величин;

защиту от несанкционированного доступа к параметризации и архивам: передачу измеренных данных, параметров настройки и архивной информации: разделение и ограничение напряжения и тока в искробезопасных цепях.

Расходомеры обеспечивают вывод на показывающее устройство следующих параметров: коэффициента сжимаемости; текущего значения объемного расхода газа; текущего значения объемного расхода газа, приведенного к стандартным условиям**: текущего значения температуры измеряемой среды*; текущего значения давления измеряемой среды**; текущего значения скорости потока измеряемой среды: текущего значения скорости звука;

текущего значения накопленного объема газа, приведенного к стандартным условиям* *; текущего значения массового расхода газа**;

текущего значения плотности газа;

текущего значения плотности газа, приведенного к стандартным условиям: текущих параметров даты и времени;

суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (сутки);**

суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;**

параметров функционирования расходомера.

Примечание:

* - для всех исполнений кроме СО;

** - для всех исполнений кроме СО и С1Т.

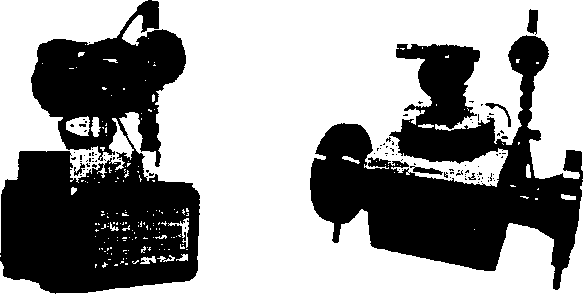

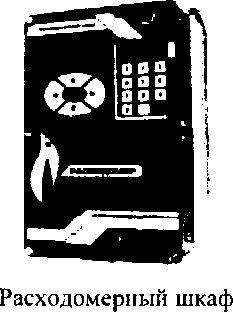

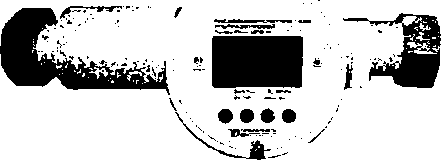

Общий вид расходомеров представлен на рисунке 1.

Корпус круглого сечения с раздельными защитными крышками

Корпус прямоугольного сечения с совмещенными защитными крышками

Корпус круглого сечения с защитным кожухом

Расходомер Turbo Flow UFG-F

Расходомер Turbo Flow UFG-H

Рисунок 1 - Общий вид расходомеров - счетчиков газа ультразвуковых Turbo Flow UFG

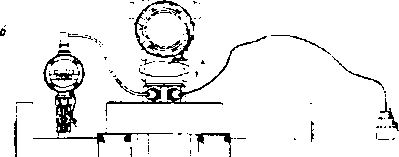

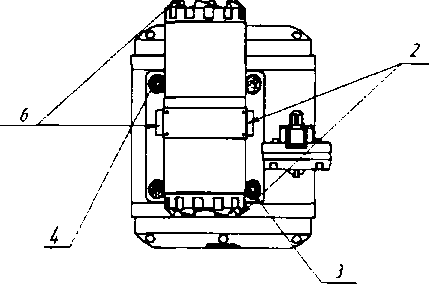

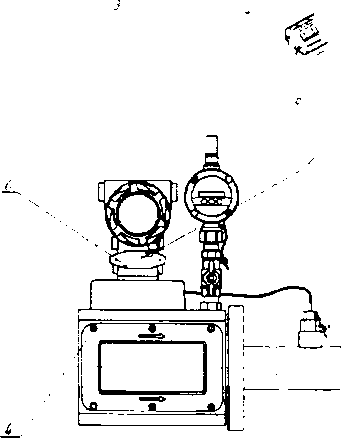

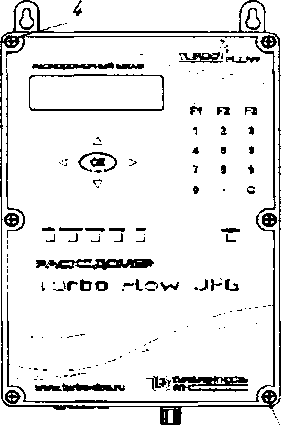

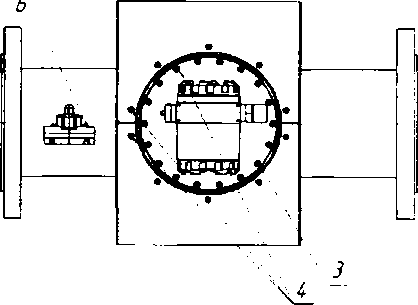

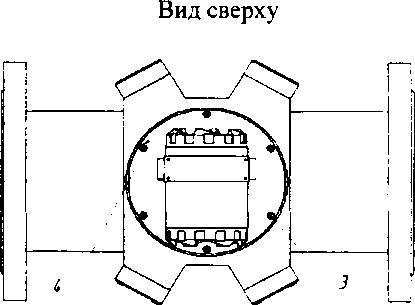

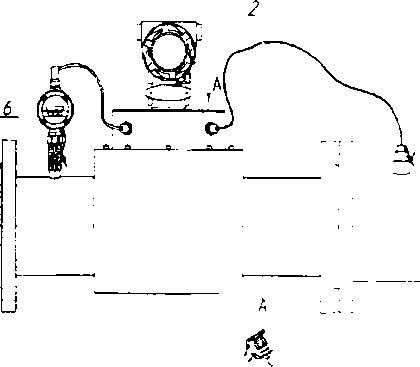

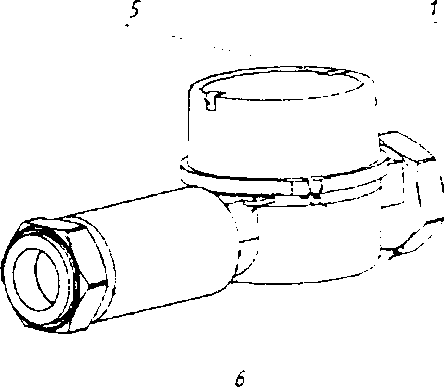

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Вид сбоку

• 1 - пломба свинцовая для нанесения знака поверки;

• 2 - пломба свинцовая предприятия-изготовителя;

• 3 - места для нанесения знака поверки способом давления на специальную мастику;

• 4 - пломбы предприятия-изготовителя способом давления на специальную мастику:

• 5 - самоклеющаяся пломба из легкоразрушаемого материала предприятия-изготовителя;

• 6 - отверстие для пломбирования газоснабжающими организациями.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение (ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Программное обеспечение разделено на;

• - метрологически значимую часть;

• - метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

• - параметры ПО, участвующие в вычислениях и влияющие на результат измерений:

• - компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на корпусе ЭБ и РШ (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 208-055-2017 «Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.11.2017 г.

Основные средства поверки:

• - государственный первичный эталон единиц объемного и массового расходов газа ТЭТ 118-2013, СКО 0,05 %, НСП 0,04 %. Диапазон воспроизведения объемного расхода газа от 0,003 до 16000 м³/ч;

• - рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности от 0,2 % до 0,5 %. Диапазон воспроизведения объемного расхода газа от 0,016 до 32000 м³/ч;

• - частотомер электронно-счетный 43-38, диапазон от 0,1 Гц до 50 МГц (регистрационный номер 3433-73);

• - прибор цифровой для измерения давления DPI 740 «Druck» (регистрационный номер 66482-17), диапазон от 75 до 115 кПа, пределы относительной погрешности ±0.02 %:

• - термометр СП-95 (регистрационный номер 1879-93), диапазон от плюс 10 °C до плюс 35 °C, пределы абсолютной погрешности ±0,2 °C;

• - калибратор давления портативный Метран-517 (регистрационный номер 39151-12). диапазон от минус 100 кПа до 60 МПа, пределы основной относительной погрешности от ±0.02 до ±0,1 %;

• - термометр сопротивления эталонный ЭТС-100 (регистрационный номер 19916-10). диапазон от минус 196 до 0 °C, 3 разряд;

• - термометр сопротивления эталонный ЭТС-100 (регистрационный номер 19916-10). диапазон от 0 до плюс 660 °C, 3 разряд.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт расходомера или на свидетельство о поверке.

приведены в эксплуатационном документе

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ТУ 4213-012-70670506-2013 Расходомер - счетчик газа ультразвуковой Turbo Flow CFG. Технические условия

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес: 346800, Ростовская область, Мясниковский район, с. Чал тырь. 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
