Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» июля 2018 г. №1551

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы телевизионные R&S ETL

Анализаторы телевизионные R&S ETL предназначены для мониторинга, анализа, измерения параметров как цифровых сигналов наземного телевизионного вещания цифровых стандартов DVB-T/H, DVB-T2, так и аналоговых телевизионных стандартов.

Анализатор телевизионный R&S ETL представляет собой универсальную, мультистан-дартную платформу для анализа ТВ сигналов. Он объединяет в себе функции анализатора спектра и испытательного ТВ приемника, обеспечивая при этом высокую точность измерений.

В режиме анализатора спектра прибор позволяет проводить несколько основных видов измерений:

- измерения параметров синусоидальных сигналов;

- измерения уровня гармоник синусоидальных сигналов;

- измерения спектра сигналов;

- измерения характеристик пакетных сигналов.

Концепция прибора позволяет реализовать новые ТВ стандарты программно и аппаратно. Это позволило объединить в одном приборе аналоговые ТВ стандарты и цифровые DVB-T/H и DVB-T2. Для всех без исключения стандартов анализатор телевизионный R&S ETL использует демодуляцию в реальном масштабе времени.

В режиме испытательного ТВ приемника анализатор телевизионный R&S ETL предлагает широкий набор функций для измерения сигналов аналогового и цифрового телевидения. Основные группы измерений приведены ниже.

-    измерения для аналогового ТВ:

-    измерения спектра;

-    измерения параметров сигналов;

-   измерения отношения сигнал/шум.

-   измерения для цифрового ТВ:

-    измерения спектра;

- измерения обзорные для определения погрешности модуляции;

-    измерения сигнального созвездия (анализ модуляции);

-    измерения параметров сигналов;

-    измерение наклона амплитудно-частотной характеристики (АЧХ).

Результаты измерения параметров сигнала можно выводить вместе с результатами анализа в виде таблиц. Для аналоговых сигналов в стандартную конфигурацию анализатора телевизионного R&S ETL входит широкий набор функций измерения несущих звука и изображения. Функция видеоскопа, также входящая в стандартную конфигурацию, позволяет анализировать выбранные строки видеосигнала.

Прочная и компактная конструкция анализатора телевизионного R&S ETL делает его особенно удобным для мобильного применения, что значительно упрощает измерения зоны покрытия вещательной сети.

Анализатор телевизионный R&S ETL оснащен встроенным цветным дисплеем высокого разрешения. Управление анализатором телевизионным R&S ETL осуществляется с помощью клавиш на передней панели или с помощью прилагаемой мыши с интерфейсом USB. Имеется возможность подключения внешнего монитора и клавиатуры. Широкий спектр дополнительных принадлежностей гарантирует оптимальное соответствие конфигурации прибора требованиям потребителя. Функции добавляются путем установки соответствующей программной опции.

В состав анализатора телевизионного R&S ETL входит мощный компьютер с различными интерфейсами и свободными местами для установки дополнительных карт.

Сетевой интерфейс (LAN) может использоваться для подключения анализатора телевизионного R&S ETL к локальной сети для осуществления дистанционного управления.

Обладая диапазоном частот от 500 кГц до 3 ГГц анализатор телевизионный R&S ETL перекрывает не только обычные телевещательные диапазоны, но и диапазоны L (1,4-1,7 ГГц) и S (1,9-2,7 ГГц).

Передняя панель анализатора телевизионного R&S ETL доступна в двух вариантах цветового исполнения: сине-белый и бело-серый. Внешний вид анализатора телевизионного R&S ETL, обозначение места нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Место нанесения знака утверждения типа

ⁱ⁰¹*SCHW*_Rt гл

____ ЙО кН, J он,

Место нанесения

знака поверки

Рисунок 1 - Общий вид средства измерений

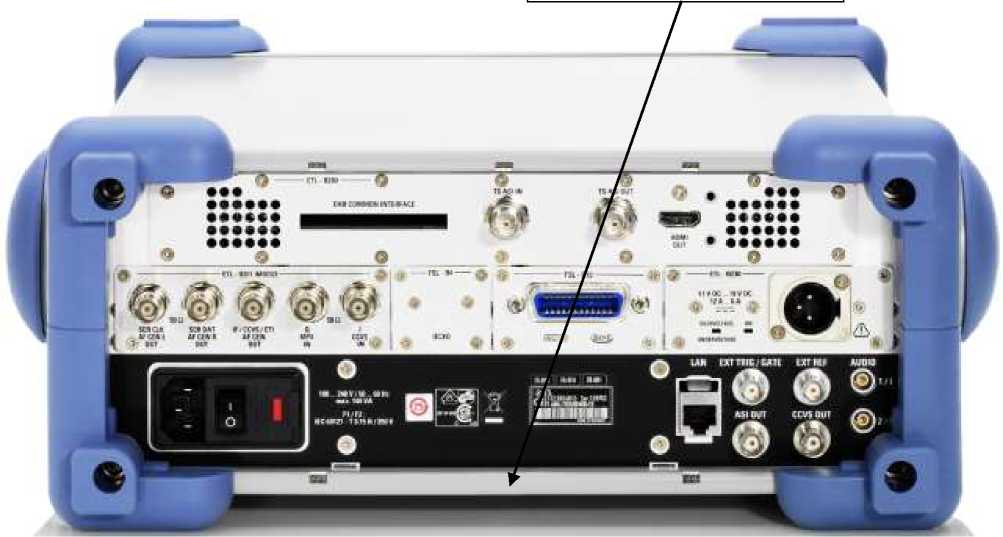

Место пломбировки

Рисунок 2 - Схема пломбировки анализатора телевизионного R&S ETL от несанкционированного доступа

Программное обеспечение (ПО) «R&S ETL Firmware» предназначено для работы с анализаторами телевизионными R&S ETL и не может быть использовано отдельно от измерительно-вычислительной платформы этого прибора.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО анализатора телевизионного R&S ETL приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО анализатора телевизионного R&S ETL

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора телевизионного R&S ETL в виде наклейки в соответствии с рисунком 1.

Таблица 4 - Комплектность средства измерений

осуществляется по документу «Руководство по эксплуатации», раздел 3, утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 25 июля 2008 г.

Основные средства поверки:

• - стандарт частоты рубидиевый FS 725 (регистрационный номер в Федеральном информационном фонде 31222-06);

• - генератор сигналов SML 03 (регистрационный номер в Федеральном информационном фонде 31971-06);

• - тестер телерадиовещательный R&S SFE (регистрационный номер в Федеральном информационном фонде 64298-16);

• - преобразователь измерительный NRP-Z91 (регистрационный номер в Федеральном информационном фонде 37008-08);

• - частотомер электронно-счетный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде 9084-90);

• - ваттметр поглощаемой мощности МЗ-51 (регистрационный номер в Федеральном информационном фонде 7055-79).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на переднюю панель анализаторов телевизионных R&S ETL в соответствии с рис. 1 или на свидетельство о поверке

приведены в эксплуатационной документации.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы «Rohde & Schwarz GmbH Со & KG», Германия

Фирма «Rohde & Schwarz GmbH & Co. KG», Германия Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Телефон: +49 89 41 29 0

Факс: +49 89 41 29 12 164

W eb -сайт: https ://www.rohde- schwarz. com

E-mail: customersupport@rohde-schwarz.com

Фирма «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия

Адрес: Spidrova 49,38501 Vimperk, Czech Republic

Телефон: +420 388 452 109

W eb -сайт: https ://www.rohde- schwarz. com

E-mail: customersupport@rohde-schwarz.com

Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)

ИНН 9909002668

Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560

Факс: +7 (495) 981-3565

W eb -сайт: https ://www.rohde- schwarz. com/ru

E-mail: sales.russia@rohde-schwarz.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
