«ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры эмиссионные моделей F20, EsaPort, SOLARIS, SOLARIS CCD Plus, MetalLab 75/80
Назначение средств измеренийСпектрометры эмиссионные моделей F20, EsaPort, SOLARIS, SOLARIS CCD Plus, MetalLab 75/80 предназначены для измерения содержания химических элементов в металлах и сплавах.
Описание средства измеренийПринцип действия спектрометров основан на эмиссионном спектральном анализе с возбуждением пробы с помощью электрического разряда
В состав спектрометров входят: источник возбуждения спектра, оптическая система (полихроматор), вакуумная система, система термостатирования полихроматора, система подачи аргона, блоки питания и контроллер, позволяющий управлять процессом анализа и регистрировать результаты с помощью IBM - совместимого компьютера. Оптическая система спектрометров базируется на схеме Пашен-Рунге с вогнутой дифракционной решеткой, работающий в первом и во втором порядке спектра. Количество измерительных каналов определяется числом выходных щелей или количеством пикселей в диодные линейке. Регистрация спектра осуществляется с помощью набора фотоэлектронных умножителей, оптимизированных по спектральной чувствительности для определенных участков спектра, или с помощью диодной линейки. Далее электрические сигналы, пропорциональные интенсивности света, попадающего на фотоэлектронные умножители или диоды, после аналого-цифрового преобразования отображаются на компьютере.
Основные отличия моделей спектрометров состоят в следующем.
Спектрометры F20 являются настольными приборами в жестком металлическом корпусе с термоизолированной, герметичной оптической системой. Возможность вакуумирования позволяет расширить диапазон регистрируемых длин волн в коротковолновую область спектра.
Спектрометры EsaPort являются мобильными приборами с дуговым и /или искровым источником возбуждения спектров, и может работать в трех режимах: сортировка, анализ и идентификации сплавов. Регистрация спектра осуществляется с помощью диодной линейки.
Модель SOLARIS является настольным прибором на фотоэлектронных умножителях или диодных линейках и предназначена для анализа черных и цветных металлов.
Модель SOLARIS CCD Plus предназначена для анализа как черных, так и цветных металлов, отличается возможностью конфигурирования под требования заказчика непосредственно на рабочем месте.
Спектрометры MetalLab 75/80 выпускаются в 4-х исполнениях: базовая MLV для решения рутинных задач; исполнении MLA для анализа цветных металлов; исполнении MVU с трехметровым оптическим кабелем с выносным пистолетом для анализа крупногабаритных деталей; исполнение ATL с несколькими оптическими системами.
Модели спектрометров различаются техническими и метрологическими характеристиками.

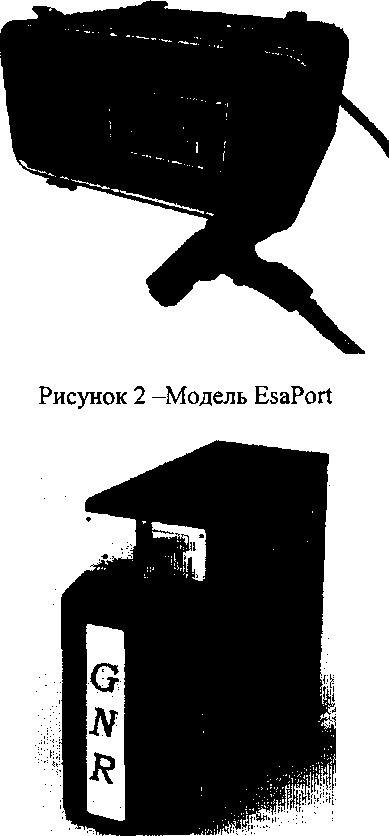

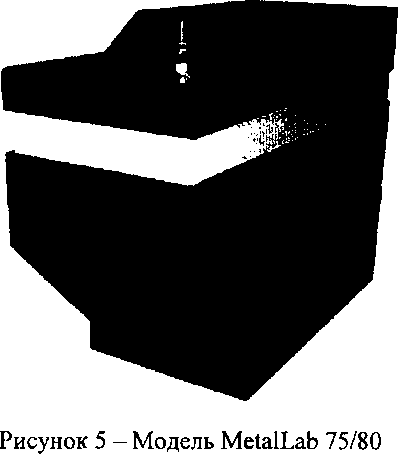

Внешний вид спектрометров представлен на рисунках 1-5. Знак поверки наносится на лицевую панель рядом с названием спектрометра.

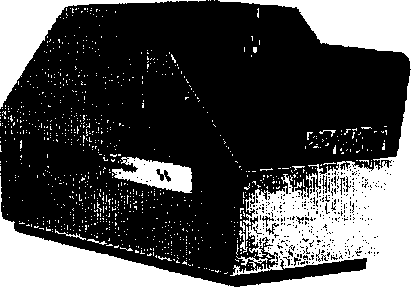

Рисунок 1 - Модель F20
Рисунок 3 - Модель SOLARIS

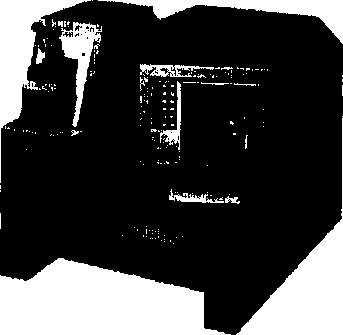

Рисунок 4 - Модель SOLARIS CCD Plus
Программное обеспечение
Управление процессом измерения, задание параметров возбуждения спектра, обработка выходной информации осуществляется с помощью программного обеспечения “Metal Lab”, установленного на внешнем или встроенном (для модели EsaPort) персональном компьютере. Пломбировка приборов конструкцией спектрометров не предусмотрена. Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MetalLab |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.74 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические и технические характеристикиМетрологические и технические характеристики спектрометров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристик для модели | ||||
|
F20 |
EsaPort |
SOLARIS |
SOLARIS CCD PLUS |
MetalLab 75/80 | |
|
1 .Спектральный диапазон, нм - с воздушной или газонаполненной оптической системой |
От 190 до 700 |
От 165 до 410 |
от 165 до 700 |
От 190 до 700 | |
|
- с вакуумной оптической системой |
От 120 до 700 |
От 130 до 900 |
От 120 до 800 | ||
|
2. Фокусное расстояние, мм |
500 |
300 |
300 |
500 |
750 |
|
3.Дифракционная решетка, штрихов/мм |
2700 или 3600 |
2400, 3000 или 3600 |
2700,3000 или 3600 |
2700, 3000 или 3600 |
2400 или 3600 |
|
4.Обратная линейная дисперсия, нм/мм -для дифракционной решетки 2400 штрихов/мм |
- |
1,39 |
- |
- |
0,55 |
|
-для дифракционной решетки 2700 штрихов/мм |
0,74 |
1,23 |
0,74 |
- | |
|
-для дифракционной решетки 3000 штрихов/мм |
1,11 |
1,11 |
0,67 |
- | |
|
-для дифракционной решетки 3600 штрихов/мм |
0,55 |
0,9 |
0,9 |
0,56 |
0,37 |
|
5.Ширина входной щели, мкм |
20 |
20 |
20 |
20 |
20 |
|
б.Ширина выходных щелей, мкм |
От 25 до 70 |
Нет |
От 25 до 70 |
Нет |
От 25 до 70 |
|
7. Предел допускаемого относительного СКО результатов измерений (n=10) % (C,Cr, Мп, Si, Ni) в легированной стали ГСО 7546-99 или алюминиевом сплаве АК5, ГОСТ 7871-63(Cu,Mn,Mg,Fe,Si,Zn, Ni, Ti, Zr) в диапазоне массовой доли | |||||
|
элементов: |
- |
- |
- |
15 |
15 |
|
От 0,0005 до 0,001 |
10 |
- |
10 |
10 |
10 |
|
От 0,001 до 0,01 |
5 |
10 |
5 |
5 |
5 |
|
Св 0,01 до 0,1 |
3 |
5 |
3 |
3 |
3 |
|
Св 0,1 до 0,5 |
2 |
3 |
2 |
2 |
2 |
|
Св 0,5 до 1,0 |
1 |
2 |
1 |
1 |
1 |
|
Св. 1,0 | |||||
|
8. Напряжение питания от сети переменного тока частотой (50 +/-1) Гц, В |
220^ |
220^.зз |
220+2<зз |
220+22.зз |
220+22 зз |
|
9. Потребляемая мощность, кВ А - в режиме холостого хода |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
-в режиме анализа |
1 |
1 |
1 |
1 |
1 |
|
10. Габаритные размеры, см, не более | |||||
|
- длина |
85 |
60 |
26 |
62 |
110 |
|
- ширина |
70 |
51 |
73 |
36 |
66 |
|
- высота |
65 |
29 |
62 |
90 |
105 |
|
11. Масса, кг, не более |
70 |
23 |
80 |
70 |
230 |
|
12. Время выхода на режим после полного выключения на длительный период, ч |
2 |
0,5 |
0,5 |
0,5 |
2 |
|
13. Условия эксплуатации: - диапазон температуры окружающего воздуха, С |
от 5 до 40 | ||||
|
от 84 до 107 от 20 до 70 |
наносится на титульные листы руководства по эксплуатации и на правую строну корпуса спектрометров в виде наклейки.
Комплектность средства измеренийкомплектность спектрометра приведена в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
1 .Спектрометр |
1 | |
|
2.Вакуумная система |
1 | |
|
З.Держатели для образцов адаптеры |
По доп.заказу | |
|
4.Магнитный держатель проб |
По доп.заказу | |
|
5.Комплект инструментов |
1 | |
|
б.Комплект расходных материалов |
1 | |
|
7. Программное обеспечение |
1 | |
|
8. Комплект документации:
|
1 1 1 |
МП 203-0077-2008 |
осуществляется в соответствии с документом МП 203 -0077 -2008 «Спектрометры эмиссионные F20, EsaPort, Solaris, Solaris CCD PLUS, MetalLab 75/80. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 29.08.2008 г.
Основные средства поверки:
-
- стандартный образец состава сталей легированных типов 15X11МФ, 20X13, 40X13, 65X13, 20Х17Н2, 15Х5М, 12Х8ВФ (комплект ЛГ37 - ЛГ43) ГСО 7546-99.
-
- стандартный образец состава стали легированной типа 38Х2МЮА (комплект УГ51-УГ53) ГСО 7547-99.
приведены в следующих документах:
-
- «Спектрометры эмиссионные F20, EsaPort, Solaris, Solaris CCD PLUS, - Metallab 75/80, Руководство по эксплуатации»;
-
- ГОСТ 18895-97 « Сталь. Метод фотоэлектрического спектрального анализа»;
-
- ГОСТ 3221-85 «Алюминий первичный. Методы спектрального анализа»;
-
- ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа»
-
- ГОСТ 9716.2-79 «Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра».
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным моделей F20, EsaPort, SOLARIS, SOLARIS CCD Plus, MetalLab 75/80
техническая документация фирмы «G.N.R. S.r.l.», Италия
ИзготовительФирма «G.N.R. S.r.l.», Италия.
Адрес: Via Torino 7,28010 Agrate Conturbia (NO), Italy.
Тел.: +39 0322 882911, факс: +39 0322 882930, эл.почта: gnrtech@gnr.it.
ЗаявительООО «ДжиЭнЭрНорд», г.Санкт-Петербург.
Юридический адрес: 199106, Санкт-Петербург, линия 22-я В.О. д.З, к.1,лит.М, пом.1Н Почтовый адрес: 199106, Санкт-Петербург, линия 22-я В.О. д.З, к.1,лит.М, оф.426.
Тел. (812) 305-25-22 Факс. (812) 305-25-23. Эл.почта: info@gnr-nord.ru.
Испытательный центрФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14,
эл.почта: info@vniim.ru.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.»
