УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «19» августа 2022 г. № 2067

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ ТЕМПЕРАТУРЫ ОТ 2 ДО 300 К

• 1.1. Настоящая поверочная схема распространяется на средства измерений теплопроводности твердых тел в диапазоне температуры от 2 до 300 К и устанавливает порядок передачи единицы теплопроводности твердых тел от государственного первичного специального эталона рабочим эталонам

• 1-го, 2-го, 3-го разрядов, а также средствам измерений, в том числе с помощью рабочих эталонов с указанием погрешностей и основных методов аттестации и поверки.

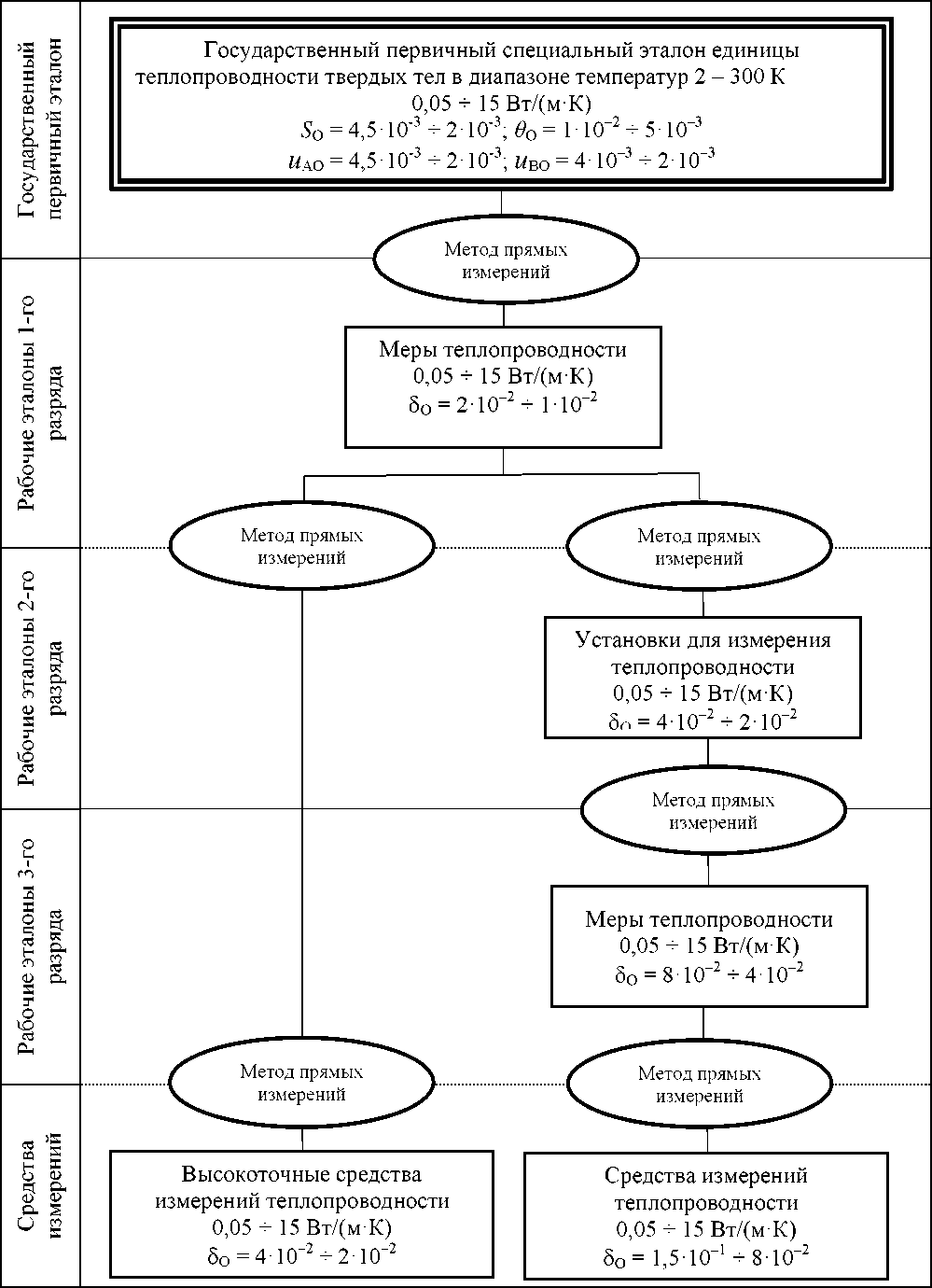

Графическая часть Государственной поверочной схемы для средств измерений теплопроводности твердых тел в диапазоне температуры от 2 до 300 К представлена в приложении А.

• 1.2. Для всех рабочих эталонов и средств измерений допускается проводить поверку с помощью эталонов более высокой точности, чем предусмотрено настоящей поверочной схемой.

• 2.1. В настоящем документе применены следующие сокращения:

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение.

• 2.2. В настоящем документе применены следующие обозначения:

So - относительное СКО;

8_О - доверительные границы относительной погрешности;

0_О - относительная НСП;

и_АО  -  относительная  стандартная  неопределенность  измерений,

оцениваемая по типу А;

и_ВО  -  относительная  стандартная  неопределенность  измерений,

оцениваемая по типу В;

Р - доверительная вероятность;

k - коэффициент охвата (k=2 при Р=0,95).

• 3.1. Государственный первичный специальный эталон предназначен для воспроизведения и хранения единицы теплопроводности твердых тел в диапазоне температуры от 2 до 300 К и передачи единицы при помощи рабочих эталонов средствам измерений, применяемым в народном хозяйстве, с целью обеспечения единства измерений в стране.

• 3.2. В основу измерений теплопроводности твердых тел в диапазоне температуры от 2 до 300 К должна быть положена единица, воспроизводимая указанным эталоном.

• 3.3.  Государственный первичный специальный эталон состоит из комплекса следующих средств измерений:

базовый погружной криостат со сменной ячейкой теплопроводности термоконтроллер;

специальные меры теплопроводности:

из нержавеющей стали;

из кварцевого стекла;

универсальный цифровой вольтметр;

микрометр;

набор мер электрического сопротивления.

• 3.4. Диапазон значений теплопроводности твердых тел, воспроизводимых эталоном, составляет от 0,05 до 15 Вт/(м^К).

• 3.5. Государственный первичный специальный эталон в зависимости от диапазона температуры обеспечивает воспроизведение единицы с относительным СКО измерений S_o не превышающим значений от 4,5 •IO^-3 до 240^-3 при десяти независимых наблюдениях.

Здесь и далее по тексту первое значение из диапазона характеристики погрешности (неопределенности) соответствует первому значению из диапазона температуры. Интерполяция погрешности (неопределенности) в промежуточных значениях температуры - линейная.

Относительная НСП 0_О составляет от 140^-2 до 5 •IO^-3.

Относительная стандартная неопределенность измерений при воспроизведении единицы теплопроводности:

оцененная по типу А от 4,540^-3 до 2 •IO^-3;

оцененная по типу В от 440^-3 до 2 •IO^-3.

Относительная суммарная стандартная неопределенность от 640^-3 до 2,840^-3.

Относительная расширенная неопределенность от 1,240^-2 до 5,640^-3 при P=O,95.

• 3.6. Для обеспечения воспроизведения единицы теплопроводности твердых тел в диапазоне температуры от 2 до 3OO К с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

• 3.7. Государственный первичный специальный эталон применяют для передачи единицы теплопроводности твердых тел в диапазоне температуры от 2 до 3OO К рабочим эталонам методом прямых измерений.

• 3.8. Показатели точности метода прямых измерений не превышают 15 % от значений показателей точности эталона.

• 4.1. В качестве рабочих эталонов 1-го разряда применяют меры теплопроводности многозначные и однозначные в диапазоне от 0,05 до 15 Вт/(м^К).

• 4.2. Доверительные границы относительной погрешности рабочих эталонов 1-го разряда составляют от 240^-2 до 140^-2 в зависимости от диапазона температуры. Здесь и далее по тексту доверительные границы указаны для уровня доверительной вероятности Р=0,95.

• 4.3. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и высокоточных средств измерений методом прямых измерений.

• 4.4. Отношение доверительных границ погрешности рабочих эталонов 1-го и 2-го разряда не более 0,5 (1:2).

• 4.5. Показатели точности метода прямых измерений не превышают 15 % от значений показателей точности эталона 1-го разряда.

• 5.1. В качестве рабочих эталонов 2-го разряда применяют установки для измерения теплопроводности в диапазоне от 0,05 до 15 Вт/(м^К).

• 5.2. Доверительные границы относительной погрешности рабочих эталонов 2-го разряда составляют от 440^-2 до 240^-2 в зависимости от диапазона температуры.

• 5.3. Рабочие эталоны 2-го разряда применяют для поверки рабочих эталонов 3-го разряда.

• 5.4. Отношение доверительных границ погрешности рабочих эталонов

• 2- го и 3-го разряда не более 0,5 (1:2).

• 5.5. Показатели точности метода прямых измерений не превышают 15 % от значений показателей точности эталона 2-го разряда.

• 6.1. В качестве рабочих эталонов 3-го разряда применяют меры теплопроводности многозначные и однозначные в диапазоне от 0,05 до 15 Вт/(м^К).

• 6.2.  Доверительные границы относительной погрешности рабочих эталонов 3-го разряда составляют от 840^-2 до 440^-2 в зависимости от диапазона температуры.

6.3 Рабочие эталоны 3-го разряда применяют для поверки рабочих средств измерений методом прямых измерений.

• 6.4. Отношение доверительных границ погрешности рабочих эталонов

• 3- го разряда и рабочих средств измерения не более 0,5 (1:2).

• 6.5. Показатели точности метода прямых измерений не превышают 15 % от значений показателей точности эталона 3-его разряда.

7.1 В качестве средств измерений применяют высокоточные средства измерений и средства измерений теплопроводности в диапазоне от 0,05 до 15 Вт/(м<К).

7.2 Доверительные границы относительной погрешности высокоточных средств измерений, поверяемых с помощью эталонов 1-го разряда, составляют от 440^-2 до 240^-2 в зависимости от диапазона температуры.

7.3 Доверительные границы относительной погрешности средств измерений, поверяемых с помощью эталонов 3-го разряда, составляют от 1,5*10^-1 до 840^-2 в зависимости от диапазона температуры.

Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне температуры от 2 до 300 К

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 августа 2022 г.

Москва

Об утверзадении Государственной поверочной схемы для средств измерений теплопроводности твердых тел в диапазоне температуры от 2 до 300 К

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456 «Об утверждении требований к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, требований к оформлению материалов первичной аттестации и периодической аттестации эталонов единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, формы свидетельства об аттестации эталона единицы величины, требований к оформлению правил содержания и применения эталона единицы величины, формы извещения о непригодности эталона единицы величины к его применению», Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 11 декабря 2019 г. № 122-пр приказываю:

• 1.  Утвердить прилагаемую Г осударственную поверочную схему для средств измерений теплопроводности твердых тел в диапазоне температуры от 2 до 300 К (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы теплопроводности твердых тел в диапазоне температур от 2 до 300 К (ГЭТ 141-2020), эталонов и средств измерений теплопроводности твердых тел в диапазоне температуры от 2 до 300 К и вводится в действие с 1 октября 2022 г.;

эталоны, аттестованные на соответствие ГОСТ 8.511-84 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне температур 4,2  90 К»

(далее - ГОСТ 8.511-84) или ГОСТ 8.177-85 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне температур 90   300 К» (далее - ГОСТ 8.177-85)

или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.511-84 или ГОСТ 8.177-85, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.511-84 или ГОСТ 8.177-85, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.511-84, ГОСТ 8.177-85 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИФТРИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по отмене национальных стандартов Российской Федерации ГОСТ 8.511-84, ГОСТ 8.177-85 и направление соответствующих комплектов документов в Управление стандартизации.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Г                             1

Подлинник электронного документа, подписанного ЭП, хранится 8 системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; O29D1O9BOQ0BAE27A64C995DDBO6O2O3A9 Кому выдан; Лазаренко Евгений Русланович Действителен; с 27.12.2021 до 27.12.2022
