№1653 от 02.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 197221
О внесении изменений в описание типа СИ
О продлении срока действия свидетельства об утверждении типа СИ на новый срок
Мультиметры цифровые серий ТY500, TY700
Приказы по основной деятельности по агентству Вн. Приказ № 1653 от 02.10.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 октября 2020 г.
1653
Москва
О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на мультиметры цифровые серий TY500, TY700
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращениями ООО «Иокогава Электрик СНГ» от 30 июля 2020 г. № YRU-L20-1991, № YRU-L20-1992, № YRU-L20-1993, приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений
на мультиметры цифровые серий TY500, TY700 на последующие
5 лет.
-
2. Внести изменения в описание типа на мультиметры цифровые серий TY500, TY700, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61830-15. изложив его в новой редакции согласно приложению к настоящему
приказу.
-
3. Установить методику поверки по документу МП с изменением №1 «Мультиметры цифровые серий TY500, TY700. поверки» и распространить действие документа на мультиметры серий TY500, TY700, находящиеся в эксплуатации.
-
4. ФГУП «ВНИИМС» (А,Ю,Кузину) обеспечить .внесение
61830-15 Методика цифровые
сведений <ства измерений, ползджтгнжяш^г^ ляю за собой.
метрологии. 1
в Федеральный инфорр 1ациеди
г т г хранится в системе Электронного документооборота
5. Контроль за и(
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: ООЕ1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
С. С.Голубев
Заместитель Руководителя ———-———
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1653
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры цифровые серий TY500, TY700
Назначение средства измеренийМультиметры цифровые серии TY500 моделей TY520, TY530, серии TY700 моделей TY710, TY720 (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты напряжения переменного тока, температуры с помощью термопар при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Описание средства измеренийПринцип действия мультиметров основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя. Измерение сигналов ТЭДС от термопары типа К, последующем математическом преобразовании и отображении результатов измерений в единицах температуры, согласно ГОСТ Р 8.585-2001.
Конструктивно мультиметры выполнены в пластмассовом корпусе, имеют пяти- разрядный жидкокристаллический дисплей с возможностью подсветки, переключатель режимов работы и входные разъемы с функцией механической защиты токовых разъемов от использования не по назначению. Так же дисплей дополнительно отображает измеряемую величину в виде линейной гистограммы, которая индицируется под цифровым значением измеряемой физической величины. В мультиметрах установлены съемные предохранители номиналом 440 мА и 10 А. Питание мультиметра осуществляется от четырех стандартных элементов питания типа «АА» (R6).
Модели мультиметров идентичны по управлению и отличаются друг от друга функциональными возможностями.
Мультиметры обладают функциями (в зависимости от серии и модели) автоматического и ручного выбора поддиапазона измерений, прозвона цепи, тестирования диода, удержания показаний, связи с компьютером с помощью интерфейса^^В (дополнительная опция) или вывода информации на печатающее устройство по интерфейсу RS-232 (дополнительная опция). Помимо вышеперечисленных функций модель ТY530 позволяет регистрировать минимальные, усредненные и максимальные значения измерений с возможностью сохранения их во внутреннюю память, модель ТY720 имеет расширенный частотный диапазон измерений переменных напряжений и токов, функцию измерения электрического сопротивления постоянному току (малой мощности).

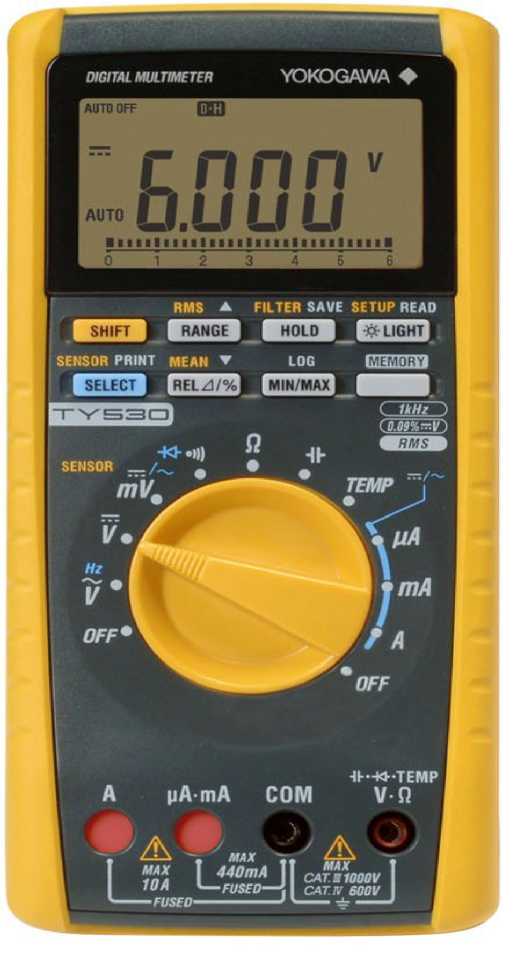

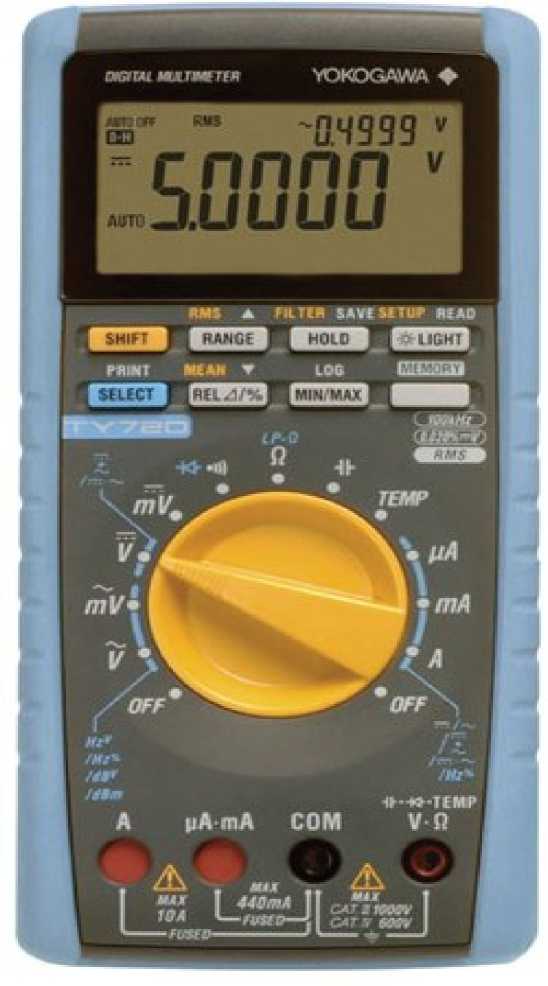

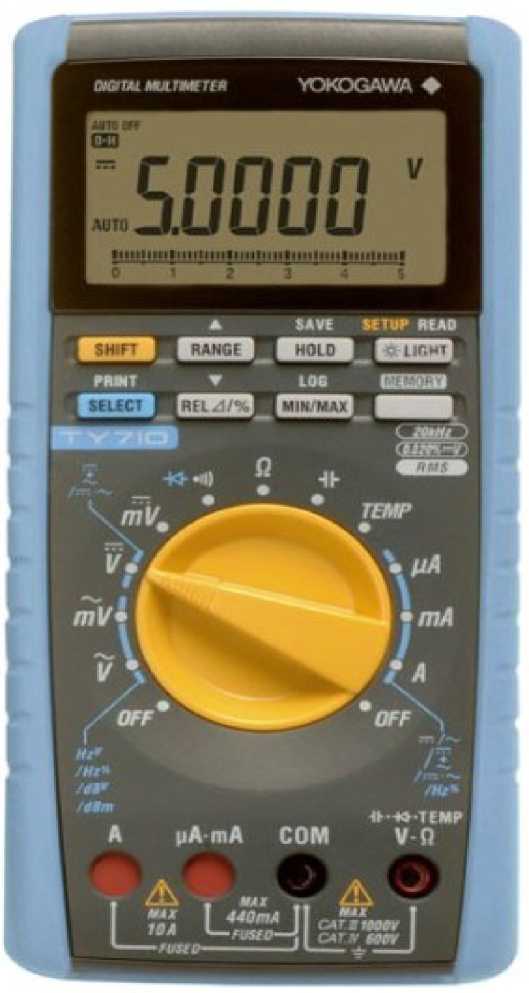

Общий вид каждой модели мультиметров представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа представлены на рисунке 5.
Программное обеспечениеДля преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО). БПО устанавливается в энергонезависимую память мультиметров на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Идентификационные данные ПО мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
серия TY500 |
серия TY700 | |
|
Идентификационное наименование ПО |
99-1061B(Y) |
99-1062C |
|
Номер версии (идентификационный номер ПО) |
1.01 и выше |
1.03 и выше |
|
Цифровой идентификатор ПО |
- |
- |
Защита мультиметров от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Защита ПО мультиметров от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
SENSOR
OFF*
SENSOR
/7
FILTER SETUP
# LIGHT
SHIFT
RANGE
HOLD
-U-'-KF-TEMP
V П
pA mA COM
A ... ш
L_“; i4=qigfrs|
'-------FUSED----------------' * -±- ■ 9
RELzJ/%
SELECT
2П
RMS
YOKOGAWA ♦
DIGITAL MULTIMETER
I AUTO OFF ГОП
= с ЛЛП v ™ u.u и и
iininiiiiuiiiiiiiiiiiinnii
0'23

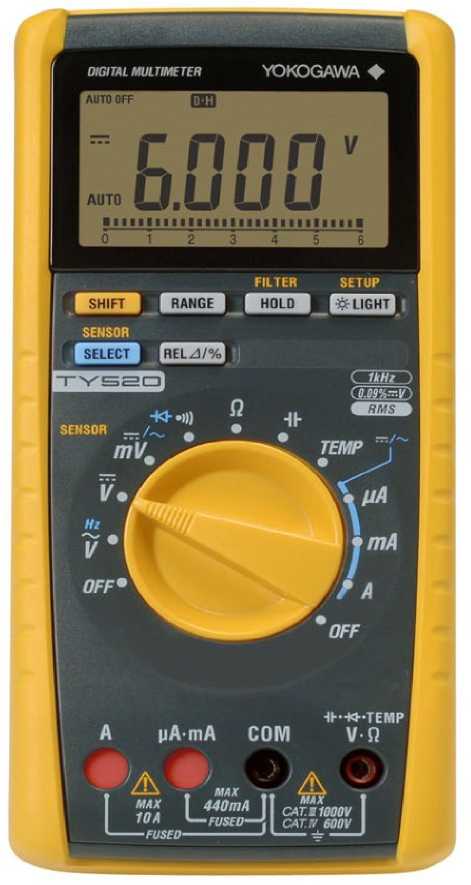

Рисунок 1 - Общий вид мультиметров цифровых серии TY500. Модель TY520
AUTO OFF
ЛЛЛ uuu
RELZ1/%M MIN/MAX
HOLD M-S LIGHT
SHIFT
RANGE
MEMORY
SELECT
FILTER SAVE SETUP READ
RMS
LOG
SENSOR PRINT MEAN ▼
YOKOGAWA ♦
DIGITAL MULTIMETER

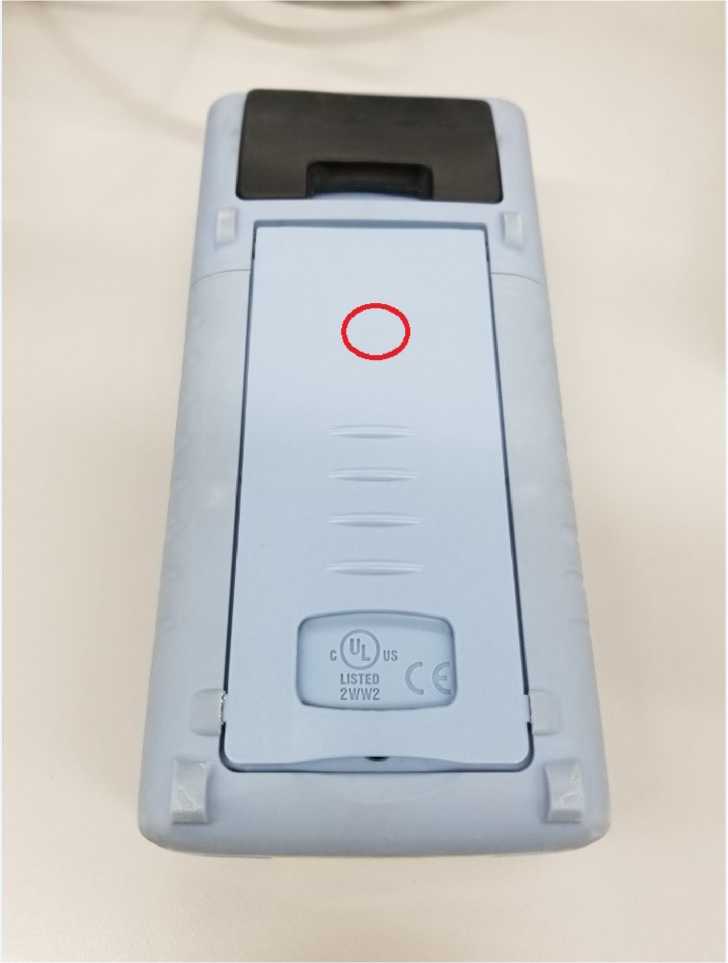

Рисунок 5 - Место пломбирования мультиметров от несанкционированного доступа
Метрологические и технические характеристикиОсновные метрологические характеристики мультиметров серии TY500 моделей TY520, TY530 приведены в таблицах 2 и 3.
Основные метрологические характеристики мультиметров серии TY700 моделей TY710, TY720 приведены в таблице 4.
Пределы допускаемой дополнительной погрешности измерений для диапазона рабочих температур (от минус 10 до плюс 18 и от 28 до 55 °С) на каждые 10 °С составляют величину основной погрешности для серии TY500 и половину величины основной погрешности для серии TY700.
Основные технические характеристики мультиметров приведены в таблице 5.
Таблица 2 - основные метрологические характеристики мультиметров серии TY500 моделей TY520, TY530 при измерении напряжения и силы постоянного / переменного тока
|
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разрешение |
Пределы допускаемой основной погрешности измерений | |||
|
постоянный ток |
частота 50/60 Гц |
* диапазон частот* от 40 до 500 Гц |
* диапазон частот* от 500 Гц до 1 кГц | |||
|
Напряжение постоянного/ переменного тока |
0,6 В |
0,1 мВ |
±(0,0009/U + 0,2 мВ) |
±(0,005-U + 0,5 мВ) |
±(0,01-U + 0,5 мВ) |
±(0,015-U + 0,5 мВ) |
|
6 В |
1 мВ |
±(0,0009/U + 2 мВ) |
±(0,005-U + 5 мВ) |
±(0,01-U + 5 мВ) |
±(0,015-U + 5 мВ) | |
|
60 В |
10 мВ |
±(0,0009/U + 20 мВ) |
±(0,005-U + 50 мВ) |
±(0,01-U + 50 мВ) |
±(0,015-U + 50 мВ) | |
|
600 В |
0,1 В |
±(0,0009/U + 0,2 В) |
±(0,005^U + 0,5 В) |
±(0,01-U + 0,5 В) |
±(0,015-U + 0,5 В) | |
|
1000 В |
1 В |
±(0,0015-U + 2 В) |
±(0,005-U + 5 В) |
±(0,01-U + 5 В) |
- | |
|
Сила постоянного/ переменного тока |
600 мкА |
0,1 мкА |
±(0,002-1 + 0,2 мкА) |
±(0,0075-1 + 0,5 мкА) |
±(0,015-1 |
; + 0,5 мкА) |
|
6 мА |
1 мкА |
±(0,002-1 + 2 мкА) |
±(0,0075-1 + 5 мкА) |
±(0,015-1 + 5 мкА) | ||
|
60 мА |
10 мкА |
± (0,002-1 + 20 мкА) |
±(0,0075-1 + 50 мкА) |
±(0,015-1 + 50 мкА) | ||
|
440 мА |
0,1 мА |
± (0,005-1 + 0,5 мА) |
±(0,0075-1 + 0,5 мА) |
±(0,015-1 + 0,5 мА) | ||
|
6 А |
1 мА |
± (0,005-1 + 5 мА) |
±(0,0075-1 + 5 мА) |
±(0,015-1 + 5 мА) | ||
|
10 А |
10 мА |
± (0,005-1 + 50 мА) |
±(0,0075-1 + 50 мА) |
±(0,015-1 + 50 мА) | ||
Примечания:
U, I - измеряемые значения соответственно напряжения и силы постоянного/переменного тока;
Пределы допускаемой основной погрешности измерений нормируются в интервале от 5 до 100 % выбранного диапазона; * верхние значения диапазонов частот не включены в указанные интервалы.
Таблица 3 - основные метрологические характеристики мультиметров серии TY500 моделей TY520, TY530 при измерении электрического сопротивления и емкости, сигналов ТЭДС термопар типа К, частоты напряжения переменного тока
|
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разреше ние |
Пределы допускаемой основной погрешности измерений |
|
TY520 TY530 | |||
|
Электрическое сопротивление постоянному току |
600 Ом |
0,1 Ом |
±(0,004-R + 0,1 Ом) |
|
6 кОм |
1 Ом |
±(0,004-R + 1 Ом) ) | |
|
60 кОм |
10 Ом |
±(0,004<R + 10 Ом | |
|
600 кОм |
100 Ом |
±(0,004<R + 100 Ом) | |
|
6 МОм |
1 кОм |
±(0,005<R + 1 кОм) | |
|
60 МОм: до 40 МОм свыше 40 МОм |
10 кОм |
±(0,01<R + 20 кОм) ±(0,02<R + 20 кОм) | |
|
Температура при помощи термопар типа К |
от -50 до +600 °С |
0,1 °С |
±(0,02 Т + 2 °С) (без учета погрешности термопары) |
|
Электрическая емкость |
10 нФ |
10 пФ |
±(0,02< + 100 пФ) |
|
100 нФ |
100 пФ |
±(0,02< + 500 пФ) | |
|
1 мкФ |
1 нФ |
±(0,02-C + 5 нФ) | |
|
10 мкФ |
10 нФ |
±(0,02-C + 50 нФ) | |
|
100 мкФ |
100 нФ |
±(0,03-C + 500 нФ) | |
|
1 мФ |
1 мкФ |
±(0,03-C + 5 мкФ) | |
|
Частота напряжения переменного тока |
от 10 до 99,99 Гц |
0,01 Гц |
±(0,0002-f + 0,01 Гц) |
|
от 90 до 999,9 Гц |
0,1 Гц |
±(0,0002-f + 0,1 Гц) | |
|
от 0,9 до 9,999 кГц |
1 Гц |
±(0,0002-f + 1 Гц) | |
|
от 9 до 99,99 кГц |
10 Гц |
±(0,0002-f + 10 Гц) |
Примечание:
R, T, С, f - значения соответствующей измеряемой величины
Таблица 4 - основные метрологические характеристики мультиметров серии TY700 моделей TY710, TY720
|
Измеряемая величина |
Диапазон измерений |
Разреше ние |
Пределы допускаемой основной погрешности измерений (Д) | |
|
модель TY710 |
модель TY720 | |||
|
Напряжение постоянного тока |
от 0 до 0,05 В |
1 мкВ |
l(0,00054J + 10 мкВ) | |
|
от 0 до 0,5 В |
10 мкВ |
±(0,0002Ч.’ + 20 мкВ) | ||
|
от 0 до 2,4 В |
100 мкВ |
±'0,0002С + 0,2 мВ) | ||
|
от 0 до 5 В |
0,1мВ |
±(0,00025U + 0,5 мВ) | ||
|
от 0 до 50 В |
1 мВ |
±(0,0002rU +2 мВ) | ||
|
от 0 до 500 В |
10 мВ |
±(0,0002rU + 20 мВ) | ||
|
от 0 до 1000 В |
100 мВ |
±(0,0003-1 |
U + 0,2 В) | |
|
Напряжение переменного тока, диапазон частот от 10 до 20 Гц |
св.5 до 50 мВ |
1 мкВ |
--- |
±(0,02 (0,04)U + 80 мкВ) |
|
св. 25 до 500 мВ |
10 мкВ |
±(0,015-U + 0,3 мВ) |
±(0,01 (0,02)-U + 0,3 мВ) | |
|
св.0,25 до 5 В |
100 мкВ |
±(0,015-U + 3 мВ) |
±(0,01 (0,02)U + 3 мВ) | |
|
св. 2,5 до 50 В |
1 мВ |
±(0,015-U + 30 мВ) |
±(0,01 (0,02)U + 30 мВ) | |
|
св. 25 до 500 В |
10 мВ |
±(0,015-U + 0,3 В) |
±(0,01 (0,02)-U + 0,3 В) | |
|
св. 100 до 1000 В |
100 мВ |
±(0,015-U + 3 В) |
±(0,01 (0,02)U + 3 В) | |
Продолжение таблицы 4
|
Измеряемая величина |
Диапазон измерений |
Разреше ние |
Пределы допускаемой основной погрешности измерений (Д) | |
|
модель TY710 |
модель TY720 | |||
|
Напряжение переменного тока, диапазон частот от 20 Гц до 1 кГц |
св.5 до 50 мВ |
1 мкВ |
--- |
±(0,004Г’ + 40 мкВ) |
|
св. 25 до 500 мВ |
10 мкВ |
±(0,007С + 0,3 мВ) |
±(0,004С + 0,3 мВ) | |
|
св.0,25 до 5 В |
100 мкВ |
±(0,007С + 3 мВ) |
±(0,004С + 3 мВ) | |
|
св. 2,5 до 50 В |
1 мВ |
±(0,007Г’ + 30 мВ) |
±(0,004Г’ + 30 мВ) | |
|
св. 25 до 500 В |
10 мВ |
±(0,007С + 0,3 В) |
±(0,004С + 0,3 В) | |
|
св.100 до 1000 В |
100 мВ |
±(0,007С + 3 В) |
±(0,004С + 3 В) | |
|
Напряжение переменного тока, диапазон частот от 1 кГц до 10 кГц |
св.5 до 50 мВ |
1 мкВ |
--- |
±(0,05-U + 0,04 мВ) |
|
св. 25 до 500 мВ |
10 мкВ |
±(0,007С + 0,3 мВ) |
1(0,004Ч7 + 0,3 мВ) | |
|
св.0,25 до 5 В |
100 мкВ |
±(0,007С + 3 мВ) |
±(0,004С + 3 мВ) | |
|
св. 2,5 до 50 В |
1 мВ |
±(0,007Г’ + 30 мВ) |
±(0,004Г’ + 30 мВ) | |
|
св. 25 до 500 В |
10 мВ |
±(0,007С + 0,3 В) |
±(0,004/U + 0,3 В) | |
|
св.100 до 1000 В |
100 мВ |
±(0,03-U + 3 В) |
±(0,03-U + 3 В) | |
|
Напряжение переменного тока, диапазон частот от 10 кГц до 20 кГц |
св.5 до 50 мВ |
1 мкВ |
--- |
±(0,055С + 40 мкВ) |
|
св. 25 до 500 мВ |
10 мкВ |
±(0,02-U + 0,5 мВ) |
±(0,01-U + 0,4 мВ) | |
|
св.0,25 до 5 В |
100 мкВ |
±(0,02-U + 5 мВ) |
±(0,01-U + 4 мВ) | |
|
св. 2,5 до 50 В |
1 мВ |
±(0,02-U + 50 мВ) |
±(0,01-U + 40 мВ) | |
|
св. 25 до 500 В |
10 мВ |
±(0,02-U + 0,5 В) |
±(0,01-U + 0,4 В) | |
|
Напряжение переменного тока, диапазон частот от 20 до 50 кГц |
св.5 до 50 мВ |
1 мкВ |
— |
±(0,15-U + 40 мкВ) |
|
св. 25 до 500 мВ |
10 мкВ |
— |
±(0,02-U + 0,7 мВ) | |
|
св.0,25 до 5 В |
100 мкВ |
— |
±(0,02-U + 7 мВ) | |
|
св. 2,5 до 50 В |
1 мВ |
— |
±(0,02-U + 70 мВ) | |
|
св. 25 до 500 В |
10 мВ |
— |
±(0,02-U + 0,7 В) | |
|
Напряжение переменного тока, диапазон частот от 50 до 100 кГц |
св.5 до 50 мВ |
1 мкВ |
— |
±(0,15-U + 40 мкВ) |
|
св. 25 до 500 мВ |
10 мкВ |
— |
±(0,05-U + 2 мВ) | |
|
св.0,25 до 5 В |
100 мкВ |
— |
±(0,05-U + 20 мВ) | |
|
св. 2,5 до 50 В |
1 мВ |
— |
±(0,05-U + 0,2 В) | |
|
св. 25 до 500 В |
10 мВ |
— |
±(0,05-U + 2 В) | |
|
Напряжение переменного тока, диапазон частот от 20 до 500 Гц [MEAN] |
св.5 до 50 мВ |
1 мкВ |
±(0,015-U + 30 мкВ) | |
|
св. 25 до 500 мВ |
10 мкВ |
±(0,01-U + 0,3 мВ) | ||
|
св.0,25 до 5 В |
100 мкВ |
±(0,01-U + 3 мВ) | ||
|
св. 2,5 до 50 В |
1 мВ |
±(0,01-U + 30 мВ) | ||
|
св. 25 до 500 В |
10 мВ |
±(0,01-U + 0,3 В) | ||
|
св.100 до 1000 В |
100 мВ |
±(0,01-U + 3 В) | ||
|
Напряжение переменного тока, диапазон частот от 500 Гц до 1 кГц [MEAN] |
св.5 до 50 мВ |
1 мкВ |
±(0,05-U + 30 мкВ) | |
|
св. 25 до 500 мВ |
10 мкВ |
±(0,03-U + 0,3 мВ) | ||
|
св.0,25 до 5 В |
100 мкВ |
±(0,03-U + 3 мВ) | ||
|
св. 2,5 до 50 В |
1 мВ |
±(0,03-U + 30 мВ) | ||
|
св. 25 до 500 В |
10 мВ |
±(0,03-U + 0,3 В) | ||
|
св.100 до 1000 В |
100 мВ |
±(0,03-U + 3 В) | ||
Продолжение таблицы 4
|
Измеряемая величина |
Диапазон измерений |
Разреше ние |
Пределы допускаемой основной погрешности измерений (Д) | |
|
модель TY710 модель TY720 | ||||
|
Сила постоянного тока |
от 0 до 500 мкА |
0,01 мкА |
±(0,002-1 + 0,05 мкА) | |
|
от 0 до 5000 мкА |
0,1 мкА |
±(0,002-1 + 0,5 мкА) | ||
|
от 0 до 50 мА |
0,001 мА |
±(0,002-I + 0,005 мА) | ||
|
от 0 до 440 мА |
0,01 мА |
±(0,002-1 + 0,05 мА) | ||
|
от 0 до 5 А |
0,0001 А |
±(0,006-1 + 0,001 а) | ||
|
от 0 до 10 А |
0,001 А |
±(0,006-1 + 0,005 а) | ||
|
Сила переменного тока, диапазон частот от 10 до 20 Гц |
св.25 до 500 мкА |
0,01 мкА |
±(0,015-1 + 0,2 мкА) |
±(0,01 (0,02)-I + 0,2 мкА) |
|
св.250 до 5000 мкА |
0,1 мкА |
±(0,015-1 + 2 мкА) |
±(0,01 (0,02)-I + 2 мкА) | |
|
св.2,5 до 50 мА |
0,001 мА |
±(0,015-1 + 0,02 мА) |
±(0,01 (0,02)-I + 0,02 мА) | |
|
св.25 до 440 мА |
0,01 мА |
±(0,015-1 + 0,2 мА) |
±(0,01 (0,02)-I + 0,2 мА) | |
|
св.0,25 до 5 А |
0,0001 А |
±(0,015-1 + 0,002 А) |
±(0,015 (0,03)-I + 0,002 А) | |
|
св.1 до 10 А |
0,001 А |
±(0,015-1 + 0,02 А) |
±(0,015 (0,03)-I + 0,02 А) | |
|
Сила переменного тока, диапазон частот от. 20 Гц до 1 кГц |
св.25 до 500 мкА |
0,01 мкА |
±(0,01-I + 0,2 мкА) |
±(0,0075-I + 0,2 мкА) |
|
св.250 до 5000 мкА |
0,1 мкА |
±(0,01-I + 2 мкА) |
±(0,0075-I + 2 мкА) | |
|
св.2,5 до 50 мА |
0,001 мА |
±(0,01-I + 0,02 мА) |
±(0,0075-I + 0,02 мА) | |
|
св.25 до 440 мА |
0,01 мА |
±(0,01-I + 0,2 мА) |
±(0,0075-I + 0,2мА) | |
|
св.0,25 до 5 А |
0,0001 А |
±(0,01-I + 0,002 А) |
±(0,01 •I + 0,002 А) | |
|
св.1 до 10 А |
0,001 А |
±(0,01-I + 0,02 А) |
±(0,01-I + 0,02 А) | |
|
Сила переменного тока, диапазон частот от 1 до 5 кГц |
св.25 до 500 мкА |
0,01 мкА |
--- |
±(0,01-I + 0,3 мкА) |
|
св.250 до 5000 мкА |
0,1 мкА |
--- |
±(0,01-I + 3 мкА) | |
|
св.2,5 до 50 мА |
0,001 мА |
±(0,01-I + 0,03 мА) | ||
|
св.25 до 440 мА |
0,01 мА |
±(0,01-I + 0,3 мА) | ||
|
св.0,25 до 5 А |
0,0001 А |
±(0,02-I + 0,003 А) | ||
|
св.1 до 10 А |
0,001 А |
±(0,02-I + 0,03 А) | ||
|
Сила переменного тока, диапазон частот от 20 до 500 Гц Режим [MEAN] |
св.25 до 500 мкА |
0,01 мкА |
±(0,015-I + 0,2 мкА) | |
|
св.250 до 5000 мкА |
0,1 мкА |
±(0,015-I + 2 мкА) | ||
|
св.2,5 до 50 мА |
0,001 мА |
±(0,015-I + 0,02 мА) | ||
|
св.25 до 440 мА |
0,01 мА |
±(0,015-I + 0,2 мА) | ||
|
св.0,25 до 5 А |
0,0001 А |
±(0,02-I + 0,002 а) | ||
|
св.1 до 10 А |
0,001 А |
±(0,02-I + 0,02 А) | ||
|
Сила переменного тока, диапазон частот от 500 Гц до 1 кГц режим [MEAN] |
св.25 до 500 мкА |
0,01 мкА |
±(0,02-I + 0,3 мкА) | |
|
св.250 до 5000 мкА |
0,1 мкА |
±(0,02-I + 3 мкА) | ||
|
св.2,5 до 50 мА |
0,001 мА |
--- |
±(0,02-I + 0,03 мА) | |
|
св.25 до 440 мА |
0,01 мА |
--- |
±(0,02-I + 0,3 мА) | |
|
св.0,25 до 5 А |
0,0001 А |
--- |
±(0,04-I + 0,003 А) | |
|
св.1 до 10 А |
0,001 А |
--- |
±(0,04-I + 0,03 А) | |
Продолжение таблицы 4
|
Измеряемая величина |
Диапазон измерений |
Разреше ние |
Пределы допускаемой основной погрешности измерений (Д) | |
|
модель TY710 |
модель TY720 | |||
|
Электрическое сопротивление постоянному току |
от 0 до 500 Ом |
0,01 Ом |
±(0,001-R + 0,02 Ом) |
±(0,0005<R + 0,02 Ом) |
|
от 0 до 5 кОм |
0,0001 кОм |
±(0,001-R + 0,2 Ом) |
±(0,0005^R + 0,2 Ом) | |
|
от 0 до 50 кОм |
0,001 кОм |
±(0,001-R + 0,002 кОм) |
±(0,0005^R + 0,002кОм) | |
|
от 0 до 500 кОм |
0,01 кОм |
±(0,001-R + 0,02 кОм) |
±(0,0005^R + 0,02 кОм) | |
|
от 0 до 5 МОм |
0,1 кОм |
±(0,005<R + 0,2 кОм) |
±(0,005<R + 0,2 кОм) | |
|
от 0 до 50МОм |
0,001 МОм |
±(0,01-R + 0,002 МОм) |
±(0,01<R + 0,002 МОм) | |
|
Электрическое сопротивление постоянному току (малой мощности) |
от 0 до 5 кОм |
0,001 кОм |
--- |
±(0,002^R + 0,003 кОм) |
|
от 0 до 50 кОм |
0,01 кОм |
— |
±(0,002^R + 0,03 кОм) | |
|
от 0 до 500 кОм |
0,1 кОм |
— |
±(0,002<R + 0,3 кОм) | |
|
от 0 до 5 МОм |
1 кОм |
— |
±(0,01<R + 3 кОм) | |
|
Измерение сигналов ТЭДС ТП: К |
от -200 до +1372 °С |
0,1 °С |
±(0,01-Т + 1,5 °С) | |
|
Электрическая емкость |
от 0 до 5 нФ |
0,001 нФ |
±(0,01 •С + 0,005 нФ) | |
|
от 0 до 50 нФ |
0,01 нФ |
±(0,01 •С + 0,05 нФ) | ||
|
от 0 до 500 нФ |
0,1 нФ |
±(0,0ГС + 0,5 нФ) | ||
|
от 0 до 5 мкФ |
0,001 мкФ |
±(0,0ГС + 0,005 мкФ) | ||
|
от 0 до 50 мкФ |
0,01 мкФ |
±(0,01 •С + 0,05 мкФ) | ||
|
от 0 до 500 мкФ |
0,1 мкФ |
±(0,02< + 0,5 мкФ) | ||
|
от 0 до 5 мФ |
0,001 мФ |
±(0,03-С + 0,005 мФ) | ||
|
от 0 до 50 мФ |
0,01 мФ |
±(0,03-С + 0,05 мФ) | ||
|
Частота напряжения переменного тока |
от 2,000 до 9,999 Гц |
0,001 Гц |
±(0,0002f + 0,001 Гц) | |
|
от 9,00 до 99,99 Гц |
0,01 Гц |
±(0,0002f + 0,01 Гц) | ||
|
от 90,0 до 999,9 Гц |
0,1 Гц |
±(0,0002f + 0,1 Гц) | ||
|
от 0,900 до 9,999 кГц |
0,001 кГц |
±(0,0002f + 0,001 кГц) | ||
|
от 9,00 до 99,99 кГц |
0,01 кГц |
±(0,0002f + 0,01 кГц) | ||
Примечания:
-
- для модели TY720 в скобках указана погрешность для режима измерения [MEAN];
-
- U, I, R, T, C, f - значения соответствующей измеряемой величины;
-
- в графе «измеряемая величина» верхние значения диапазонов частот не включены в указанные интервалы.
Таблица 5 - основные технические характеристики мультиметров TY500, TY700
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока (4 элемента питания AA (R6)), В |
6±2 |
|
Время работы от одного комплекта элементов питания, ч, не более | |
|
для серии TY500 |
300 |
|
для серии TY700 |
120 |
|
Масса, кг, не более |
0,57 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
192 х 90 х 49 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +55 |
|
- относительная влажность воздуха при температуре ниже 40 °С, % |
до 80 |
|
- относительная влажность воздуха при температуре свыше 40 °С, % |
до 70 |
наносится на титульные листы руководств по эксплуатации типографским способом и на мультиметры в виде наклейки.
Комплектность средства измерений
|
Таблица 6 - Комплектность мультиметров TY500, TY700 | ||
|
Наименование |
Обозначение |
Количество |
|
Мультиметр TY500/TY700 (модель по заказу) |
- |
1 |
|
Тестирующие провода |
- |
2 |
|
предохранители: 440 мА/1 000В; 10А/1 000 В |
- |
1 каждого номинала |
|
элемент питания «АА» (R6) |
4 | |
|
комплект технической документации, включая руководство по эксплуатации на русском языке |
1 | |
|
Методика поверки |
МП 61830-15 с изменением № 1 |
1 |
осуществляется по документу МП 61830-15 с изменением № 1 «Мультиметры цифровые серий ТY500, TY700. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.05.2020 г. Основные средства поверки:
-
- калибратор универсальный Н4-7 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (регистрационный №) № 22125-01);
-
- генератор сигналов низкочастотный прецизионный ГЗ-110 (регистрационный № 5460
76);
-
- калибратор универсальный Fluke 5520А (регистрационный № 23346-02);
-
- мера электрического сопротивления постоянного тока многозначная Р3026/1 (регистрационный № 8478-91);
-
- магазин емкости Р5025 (регистрационный № 5395-76);
-
- магазин сопротивления Р40102 (регистрационный № 10547-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым серий TY500, TY700ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Техническая документация фирмы-изготовителя.
ИзготовительYokogawa Test & Measurement Corporation, Япония; заводы - изготовители: Kyoritsu ElectricabInstruments Works, Ltd., Япония; Kew (Thailand) Ltd., Таиланд
Адреса: Yokogawa Test & Measurement Corporation: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan;
Kyoritsu Electrical •Instruments Works, Ltd.: Ehime factory, 480 Sakado/Uwa-cho, Seiyo City, Ehime, 797-0045, Japan;
Kew (Thailand) Ltd. - Navanakorn^Industrial Estate60/48, Moo 19, Klongluang, Pathumthani, 12120 Thailand.
ЗаявительОбщество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
Адрес: 129110, г. Москва, ул. Самарская, д.1, этаж 4
Телефон: (495) 737-78-68/71
Факс: (495) 737-78-69
E-mail: info@ru.yokogawa.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва , ул. Озерная, д.46
Телефон: (495) 437-55-77 Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
