МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

06 июня 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »___^июня__2023 г. № ¹¹⁶⁹

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» июня 2023 г. № 1169

Лист № 1 Регистрационный № 72983-18 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры многоточечные цифровые АДТ-01

Назначение средства измерений

Датчики температуры многоточечные цифровые АДТ-01 (далее - датчики или АДТ-01) предназначены для измерений температуры протяженного объекта в нескольких точках с возможностью передачи измеренных значений для последующей обработки, анализа и хранения.

Описание средства измерений

Принцип действия датчиков основан на преобразовании электрических сигналов, генерируемых чувствительными элементами (ЧЭ) пропорционально измеряемой температуре, в цифровой код при помощи аналогово-цифрового преобразователя (АЦП).

Датчики состоят из цепочки преобразователей температуры (ПТ), последовательно соединенных отрезками самонесущего электрического кабеля. Каждый ПТ содержит в себе ЧЭ, АЦП и энергонезависимое запоминающее устройство. В энергонезависимом запоминающем устройстве содержатся уникальные данные каждого ЧЭ - идентификационный код (ИК), нормирующие коэффициенты индивидуальной статической характеристики (НКИСХ) и текущее месторасположение в кабеле.

Подключение внешнего устройства считывания данных измерений (АДТ-РИ) или присоединение кабеля датчика к измерительной магистрали или локальной сети предприятия осуществляется через герметичный разъем или клеммную коробку, размещенные на конце кабеля. С внешнего устройства может осуществляться доступ к уникальным данным датчиков: ИК - в режиме чтения, НКИСХ и расположение в кабеле датчика - в режиме чтения и записи.

Шаг расположения ПТ по длине кабеля может быть произвольным, в соответствии с требованиями заказчика или в стандартном исполнении в соответствии с п. 6.8 ГОСТ 253582012.

Датчики изготавливаются в двух исполнениях: АДТ-01И и АДТ-01Т, различающихся по конструктивным признакам.

АДТ-01И (изыскательский) - датчик, предназначенный для выполнения измерений распределения температуры, в т.ч. на этапе инженерных изысканий, строительства и эксплуатации объектов. Каждый ПТ защищен от воздействия внешних механических и климатических воздействий трубкой из термоусадочного материала и обжимной гильзой из нержавеющей стали.

АДТ-01Т (защищенный) - датчик, предназначенный для выполнения долговременных измерений распределения температуры при эксплуатации объектов со сложными гидрогеологическими условиями работы оснований и фундаментов. Кабель с ПТ у данного исполнения датчиков помещен в толстостенную полимерную герметичную трубку.

При размещении в термоскважине АДТ-01 снабжается утяжелителем (отвесом).

Пломбирование датчиков не предусмотрено.

Фотографии общего вида датчиков двух исполнений и устройства считывания АДТ-РИ приведены на рисунках 1-3.

69 геолинк

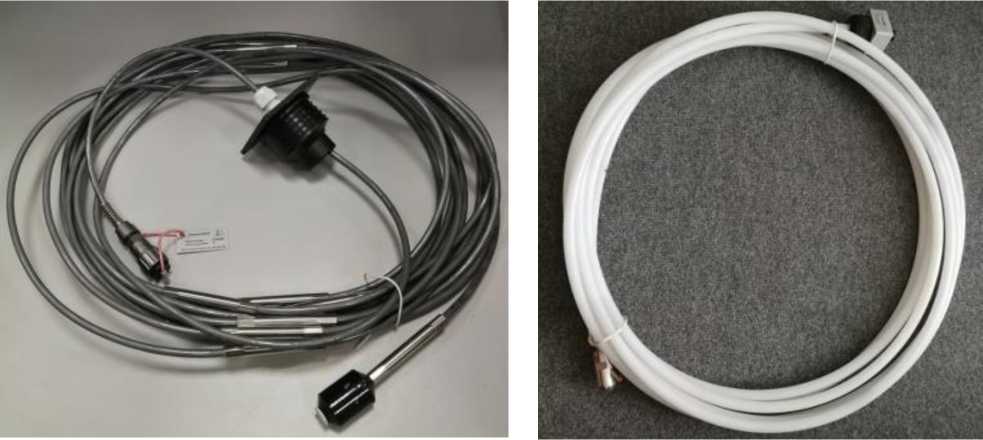

Рисунок 1 - Общий вид АДТ-01И           Рисунок 2 - Общий вид АДТ-01Т

Порядок работы

• - подключить шнур к разъему термоподвески

АДТ-О1Т

• - нажать кнопку "СТАРТ"

• - проконтролировать заряд АКБ

• - в процессе считывания данных кнопка "СТАРТ" подсвечивается синим цветом

• - процесс считывания данных занимает несколько минут

• - дождаться, пока синий индикатор погаснет, что сигнализирует о завершении считывания, отключить разъем от термоподвески

Примечание:

• - при появлении прерывистой красной индикации после включения прибора необходимо зарядить АКБ • при чередовании красной и синей индикации проверить качество соединения АДТ-РИ с термоподвеской

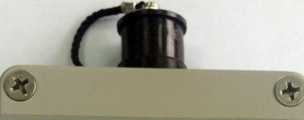

  Рисунок 3 - Общий вид АДТ-РИ

Программное обеспечение (ПО) состоит из встроенного метрологически значимого ПО ADT.

Данное ПО устанавливается в энергонезависимое запоминающее устройство датчика на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные ПО ADT приведены в таблице 1

Таблица 1 - Идентификационные данные ПО ADT

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

наносится на титульный лист РЭ (в правом верхнем углу) типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 25358-2012 Грунты. Метод полевого определения температуры;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ПМЕК. 464342.026 ТУ. Датчик температуры многоточечный цифровой АДТ-01. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Геолинк Ньютек»

(ООО «Геолинк Ньютек»)

ИНН 7710494607

Адрес места осуществления деятельности: 117105, г. Москва, вн.тер.г. муниципальный округ Нагатино-Садовники, Варшавское ш., д. 37А, с. 2, эт. 2, помещ. №V, ком. №1А

Телефон: +7 (495) 380-21-64

E-mail: newtech@geolink.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» июня 2023 г. № 1169

Лист № 1 Регистрационный № 87233-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная расходомерная КАРАТ-ПРУ

Установка поверочная расходомерная КАРАТ-ПРУ (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.

Описание средства измерений

Принцип действия установки основан на воспроизведении единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и избыточного давления жидкости, автоматизированной системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.

Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, нескольких измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

В качестве средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости в составе установки применяют весы платформенные Vertex (регистрационный номер 15624-06) и весы электронные К (регистрационный номер 45158-10).

В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости, в составе установки применяют расходомеры-счетчики электромагнитные SITRANS FM (регистрационный номер 35024-12).

В качестве средств измерений температуры жидкости применяют термопреобразователи сопротивления ДТС-145 (регистрационный номер 28354-10).

В качестве средств измерений избыточного давления жидкости применяют преобразователи давления измерительные СДВ-И (регистрационный номер 28313-11).

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры. Жидкость, посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости, подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры жидкости, расходомеры установки и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки жидкости или на весовое устройство.

Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

Общий вид установки представлен на рисунке 1.

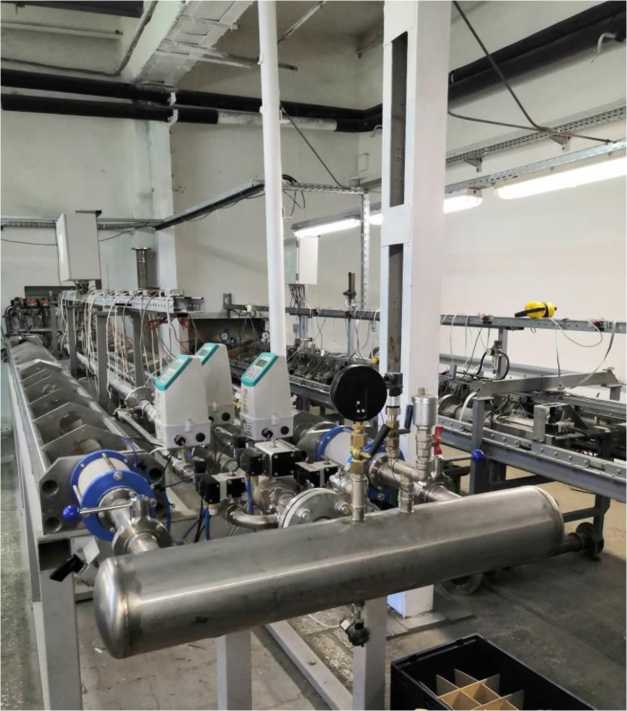

Рисунок 1 - Общий вид установки

Пломбировка установки осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, которыми пломбируются фланцевые соединения расходомеров установки или специальную мастику, расположенную на монтажных винтах крепления расходомеров установки.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки приведены на рисунке 2.

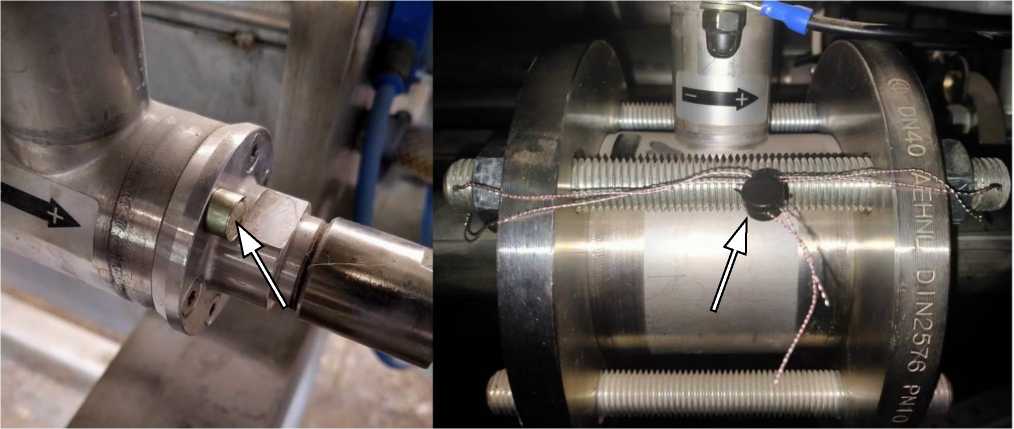

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Заводской номер установки наносится на маркировочную табличку, закрепленную на лицевой части шкафа управления установки, методом лазерной печати.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение установки встроенное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.

В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки путем разграничения прав доступа.

Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного . обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на лицевой части шкафа управления установки, методом лазерной печати и в верхнем левом углу титульного листа руководства по эксплуатации и паспорта.

Таблица 4 - Комплектность средства измерений

приведены в разделе 4 «Принцип работы установки» руководства по эксплуатации СМАФ.407289.002-21 РЭ.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»)

ИНН 6660080162

Адрес: 620137, Свердловская обл., г. Екатеринбург, ул. Студенческая, 16, к. 130

Телефон (факс): +7(343) 22-22-06

Web-сайт: www.karat-npo.com

E-mail: uraltech@karat-npo.ru

Общество с ограниченной ответственностью научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»)

ИНН 6660080162

Адрес места осуществления деятельности: 620078, г. Екатеринбург, ул. Студенческая, д. 51, ком. 312

Телефон (факс): +7(343) 22-22-06

Web-сайт: www.karat-npo.com

E-mail: uraltech@karat-npo.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
