ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры жидких сред УРАН-1РМ

Назначение средства измерений

Расходомеры жидких сред УРАН-1РМ (далее - расходомеры) предназначены для измерения объемного расхода различных жидкостей в трубопроводах и передачи результатов измерения в виде аналогового и цифрового выходных сигналов.

Описание средства измерений

Принцип действия заключается в поочередной коммутации электроакустических преобразователей на излучение и прием ультразвуковых колебаний. Излучение производится с частотой 250 Гц. При этом платой измерения расхода производится измерение времен прохождения ультразвуковых колебаний по потоку и против потока движущейся жидкости. По известным временам прохождения определяется скорость ультразвука в среде, по разности времен по потоку и против потока при известной скорости ультразвука определяется объемный расход жидкости. Расходомеры имеют один канал измерения. Цепи электрического питания, контроля и выходных сигналов гальванически изолированы друг от друга.

Конструктивно расходомер состоит из первичного преобразователя (ПП) с установленными пьезопреобразователями и вторичного преобразователя (ВП-А) со встроенной платой измерения расхода, соединительных кабелей связи с преобразователем первичным (КСП), соединительных кабелей связи с преобразователем вторичным (КСВ), переходной муфты (М-12 или М-А-12).

ПП устанавливаются в разрыв трубопровода. В зависимости от условий эксплуатации предусмотрены модификации ПП, отличающиеся конструктивным исполнением, материалом корпуса, способом соединения с трубопроводом и максимальным рабочим давлением контролируемой среды:

  • - ППО-А - первичный преобразователь осевой, для трубопроводов с диаметром условного прохода от 10 до 40 мм включительно;

  • - ППОТ-К - первичный преобразователь осевой, для трубопроводов с диаметром условного прохода 50 и 65 мм;

  • - ППУ-А - первичный преобразователь угловой, для трубопроводов с диаметром условного прохода (Ду) свыше 65 мм.

Прием, обработка измерительной информации от ПП и формирование выходного сигнала осуществляется ВП-А. По числу выходных сигналов расходомеры являются двухканальными с цифровым и аналоговым выходами. В зависимости от исполнения ВП-А расходомеры имеют один из видов выходного аналогового сигнала:

- напряжение постоянного тока от 0 до 5 В или от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм;

- сила постоянного тока от 0 до 5 мА при сопротивлении нагрузки не более 2 кОм или от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом.

Для аналоговых выходных сигналов линейная зависимость пропорциональна измеряемому расходу.

Подключение к цифровому выходу осуществляется посредством интерфейса RS-485.

Подсоединение внешнего кабеля к ВП-А и кабелей от преобразователей первичных осуществляется через герметичные разъемы, расположенные на боковой стенке корпуса вторичного преобразователя прибора.

Расходомеры соответствуют требованиям по электромагнитной совместимости в условиях электромагнитной обстановки средней жесткости по группе исполнения III с критерием качества функционирования А по ГОСТ 32137-2013.

Степень защиты расходомеров, обеспечиваемая оболочкой, IP67 по ГОСТ 14254-2015.

Расходомеры предназначены для работы во взрывобезопасных помещениях.

Фотографии внешнего вида расходомеров приведены на рисунках 1, 2 и 3, на которых цифрой 1 - обозначены места пломбировки от несанкционированного доступа, а цифрой 2 -информационная табличка.

Заводской номер расходомера присваивается по заводскому номеру вторичного преобразователя ВП-А и указывается в паспорте на расходомер. Заводской номер состоит из четырех цифр и однозначно идентифицирует каждый экземпляр расходомера.

Заводской номер и знак утверждения типа наносятся на информационную табличку, расположенную на лицевой панели ВП-А, методом металлографики или другим способом, не ухудшающим качество. Место нанесения знака утверждения типа обозначено цифрой 1 на рисунке 4, место нанесения заводского номера - цифрой 2.

Нанесение знака поверки на расходомеры не предусмотрено.

Приказ Росстандарта №2263 от 27.10.2023, https://oei-analitika.ru

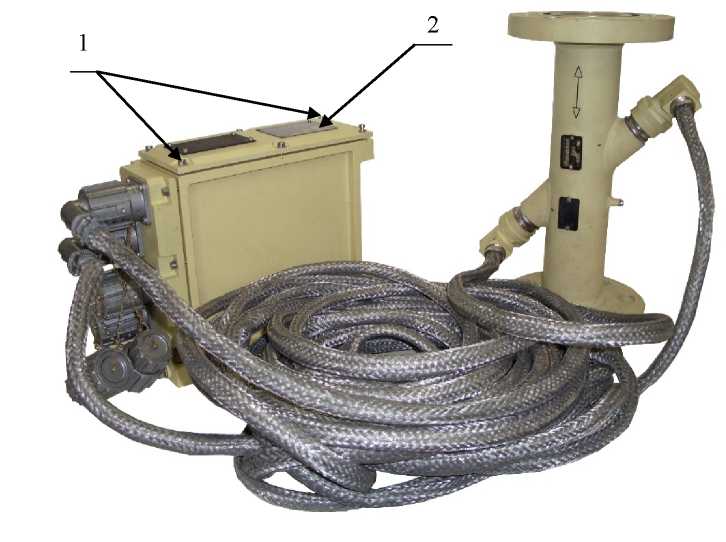

Рисунок 1- Внешний вид расходомера с преобразователем первичным угловым ППУ-А

Приказ Росстандарта №2263 от 27.10.2023, https://oei-analitika.ru

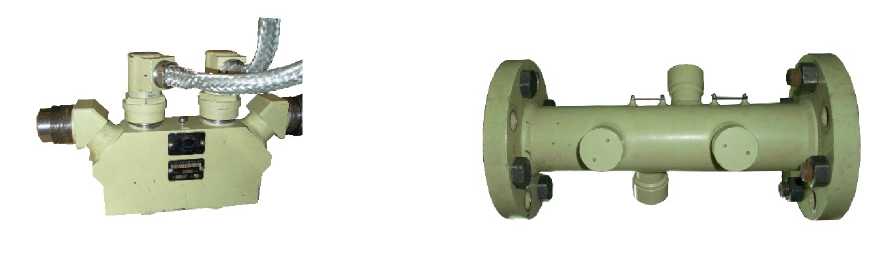

Рисунок 2- Внешний вид преобразователя первичного осевого ППО-А
