ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» ноября 2021 г. № 2650

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2021 г. № 2650

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые ВЭК/Х

Весы крановые ВЭК/Х (далее - весы) предназначены для статических измерений массы различных грузов.

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под воздействием нагрузки, в аналоговый электрический сигнал. Сигнал поступает в аналого-цифровой преобразователь, обрабатывается микроконтроллером и затем поступает в индикатор для последующей обработки и индикации результатов измерения.

Конструкция весов состоит из грузоприемного устройства, весоизмерительного датчика, защитного корпуса, индикатора, аккумуляторной батареи и устройства для подвешивания весов. Грузоприемное устройство представляет собой крюк и служит для подвеса грузов.

В весах предусмотрена возможность управления с помощью пульта дистанционного управления.

В весах предусмотрены следующие устройства:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары.

Весы имеют несколько модификаций, которые отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления, габаритными размерами и массой.

Обозначение весов ВЭК/Х-Max, где:

ВЭК - обозначение типа весов;

X - обозначение варианта исполнения;

Max - максимальная нагрузка, указанная в килограммах.

ВЭК/6

ВЭК/7

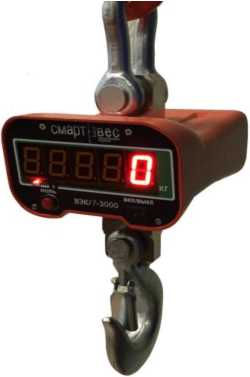

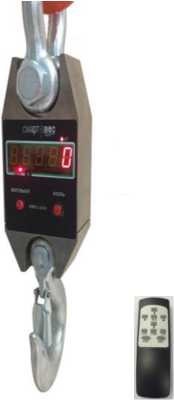

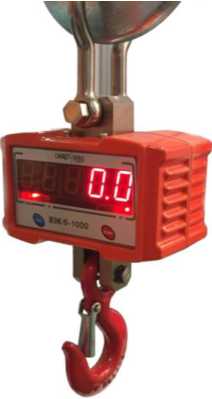

Рисунок 1 - Общий вид весов в зависимости от варианта исполнения

ВЭК/8

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)). Вход в подпрограмму юстировки защищен административным паролем.

Пломбировка весов изготовителем не предусмотрена.

ВЭК/7-3000

№ 00907 Версия ПО: 5.0

Мах 3 т

Min 20 кг

е 1 кг

Сделано в России _________________2018 г.____________

Рисунок 2 - Маркировка весов

Маркировка весов производится на шильде, закрепленном на корпусе, на котором нанесено:

• - наименование или торговая марка изготовителя;

• - обозначение весов;

• - версия программного обеспечения.

• - серийный номер весов;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - класс точности;

• - знак утверждения типа;

• - надпись «Сделано в России»;

• - год выпуска.

В весах используется встроенное программное обеспечение, которое привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению и предоставлению измерительной информации.

Идентификация программы: номер версии программного обеспечения отображается на дисплее весов при их включении.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится графическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания

ТУ4274-011-54260022-2018 Весы крановые ВЭК/Х. Технические условия

Общество с ограниченной ответственностью «СмартВес» (ООО «СмартВес»)

ИНН 7806108926

Юридический адрес: 141701, Московская обл., г. Долгопрудный, Лихачевский проезд, дом 8, пом/офис XIII/215

Почтовый адрес: 141701, Московская обл., г. Долгопрудный, Лихачевский проезд, дом 8, офис 215

Телефон/факс: (495) 408-67-90; 579-98-36; 579-98-41

E-mail: info@smartves.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» ноября 2021 г. № 2650

Лист № 1 Регистрационный № 69451-17 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные платформенные ВП

Весы электронные платформенные ВП (далее - весы) предназначены для статических измерений массы различных грузов.

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (1 или 4 шт.), грузопередающие устройства.

Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа снабжена регулируемыми по высоте ножками и (или) пузырьковым уровнем. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные тензорезисторные Н8С фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай (рег. № 55371-13), датчики весоизмерительные тензорезисторные S фирмы "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай (рег. № 57673-14), датчики весоизмерительные тензорезисторные AMI фирмы "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай, датчики весоизмерительные тензорезисторные ILE фирмы "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай, датчики весоизмерительные тензорезисторные BCM фирмы «CAS Corporation», Республика Корея (рег. № 51261-12), датчики весоизмерительные тензорезисторные 1250, 1252 фирмы «Tedea-Huntleigh International Ltd», Израиль, «Tedea-Huntleigh Europe Ltd», Великобритания.

В весах применяются индикаторы производства ООО «СмартВес» (рисунки 4, 5, 6).

Индикатор производства ООО «СмартВес» оборудован (или может быть оборудован) последовательными интерфейсами RS232, RS485 для подключения весов к персональному компьютеру, принтеру.

Весы выпускаются в пяти вариантах исполнения (рисунок 1, 2):

• 1. Платформенные весы, с закрепленной на грузоприемной платформе стойкой с индикатором;

• 2. Платформенные весы с выносным индикатором, который может быть закреплен на стойке;

• 3. Платформенные весы для взвешивания баллонов с пропан-бутаном (взрывозащищенное исполнение);

• 4. Паллетные весы с выносным индикатором, который может быть закреплен на стойке;

• 5. Платформенные весы со встроенным индикатором.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

Весы имеют обозначение ВП - Мах - К - Д, где

ВП - обозначение типа весов;

Мах - максимальная нагрузка в килограммах;

К - вариант исполнения весов (1, 2, 3, 4, 5);

Д - обозначение типа весоизмерительных датчиков (1, 2, 3, 4, 5, 6, 7):

• 1 - датчики весоизмерительные тензорезисторные Н8С фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай;

• 2 - датчики весоизмерительные тензорезисторные S фирмы "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай;

• 3 - датчики весоизмерительные тензорезисторные AMI фирмы "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай;

• 4 - датчики весоизмерительные тензорезисторные ILE фирмы "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай;

• 5 - датчики весоизмерительные тензорезисторные BCM фирмы «CAS Corporation», Республика Корея;

• 6 - датчики весоизмерительные тензорезисторные 1250 фирмы «Tedea-Huntleigh International Ltd», Израиль, «Tedea-Huntleigh Europe Ltd», Великобритания;

• 7 - датчики весоизмерительные тензорезисторные 1252 фирмы «Tedea-Huntleigh International Ltd», Израиль, «Tedea-Huntleigh Europe Ltd», Великобритания.

Весы снабжены следующими устройствами и функциями:

• - устройство первоначальной установки нуля;

• - устройство слежения за нулем;

• - полуавтоматическое устройство установки нуля;

• - устройство выборки массы тары.



  Вариант исполнения весов 1



  Вариант исполнения весов 2

  ВП-60-1; ВП-100-1; ВП-150-1; ВП-200-1;

  ВП-300-1; ВП-500-1; ВП-600-1

  ВП-600-2; ВП-1000-2; ВП-2000-2; ВП-3000-2;

  ВП-5000-2; ВП-10000-2; ВП-20000-2

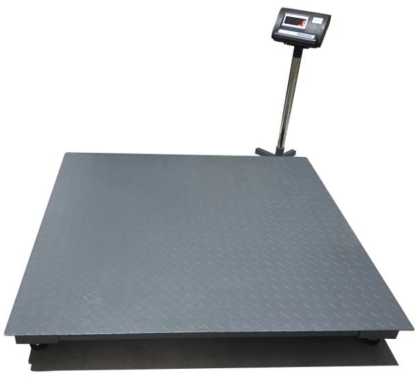

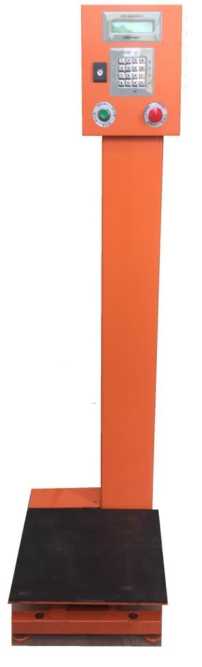

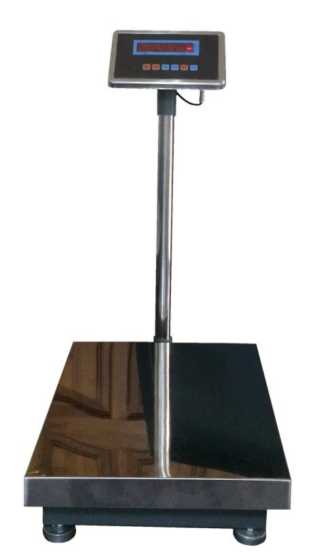

Рисунок 1 - Внешний вид весов

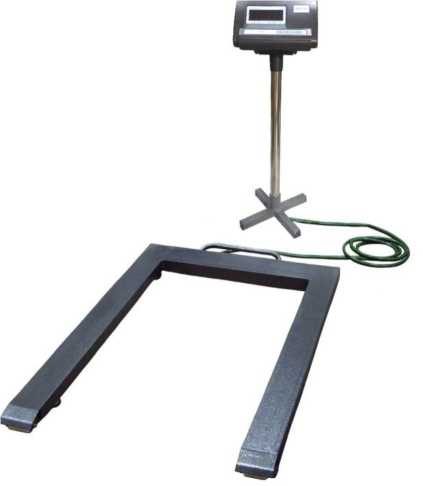

Вариант исполнения весов 4

Вариант исполнения 5

ВП- 6-5; ВП-15-5; ВП-30-5

Рисунок 2 - Внешний вид весов

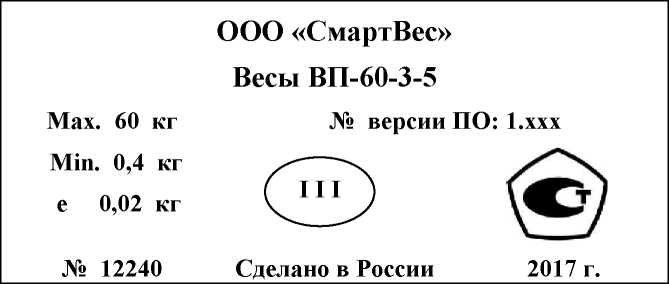

Рисунок 3 - Маркировка весов

Маркировка весов производится на шильде, закрепленном на поверхности грузоприемного устройства, на котором нанесено:

- наименование или товарный знак предприятия-изготовителя;

- обозначение весов;

- знак утверждения типа;

- класс точности весов;

- заводской номер весов;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (е);

• - год выпуска весов;

• - номер версии программного обеспечения.

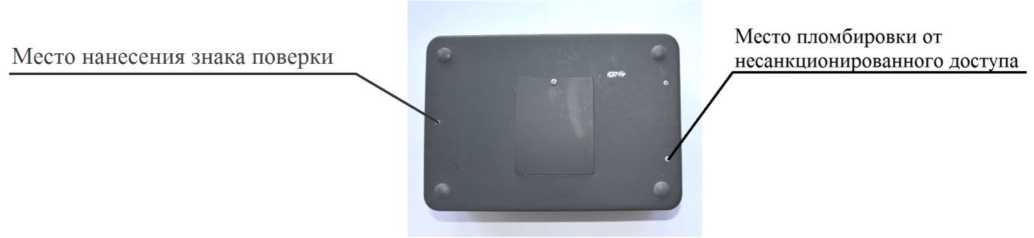

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса индикатора, для вариантов исполнения весов 2 и 4. Для вариантов исполнения весов 1, 3 и 5 вход в подпрограмму юстировки защищен административным паролем.

После поверки индикаторы, для вариантов исполнения весов 2 и 4, пломбируются поверителем пломбой, закрывающей доступ внутрь корпуса (рисунок 6).

СВ-04

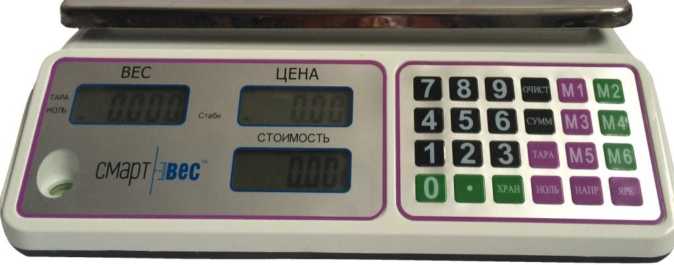

Рисунок 4 - Внешний вид индикатора СВ-04

СВ-01

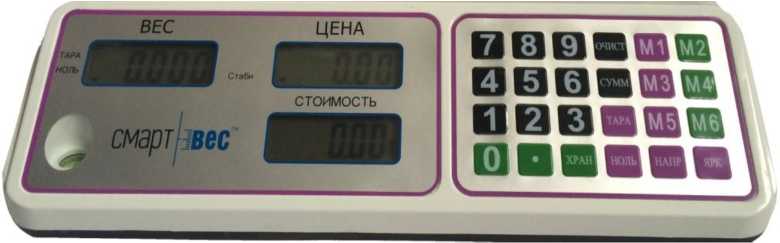

Рисунок 5 - Внешний вид индикаторов СВ-01 и СВ-03

СВ-03

Место свинцовой пломбы

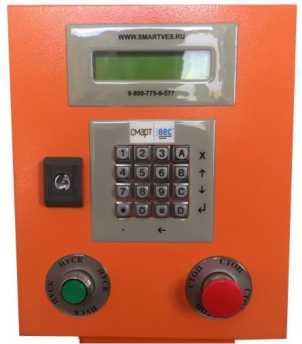

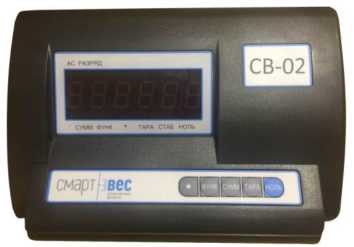

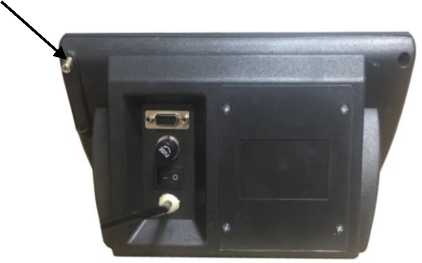

Рисунок 6 - Внешний вид индикатора СВ-02, схема пломбировки от несанкционированного доступа

В весах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств.

Идентификация программы: после включения весов на индикаторе отображается версия программного обеспечения, после этого проходит тест индикации и весы переходят в рабочий режим.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014 для вариантов исполнения весов 2 и 4.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014 для вариантов исполнения весов 1, 3 и 5.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы

Таблица 6 - Перечень весоизмерительных датчиков и индикаторов, применяемых в различных модификациях весов

наносится графическим способом на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 7 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

ТУ 4274-005-54260022-2017 Весы электронные платформенные ВП. Технические условия.

Общество с ограниченной ответственностью «СмартВес» (ООО «СмартВес») ИНН 7806108926

Юридический адрес: 141701, Московская обл., г. Долгопрудный, Лихачевский проезд, дом 8, пом/офис XIII/215

Фактический адрес: 141701, г. Долгопрудный, Московская обл., Лихачевский проезд, дом 8, офис 215

Телефон: (495) 408-67-90

Web-сайт: www.smartves.ru

E-mail: info@smartves.ru

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им.

Д.И. Менделеева»)

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2021 г. № 2650

Регистрационный № 64141-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ампервольтомметры ЭК2346-1

Ампервольтомметры ЭК2346-1 (далее - приборы) предназначены для измерения силы или напряжения постоянного тока, среднеквадратического значения силы или напряжения переменного тока, сопротивления постоянному току.

По конструктивным особенностям измерительного механизма приборы относятся к магнитоэлектрическим с подвижной катушкой (рамкой) на растяжках, механическим противодействующим моментом, аналоговым отсчетным устройством.

По принципу действия и конструктивным особенностям преобразователя, применяемого в измерительной цепи на переменном токе, приборы относятся к выпрямительным приборам с измерительными механизмами прямого преобразования.

Питание приборов в режиме омметра осуществляется от электрохимических источников тока А316.

Прибор оформлен в корпусе из изоляционного материала со съемной крышкой, которая защищает органы управления и измерительный механизм. На лицевой панели приборов находятся переключатели рода работы и диапазонов измерений, регулятор установки нуля, механический корректор и поводковое устройство.

Для удобства переноски прибор снабжен ремнем с чехлом для укладки соединительных проводов.

Внешний вид и место нанесения знака поверки приборов приведены на рисунках 1 и 2 соответственно.

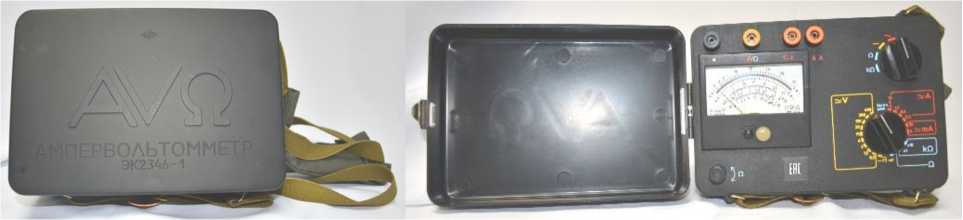

Рисунок 1 - Внешний вид приборов

Рисунок 2 - Схема пломбирования приборов

Основные метрологические технические характеристики приборов приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

наносится на лицевую панель приборов методом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность приведена в таблице 2.

Таблица 2

Приведены в разделах 3-6 3ПБ.349.105 РЭ «Ампервольтомметр ЭК2346. Руководство по эксплуатации».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 10374-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 7. Особые требования к многофункциональным приборам»

ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»

ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 2-6. Частные требования. Медицинское оборудование для диагностики в лабораторных условиях»

ГОСТ 8.409-81 «ГСИ. Омметры. Методы и средства поверки»;

ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»;

ТУ 4224-001-05798317-96 «Ампервольтметр ЭК2346. Технические условия».

Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «Электроточприбор»)

Адрес: 644042, г. Омск, пр. Карла Маркса, 18, литер С1, офис 300

ИНН 5506052891

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30051-11 от 01.06.2011 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2021 г. № 2650

Лист № 1 Регистрационный № 47759-11 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сейсмоприемники пьезоэлектрические А16, А17

Сейсмоприемники пьезоэлектрические А16, А17 (далее - сейсмоприёмники) предназначены для преобразования колебательного ускорения в пропорциональный электрический сигнал

В основе функционирования сейсмоприемников лежит принцип поперечного пьезоэффекта, в результате которого механическое воздействие на пьезоэлектрический чувствительный элемент вызывает генерацию заряда, пропорционального виброускорению.

Сейсмоприемники А16 и А17 имеют по четыре модификации: А1612, А1637, А1638 А1639 и А1712, А1737, А1738, А1739 соответственно, отличающихся количеством измерительных осей (А1632, А1732 - одна, у остальных - по три) и исполнением корпуса (А1632, А1638, А1732, А1738 - негерметичное исполнение, у остальных - герметичное).

Сейсмоприемники А16 и А17 отличаются возможностью поверки сейсмоприемников А17 без демонтажа с объекта эксплуатации.

Трехкомпонентные сейсмоприемники имеют несколько вариантов исполнений, отличающихся наличием встроенного интегратора или дифференциального выхода.

Сейсмоприемники состоят из корпуса, внутри которого жестко закреплена опора, служащая для размещения на ней чувствительного элемента и платы предварительного усилителя. Чувствительный элемент сейсмоприемников представляет собой пакет биморфных дисков с центральным крепежным отверстием, изготовленных из пьезокерамики ЦТС-19. Особое закрепление, а также специальная форма электродов чувствительного элемента обеспечивают снижение его чувствительности к изменениям температуры окружающей среды, воздействиям внешнего электромагнитного поля, акустического давления и деформациям основания корпуса.

Встроенный предварительный усилитель позволяет в широких пределах изменять значение коэффициента преобразования, а также формировать амплитудно-частотную характеристику с учетом конкретной измерительной задачи. Встроенная система электрической калибровки позволяет контролировать работу предварительного усилителя сейсмоприемников и, при необходимости, проверять их работоспособность и частотные характеристики.

Общий вид различных модификаций сейсмоприемников, места пломбировки приведены на рисунке 1.

Место пломбирования

_       ___________________у

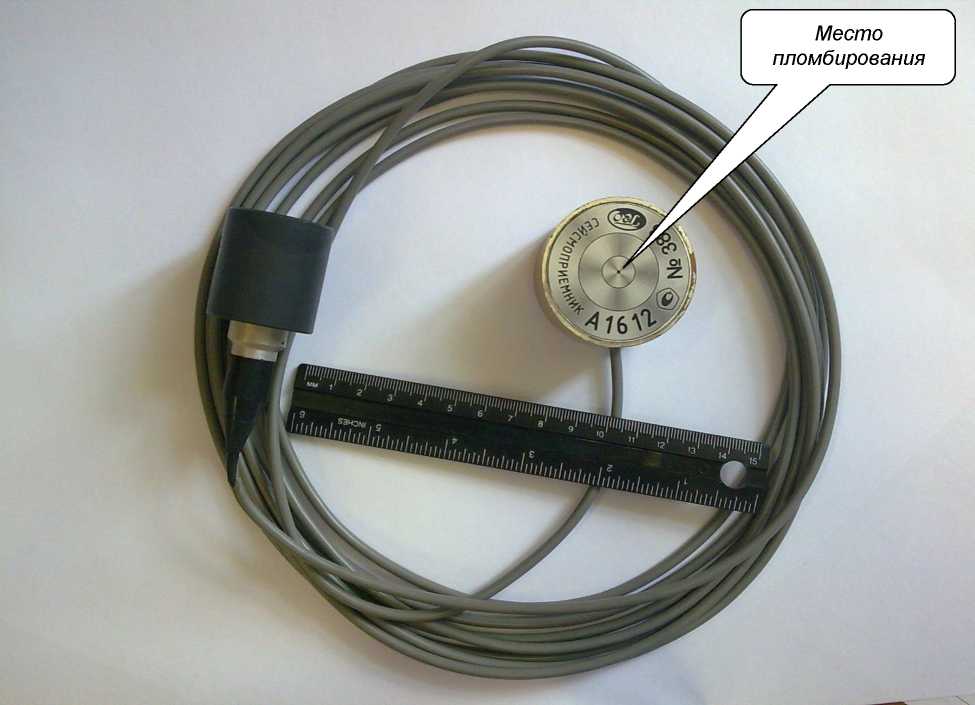

Сейсмоприемник А1612

Место пломбирования

_       ,__________________У

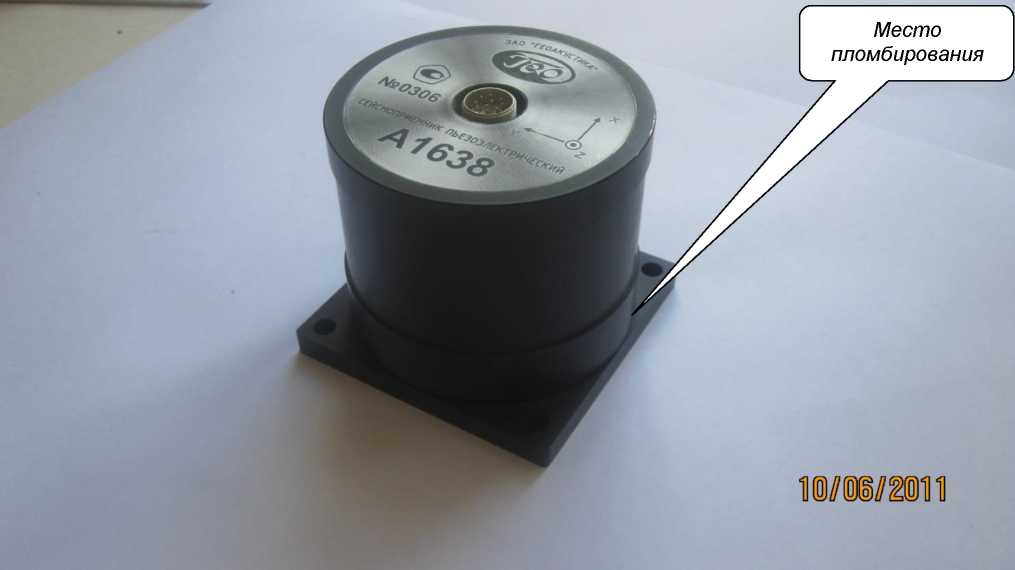

Сейсмоприемник А1638

Место пломбирования

_       ._________________У

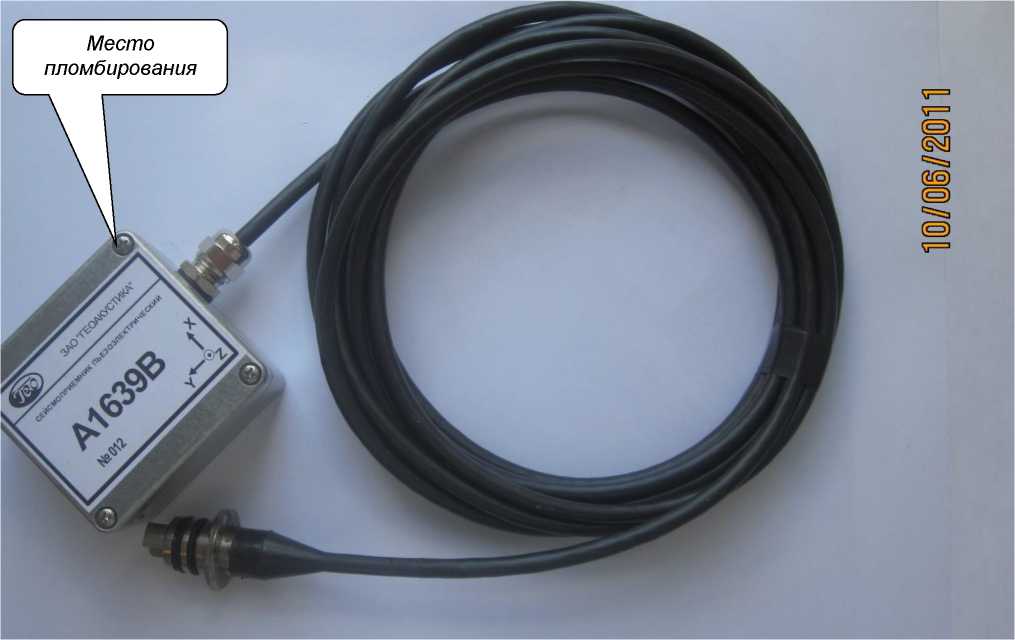

Сейсмоприемник А1639В

Место

пломбирования

О

(V5)

О

==□ о

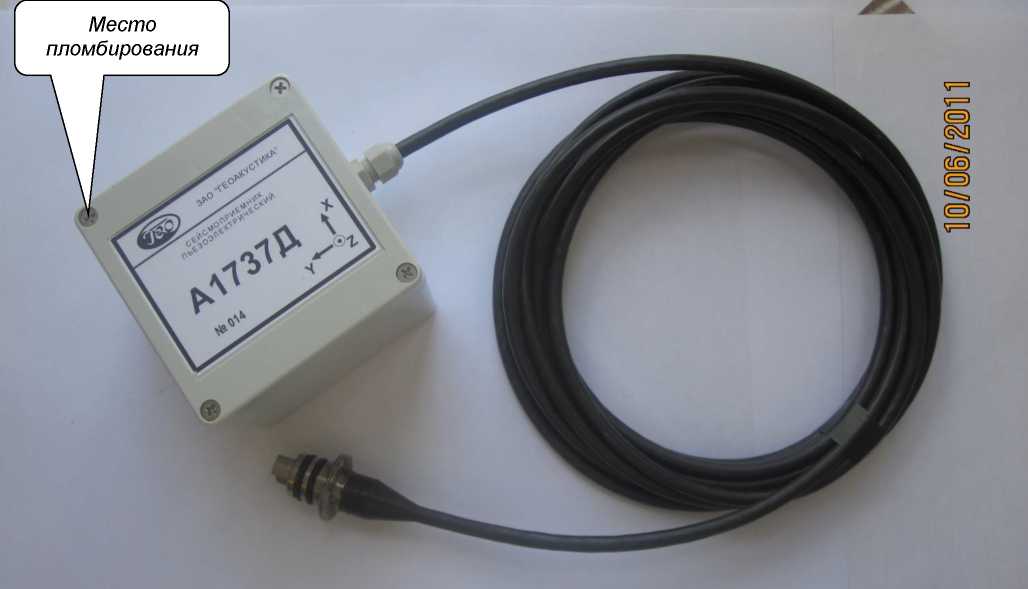

Сейсмоприёмник А1737Д

Лист № 4 всего листов 6 Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Лист № 5 всего листов 6 Таблица 2 - Основные технические характеристики

наносится на табличку, расположенную на крышке сейсмоприемников, фотоспособом, на руководство по эксплуатации ГПКН.402152.004 РЭ и формуляр ГПКН.402152.004 ФО с помощью типографской печати в левом верхнем углу титульного листа.

Таблица 3 - Комплектность средств измерений

Примечание: 1 Комплект монтажных частей поставляется по согласованию с заказчиком

2 Футляр поставляется на партию от 4 изделий по согласованию с заказчиком

приведены в документе «Сейсмоприемники пьезоэлектрические А16, А17. Руководство по эксплуатации ГПКН.402152.004 РЭ».

Лист № 6 всего листов 6 Нормативные и технические документы, устанавливающие требования к сейсмоприемникам пьезоэлектрическим А16, А17

ГОСТ Р ИСО 8042-2002. Вибрация и удар. Датчики инерционного типа для измерений вибрации и удара. Устанавливаемые характеристики.

ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

МИ 2070-90. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340^-1 - 240⁴ Гц.

ГОСТ 26044-83. Вибрация. Аппаратура для эксплуатационного контроля вибрационного состояния энергетических гидротрубных агрегатов. Общие технические требования.

ГПКН 402152.004 ТУ Сейсмоприемники пьезоэлектрические А16, А17. Технические условия.

Общество с ограниченной ответственностью «Геоакустика» (ООО «Геоакустика») ИНН 7735157378

Юридический адрес:124482, г. Москва, Зеленоград, Савёлкинский проезд 4, этаж 13, пом. XXI , ком.13-4

Адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд 4, д. 4, оф. 1313 Телефон: 8 (495) 973-94-65, 8-903-218-58-06

E-mail: geo-maria@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): (495)526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытаниям средств измерений в целях утверждения типа №30002-13
