МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ ¹⁹⁵⁰______

Москва

О внесении изменений в описание типа на счетчики-расходомеры массовые Micro Motion

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ИВЦ «Техномир» от 31 августа 2020 г. № 624/3 и № 626/3 приказываю:

• 1. Утвердить новую редакцию описания типа счетчики-расходомеры массовые Micro Motion, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 78675-20, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1950 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры массовые Micro Motion (далее по тексту - СРМ) предназначены для измерений массового расхода и массы жидкости в составе измерительной линии систем измерений количества нефтепродуктов.

Принцип действия СРМ основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам сенсора, следовательно, пропорционально массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам первичного преобразователя (сенсора), которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где обрабатывается и преобразуется в измерительную информацию.

Выходным сигналом трансмиттера 2700R является последовательность импульсов, частота следования, которых пропорциональна массовому расходу жидкости.

СРМ состоят из сенсора модели CMF400М460NWEZEZZZ и трансмиттера модели 2700R12AEGEZWZ.

Отклонение температуры рабочей среды от температуры калибровки компенсируется установкой нуля СРМ.

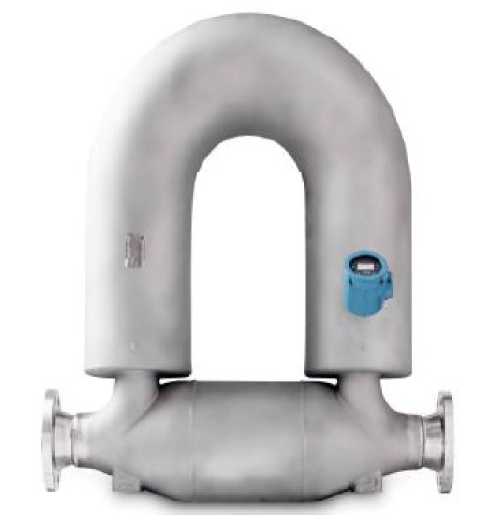

Общий вид СРМ представлен на рисунке 1.

Рисунок 1 - Общий вид СРМ

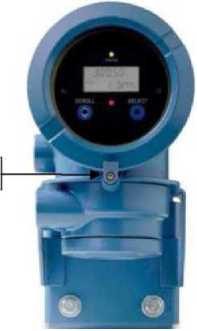

Трансмиттер пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Место пломбировки СРМ представлено на рисунке 2.

Рисунок 2 - Схема пломбировки СРМ

Программное обеспечение (далее по тексту - ПО) является встроенным. ПО имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием клемм порта обслуживания. ПО СРМ имеет уровень защиты «высокий» по Р 50.2.077 -2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Метрологические и основные технические характеристики СРМ, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом.

Комплектность средства измерений

Комплектность СРМ приведена в таблице 4. Таблица 4 - Комплектность СРМ

осуществляется по документам: МП 1059-9-2019 «Инструкция. ГСИ. Счетчики-расходомеры массовые Micro Motion. Методика поверки», утвержден ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 20.03.2020 г.; МИ 3272-2010 «Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности».

Основные средства поверки:

- рабочий эталон 1 разряда с диапазоном расхода, соответствующим поверяемому СРМ и пределами допускаемой относительной погрешности не более ±0,05 % в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 07.02.2018 г. № 256;

- рабочий эталон 2 разряда с диапазоном расхода, соответствующим поверяемому СРМ и пределами допускаемой относительной погрешности не более ±0,1 % в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 07.02.2018 г. № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СРМ.

приведены в эксплуатационных документах.

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. N 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Фирма «Emerson Process Management/ Micro Motion Inc.», США

Адрес: 7070 Winchester Circle, Boulder, Colorado 80301 USA

Общество с ограниченной ответственностью «Инженерно-Внедренческий центр «Техномир» (ООО «ИВЦ «Техномир»)

ИНН 1659052683

Адрес: 420141, Республика Татарстан, г. Казань, ул. Сафиуллина, д.5

Тел.: +7 (843) 210-25-10

Факс: +7 (843) 210-26-10

Е-mail: mail@ivc-rt.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
