ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители скорости водного потока ИСВП-ГР-21М1
Назначение средств измеренийИзмерители скорости водного потока ИСВП-ГР-21М1 (далее - измерители) предназначены для измерений осредненной во времени скорости водного потока в открытых естественных и искусственных руслах (реки, каналы).
Описание средств измеренийПринцип действия измерителя основан на пропорциональной зависимости частоты вращения лопастного винта вертушки от скорости набегающего водного потока
При каждом обороте лопастного винта, с помощью магнитоуправляемого контакта (МК), находящегося в корпусе вертушки, замыкается электрическая цепь постоянного тока на входе ИСО-1.
Основными составляющими измерителя являются гидрометрическая, однооборотная вертушка ГР-21М1 (первичный преобразователь) с двумя сменными лопастными винтами диаметром 120 и 70 мм и измеритель скорости водного потока ИСО-1 (вторичный преобразователь), далее ИСО-1. Гидрометрическая вертушка ГР-21М1 (далее - вертушка) вырабатывает электрический сигнал на каждый оборот лопастного винта.
В ИСО-1 электрические импульсы, вызванные периодическим замыканием МК, преобразуются и обрабатываются. Результаты измерений выводятся на дисплей ИСО-1 в виде:
значений интервала времени измерений;
значений количества входных импульсов (замыканий МК);
значений средней за время измерений частоты вращения лопастного винта, об/с;
значений средней скорости водного потока, м/с.
Общий вид измерителя и места пломбирования показаны на рисунках 1 и 2.

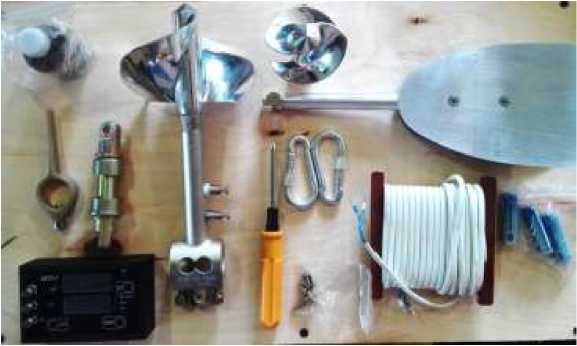

Рисунок 1 - Общий вид измерителя

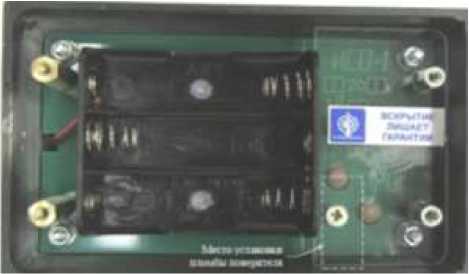

Рисунок 2 - Место пломбирования
Программное обеспечениеИзмерители имеют встроенное программное обеспечение. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
rever |
|
Номер версии (идентификационный номер) ПО |
5.х |
|
Цифровой идентификатор ПО (CRC32) |
4F3CE168 |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 года: высокий. Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью измерителей.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений скорости водного потока, м/с;
|
от 0,10 до 5,00 от 0,04 до 5,00 |
|
Диапазон индикации и регистрации количества выходных импульсов вертушки, имп. |
от 1 до 3000 |
|
Диапазон измерений частоты электрических импульсов на выходе вертушки, Гц |
от 0,05 до 50,00 |
|
Пределы допускаемой относительной погрешности при преобразовании скорости водного потока в электрические сигналы (дв), %:
|
^=±0,015 + 0,004. 100 ^=±0,015 + 0,002_ 1^ -100 где V -измеренное значение скорости водного потока, м/с |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерителя ИСО-1 при измерении частоты электрических импульсов с гидрометрической вертушки (df), % |
&=± 0,004 + 0,001-^^^^-1) • 100 где: f - значение частоты вращения лопастного винта по ИСО-1, об/с; fb - значение верхнего предела измерений частоты вращения, об/с (для входа “1:1” -50; для входа “1:20” - 5) |
|
Пределы допускаемой относительной погрешности измерителя ИСО-1 при преобразовании частоты электрических импульсов в значения скорости водного потока (6т), % |
& =±0,05 + 0,01-( | -11 , где V - значения скорости водного потока, м/с |
|
Пределы допускаемой относительной погрешности измерителя ИСО-1 при измерении скорости водного потока (6V), % |
& = ±^(S, )2 + &f )2 |
|
Пределы допускаемой относительной погрешности измерителя ИСВП-ГР-21М1 при измерении скорости водного потока (6u), % |
&--.у + +(&)2 |
|
Диапазон установки времени измерений, с |
от 60 до 300 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 2,4 до 3,5 |
|
Габаритные размеры, не более: | |
|
- вертушка (диаметр, длина) мм: | |
|
с лопастным винтом диаметром 120 мм: | |
|
без стабилизатора; |
120; 285 |
|
со стабилизатором; |
120; 595 |
|
с лопастным винтом диаметром 70 мм: | |
|
без стабилизатора; |
70; 285 |
|
со стабилизатором |
70; 595 |
|
- измерителя ИСО-1(длина, ширина, высота) мм |
25; 75; 45 |
|
Масса вертушки ГР - 21М1, кг, не более |
1,5 |
|
Масса измерителя ИСО-1 (без элементов питания), кг, не |
0,5 |
|
более | |
|
Условия эксплуатации: | |
|
диапазон температуры окружающего воздуха, °С |
от -20 до +40 |
|
относительная влажность воздуха при 20 °С, %, не бо- | |
|
лее |
80 |
|
диапазон температуры воды, °С |
от 1 до 30 |
|
диапазон минерализации воды, г/м 3 |
от 0 до 1000 |
|
мутность воды, г/м 3 , не более |
10000 |
|
Вероятность безотказной работы за 1000 часов |
0,9 |
|
Средний срок службы, лет |
10 |
наносится краской на укладочный ящик и типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность измерителей скорости водного потока ИСВП-ГР-21М1
|
Наименование |
Обозначение |
Количество |
|
Вертушка гидрометрическая ГР-21М1 |
МЕКР 304.117.001 |
1 шт. |
|
Измеритель скорости водного потока ИСО-1 (*) |
МЕКР 402.141.001 |
1 шт. |
|
Комплект сменных и запасных частей, инструмента и принадлежностей (комплект ЗИП) |
МЕКР 304.11.01 |
1компл. |
|
Укладочный ящик |
1шт. | |
|
Руководство по эксплуатации ИСВП-ГР-21М1 |
МЕКР 304.117.000 РЭ |
1экз. |
|
Руководство по эксплуатации ИСО-1 |
МЕКР 402.141.001 РЭ |
1 экз. |
|
Методика поверки |
МП 2550-0298-2018 |
1 экз. |
|
(* ) При поставке по отдельному заказу в комплект поставки входит измеритель скорости водного потока ИСО-1 и руководство по эксплуатации. | ||
осуществляется по документу МП 2550-0298-2018 «ГСИ. Измерители скорости водного потока ИСВП-ГР-21М1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «06» апреля 2018 г.
Основные средства поверки:
Рабочий эталон единицы скорости водного потока в соответствии с РД 52.08.828 -20 1 5 «Ведомственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,01 до 5,00 м/с»
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на бумажную пломбу (рисунок 2).
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям скорости водного потока ИСВП-ГР-21М1ГОСТ 8.486-83 «ГСИ. Государственная поверочная схема для средств измерений скорости водного потока»
ГОСТ 15126-80 Средства измерений скорости течения воды. Вертушки гидрометрические речные. Общие технические требования
ТУ 4312-001-78803295-2008 Измерители скорости водного потока ИСВП-ГР-21М1. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Метеоприбор» (ООО «Метеоприбор») ИНН 5501093012
Юридический адрес: 644008, Омская область, г. Омск, ул. Горная, д. 16
Адрес: 644540, Омская обл., Омский р-н, д. Ракитинка (Пушкинского с/п), Центральная ул., д. 68
Телефон: (3812) 90-09-32
Факс: (3812) 90-08-73
E-mail: meteo-s@mail.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
