МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

X» 2162________

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 38 йогуета 3030 п Jfe3906i

• 4. Контроль за испол1 енийииггаетоида                   за собой.

^г                             хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2162

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2162

Лист № 1 Регистрационный № 27104-08 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550

Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 (далее -преобразователи) предназначены для преобразования объемного расхода и объема жидких сред (как в прямом, так и в обратном направлении движения потока) в наполненных трубопроводах в выходной электрический сигнал и передачи информации на внешние устройства.

Принцип действия преобразователей основан на явлении электромагнитной индукции. При прохождении электропроводящей жидкости через импульсное магнитное поле в ней наводится электродвижущая сила (далее - ЭДС), пропорциональная скорости потока, а значит и объемному расходу. ЭДС воспринимается электродами и подается на электронный преобразователь (далее - ЭП) преобразователя расхода, который выполняет ее усиление, обработку, преобразование в цифровой код и импульсный выходной электрический сигнал, частота которого пропорциональна расходу. Импульсный выходной сигнал формируется на одном из пассивных выходов (транзисторная оптопара) в соответствии с направлением движения потока контролируемой жидкости.

Преобразователи представляют собой моноблочные изделия, которые состоят из первичного преобразователя и ЭП. Первичный преобразователь представляет собой отрезок трубы, выполненный из немагнитной стали, внутренняя поверхность которого футерована электроизоляционным материалом - фторопластом Ф4 ТУ 6-05-1937-82. Внутри отрезка трубы диаметрально противоположно расположены два электрода из нержавеющей стали 12Х18Н10Т или титанового сплава ВТ1-0 ГОСТ 19807-91, которые предназначены для съема сигнала. На внешней стороне трубы перпендикулярно оси электродов и диаметрально противоположно расположены две катушки индуктора, предназначенного для создания магнитного поля в потоке измеряемой жидкости. Катушки защищены от окружающей среды защитным кожухом. На внешней стороне стенки кожуха расположена стойка, на которой закреплен ЭП, выполненный в стальном или пластиковом корпусе (преобразователи с соединением типа «сэндвич» выпускаются только с ЭП в пластиковом корпусе).

Электрическое соединение проточной части с трубопроводом производится с помощью токопроводов. Корпус ЭП состоит из основания, лицевой и тыльной крышек. Каждая крышка присоединена к основанию винтами. Основание корпуса разделено на две части перегородкой. В полости между лицевой крышкой и перегородкой установлена плата ЭП. На плате находится колодка клеммная, предназначенная для подключения источника питания и вторичного прибора. На нижней стенке основания корпуса ЭП расположен один или несколько герметизированных кабельных вводов.

Для проведения диагностики неисправностей преобразователей (отказа электромагнитной системы, осушение трубопровода, изменение направления потока (реверс)) используется дополнительный дискретный сервисный сигнальный выход, настройка режима работы которого осуществляется с помощью DIP-переключателя.

По способу соединения с трубопроводом преобразователи выпускаются следующих конструктивных исполнений:

• - с фланцевым соединением;

• - с соединением типа «сэндвич».

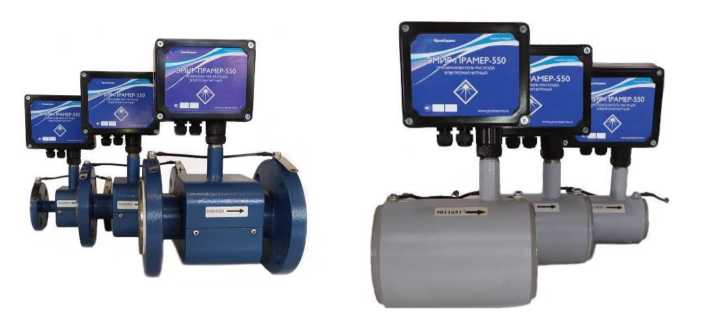

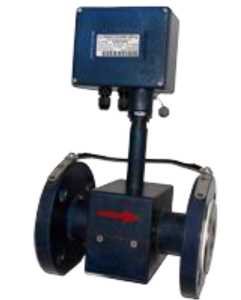

Общий вид преобразователей представлен на рисунке 1.

Преобразователи с ЭП в пластиковом корпусе Исполнение фланцевое Исполнение типа «сэндвич»

Рисунок 1 - Общий вид преобразователей

Пломбировка от несанкционированного доступа преобразователей осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в месте крепления нижнего правого винта на лицевой крышке блока ЭП в пластиковом корпусе или на свинцовую (пластмассовую) пломбу, установленную на внешнюю боковую сторону преобразователей в металлическом корпусе с помощью проволоки, проведенной через специальные отверстия в пломбировочных винтах. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки преобразователей представлена на рисунке 2.

Заводские номера преобразователей указываются на маркировочной табличке (шильдике), расположенной на лицевой поверхности в стальном корпусе ЭП или на боковой поверхности в пластиковом корпусе ЭП и представлены на рисунке 3.

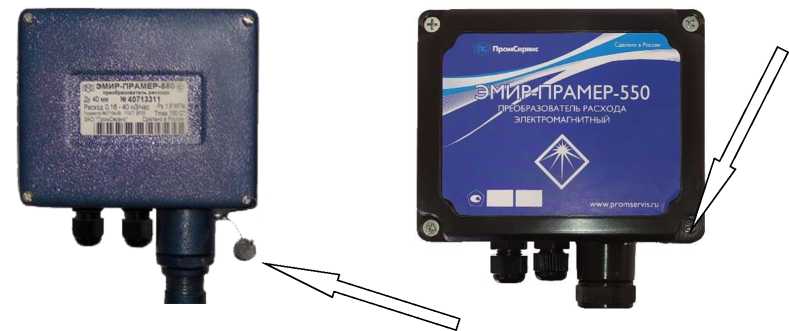

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки преобразователей

Преобразователи с ЭП

в пластиковом корпусе

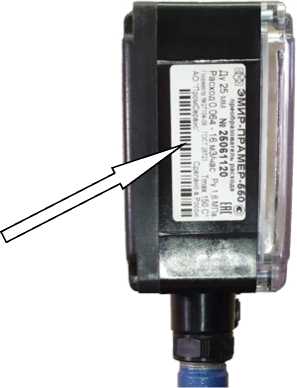

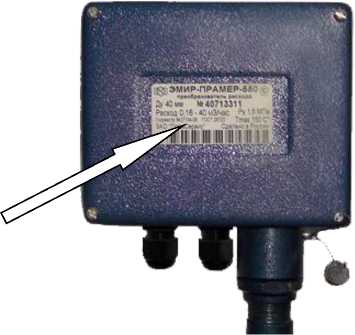

Рисунок 3 - Схема нанесения заводских номеров преобразователей

Преобразователи имеют встроенное программное обеспечение (далее - ПО). Все ПО преобразователей является метрологически значимым. Для применения внешнего ПО реализован стандартный протокол обмена Modbus.rtu. Для подключения преобразователя к персональному компьютеру применяется преобразователь интерфейсов TTL/RS-485.

Нормирование метрологических характеристик преобразователей проведено с учетом того, что встроенное ПО версии «01» является неотъемлемой частью преобразователя.

Метрологически значимая часть ПО преобразователей и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Наименьшие (Qh™), переходные (Qu и Qt2) и наибольшие (Q^,) значения измеряемых объемных расходов в зависимости от DN и класса преобразователя (динамического диапазона воспроизводимых расходов (Q^/Q^)) приведены в таблице 3.

Габаритные размеры и масса преобразователей, в зависимости от DN, не превышают значений, указанных в таблице 4.

Таблица 4 - Габаритные размеры и масса преобразователей в зависимости от исполнения

Таблица 5 - Основные технические характеристики

наносится на крышках корпусов электронных преобразователей методом термопечати в виде наклейки, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 6 - Комплектность преобразователей

Продолжение таблицы 6

приведены в разделе 1 «Описание и работа» эксплуатационного документа 4213-022-12560879 РЭ «Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550» Руководство по эксплуатации.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-022-12560879-2008 Преобразователи      расхода      электромагнитные

ЭМИР-ПРАМЕР-550. Технические условия

Акционерное общество «Промсервис» (АО «Промсервис»)

ИНН 7302005960

Адрес: 433510, Ульяновская область, г. Димитровград, Мулловское шоссе, 41Д

Юридический адрес: 433502, Ульяновская область, г. Димитровград, ул. 50 лет Октября, 112

Тел./факс: +7 (84235) 4-18-07, +7 (84235) 4-58-32

Web-сайт: http://www.promservis.ru

E-mail: promservis@promservis.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2162

Лист № 1 Регистрационный № 51510-12 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Горэлектросеть», г. Кисловодск

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Горэлектросеть», г. Кисловодск, (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени отдельными технологическими объектами, сбора, хранения и обработки полученной информации. Результаты измерений системы могут быть использованы для коммерческих расчетов.

АИИС КУЭ представляет собой многоуровневую систему с централизованным управлением и распределенной функцией измерения.

Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - 1 устройство сбора и передачи данных (УСПД) на базе ЭКОМ-3000.

• 3- й уровень - информационно-измерительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ HP Proliant DL380 G9 устройство синхронизации системного времени, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО).

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН осуществляется в счетчиках электрической энергии.

Цифровой сигнал с выходов счетчиков по GPRS связи поступает-на входы УСПД, хранение измерительной информации, ее накопление и передача накопленных данных по проводным

Лист № 2 Всего листов 10 линиям на третий уровень системы (сервер БД), а также отображение информации по подключенным к УСПД устройствам. При выходе из строя линий связи АИИС КУЭ считывание данных из счетчиков производится в автономном режиме с использованием переносного компьютера (ноутбука) через оптопорт счетчиков.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии осуществляется от сервера БД по проводным линиям связи.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя часы УСПД, сервера БД и счетчиков. Часы УСПД синхронизированы с часами GPS приемника. Коррекция часов УСПД осуществляется при расхождении показаний часов УСПД с временем часов GPS приемника более, чем на 1 секунду. Часы сервера синхронизированы с часами УСПД. Коррекция времени часов сервера осуществляется при расхождении показаний часов сервера с показаниями часов УСПД более, чем на ±2 с. Сравнение показаний часов счетчиков и времени часов УСПД происходит при каждом обращении к счетчику, но не реже одного раза в сутки; коррекция часов счетчиков осуществляется при расхождении показаний часов счетчиков и показаний часов УСПД на величину более чем ±3 с.

Заводской номер АИИС КУЭ указывается в паспорте-формуляре.

Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входит программный модуль, указанный в таблице 1. ПК «Энергосфера» обеспечивает защиту ПО и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Метрологически значимая часть ПО приведена в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики ИК АИИС КУЭ, приведенные в таблице 2, нормированы с учетом ПО.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2

Таблица 2 - Метрологические характеристики АИИС КУЭ

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики ИК

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• -  резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии организацию с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

параметрирования;

пропадания напряжения; коррекции времени в счетчике;

• - журнал УСПД:

Лист № 9 Всего листов 10 параметрирования; пропадания напряжения;

коррекции времени в счетчике и УСПД; пропадание и восстановление связи со счетчиком; выключение и включение УСПД.

Защищённость применяемых компонентов:

• -  механическая защита от несанкционированного доступа и пломбирование:

электросчётчика;

испытательной коробки;

УСПД; сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

электросчетчика,

УСПД,

сервера.

Защита программного обеспечения обеспечивается применением электронной цифровой подписи, разграничением прав доступа, использованием ключевого носителя, класс защиты C.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• -  о состоянии средств измерений (функция автоматизирована);

• -  о результатах измерений (функция автоматизирована).

Цикличность:

• -  измерений 30 мин (функция автоматизирована);

• -  один раз в сутки (функция автоматизирована).

наносится типографским способом на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Горэлектросеть», г. Кисловодск.

Комплектность системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Горэлектросеть», г. Кисловодск, приведена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием АИИС КУЭ ОАО «Горэлектросеть», г. Кисловодск», аттестованном ФГУП «ВНИИМС», аттестат аккредитации № RA.RU.311787 от 16.02.2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Горэлектросеть», г. Кисловодск

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620062, г. Екатеринбург, пр. Ленина д. 95, кв.16

Телефон: +7 (343) 376-28-20, 356-51-11, Факс: +7 (343) 376-28-30,

E-mail: info@prosoftsystems.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119631, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2162

Лист № 1 Регистрационный № 68488-17 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Корпорация ВСМПО-АВИСМА»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Корпорация ВСМПО-АВИСМА» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий в себя устройства сбора и передачи данных Шлюз E-422 (далее -УСПД), каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК) ПАО «Корпорация ВСМПО-АВИСМА», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, устройство синхронизации времени РСТВ-01-01 (Рег. № 40586-09) (далее - УСВ), автоматизированные рабочие места персонала (АРМ) и программное обеспечение (далее - ПО) «ТЕЛЕСКОП+» - система коммерческого учета электроэнергии».

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Для ИК №№ 1-14 цифровой сигнал с выходов счетчиков по проводным линиям связи интерфейса RS-485 поступает на входы соответствующего УСПД. Для остальных ИК цифровой сигнал с выходов счегчиков по проводньтм линиям связи поступает на преобразователь интерфейсов, далее по каналу связи сети Ethernet - на входы соответствующего УСПД. В УСПД осуществляется обработка измерительной информации, накопление, хранение и передача полученных данных на сервер, а также отображение информации по подключенным к УСПД устройствам.

Сервер в автоматичестком режиме опрашивает УСПД с помощью сети Ethernet. На сервере осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации TT и ТН, формирование и хранение полученных данных, их резервное копирование, оформление отчетных документов. От сервера информация в виде xml-макетов форматов 80020 и 80040 передаётся в APM энергосбытовой компании по локальной вычислительной сети и каналу связи сети Internet.

Передача информации от APM энергосбытовой организации в программноаппаратный комплекс AO «ATC» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал AO «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде хml-файлов форматов 80020 и 80040 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в AO «АТС», AO «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Результаты измерений для каждого интервала измерений 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS).

Сравнение показаний часов сервера с УСВ осуществляется ежеминутно, корректировка часов сервера производится при расхождении с УСВ на величину более ±1 с. Сравнение показаний часов УСПД с показаниями часов сервера осуществляется при каждом сеансе связи, корректировка часов УСПД производится при расхождении с часами сервера на величину более ±1 с. Сравнение показаний часов счетчиков с часами соответствующего УСПД осуществляется при каждом сеансе связи. Корректрировка часов счетчиков производится при расхождении с часами УСПД на величину более ±1 с. Передача информации от счетчика до УСПД, от УСПД до сервера реализована с помощью каналов связи, задержки в которых составляют ±0,2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД и УСПД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено.

В АИИС КУЭ используется ПО «ТЕЛЕСКОП+» - система коммерческого учета электроэнергии», в состав которого входят модули, указанные в таблице 1. ПО АИИС КУЭ «ТЕЛЕСКОП+» - система коммерческого учета электроэнергии» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «ТЕЛЕСКОП+» - система коммерческого учета электроэнергии».

Таблица 1 - Идентификационные данные ПО

«ТЕЛЕСКОП+» - система коммерческого учета электроэнергии» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Продолжение таблицы 2

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика электрической энергии;

• - УСПД;

• - сервера.

Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состояниисредств измерений;

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Корпорация ВСМПО-АВИСМА», аттестованном ООО «Спецэнергопроект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017 г.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Закрытое акционерное общество «Центр промышленной автоматизации» (ЗАО «ЦПА»)

ИНН 5040099482

Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21, корп. 41, оф. 28 Телефон: +7 (499) 286-26-10

Web-сайт: www.цnа.рф

E-mail: secr@pa-center.ru

Модернизация АИИС КУЭ ПАО «Корпорация ВСМПО-АВИСМА» проведена Публичное акционерное общество «Корпорация ВСМПО-АВИСМА» (ПАО «Корпорация ВСМПО-АВИСМА»)

ИНН: 6607000556

Адрес: 624760, Свердловская обл., г. Верхняя Салда, ул. Парковая, д.1

Телефон: +7 (34345) 6-23-66

Факс: +7 (34345) 5-15-40

E-mail: info@vsmpo-avisma.ru

Web-сайт: vsmpo.ru

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143444, Московская обл., Красногорский район, г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57

Телефон: +7 (929) 935-90-11

E-mail: energopromresurs2016@gmail.com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: gd.spetcenergo@gmail.com

Аттестат аккредитации ООО «Спецэнергопроект» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312429 от 30.01.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2162

Лист № 1 Регистрационный № 73754-19 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть-Дружба» по объекту НПС «Новоселово»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть-Дружба» по объекту НПС «Новоселово» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, потребляемой отдельными технологиченскими объектами, а также сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1 -й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 - 5.

2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, сервер опроса, сервер приложений, сервер резервного копирования, автоматизированные рабочие места персонала (АРМ), сервер точного времени ССВ-1Г и программное обеспечение (далее - ПО) ПК «Энергосфера».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности без учета коэффициента трансформации. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Данные хранятся в сервере БД. Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ, установленные в соответствующих службах, по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к базе данных и сервера БД. ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».

Система осуществляет обмен данными между АИИС КУЭ смежных субъектов по каналам связи Internet в формате xml-файлов.

Данные по группам точек поставки в организации-участники ОРЭМ и РРЭ, в том числе АО «АТС», АО «СО ЕЭС» и другим заинтересованным организациям, передаются в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭП субъекта рынка.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ). СОЕВ предусматривает поддержание единого календарного времени на всех уровнях системы (счетчиков и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC. Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС/GPS. Синхронизация часов ИВК АИИС КУЭ с единым координированным временем обеспечивается двумя серверами синхронизации времени ССВ-1Г, входящими в состав центр сбора и обработки данных. ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу NTP (Network Time Protocol). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС, с учетом задержки на прием пакета и выдачу ответного отклика. Сервер синхронизации времени обеспечивает постоянное и непрерывное обновление данных на сервере ИВК. Резервный сервер синхронизации ИВК используется при выходе из строя основного сервера.

Сличение шкалы времени счетчиков и шкалы времени сервера ИВК АИИС КУЭ происходит при каждом сеансе связи, но не реже одного раза в сутки. Синхронизация часов счетчиков проводится при расхождении часов счетчика и сервера более чем на ±1 с.

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Знак поверки АИИС КУЭ наносится на свидетельство о поверке в виде наклейки со штрихкодом и (или) оттиска клейма поверителя.

В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера» версии не ниже 8.0, в состав которого входят программы, указанные в таблице 1.

ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Метрологически значимой частью специализированного программного обеспечения АИИС КУЭ является библиотека pso_metr.dll. Данная библиотека выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС КУЭ.

ПО ПК «Энергосфера» не влияет на метрологические характеристики, указанные в таблицах 2-4.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Состав измерительных каналов и их основные метрологические и технические характеристики приведены в таблицах 2-3.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена и Сервера синхронизации времени на аналогичные утвержденных типов.

• 3. Допускается замена сервера БД без изменения, используемого ПО (при условии сохранения цифрового идентификатора ПО)

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлимая часть.

Надежность системных решений:

• -     резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• - защита на программном уровне информации при хранении, передаче, параметрирова-нии:

-пароли электросчетчика;

-пароли сервера.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений.

Цикличность:

• - измерений приращений электроэнергии на интервалах 30 минут (функция автоматизирована);

• - сбора результатов измерений - не реже одного раза в сутки (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть-Дружба» по объекту НПС «Новоселово» типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть-Дружба» по объекту НПС «Новоселово», аттестованном ООО «Транснефтьэнерго», аттестат аккредитации № RA.RU.311308 от 29.10.2015 г.

Нормативные и технические документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии и мощности (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть-Дружба» по объекту НПС «Новоселово»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Акционерное общество «Транснефть-Дружба» (АО «Транснефть-Дружба»)

ИНН 3235002178

Адрес: 241020, г. Брянск, ул. Уральская, 113

Тел.:+7 (846) 332-83-17

Факс:+7 (846) 33-27-16

E-mail: office@brn.transneft.ru

Модернизация системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть-Дружба» по объекту НПС «Новоселово» проведена:

Обществом с ограниченной ответственностью «Транснефтьэнерго»

(ООО «Транснефтьэнерго»)

ИНН 7703552167

Адрес: 123112, г. Москва, набережная Пресненская, дом 4, строение 2, помещение 07.17.1

Телефон: +7 (499) 799-86-88

Факс: +7 (499) 799-86-91

E-mail: info@tne.transneft.ru

Федеральное бюджетное учередние «Государственный региональный центр стандартизации, метрологии и испытаний в Пензинской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, Россия, г. Пенза, ул. Комсомольская, д. 20

Телефон: +7(8412) 49-82-65

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015

в части вносимых изменений

Общество с ограниченной ответственностью «Транснефтьэнерго»

(ООО «Транснефтьэнерго»)

ИНН 7703552167

Адрес: 123112, г. Москва, набережная Пресненская, дом 4, строение 2, помещение 07.17.1

Телефон: +7 (499) 799-86-88

Факс: +7 (499) 799-86-91

E-mail: info@tne.transneft.ru

Аттестат аккредитации ООО «Транснефтьэнерго» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311308 от 29.10.2015 г.
