ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные SQC
Назначение средства измеренийДатчики весоизмерительные тензорезисторные SQC (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Описание средства измеренийПринцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося соответственно нагрузке.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему, и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков - сдвиг. Датчики изготавливаются из никелированной стали.

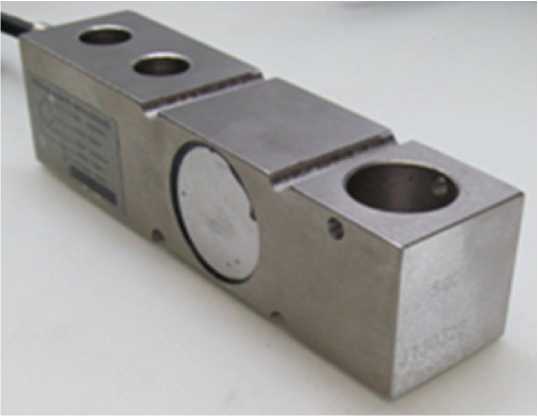

Рисунок 1 - Общий вид датчиков
Модификации и исполнения датчиков отличаются максимальной нагрузкой, габаритными размерами и массой.
Обозначение модификаций весоизмерительных датчиков SQC имеет вид SQC-X1, где:
X1 - обозначение максимальной нагрузки в тоннах.
На маркировочной табличке датчиков указывают:
-
- торговую марку производителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- максимальную нагрузку Emax.
Таблица 1 - Метрологические и технические характеристики датчиков весоизмерительных тензоре-зисторных SQC
|
Модель |
SQC-0,1 |
SQC-0,2 |
SQC-0,5 |
SQC-1 |
SQC-2 |
SQC-3 |
SQC-5 |
|
Максимальная нагрузка (Emax), т |
0,1 |
0,2 |
0,5 |
1 |
2 |
3 |
5 |
|
Класс точности по ГОСТ 8.631-2013 |
C3 | ||||||
|
Максимальное число поверочных интервалов, Птах (Emax/v) |
3000 | ||||||
|
Минимальная статическая нагрузка (Emin), т |
0 | ||||||
|
Значение поверочного интервала, v, кг |
Emax/nmax | ||||||
|
Минимальный поверочный интер ВЯЛ, vmin |
Emax/6000 | ||||||
|
Номинальный относительный выходной сигнал при Етах, мВ/В |
2,0 | ||||||
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 | ||||||
|
Предел допустимой нагрузки CElim), % от Emax |
150 | ||||||
|
Обозначение по влажности |
CH | ||||||
|
Напряжение питания, В |
8 ... 12 | ||||||
|
Входное сопротивление, Ом |
385±5 | ||||||
|
Выходное сопротивление, Ом |
351±2 | ||||||
|
Предельные значения температуры, °C |
-10 ... +40 | ||||||
|
Габаритные размеры, не более, мм длина/ширина/высота |
130/31,8/33,8 |
171,5/38,1/41 | |||||
|
Масса, не более, кг |
0,9 |
1,8 | |||||
Таблица 2
|
Нагрузка |
Пределы допускаемой погрешности (mpe) |
|
От 0 до 500v вкл. |
±0,35v |
|
св. 500v до 2000v вкл. |
±0,70v |
|
св. 2000v |
±1,05v |
наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Датчик |
1 шт. |
|
Эксплуатационная документация |
1 экз. |
осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013 « ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
-
- средства измерений 1-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
-
- вольтметр или компаратор напряжений класса точности 0,005. Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в паспорте «Датчики весоизмерительные тензорезисторные SQC».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным SQCГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний»
ГОСТ 8.021-2015 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»
Техническая документация фирмы-изготовителя
Изготовитель«Ningbo Benui Electric Co., Ltd.», Китай
No.18,YangShaShan Xi 9 Road, ChunXiao,
Ningbo Economic&Technical Development Zone, CHINA
Тел.: +86-574-8680 6868
Факс:+86-574-8680 6862(24*7)
E-mail: sales@benui.com, office@benui.com
ЗаявительОбщество с ограниченной ответственностью «СКЕЙЛ ЭНТЕРПРАЙЗ»
(ООО «СКЕЙЛ ЭНТЕРПРАЙЗ»)
ИНН 7714942521
Адрес: 109263, г. Москва, ул.Текстильщиков 7-я, д.7, корп.1
Тел.: +7 (495) 748-99-70
E-mail: shop@scale.ru
Web-сайт: www.scale.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
