МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

16 сентября 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 61469 «Генераторы высоковольтные инфранизкочастотные Frida TD, Viola TD» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями Фирмы «BAUR GmbH» б/д № 201807-02 и № 201807-03 приказываю:

• 1. Внести изменения в описание типа на генераторы высоковольтные инфранизкочастотные Frida TD, Viola TD, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63183-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 63183-16 с изменением № 1 «Генераторы высоковольтные инфранизкочастотные Frida TD, Viola TD. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 июня 2019 г., и распространить действие документа на генераторы высоковольтные инфранизкочастотные Frida TD, Viola TD, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 61469 «Генераторы высоковольтные инфранизкочастотные Frida TD, Viola TD», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63183-16, в связи с внесением изменений в методику поверки.

• 4, Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СНЕДЕНИЯ О СЕРТИФИКАТЕ Jf'l

Сертификат: O0E1036EE32711E880E9E0O71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен; с 08.11.2018 до 08.11.2019

I - - -       - --------

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» сентября 2019 г. № 2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы высоковольтные инфранизкочастотные Frida TD, Viola TD

Генераторы высоковольтные инфранизкочастотные Frida TD, Viola TD (далее -генераторы) предназначены для воспроизведения высокого напряжения специальной формы инфранизкой частоты и напряжения постоянного тока, измерений тангенса угла диэлектрических потерь.

Принцип действия генераторов основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи.

На выходе генераторов может быть установлено симметричное высоковольтное синусоидальное напряжение, напряжение прямоугольной формы или напряжение постоянного тока обеих полярностей. Синусоидальная форма волны формируется с использованием патентованной цифровой технологии truesinus®.

Для расширения диапазона нагрузки частота формируемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Частота напряжения определяется частотой коммутации. При отсутствии коммутации на выходе генераторов устанавливается напряжение постоянного тока.

Область применения генераторов: определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость изоляции. Генераторы предназначены для работы в полевых условиях.

Процесс формирования выходного напряжения, ход испытаний и вывод информации на встроенный ЖК-дисплей полностью автоматизирован и производится встроенным микропроцессором. Управление генераторами осуществляется оператором с помощью графического дисплея через многоязыковый интерфейс на основе меню. Генераторы обладают функцией таймера с автоматическим отключением прибора, часами и календарем.

Процесс измерений может проводиться как в автоматическом, так и в ручном режимах. Результаты измерений сохраняются во встроенной памяти, а также могут быть переданы в персональный компьютер через порт USB 2.0 или записаны на USB карту памяти для хранения и вывода на печать.

Генераторы обладают функцией измерений тангенса угла диэлектрических потерь изоляции. В комбинации с системами диагностики частичных разрядов портативными PD-TaD генераторы могут проводить локализации и измерения уровня частичных разрядов в изоляции.

Основные узлы генераторов: высоковольтный генератор, ограничительный и разрядный резисторы, микропроцессор, блок управления, коммутатор, автоматическое устройство разряда, схема блокировки, схема интерфейсов, графический ЖК-дисплей, блок питания.

Генераторы выпускаются в виде двух модификаций: Frida TD и Viola TD, отличающихся диапазоном выходного напряжения, габаритами и массой.

Конструктивно генераторы Frida TD выполнены в брызгозащищенном переносном металлическом корпусе с откидной крышкой и ручками для переноски. На верхней стенке корпуса под крышкой расположены органы управления, ЖК-дисплей и высоковольтный разъем. В откидной крышке предусмотрен отсек для хранения измерительного кабеля. На боковых панелях расположены разъем сети питания, клемма заземления, разъем интерфейса USB.

Генераторы Viola TD состоят из двух частей: блока управления и блока высоковольтного. Органы управления и индикации расположены на верхней панели блока управления.

Общий вид средств измерений представлен на рисунках 1-2.

Для предотвращения несанкционированного доступа к внутренним частям генераторов осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель прибора.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1-2.

Генераторы относятся к ремонтируемым и восстанавливаемым изделиям.

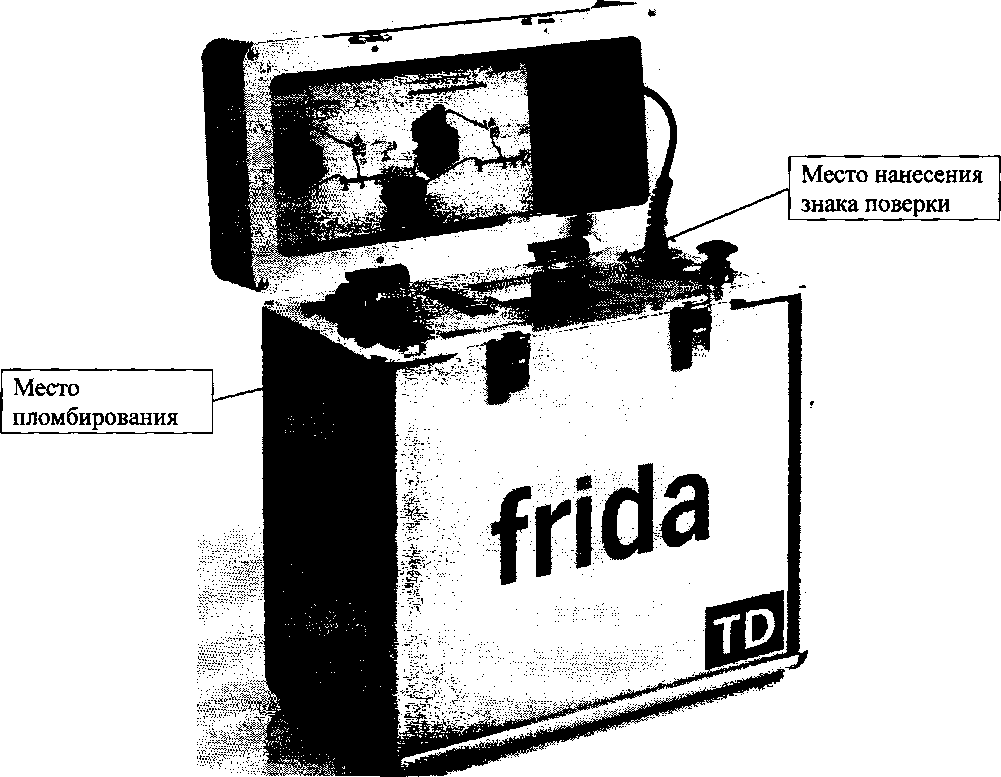

Рисунок 1 - Общий вид генераторов Frida TD

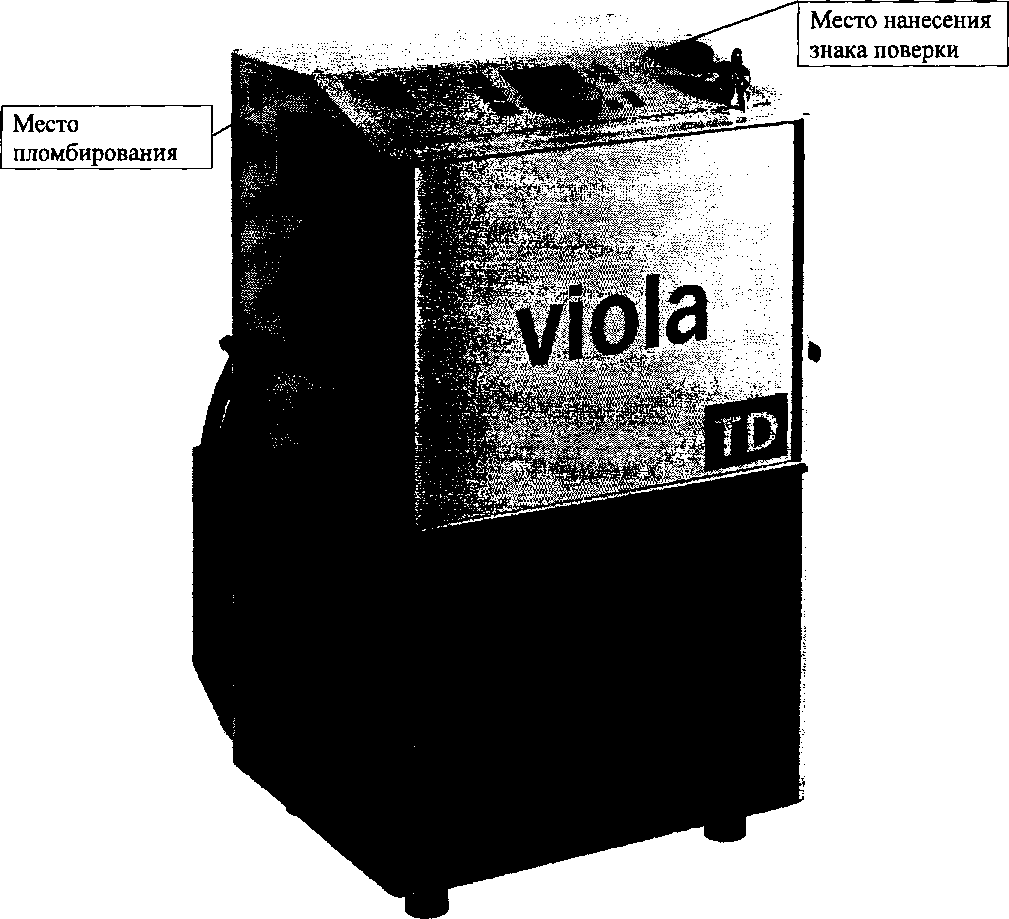

Рисунок 2 - Общий вид генераторов Viola TD

Генераторы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики генераторов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора генераторов предприятием-изготовителем и недоступно для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель прибора способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 63183-16 «Генераторы высоковольтные инфранизкочастотные Frida TD, Viola TD. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИМС» 27.06.2019 г.

Основные средства поверки: делители напряжения ДН-100э (регистрационный номер в Федеральном информационном фонде № 54883-13); вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12); мультиметр цифровой Fluke 289 (регистрационный номер в Федеральном информационном фонде № 56476-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель прибора.

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

Фирма «BAUR GmbH», Австрия

Адрес: Raiffeisenstrasse 8, 6832 Sulz, Austria

Телефон (факс): +43 5522 4941-0 (+43 5522 4941-3)

Web-сайт: https://www.baur.eu

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
