№2496 от 27.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 59356
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 53784 "Анализаторы телевизионных сигналов WFM5250, WVR5250"
Приказы по основной деятельности по агентству Вн. Приказ № 2496 от 27.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 ноября 2018 г.
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 53784 «Анализаторы телевизионных сигналов WFM5250, WVR5250»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращением АО «АКТИ - Мастер» от 29 октября 2018 г. № 216 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на анализаторы телевизионных
сигналов WFM5250, WVR5250, зарегистрированные в Федеральном
информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56194-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 53784 «Анализаторы телевизионных сигналов WFM5250, WVR5250» на последующие 5 лет.
-
3. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением паотоящего прнкаоа оотавшпсьза собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
✓
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2018 г. № 2496
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы телевизионных сигналов WFM5250, WVR5250
Назначение средства измеренийАнализаторы телевизионных сигналов WFM5250, WVR5250 (далее - анализаторы) предназначены для исследования и измерения параметров цифровых телевизионных сигналов.
Описание средства измеренийАнализаторы выполнены на платформе цифрового широкополосного осциллографа с системой синхронизации развертки от телевизионного сигнала. Развертка сигналов видео осуществляется от входного сигнала или от внешнего сигнала различных телевизионных форматов. Параметры видеосигналов и звуковых сигналов в задаваемых пользователем представлениях отображаются на цветном жидкокристаллическом дисплее. Анализ телевизионных видеосигналов производится в форме осциллограмм, векторов с комбинированными и компонентными масштабными сетками, различных диаграмм, а также в виде обычного телевизионного изображения. Уровни сигналов в каналах звука отображаются в виде вертикальных столбиков с масштабной шкалой, стереофонических диаграмм и фигур Лиссажу.
Питание производится от внешнего источника питания (аккумулятора) или сетевого адаптера. Дистанционное управление осуществляется через интерфейсы Ethernet, USB.
Конструктивно модель WFM5250 выполнена в виде моноблока с встроенным цветным жидкокристаллическим дисплеем, модель WVR5250 представляет собой блок без дисплея, для наблюдения сигналов с которого требуется подключение внешнего монитора.
Общий вид модели WFM5250 показан на рисунке 1, вид задней панели с указанием места пломбирования - на рисунке 2.
Общий вид модели WVR5250 показан на рисунке 3, вид задней панели с указанием места пломбирования - на рисунке 4.
место нанесения знака утверждения типа и знака поверки

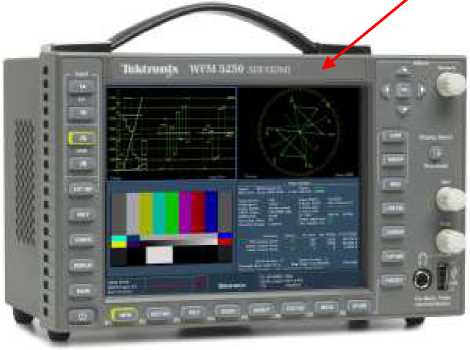

Рисунок 1 - Общий вид WFM5250

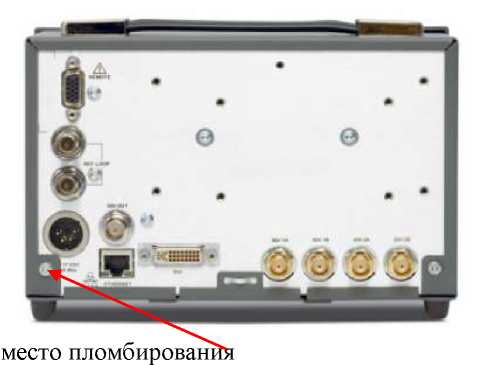

Рисунок 2 - Вид задней панели WFM5250
место нанесения знака утверждения типа и знака поверки

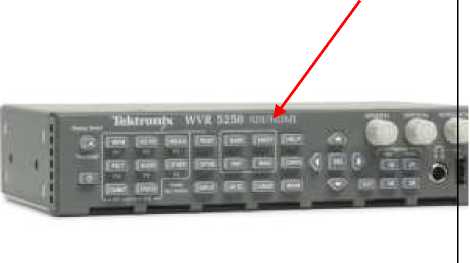

Рисунок 3 - Общий вид WVR5250
место пломбирования

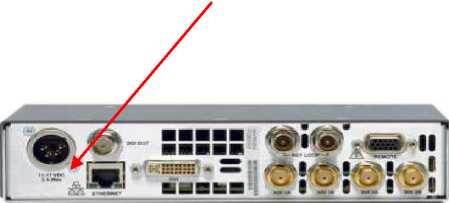

Рисунок 4 - Вид задней панели WVR5250
Программное обеспечениеПрограммное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
WFM5250/ WVR5250 Software |
|
Номер версии (идентификационный номер) |
2.8 и выше |
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
ФОРМАТЫ СИГНАЛОВ | ||
|
Видеосигналы |
SDI: SD, HD, 3G (опция 3G), Dual Link; HDMI | |
|
Звуковые сигналы |
AES/EBU Embedded (опция AUD) | |
|
ПАРАМЕТРЫ ВИДЕОСИГНАЛА | ||
|
Количество входных каналов SDI |
2 | |
|
Диапазон амплитуды импульсов цифрового видеосигнала на входе, мВП-П, типовые значения |
800 ±80 | |
|
Относительная погрешность отсчета уровня аналогового сигнала, % Х) | ||
|
для масштаба 1X (полная шкала 700 мВ) |
±0,5 | |
|
для масштаба 5X (полная шкала 700 мВ) |
±0,2 | |
|
1) данный параметр характеризует точность, с которой может быть отсчитан уровень декодированного сигнала, отображаемого на дисплее в форме аналогового видеосигнала или уровня звукового сигнала, и определяется разрядностью декодера и разрешением монитора | ||
Продолжение таблицы 2
|
1 |
2 |
|
Количество выходных каналов SDI |
1 |
|
Тип соединителей SDI |
BNC 75 Ом |
|
Амплитуда импульсов цифрового сигнала видео на выходе, мВ |
800 ±80 |
|
Длительность фронта и среза импульсов на выходе (20/80 %), типовые значения, пс | |
|
для сигнала SD |
от 400 до 800 |
|
для сигнала HD, не более |
135 |
|
Количество входных каналов HDMI |
2 |
|
Количество выходных каналов HDMI |
1 |
|
ПАРАМЕТРЫ СИГНАЛА ЗВУКА AES/EBU Embedded (опция AUD) | |
|
Тактовая частота сигнала, кГц |
48 |
|
Диапазон амплитуды импульсов цифрового сигнала на входе, В П-П |
от 0,2 до 2 |
|
Диапазон уровня сигнала, дБ | |
|
цифровой сигнал |
от -30 до 0 |
|
аналоговый (декодированный) сигнал (от опорного уровня) 2) |
от -6 до +24 |
|
ПАРАМЕТРЫ ВНЕШНЕЙ СИНХРОНИЗАЦИИ ПО ТЕЛЕВИЗИОННОМУ СИГНАЛУ | |
|
Тип соединителей (канал проходного типа) |
BNC 75 Ом |
|
Диапазон уровня сигнала синхронизации, В |
от 0,5 до 2 |
|
Диапазон устойчивости синхронизации |
±50М0-6 |
|
1) 0 дБ полной шкалы соответствует напряжению 9,757 В (скз) | |
|
2) опорный уровень равен 0 дБ и соответствует 0,775 В на нагрузке 600 Ом | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания (постоянного тока), В |
от 12 до 15 |
|
Потребляемая мощность, Вт, не более |
35 |
|
Габаритные размеры (высота х ширина х глубина), мм | |
|
WFM5250 |
133 х 213 х 140 |
|
WVR5250 |
43 х 213 х 140 |
|
Масса, кг, не более | |
|
Диапазон рабочих температур, оС |
от 0 до +40 |
|
Диапазон температур транспортирования и хранения, оС |
от -20 до +60 |
наносится на лицевую панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность анализаторов
|
Наименование и обозначение |
Кол-во |
|
Анализатор телевизионных сигналов WFM5250, WVR5250, опция AUD |
1 шт. по заказу |
|
Аккумуляторная батарея |
1 шт. |
|
Адаптер сетевой опция A1 |
1 шт. |
|
Руководство по эксплуатации 077-0851-00 для модели WFM5250 |
1 шт. |
|
Руководство по эксплуатации 077-0852-00 для модели WVR5250 |
1 шт. |
|
Методика поверки МП РТ 2019-2013 |
1 шт. |
осуществляется по документу «МП РТ 2019-2013. Анализаторы телевизионных сигналов WFM5250, WVR5250. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 29.11.2013 г.
Основные средства поверки представлены в таблице 5.
Таблица 5 - Средства поверки
|
Наименование и требования к метрологическим характеристикам |
Рекомендуемые средства измерений и метрологические характеристики |
|
Генератор тестовых телевизионных сигналов воспроизведение цифровых сигналов SD, HD, 3G, Embedded Audio; относительная погрешность тактовой частоты не более ±340-6 |
Генератор тестовых телевизионных сигналов Tektronix TG8000 с модулями DVG7, HDVG7, HD3G7 |
|
(регистрационные номера 52413-13, 56083-13) цифровой сигнал SD, HD, 3G, Embedded Audio; относительная погрешность тактовой частоты не более ±140-6 | |
|
Осциллограф цифровой диапазон частот от 0 до 3 ГГц; синхронизация от ТВ сигнала; относительная погрешность коэффициента отклонения 200 мВ/дел не более ±2,5 % |
Осциллограф цифровой Tektronix DPO70404 (регистрационный номер 35598-07) диапазон частот от 0 до 4 ГГц; синхронизация от телевизионного сигнала; относительная погрешность коэффициента отклонения 200 мВ/дел не более ±2 % |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса анализаторов в виде наклейки и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам телевизионных сигналов WFM5250, WVR5250ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ИзготовительКомпания “Tektronix (China) Co, Ltd.”, Китай
Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C Тел.: (8621)38960893, факс (8621)58993156
ЗаявительЗАО «АКТИ-Мастер»
Адрес: 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3 Тел./факс: (499)154-74-86
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: (499)129-19-11, факс: (499)129-99-96
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
