МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 октября 2018 г.                                            _№   2169

Москва

О внесении изменений в описание типа на гири ГО-П классов точности Е2, Fl, F2, Ml

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Промконструкция» от 18 августа 2018 г. № 1-0808/18 приказываю:

• 1. Внести изменения в описание типа на гири ГО-П классов точности Е2, Fl, F2, Ml, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68887-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Ч Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гири ГО-П классов точности Е2, F1, F2, М1 (далее — гири) предназначены для хранения и передачи единицы массы c нормированной погрешностью в качестве эталонных гирь по ГОСТ 8.021-2015 и рабочих гирь по ГОСТ OIML R 111-1-2009 совместно с весами.

Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.

Гири классов точности:

- Е2 изготавливают массой от 1 мг до 50 кг;

- F1 изготавливают массой от 1 мг до 500 кг;

- F2, М1 изготавливают массой от 1 мг до 2000 кг.

Гири классов точности Е2, F1, F2 и М1 номинальных значений от 1 г до 10 кг изготавливают из материала по ГОСТ OIML R 111-1-2009.

Конструктивно гири класса точности М1 номинальных значений от 20 кг до 2000 кг представляют собой отливки из серого чугуна в форме призм или тел вращения, снабженные подгоночными полостями, закрытыми резьбовыми пробками или крышками из стали с закрепительным штифтом. Гири имеют приспособления для захвата грузозахватными приспособлениями. Гири номинальных значений 1, 10, 100 и 1000 мг имеют форму треугольника, гири номинальных значений 2, 20 и 200 мг имеют форму квадрата, гири номинальных значений 5, 50 и 500 мг имеют форму многоугольника.

Все гири номинальных значений от 1 мг до 1 г включительно имеют форму пластин или проволок. Гири номинальных значений от 1 г до 20 кг имеют цилиндрическую форму с головкой для захвата гирь или с ручкой, приподнятой над корпусом гири. Так же гири номинальных значений от 1 г до 2000 кг могут иметь форму диска, цилиндра, усеченного конуса, параллелепипеда. Гири параллелепипедной формы могут иметь внутреннюю жесткую ручку. Для удобства пользования и манипуляции гири могут иметь отверстия, проточки, вырезы, головки, рукоятки, оси, крюки, проушины, кольца и/или другие жесткие элементы конструкции, входящие в состав гирь.

Гири классов точности F1 и F2 номинальных значений более 20 кг, представляют собой корпус из нержавеющей аустенитной стали в форме призм или тел вращения, снабженные подгоночными полостями, закрытыми резьбовыми пробками или крышками из стали с закрепительным штифтом. Гири имеют приспособления для захвата грузозахватными приспособлениями. Гири классов точности F1 и F2 номинальных значений более 50 кг могут так же представлять собой модуль, собранный из нескольких частей.

Гири класса точности F1 номинальных значений от 1 г до 50 кг, гири класса F2 номинальных значений от 1 г до 2000 кг, гири класса М1 номинальных значений от 20 г до 200 г могут быть снабжены подгоночной полостью. Гири класса точности М1 номинальных значений от 500 г до 2000 кг выпускают только с подгоночной полостью.

Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь - по ГОСТ OIML R 111-1.

Гири имеют обозначение: ГО-П (Н) - ХХХ у (П)(Р) с указанием класса точности по ГОСТ OIML R 111-1, где Н - набор, ХХХ - номинальное значение массы гири в килограммах, y - единица измерения массы, кг или г, П - параллелепипедная форма, Р - наличие ручки.

Общий вид гирь приведен на рисунках 1- 9.

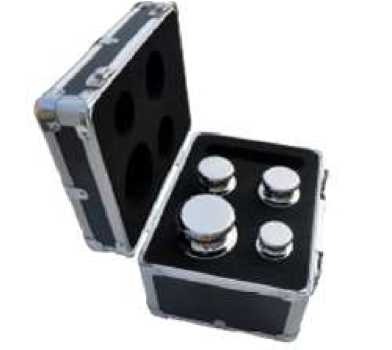

Рисунок 1 - Набор гирь ГО-ПН класса точности F₁

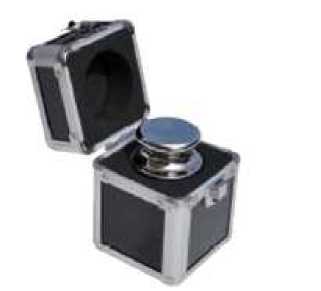

Рисунок 2 - Гиря ГО-П-5 класса точности F₂

Рисунок 3 - Набор гирь ГО-ПН класса точности Е₂

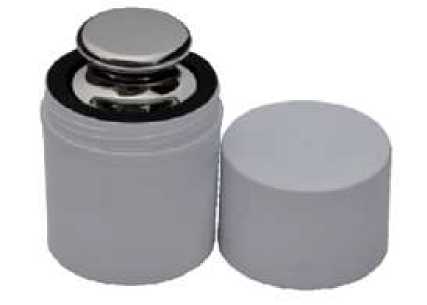

Рисунок 4 - Гири ГО-П класса точности Е2

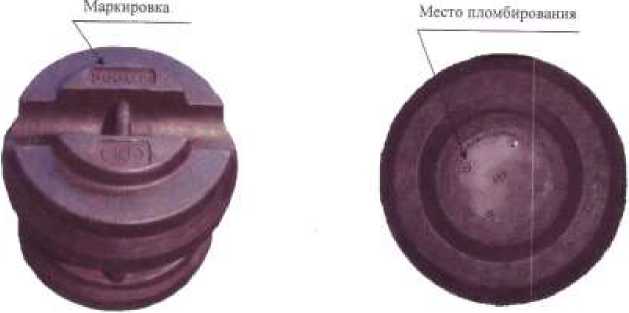

Рисунок 5 - Гиря ГО-П-5 класса точности М1

Место пломбирования

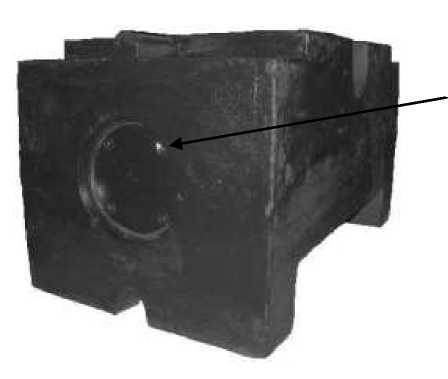

Рисунок 6 - Гиря ГО-П-1000 класса точности М1

Место пломбирования

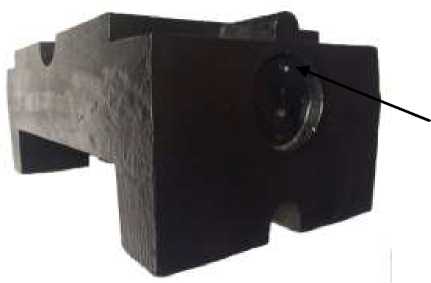

Рисунок 7 - Гиря ГО-П-500 класса точности М₁

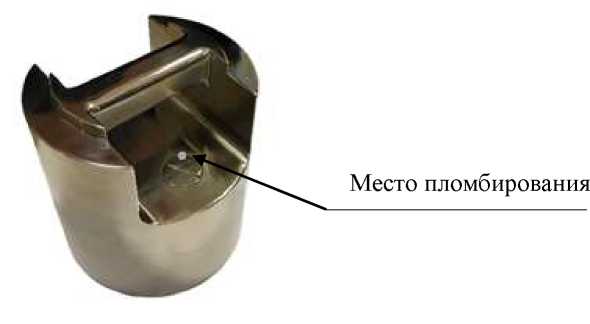

Рисунок 8 - Гиря ГО-П-20 Р класса точности F1 и F2

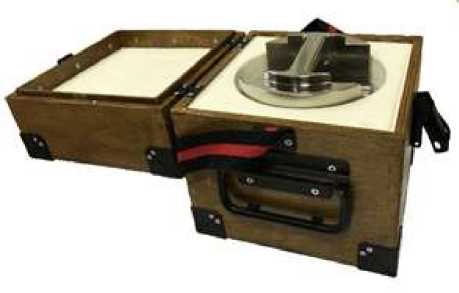

Рисунок 9 - Гиря ГО-П-20 Р класса точности F1 и F2, в кейсе

Рисунок 10 - Гиря ГО-П-500 класса точности М1

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики представлены в таблицах 1—6.

Таблица 1 - Номинальные значения массы и пределы допускаемой абсолютной погрешности

гирь

Окончание таблицы 1

Таблица 2 - Номинальные значения массы и диапазоны допускаемых значений плотности материала гирь

Таблица 3 - Параметры и максимальные значения шероховатости поверхности гирь

Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности

Таблица 5 - Пределы допускаемых абсолютных значений магнитной восприимчивости гирь

Таблица 6 - Основные технические характеристики

наносится в виде наклейки на футляр, а также типографским способом на титульный лист документа «Паспорт. Руководство по эксплуатации».

Таблица 7 - Комплектность средства измерений

Поверка осуществляется по документу Приложение ДА   «Методика поверки гирь»

ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е₂, Fi, F₂, М₁,М_1-2, M₂, M_2-3 и М₃. Часть 1. Метрологические и технические требования.

Основные средства поверки:

• - гири эталонные из состава вторичных рабочих эталонов, рабочих эталонов 1-го, 2-го, 3го разрядов по ГОСТ 8.021-2015;

• - компараторы массы на максимальную нагрузку, соответствующую массе поверяемых гирь, с СКО не более 1/6 пределов допускаемой абсолютной погрешности поверяемых гирь по ГОСТ 8.021-2015;

• - образцы шероховатости по ГОСТ 9378-93;

• - измеритель магнитной восприимчивости гирь YSZ0, рег. № 51747-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на резьбовые пробки или стальные крышки гирь классов точности F2 и M1 с подгоночными полостями методом клеймения (пломбирования) и на футляр для хранения гирь и на свидетельство о поверке гирь классов точности E2 и F1.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

Общество с ограниченной ответственностью «Промконсрукция»

ИНН 7447130002

Адрес: 454084, г. Челябинск, ул. Калинина, 24

Телефон, факс: +7 (351) 791-55-44, +7 (351) 796-37-94

E-mail: prom@promcon.ru

Web-сайт: promcon.ru

Общество с ограниченной ответственностью «Промконсрукция»

Адрес: 454084, г. Челябинск, ул. Калинина, 24

Телефон, факс: +7 (351) 791-55-44, +7 (351) 796-37-94

E-mail: prom@promcon.ru

Web-сайт: promcon.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

E-шаИ: info@vniim.ru

Web-сайт: www.vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
