ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы многоканальные технологические РМТ 79 Назначение средства измеренийРегистраторы многоканальные технологические РМТ 79 (далее по тексту - РМТ 79) предназначены для измерений температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80), активное электрическое сопротивление постоянному току или частоту и количество импульсов, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS ТСР.
Описание средства измеренийПринцип действия РМТ 79 основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами РМТ 79 и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ 79 отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ 79. В зависимости от значения измеренного сигнала РМТ 79 осуществляют регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ 79 являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ 79 производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения (ПО).
РМТ 79 имеют модульную конструкцию, состоящую из базового блока с модулем питания и связи, индикатором и дополнительных модулей ввода/вывода. Базовый блок содержит:
-
- главный процессор;
-
- дисплей с сенсорной панелью;
-
- модуль питания;
-
- модуль интерфейсов и резервного питания;
-
- основные коммуникационные интерфейсы (USB Host - 3 канала, RS-485 - 2 канала и Ethernet);
-
- семь слотов для установки модулей ввода/вывода.
В качестве входных модулей используются:
-
- 4-канальный универсальный модуль аналогового входа со встроенными источниками питания постоянного напряжения 24 В;
-
- 6-канальный универсальный модуль аналогового входа;
-
- 12-канальный модуль дискретных входов, номинальное напряжение 24 В;
-
- 4-канальный модуль измерения частоты и количества импульсов.
В качестве выходных модулей используются:
-
- 8-канальный модуль реле 5 A/250 В (напряжение переменного тока) или 0,1 A/250 В (напряжение постоянного тока);
-
- 12-канальный модуль твердотельных реле 0,1 А/250 В (напряжение переменного тока) или 0,1 А/250 В (напряжение постоянного тока);
-
- 4-канальный модуль пассивного токового выхода.
РМТ 79 имеют исполнения: общепромышленное (РМТ 79), взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь» (РМТ 79Ех), атомное (повышенной надежности) (РМТ 79А). РМТ 79 поставляются с индексами заказа А и В, отличающимися метрологическими характеристиками.
Фотография общего вида РМТ 79 и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
место нанесения
знака поверки

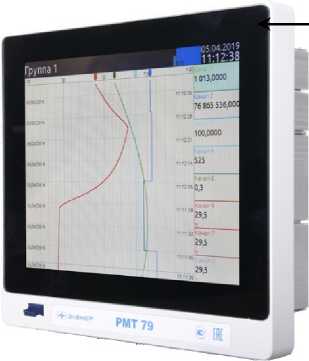

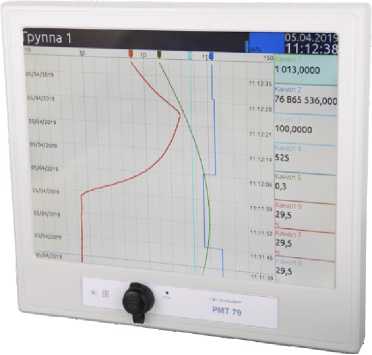

Рисунок 1 - Общий вид регистратора многоканального технологического РМТ 79 с размерами экрана 10 и 15 дюймов и обозначение места нанесения знака поверки

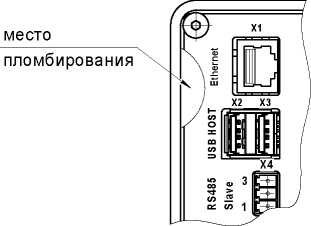

Рисунок 2 - Схема пломбировки от несанкционированного доступа
В РМТ 79 предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Программное обеспечение, встроенное в микропроцессорный модуль РМТ 79, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия РМТ 79 с компьютером используется внешнее ПО, которое не оказывает влияния на метрологические характеристики РМТ 79. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации РМТ 79. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ 79 и возникающих в процессе его работы ошибках и способах их устранения. Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DataViewStudio 2.16 install.EXE |
|
Номер версии (идентификационный номер) ПО |
2.ХХ |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ELEMER-RMT79 verl.l.O.O.hex |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х |
|
Цифровой идентификатор ПО |
- |
В идентификационных номерах внешнего и внутреннего программных обеспечений фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Метрологические и технические характеристикиМетрологические и технические характеристики РМТ 79 приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики РМТ 79 при измерении температуры, силы и напряжения постоянного тока, электрического сопротивления постоянному току, входных сигналов от потенциометрического датчика
|
Преобразуемая величина или входной сигнал |
Диапазон |
Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности у, %, для индекса заказа |
Тип НСХ входного сигнала | ||
|
преобразования |
измерений |
А |
В | ||
|
Температура2* |
от -50 до +200 ОС |
от 39,23 до 92,80 Ом3) |
±0,1 |
±0,2 |
50М |
|
от 39,35 до 92,60 Ом4) | |||||
|
от 40,00 до 88,52 Ом |
50П | ||||
|
от 78,46 до 185,60 Ом3) |
100М | ||||
|
от 78,70 до 185,20 Ом4) | |||||
|
от 80,00 до 177,04 Ом |
100П | ||||
|
от 80,31 до 175,86 Ом |
Pt100 | ||||
|
от 401,55 до 879,30 Ом |
Pt5001) | ||||
|
от 803,10 до 1758,60 Ом |
Pt10001) | ||||
|
от -200 до +600 ОС |
от 8,62 до 158,56 Ом |
±0,1 |
±0,2 |
50П | |
|
от 17,24 до 317,11 Ом |
100П | ||||
|
от 18,52 до 313,71 Ом |
Pt100 | ||||
|
от 92,60 до 1568,55 Ом |
Pt5001) | ||||
|
от 185,20 до 3137,10 Ом |
Pt10001) | ||||
|
от -60 до +180 °С |
от 69,45 до 223,21 Ом |
±0,1 |
±0,2 |
100Н | |
|
от 347,27 до 1116,03 Ом |
500Н1) | ||||
|
от 694,54 до 2232,06 Ом |
1000Н1) | ||||
|
от -50 до +1100 ОС |
от -2,431 до +63,792 мВ |
±0,15 |
±0,25 |
ТЖК(1) | |
|
от -200 до +1200 ОС |
от -7,890 до +69,553 мВ |
±0,25 |
±0,35 | ||
|
от -50 до +600 ос |
от -3,005 до +49,108 мВ |
±0,15 |
±0,25 |
TXK(L) | |
|
от -200 до +800 ОС |
от -9,488 до +66,466 мВ |
±0,25 |
±0,35 | ||
|
от -50 до +1300 ОС |
от -1,889 до +52,410 мВ |
±0,15 |
±0,25 |
ТХА(К) | |
|
от -200 до +1370 ОС |
от -5,891 до +54,819 мВ |
±0,25 |
±0,35 | ||
|
от 0 до +1700 ОС |
от 0,000 до 20,222 мВ |
±0,15 |
±0,25 |
ТПЩН) | |
|
от -50 до +1760 ос |
от -0,226 до 21,003 мВ |
±0,25 |
±0,35 | ||
|
от 0 до +1700 ОС |
от 0,000 до 17,947 мВ |
±0,15 |
±0,25 |
■mn(S) | |
|
от -50 до +1760 ос |
от -0,236 до 18,609 мВ |
±0,25 |
±0,35 | ||
|
от +300 до +1800 ОС |
от 0,431 до 13,591 мВ |
±0,15 |
±0,25 |
ТПР(В) | |
|
от 0 до +2500 ОС |
от 0,000 до 33,640 мВ |
±0,15 |
±0,25 |
ТВР(А-1) | |
|
от 0 до +1800 ос |
от 0,000 до 27,232 мВ |
±0,15 |
±0,25 |
ТВр(а-2) | |
Продолжение таблицы 3
|
Преобразуемая величина или входной сигнал |
Диапазон |
Пределы допускаемой основной приведенной (к диапазону преобразования или измерений) погрешности y, %, для индекса заказа |
Тип НСХ входного сигнала | ||
|
преобразования |
измерений |
А |
В | ||
|
Температура2* |
от 0 до +1800 °С |
от 0,000 до 26,773 мВ |
±0,15 |
±0,25 |
ТВР(А-З) |
|
от -200 до +1000 °С |
от -8,825 до 76,373 мВ |
±0,15 |
±0,25 |
ТХКн(Е) | |
|
от -50 до +400 °С |
от -1,819 до 20,872 мВ |
±0,15 |
±0,25 |
ТМКн(Т) | |
|
от -200 до +400 °С |
от -5,603 до 20,872 мВ |
±0,25 |
±0,35 | ||
|
от -40 до +1300°С |
от -1,023 до 47,513 мВ |
±0,15 |
±0,25 |
THH(N) | |
|
от -200 до +1300 °С |
от -3,990 до 47,513 мВ |
±0,25 |
±0,35 | ||
|
Сила постоянного тока |
в соответствии с диапазоном первичного преобразователя |
от 0 до 5 мА |
±0,1 |
±0,2 |
- |
|
от 4 до 20 мА от 0 до 20 мА |
±0,075 |
±0,15 |
- | ||
|
Напряжение постоянного тока |
от 0 до 30 мВ от 0 до 50 мВ от 0 до 100 мВ от 0 до 500 мВ1* |
±0,1 |
±0,2 |
- | |
|
от 0 до 10 В |
±0,15 |
±0,25 |
- | ||
|
Электрическое сопротивление постоянному току |
от 0 до 80 Ом от 0 до 150 Ом от 0 до 300 Ом от 0 до 1500 Ом1* от 0 до 3000 Ом1* |
±0,1 |
±0,2 |
- | |
|
Входной сигнал от потенциометрического датчика с номинальным сопротивлением от 0,9 до 10,5 кОм |
от 0 до 100 % |
от 0,09 до 1,05 В |
±0,15 |
±0,25 |
- |
| |||||
Таблица 4 - Метрологические характеристики РМТ 79 при измерении частоты и количества импульсов
|
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной относительной погрешности 6, %, для индекса заказа | |
|
А |
В | ||
|
Частота |
от 0,03 до 20000 Гц |
±0,1 |
±0,2 |
|
Количество импульсов |
от 1 до 7 4012 |
±0,01 |
±0,02 |
Таблица 5 - Метрологические характеристики РМТ 79
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной приведенной (к диапазону измерений) погрешности из таблицы 3 или пределов допускаемой основной относительной погрешности из таблицы 4 |
0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности РМТ 79 для конфигурации с преобразователями термоэлектрическими (ТП), вызванной изменением температуры их свободных концов, °С |
±1 |
|
Пределы допускаемой основной погрешности срабатывания сигнализации, в долях от пределов допускаемой основной приведенной (к диапазону измерений) погрешности из таблицы 3 или пределов допускаемой основной относительной погрешности из таблицы 4 |
1,0 |
|
Диапазоны унифицированного выходного токового сигнала (токового выхода), мА |
от 0 до 5 от 4 до 20 от 0 до 20 |
|
Пределы допускаемой дополнительной приведённой (к диапазону унифицированного выходного токового сигнала) погрешности по выходному сигналу силы постоянного тока, % |
±0,1 |
Таблица 6 - Основные технические характеристики РМТ 79
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания: | ||
|
- от сети переменного тока: | ||
|
- напряжение переменного тока, В |
от 130 до 249 | |
|
- частота переменного тока, Гц |
от 50 до 60 | |
|
- от сети постоянного тока: | ||
|
- напряжение постоянного тока, В |
от 150 до 249 | |
|
- от резервного источника питания, В: |
от 20 до 30 | |
|
- от встроенных аккумуляторов (при наличии блока | ||
|
резервного аккумуляторного питания), В |
220 и 24 | |
|
Потребляемая мощность, В^А, не более |
30 | |
|
Габаритные размеры, мм, не более | ||
|
- размер экрана |
10 дюймов |
15 дюймов |
|
- высота |
229 |
316 |
|
- ширина |
266 |
354 |
|
- длина |
177 |
182 |
|
- монтажная глубина, мм |
153 | |
|
Масса, кг, не более |
4,5 | |
|
Нормальные условия измерений: | ||
|
- температура окружающей среды, °С |
от +15 до +25 | |
|
- относительная влажность, % |
от 30 до 80 | |
|
- атмосферное давление, кПа |
от 84 до 106,7 | |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность при температуре +30 °С, % |
от -20 до +50 95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее - РМТ 79 |
80000 |
|
- РМТ 79Ех, РМТ 79А |
120000 |
|
Средний срок службы, лет, не менее - РМТ 79 |
10 |
|
- РМТ 79Ех, РМТ 79А |
15 |
|
Маркировка взрывозащиты |
[Ex ia Ga] IIC X |
наносится на переднюю панель РМТ 79 термотрансферным способом и на руководство по эксплуатации и паспорт типографским способом.
Комплектность средства измерений
Таблица 7 - Комплектность РМТ 79
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Регистратор многоканальный технологический РМТ 791) |
НКГЖ.411124.010-ХХХ2) |
1 шт. |
|
2 |
Комплект монтажных частей |
НКГЖ.411911.060 |
1 компл. |
|
3 |
Комплект инструмента и принадлежностей |
НКГЖ.411914.061 |
1 компл. |
|
4 |
Комплект программного обеспечения |
НКГЖ.411919.012 |
1 компл. |
|
5 |
Руководство по эксплуатации |
НКГЖ.411124.010РЭ |
1 экз. |
|
6 |
Паспорт |
НКГЖ.411124.010-ХХХПС2) |
1 экз. |
|
7 |
Методика поверки |
НКГЖ.411124.010МП |
1 экз. |
|
8 |
Инструкция по техническому обслуживанию и ремонту |
НКГЖ.411124.010-ХХХИТР2) |
1 экз. |
|
9 |
План качества для РМТ 79А класса 2 и 3 по НП-001-15 |
- |
1 экз. |
| |||
осуществляется по документу НКГЖ.411124.010МП «Регистраторы многоканальные технологические РМТ 79. Методика поверки», утвержденному ООО «ИЦРМ» 24.01.2020 г.
Основные средства поверки:
-
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);
-
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 38510-08);
-
- генератор сигналов специальной формы АКИП-3413/3 (регистрационный номер в Федеральном информационном фонде 55497-13);
-
- компаратор-калибратор универсальный КМ300 (регистрационный номер в Федеральном информационном фонде 54727-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Лист № 8 Всего листов 8 Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам многоканальным технологическим РМТ 79ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
НКГЖ.411124.010ТУ Регистраторы многоканальные технологические РМТ 79. Технические условия
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1 Телефон: (495) 988-48-55
Факс: (499) 735-02-59
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательные центрыОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, г.Москва, Нововладыкинский проезд, д.8, стр.4, ЭТАЖ 3 ОФИС 310-314 Тел./факс: +7 (495) 926-71-70
Web-сайт: http://www.actimaster.ru
E-mail post@actimaster.ru Аттестат аккредитации АО «АКТИ-Мастер» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311824 от 14.10.2016 г.
