----у.

МИНИСТКРСТЖ) ШЪМЫПЦПСННОСТИ «ТОРГОВЛИ российской Фаджрлции

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

О внесении изменений в описание тйпа на комплексы измерительные с видеофиксацией КОРДОН-М

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении •Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «Симикон» от 2 декабря 2015 г. № 12-599 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные с видеофиксацией КОРДОН-М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60641-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Федерального агентства



  связей

  Правление

  “I Работы

  ^,стРативной11

  С.С.Голубев

  ^{н в}неш_Ии

^одлт<*1кэлёетр^1ногодокум&пазтодписанногоЭП^ хранится в системе электронного документооборота Федерального агентства по техническому ___________регулированию и метрологии. _______

Сертификат: 18BA1B0002008D0118BB Кому выдан: Голубев Сергей Сергеевич ^ействител^с18ЛЬ2015до18ЛЬ2016

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2016 г. № 441

Изменения в описание типа на комплексы измерительные с видеофиксацией КОРДОН-М

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «Кордон-М»

Комплексы измерительные с видеофиксацией «КОРДОН-М» (далее - комплексы) предназначены для автоматического измерения скорости и контроля прохождения перекрестков, переездов и пешеходных переходов транспортными средствами при одиночном и групповом движении по разным полосам.

Комплексы осуществляют автоматическое измерение скорости ТС, получение их фотоизображения и фиксацию полученных данных на носителе информации.

Принцип действия комплексов основан на измерении скорости по разности частот между излученным радиолокационным модулем сигналом и сигналом, отраженным от движущегося ТС (эффект Доплера).

При этом, в зависимости от конкретных условий применения, комплексы выпускаются в исполнениях:

"Кордон-М"2(4) - автоматическое измерение скорости ТС, получение их фотоизображения и фиксацию полученных данных на носителе информации для дорог с не менее, чем с двух- (четырех-) полосным движением;

"Кордон-М"КР - автоматический контроль прохождения ТС перекрестков, железнодорожных переездов и пешеходных переходов, измерение скорости ТС, получение их фотоизображения и фиксацию полученных данных на носителе информации.

Конструктивно все комплексы основываются на одном или нескольких фоторадарных -блоках типов «К2», «КЗ» или «К4» и содержат ряд внешних дополнительных устройств. Выбор типа фоторадарных блоков (ФБ) для конкретного комплекса зависит от геометрических параметров его установки: требуемого количества контролируемых полос, доступного места установки, типа перекрестка, освещенности и ряда других факторов.

Функционально все типы ФБ аналогичны. Они содержат доплеровский измеритель скорости, видеокамеру, компьютер для обработки получаемой информации, устройство хранения информации, блок вывода для передачи данных по кабельным и/или беспроводным каналам связи на внешние устройства, модуль спутниковой навигации, блоки питания и подсветки. Существенной особенностью ФБ является функция определения радиолокационных координат (дальность и азимут относительно места положения ФБ) одного или нескольких ТС, скорость которых зафиксирована. При этом блоки «К2» и «КЗ» гарантированно могут идентифицировать ТС не менее, чем на двух ближайших полосах движения, а блок «К4» - не менее, чем на четырех полосах.

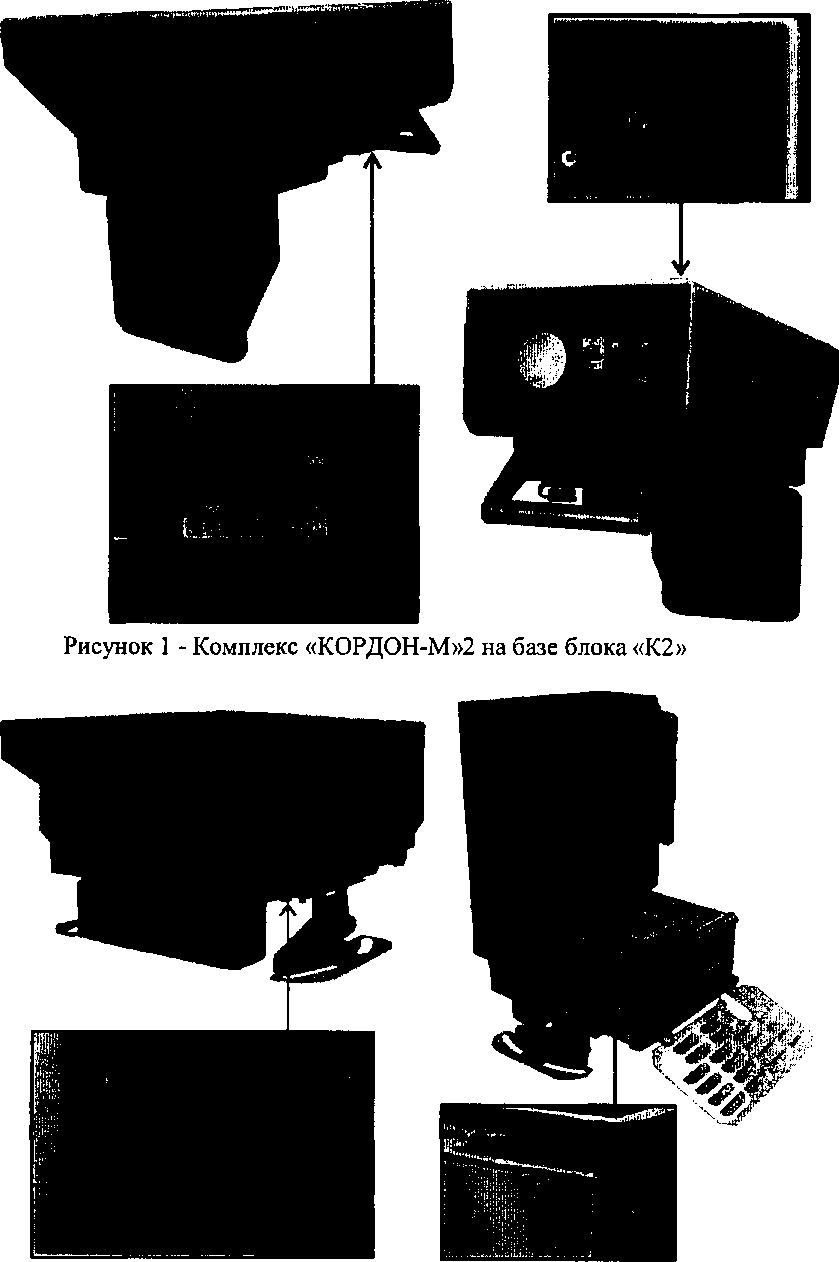

Во всех вариантах ФБ производится измерение скорости движения ТС, определяется текущее значение времени и географические координаты комплекса, фиксируются фотографии ТС. Все указанные действия производятся в антом этическом режиме и ?якяппчв?т^г''^т’с'^т передачей информации на долговременное хранение или выводом на внешние каналы связи для передачи на внешние устройства. Географические координаты и приборное время определяются по GPS/ГЛОНАСС навигационному модулю. Все фоторадарные блоки «К2», «КЗ» или «К4» используют радарные измерители скорости и координат и идентичные навигационные модули. ’ Различие заключается в применении различных видеокамер, объективов, радарных блоков и процессорных модулей с возможностью идентификации ТС на разном количестве полос движения. Комплексы предназначены для работы при неподвижном расположении.Общий вид и способ пломбирования ФБ комплексов показан на рисунках 1-3 (стрелкой обозначено место установки пломб).

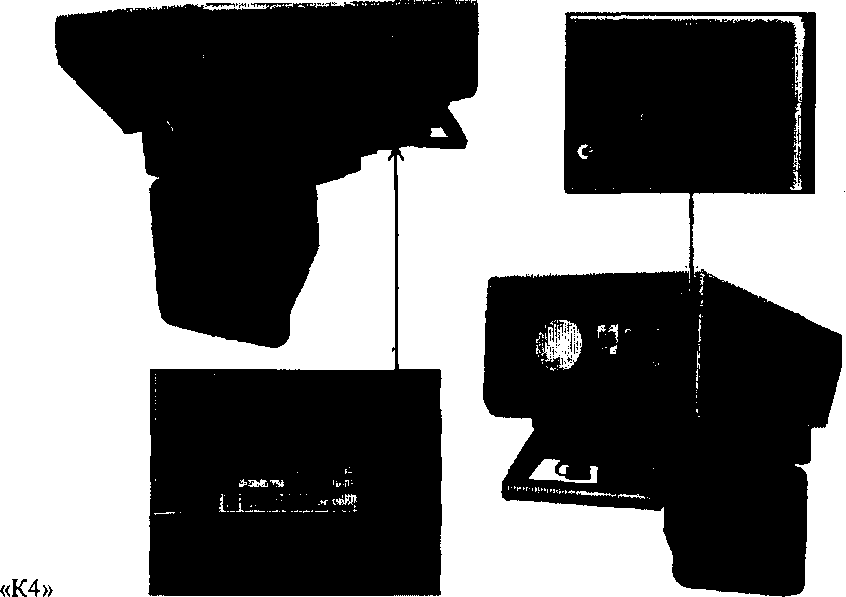

Рисунок 2 - Комплекс «КОРДОН-М»4 на базе блока

Рисунок 3 - Комплекс «КОРДОН-М»КР на базе блока «КЗ»

В функции, выполняемые встроенным в ФБ программным обеспечением (ПО), входит:

• - управление радиолокатором;

• - управление видеокамерой;

• - контроль работы комплекса (функции самотестирования и обнаружения сбоев);

• - определение скорости движения ТС;

• - обработка и хранение полученных в результате работы комплекса данных;

• - запись данных на SD-карту памяти;

• - передача измеренных данных на внешние устройства;

• - обеспечение совместной работы двух и более ФБ в составе комплексов.

Идентификационные данные ПО комплекса приведены в таблице 1 Таблица 1

Уровень защиты ПО комплексов от преднамеренных и непреднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики комплексов приведены в таблице 2.

Таблица 2

наносится на титульный лист формуляра ГДЯК 464965.035 ФО (или ГДЯК 464965.036 ФО) и руководства по эксплуатации ГДЯК 464965.035 РЭ (или ГДЯК 464965.036 РЭ) методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.

Комплектность комплексов в таблице 3.

Таблица 3

осуществляется в соответствии с документом ГДЯК 468784.024 МП «Комплексы измерительные с видеофиксацией «КОРДОН-М». Методика поверки», утвержденным первым заместителем генерального директора ~ заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2015г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Основное поверочное оборудование:

-имитатор параметров движения транспортных средств Сапсан-3, per. № 51426-12, (диапазон имитируемых скоростей движения ТС от 1 до 400 км/ч, пределы допускаемой абсолютной погрешности имитации скорости движения ТС ± 0,03 км/ч);

-частотомер электронно-счетный 43-66, per. № 9273-85, (диапазон частот от 2 Гц до

37,5 ГГц, погрешность ± 2-Ю'⁷ Гц);

-рулетка измерительная металлическая Р20УЗГ, per. № 43003-09, (диапазон измерений от 0 до 20 м, пределы допускаемой погрешности измерений ± 1 мм);

-аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3, per. № 53513-13, (пределы допускаемой погрешности формирования метки времени ШВ КНС ГЛОНАСС, КНС GPS, UTC(SU) при работе по сигналам ГЛОНАСС и GPS ±30 нс; пределы допускаемой инструментальной погрешности определений координат в плане ± 3 м).

Комплексы измерительные с видеофиксацией «КОРДОН-М»2(4). Руководство по эксплуатации ГДЯК464965.035 РЭ.

Комплексы измерительные с видеофиксацией «КОРДОН-М »КР. Руководство по эксплуатации ГДЯК464965.036 РЭ.

• 1  ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методыиспытаний.

• 2 ГОСТ Р 8.654-2009 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения.

• 3 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений

времени и частоты.                         ,

• 4 Рекомендации МОЗМ МР-91 Измерение скорости транспортных средств радарными приборами.

• 5 ГОСТ 12.1.006-84 ССБТ Элек'цюмагнитные поля радиочастот. Общие требования безопасности.

• 6 Комплексы измерительные с видеофиксацией «КОРДОН-М». Технические условия.

ТУ 4278-031 -31002820-2014.

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

Адрес: 190020, Санкт-Петербург, набережная Обводного канала, дом 199-201, литера А

Телефон: +7 (812) 295-00-09

Тел/факс: 8 (812) 324-61-51

Адрес web-сайта: www.simicon.com

E-mail: suDDort@simicon.com .

ИНН 7804040165

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП

«ВНИИФТРИ»).

Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-Mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
