МИНИСТЖГСТЭО ПРОМЫШЛКННОСТИ итогговли российской wtMnmi

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 мая 2016 г.

ПРИКАЗ

647

Москва

О внесении изменений в описание типа на счетчики-расходомеры электромагнитные РМ-5

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «ТБН Энергосервис» от 16 марта 2016 г. № 16-94 п р и к а з ы в,а ю:

  • 1. Внести изменения в описание типа на счетчики-расходомеры электромагнитные РМ-5, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 20699-11, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений,

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

    Федерального агентства

    Приказ Росстандарта №647 от 26.05.2016, https://oei-analitika.ru

    С.С.Голубев

Подлинник электронного документа, псдтсан хранится в системе электронного документоооорота Федерального агентства по технймеосому ____________регулированию и метрологии.______.

Серпфмг; 18BA1B0002008D0118BB Кому выдан: Голубее Сергей Сергеевич Действителен: с 18.11.2015 до 18.11.2016

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2016 г. № 647

Изменения в описание типа на счетчики-расходомеры электромагнитные РМ-5

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Счетчики-расходомеры электромагнитные РМ-5

Назначение средства измерений

Счетчики-расходомеры электромагнитные РМ-5 (далее - РМ-5) предназначены для измерений объемного и массового расхода, объема, массы и параметров электропроводящих жидкостей, движущихся в трубопроводах в обоих направлениях — прямом и обратном (реверсном) и занимающих полностью измерительные сечения.

Описание средства измерений

РМ-5 состоят из электромагнитных первичных преобразователей (датчиков) расхода, электронных блоков и вычислительных устройств. В состав РМ-5 могут включаться датчики давления и (или) температуры. Сигналы измерительной информации с датчиков поступают в электронные блоки, в которых они отделяются от помех, измеряются, преобразуются в цифровой сигнал и передаются в вычислительные устройства, с программным обеспечением. В вычислительных устройствах сигналы преобразуются в значения объемного расхода и объема; а при наличии датчиков давления и/или температуры также в значения плотности, массового расхода, массы, температуры, давления. Плотность измеряемой жидкости может также вводиться в вычислительное устройство и как договорная константа. Измеряемые и вычисляемые величины преобразуются в вычислительном устройстве в вид, удобный для вывода на цифровое табло, и/или для передачи по интерфейсу RS-485. Значения объемного или массового расхода могут преобразовываться в стандартные выходные сигналы с помощью присоединяемого к вычислительному устройству автономного блока АТЧВ: токовый от 4 до 20 мА и (или) частотный от 10 до 5000 Гц. Датчики температуры и давления подключаются к электронным блокам преобразователей расхода (скорости) и выбираются из числа приведенных в таблице 1.

Таблица 1

Наименование средств измерений

Обозначение

Номер в Госреестре средств измерений

1 Термопреобразователи сопротивления платиновые

ТСП-Р

№ 22557-02

2 Термометры сопротивления платиновые

ТСП-Н

№38959-08

3 Термометры сопротивления из платины технические

ТПТ-1

№46155-10

4 Термопреобразователи сопротивления

ТС-Б-Р

№61801-15

5 Датчики давления

ид

№ 23992-02

6 Датчики давления

ид

№26818-15

7 Преобразователи давления измерительные малогабаритные

Корунд

№ 14446-09

РМ-5 представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596, в которых, в зависимости от комплектации, функционально выделяются измерительные каналы (каналы): объемного расхода, массового расхода, объема, массы, температуры, давления и плотности. У погружных модификаций дополнительно выделяются каналы скорости.

Принцип действия РМ-5 состоит в измерении скорости, давления и температуры потока жидкостей с последующим автоматическим вычислением на их основе значений объемного расхода и объема, плотности, массового расхода и массы. Измерение скорости потока основано на использовании явления электромагнитной индукции, заключающегося в том, что при прохождении электропроводящей жидкости через магнитное поле в ней, как в движущимся проводнике наводится ЭДС, которая в измерительном сечении пропорциональна средней скорости потока жидкости (т.е. объемному расходу) для полнопроходных модификаций и локальной скорости потока для погружных модификаций РМ-5. ЭДС инвариантна к плотности, вязкости, электрической проводимости (в рабочем диапазоне) измеряемой жидкости, а также режиму ее течения: ламинарному или турбулентному.

РМ-5 имеют четыре полнопроходных модификаций. Базовая модификация РМ-5-Т применяется в качестве рабочих средств измерений для промышленных жидкостей. По заказу РМ-5 модификации РМ-5-Т могут выпускаться без клавиатур ввода-вывода и дисплеев индикации, как измерительные преобразователи сигналов ППС (далее ППС), для применения в составе других измерительных систем вида ИС-1 и ИС-2 по ГОСТ Р 8.596.

Модификация РМ-5-Э применяется преимущественно для измерений объемного расхода и объема жидкостей, требующих повышенной точности. Модификация РМ-5-П предназначена для пищевой промышленности и удовлетворяет требованиям санитарных норм и правил.

Модификация РМ-5-Т-И предназначена для применения в качестве рабочих средств измерений объема технических жидкостей и имеет электронные блоки, формирующие импульсные выходные сигналы, соответствующие заданным значениям объема измеряемой среды (таблица 3). Модификация РМ-5-Т-И выпускается без вычислительных устройств, как измерительные преобразователи объема жидкости (далее преобразователи объема) для применения в составе других измерительных систем вида ИС-1 и ИС-2 по ГОСТ Р 8.596.

РМ-5 имеют две погружные модификации: РМ-5-Б1 и РМ-5-БЗ, предназначенных для измерений расхода и количества технических жидкостей в трубопроводах с внутренним диаметром не менее 300 мм. У РМ-5-Б1 преобразователи расхода ПРБ-1 состоят из одного преобразователя скорости, а у РМ-5-БЗ преобразователи расхода ПРБ-3 состоят и трех преобразователей скорости. Каждый преобразователь скорости, состоит из датчика скорости, погружаемого в трубопровод и электронного блока. Датчики скорости ПРБ-3, расположены в одном поперечном сечении трубопровода и под углом 120 0 друг к другу. К электронному блоку ПРБ-1 могут подключаться по одному преобразователю объема, давления, и температуры. Для модификации РМ-5-БЗ применяется специализированное вычислительное устройство ИВБ, которое обслуживает один или два ПРБ-3, до двух ППС и до двух РМ-5-Т-И. Причем ПРБ-3 и ППС могут быть удалены от ИВБ по линиям связи до 1000 м, а РМ-5-Т-И до 100 м. В состав РМ-5-БЗ может входить до четырех датчиков давления, и до четырех термопреобразователей.

РМ-5-Т и РМ-5-Т-И классов В и С, а также РМ-5-Б1 выпускаются в четырех конструктивных исполнениях:

а) исполнение 1: датчики расхода (скорости), электронные блоки и вычислительные устройства выполняются единым целым;

б) исполнение 2: электронные блоки выполняются единым целым со своими датчиками расхода (скорости) и соединяются линиями связи с находящимися отдельно вычислительными устройствами (у РМ-5-Т-И исполнение 1 и исполнение 2 идентичны);

в)  исполнение 3: электронные блоки выполняются единым целым с вычислительными устройствами и соединяются с расположенными отдельно датчиками расхода (скорости) сигнальными кабелями длиной до Юм.

г) исполнение 4 электронные блоки располагаются отдельно от датчиков расхода (скорости) и соединяются с ними сигнальными кабелями длиной до 10 м, а также от вычислительных устройств и соединяются с ними линиями связи.

Модификации РМ-5-П, РМ-5-Э, а также РМ-5-Т, РМ-5-Т-И класса точности А выпускаются только в исполнении 1, а РМ-5-БЗ только в исполнениях 2 и 4.

В состав РМ-5 по заказу могут включаться периферийные устройства:

а) преобразователи интерфейса RS-485/RS-232, обеспечивающие преобразование выходных сигналов РМ-5 в кодах RS-485 в сигналы интерфейса RS-232 внешних устройств;

б) автоматические преобразователи интерфейса АПИ-4 и АПИ-5, работают без использования специальных команд управления со стороны шины RS-232 устройства, осуществляющего связь с РМ-5. Причем АПИ-5 имеют возможность изменения скорости передачи данных;

в) устройства переноса данных (УПД), обеспечивающие копирование данных из памяти с одного или нескольких РМ-5 и перенос этих данных в пункты обработки;

г) адаптеры периферии АП-5, являющиеся универсальными вспомогательными устройствами РМ-5, выполняющими следующие сервисные функции (без вмешательства в процесс измерений и архивные данные РМ-5):

  • 1) дистанционное управление РМ-5, в том числе при их работе в составе локальных сетей (функции пульта дистанционного управления);

  • 2) распечатка архивов РМ-5 на различные принтеры (функции адаптера печати);

  • 3) передача информации от РМ-5 и обратно с преобразованием ее из стандарта интерфейса RS-232 в стандарт интерфейса RS-485 и обратно (функции адаптера связи);

  • 4) энергонезависимый сбор баз данных, содержащихся в архивах РМ-5, и их перенос на пункт обработки информации;

  • 5) сбор, накопление и обработка информации, получаемой от РМ-5, в том числе, объединенных в локальные сети (функции сетевого программируемого контроллера, с возможностью создания программного обеспечения под конкретный заказ);

  • 6) проведение тестовых проверок функционального состояния РМ-5, не связанных с определением нормируемых метрологических характеристик.

Общий вид РМ-5 показан на фото 1 (полнопроходные модификации) и на фото 2 (погружные модификации).

Приказ Росстандарта №647 от 26.05.2016, https://oei-analitika.ru

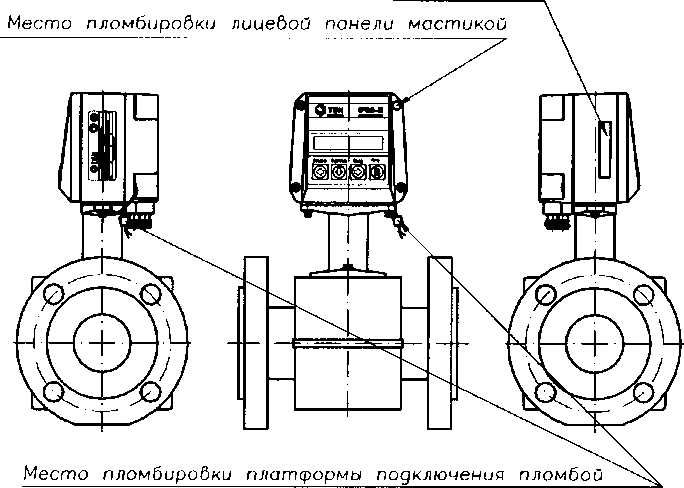

Схема пломбировки от несанкционированного доступа РМ-5 и нанесения знака поверителя указана на рисунке 1.

Знак па&ерки

Приказ Росстандарта №647 от 26.05.2016, https://oei-analitika.ru

Рисунок 1

Программное обеспечение РМ-5 является встроенным, разделение не проведено, все программное обеспечение рассматривается как метрологически значимое, и не оказывающее влияние на метрологические характеристики РМ-5.

Уровень защиты программного обеспечения РМ-5 от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286.

Программное обеспечение

Резидентное программное обеспечение счетчиков-расходомеров РМ-5 (далее программное обеспечение РМ-5), аттестовано ФГУП ВНИИМС на соответствие требованиям ГОСТ Р 8.654. Идентификационные данные программного обеспечения РМ-5 по МИ 3286 приведены в таблице 2.

Таблица 2

Наименование программного обеспечения

Идентификацион ное наименование программного обеспечения

Номер версии (идентификаци онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программное обеспечение РМ-5

RM

2.30

0x00624871

Сумма байт с адреса 0 по 0xFBF6 исключая байты с адреса 0хЕ9 по OxFB

Метрологические и технические характеристики

Значения наибольшего (qH) и наименьшего (qo) объемного расхода в зависимости от диаметра условного прохода (DN) указаны: для модификаций РМ-5-П и РМ-5-Э - в таблице 3; для модификаций РМ-5-Т и РМ-5-Т-И - в таблице 4, где для РМ-5-Т-И указаны также значения объема, соответствующие одному импульсу.

Таблица 3

DN

15

25

32

50

80

qH рм-5-э

6

16

25

60

160

qo рм-5-э

0,06

0,16

0,25

0,6

1,6

qH рм-5-п

-

8

12,5

32

-

qo рм-5-п

-

0,16

0,25

0,64

-

Таблица 4

DN

Значение объема на импульс, м3/имп

q

Объемный расход, м /ч

наименьший

наибольший

15(p)

0,0004

0,0025

2,5

15

0,001

0,006

6

20

0,0018

0,011

И

25

0,0025

0,016

16

32

0,005

0,03

30

40

0,007

0,04

40

50

0,01

0,06

60

DN

Значение объема на импульс, м3/имп

Объемный расход, м /ч

наименьший

наибольший

65

0,015

0,1

100

80

0,025

0,16

160

100

0,04

0,25

250

150

0,1

0,6

600

200

0,15

1,0

1000

300

0,4

2,5

2500

Примечание - В таблице 4 и далее символом (р) обозначается резьбовое присоединение датчика расхода к трубопроводу (в отличие от фланцевого).

Пределы допускаемой относительной погрешности измерительных каналов объемного расхода и объема РМ-5, в зависимости от их класса, по заказу могут нормироваться:

а) по ГОСТ 28723, где пределы допускаемой относительной погрешности измерительных каналов объемного расхода и объема определяются: по таблице 5 для модификаций РМ-5-Т и РМ-5-Т-И (только по измерительному каналу объема), таблице 6 для РМ-5-Э (где классы точности А, В и С, установлены разработчиком) и по таблице 7 для РМ-5-Б1 и РМ-5-БЗ. В данных таблицах qH - наибольшее значение измеряемого расхода q.

Пределы допускаемой относительной погрешности измерительных каналов объемного расхода и объема для модификации РМ-5-П, %:

для класса А                                                            ± 0,25;

для класса В                                                               ± 0,5.

Таблица 5

Поддиапазон измерений

Пределы допускаемой относительной погрешности РМ-5-Т и РМ-5-Т-И, %

для класса А

для класса В

для класса С

250 <qH/q < 1000

± 1,0

±2,0

±3,0

50 < qH/q < 250

± 1,0

±1,0

± 2,0

25 < qH/q < 50

±0,5

± 1,0

±2,0

1 < qH/q < 25

±0,5

±0,5

± 1,0

Таблица 6

Поддиапазон измерений

Пределы допускаемой относительной погрешности РМ-5-Э, %

для класса А

для класса В

для класса С

50 < qH/q < 100

±0,50

±0,50

±0,50

25 < qH/q < 50

±0,20

±0,20

±0,25

1 < qH/q < 25

±0,16

±0,20

±0,25

Таблица 7

Поддиапазон измерений

Пределы допускаемой относительной погрешности, %

каналы скорости

каналы объемного расхода и объема

РМ-5-Б1

РМ-5-БЗ

РМ-5-Б1

РМ-5-БЗ

25 < qH/q < 50

±2,5

±2,0

±3,0

±2,5

1 < qH/q < 25

± 1,5

±1,0

±2,0

± 1,5

б) по заказу и (или) при поставках на экспорт пределы допускаемой относительной погрешности измерительных каналов объемного расхода и объема для модификаций РМ-5-Т, РМ-Т-И, и для РМ-5-Б1 и РМ-5-БЗ могут нормироваться в соответствии с рекомендациями международных стандартов по формулам

для класса 1 8q = ±(1 + 0,01 qH / q) при 1 < qH/q < 250;

для класса 2 8q = ±(2 + 0,02 qH / q) при 1 < qH/q < 150 и 5q = ± 5 % при 150 < qH/q < 250;

для класса 3 Sq = +(3 + 0,05 qH / q) при 1 < qH/q < 40 и 3q = ± 5 % при 40 < qH/q < 50, где qH - наибольшее значение измеряемого расхода q.

Пределы допускаемой абсолютной погрешности измерительных каналов температуры в °C вычисляются по формуле

At = ±(| At |+0,2 + 0,0005-t),

где t - значение измеряемой температуры в °C;

±At - пределы допускаемой абсолютной погрешности датчиков температуры в °C.

Пределы допускаемой относительной погрешности измерительных каналов давления для РМ-5 всех модификаций равны ± 2 % с учетом погрешности датчика давления и

± 1 % без учета погрешности датчика.

Пределы допускаемой погрешности каналов объема модификации РМ-5-БЗ с преобразователями объема (модификация РМ-5-Т-И) без учета погрешности преобразователей объема составляет ± 1 импульс на 1000 импульсов.

Пределы допускаемой относительной погрешности измерительных каналов массового расхода и массы измеряемой жидкости вычисляются по формуле:

8и=±^82 + 82,

8р - пределы допускаемой относительной погрешности канала плотности жидкости р , измеряемой или задаваемой константой. При измерении плотности воды, как функции давления и/или температуры, предел допускаемой относительной погрешности канала плотности равен ± 0,1 % (без учета погрешностей датчиков).

Пределы допускаемой относительной погрешности канала объемного (массового) расхода с блоком АТЧВ преобразования значения расхода в стандартный выходной электрический сигнал (токовый, и/или частотный) Зв вычисляются по формуле Зв = ± (0,2 +|3q |), где ± 8q - пределы допускаемой погрешности каналов объемного (массового) расхода без АТЧВ.

Пределы допускаемой относительной погрешности

канала текущего времени                                                   ± 0,05 %.

Наибольшее рабочее давление измеряемой жидкости (по заказу), МПа:

а) для модификаций РМ-5-Т, РМ-5-Т-И, РМ-5-Б1 и РМ-5-БЗ              1,6 (2,5);

б) для модификаций РМ-5-Э и РМ-5-П                                 0,6 (1,6).

Примечание — В скобках указаны значения, обеспечиваемые по заказу. Температура измеряемой жидкости (не отрицательная), °C

от 1 до 150; от 10 до 30;

а) для модификаций РМ-5-Т, РМ-5-Т-И, РМ-5-Б1и РМ-5-БЗ

б) для модификации РМ-5-Э

в) для модификации РМ-5-П:

от 2 до 150; от 2 до 60. от 10'3 до 10.

от 0,2 до 10.

  • 1) для пищевых жидкостей, не содержащих белок

  • 2) для пищевых жидкостей, содержащих белок

Удельная электрическая проводимость измеряемой жидкости, См/м

Скорость жидкости для ПРБ-1 и ПРБ-3, м/с

Температура воздуха, окружающего датчики расхода (скорости), °C:

10 до плюс 35;

а) для модификаций РМ -5-Э и РМ-5-П                  плюс от

б) для остальных модификаций:

от плюс 5 до плюс 50;

  • 1) исполнения 1 и 2

2) исполнения 3 и 4                              от минус 30 до плюс 50.

Температура воздуха, окружающего электронные блоки, °C:

а) для модификаций РМ-5-Э и РМ-5-П                   от плюс 10 до плюс 35;

б) для остальных модификации всех исполнений            от плюс 5 до плюс 50.

Наибольшая влажность воздуха, окружающего датчики расхода (скорости), %:

а) для модификаций РМ-5-Э и РМ-5-П при 30 °C

б) для остальных модификаций:

75;

  • 1) исполнения 1 и 2 при 35 °C

  • 2) исполнение 3 и 4 при 35 °C

Наибольшая влажность воздуха, окружающего электронные блоки, %,

а) для модификаций РМ-5-Э и РМ-5-П при 30 °C

б) для остальных модификаций всех исполнений при 35 °C Атмосферное давление от 84 до 106 кПа.

Параметры электропитания от сети переменного тока:

80;

95.

75;

80.

  • - напряжение, В                                                    от 187 до 242.

  • - частота, Гц                                                              от 49 до 51.

Наибольшая масса (килограмм) преобразователей расхода с вычислительными устройствами полнопроходных модификаций РМ-5, в зависимости от условного прохода датчиков расхода DN, указана в таблице 7.

Таблица 7

DN

15

15(р)

20

25

32

40

50

65

80

100

150

200

300

Масса

1,8

2,4

2,7

3,3

4,7

6

7,9

9,5

12,5

17,2

32,8

50,1

92

Масса преобразователей расхода погружных модификаций с шлюзовыми камерами и вычислительными устройствами не более: 7 кг для ПРБ-1 и 21 кг для ПРБ-3.

Наибольшие габаритные размеры датчиков скорости со шлюзовыми камерами и электронными блоками, мм                                              115x110x600.

Наибольшие габаритные размеры полнопроходных модификаций РМ-5 кроме РМ-5-П (нормируются особо), в зависимости от диаметров условного прохода датчиков расхода DN, указаны в таблице 8, где L-длина, В-ширина, Н-высота, (в миллиметрах): Таблица 8

DN

15

>5(Р)

20

25

32

40

50

65

80

100

150

200

300

L

135

130

155

155

160

200

205

210

240

250

320

360

450

В

95

110

105

115

135

145

160

180

195

230

300

360

485

Н

230

220

235

245

265

265

285

300

330

350

430

480

600

Средняя наработка на отказ, ч, не менее                                   75000.

Средний срок службы, лет, не менее                                        15.

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на вычислительное устройство методом трафаретной печати.

Комплектность средства измерений

Комплектность РМ в зависимости от модификации:

а) полнопроходные модификации РМ-5 и модификация РМ-5-Б1:

  • 1) преобразователь расхода и вычислительное устройство         по одному;

  • 2) датчики давления и (или) температуры                 до одного каждый.

  • 3) преобразователи объема (модификация РМ-5-Т-И) только для РМ-5-Б1

    до одного;

    до двух; до двух;

    до двух; до четырех каждые;

    одно.

    по одному; одна;

    по заказу.

б) модификация РМ-5-БЗ:

  • 1) преобразователи расхода ПРБ-3

  • 2) преобразователи расхода ППС

  • 3) преобразователи объема (модификация РМ-5-Т-И)

  • 4) датчики давления и (или) температуры

  • 5) вычислительное устройство ИВБ

в) для всех модификаций:

  • 1) руководство по эксплуатации, паспорт

  • 2) методика поверки

  • 3) вспомогательные компоненты

Поверка

осуществляется по документу «Счетчики-расходомеры электромагнитные РМ-5. Методика поверки» МП 4213-009-42968951-2011, утвержденному ГЦИ СИ ООО КИП «МЦЭ» 11.04. 2011.

Перечень эталонов, применяемых при поверке, приведен в таблице 10.

Таблица 10

Средства поверки

Метрологические характеристики

Установка поверочная расходомерная УП-

150

Пределы     допускаемой     относительной

погрешности ± 0,08 %

Установка поверочная для средств измерений расхода и количества жидкости УПРП-600

Для средств измерений расхода от DN100 до DN 300, пределы допускаемой относительной погрешности ± 0,25 %

Калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000

Воспроизведение и измерение постоянного тока от 0 до 25 мА, А= ±0,003 мА

Имитатор термопреобразователей сопротивления МК3002

Относительная погрешность не более ±0,005 %

Частотомер электронно-счетный вычислительный 43-64

Относительная погрешность не более ± 5*10'7 %

Поверочная установка «Поток-Т»

Относительная погрешность не более ± 0,2 %

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к счетчикам-расходомерам электромагнитным РМ-5
  • 1. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».

  • 2. ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне ЗТО^-ЧО м3/с».

  • 3. ГОСТ 8.361-79 «ГСИ. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы».

  • 4. ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

ООО «ТБН энергосервис».

Адрес: 119034, г. Москва, ул. Пречистенка, д. 42/2, стр. 3.

ИНН 7720180350.

тел./факс: (495) 789-90-75.

www.tbnenergo.ru

Испытательный центр

Государственный центр испытаний средств измерений ООО КИП «МЦЭ» 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8 тел.: (495) 491 78 12, (495) 491 86 55 E-mail: sittek@mail.ru, kip-mce@nm.ru

Аттестат аккредитации - зарегистрирован в Госреестре СИ РФ № 30092-10




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
