министккггвошюмьщижнности ИТОРГОВЛИ РОССИЙСКОЙ ФКДКРАЦИИ

ФВДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Роестшдарт)

12 апреля 2016 г.                                                                   420

_____ №______

1

Москва

О внесении изменений в описание типа, переоформлении и продлении свидетельства об утверждении типа средства измерений № 42319 «Теодолиты электронные 2Т5ЭН1»

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением АО «ПО «УОМЗ» от 2 февраля 2016 г. № 23201/169 приказываю:

• 1. Внести изменения в описание типа на теодолиты электронные 2Т5ЭН1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46550-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свйдетельстцо об утверждении типа № 42319 «Теодолиты электронные 2Т5ЭН1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 46550-11, в связи с переименованием организации-изготовителя с ОАО «ПО «УОМЗ» на АО «ПО «УОМЗ».

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 42319 «Теодолиты электронные 2Т5ЭН1» на последующие 5 лет.

• 4. Управлению метрологии (Р. А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Федерального агентства



  С.С.Голубев

Подлинник электронного документа, подписанного ЭП,^ хранится в системе электронного документооборота Федерального агентства по техническому ___________регулированию и метрологии.___________

Сертификат: 1вВЛ1В0002008МЦ8ВВ Кому выдан; Голубее Сергей Сергеевич Действителен: с 1В.11.2015 до 18.11.2016

>

Приложение

, к приказу Федерального агентства по техническому регулированию и метрологии от «12» апреля 2016 г. № 420

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теодолиты электронные 2Т5ЭН1

Теодолиты электронные 2Т5ЭН1 (далее по тексту— теодолит) предназначены для измерения горизонтальных и вертикальных углов (зенитных расстояний).

Область применения — измерение углов в геодезических сетях сгущения и съемочных сетях, теодолитные и исполнительные съемки, изыскательские и строительные работы, прикладная геодезия.

Конструктивно теодолиты выполнены в виде единого электронно-оптического блока и предназначены для измерения горизонтальных и вертикальных углов и определения значения их функций.

Устройства измерения углов теодолита выполнены на основе накопительных датчиков углов фотоэлектрического типа.

Наклон оси теодолита учитывается автоматически при помощи однокоординатного электронного датчика наклона электролитического типа.

В зависимости от комплекта документации и варианта исполнения существуют следующие модификации: 2Т5ЭН1 (индикация на русском языке), 2Т5ЭНТ1 (оптические детали в тропическом исполнении, индикация на английском языке).

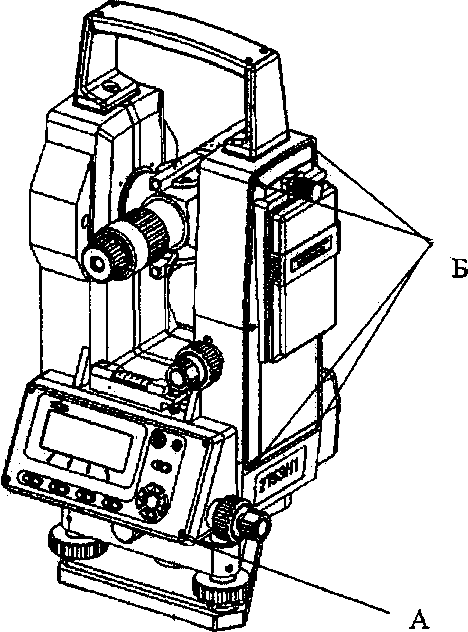

Рисунок 1 - Схема пломбирования электронного теодолита 2Т5ЭН1 от несанкционированного доступа

Для предотвращения несанкционированного доступа к внутренним частям теодолита при выпуске из производства пломбируют панель управления А и боковые крышки Б (рисунок 1), а также футляры с уложенными частями комплекта.

Знак поверки наносится на свидетельство о поверке.

Рисунок 2 - Фотография внешнего вида электронного теодолита 2Т5ЭН1

Программное обеспечение

Программное обеспечение вычисляет непосредственный результат измерения. При этом аппаратная и программная части теодолита, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

В теодолите используется программная обработка выходных сигналов датчика угла.

В теодолите встроенное программное обеспечение (ПО) обеспечивает вывод результатов измерения на четырехстрочное ЖК-табло.

Метрологические и технические характеристики

наносится печатным способом на титульный лист паспорта и наклейкой на корпус теодолита.

Комплектность средства измерений

осуществляется в соответствии с разделом 11 «Методы и средства поверки» паспорта 5104.00000000 ПС, утвержденной ГЦИ СИ ФГУ «УРАЛТЕСТ» в октябре 2010 г.

Перечень эталонов, применяемых при поверке:

- коллиматор универсальный УК1 ТУ 4484-078-07539541-2004 (предел допускаемой погрешности значения углов между визирными осями труб вертикального и горизонтального веера не более ± 1");

Методика измерений приведена в паспорте 5104.00000000 ПС «Теодолит электронный 2Т5ЭН1»

• 1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;

• 2. ГОСТ 10529-96 «Теодолиты. Общие технические условия»;

• 3. ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерения плоского угла»;

• 4. ТУ 4433-070-07539541-2003 «Теодолиты электронные 2Т5Э, 2Т5ЭН, 2Т5ЭН1 Технические условия».

• 5. Паспорт 5104.00000000 ПС «Теодолит электронный 2Т5ЭН1»

Акционерное общество «Производственное объединение «Уральский оптико-механический завод» имени Э.С. Яламова» (АО «ПО «УОМЗ»), ИНН: 6672315362

Россия, 620100, г. Екатеринбург, ул.Восточная, ЗЗ-б Телефон: +7 (343) 229-82-32, факс: +7 (343) 254-81-08 E-mail: trank@uomz.ru

ФБУ «УРАЛТЕСТ»

620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а

Тел./факс (343) 350-25-83,350-40-81, E-mail: urdtest@uraltest.ru

Номер аттестата аккредитации № 30058-13, срок действия до 21 октября 2018 г.
