№125 от 30.01.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 134018
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток
Приказы по основной деятельности по агентству Вн. Приказ № 125 от 30.01.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 января 2020 г.
125
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 71543 «Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «СКВ ЭП» от 4 сентября 2019 г. № 939 и от 20 ноября 2019 г. № ИЗО, приказываю:
-
1. Внести изменения в описание типа на миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72766-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу СКВ 141.00.00.000-01МП «Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» Восточно-Сибирский филиал 28 августа 2019 г., и распространить действие документа на миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 71543 «Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 72766-18, в связи с внесением изменений в документ на методику - поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(----------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯО СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06,11.2019 до 06,11.2020
\____—_____
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» января 2020 г. № 125
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток
Назначение средства измерений Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток
(далее - миллиомметры) предназначены для:
измерения электрического сопротивления постоянному току обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
измерения электрического сопротивления постоянному току резисторов, шин и других цепей, не содержащих индуктивность;
измерения переходного электрического сопротивления контактов высоковольтных выключателей, избирателей устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений;
снятия осциллограммы переключения контактора быстродействующего устройства РПН как со вскрытием, путем прямого подключения к контактам контактора, так и без его вскрытия, путем подключения к вводам трансформатора (используется метод DRM - Dynamic Resistance Measurement) (кроме МИКО-7М (А));
размагничивания магнитопровода силового и измерительного оборудования (только МИКО-9 (А) Измеритель сопротивления обмоток).
Описание средства измеренийПринцип действия миллиомметров МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток основан на измерении электрического сопротивления постоянному току используя 4-х проводную схему. Конструктивно приборы состоят из измерительного блока и измерительного кабеля с зажимами для подключения к измеряемому электрическому сопротивлению.
Миллиомметры выпускаются в трех базовых вариантах исполнения: МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток, которые отличаются диапазонами измерения, аппаратными и программными опциями, и в следующих модификациях: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток, которые отличаются от базовых вариантов наличием встроенного аккумулятора.
Аппаратные и программные различия базовых вариантов миллиомметров и их модификаций представлены в таблице 1.
Общий вид средств измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Таблица 1 - Аппаратные и программные различия миллиомметров
|
Аппаратные опции |
МИКО-7М |
МИКО-8М |
МИКО-9 Измеритель сопротивления обмоток |
|
Количество измерительных кабелей |
1 |
1 |
2 |
|
Количество одновременно присоединяемых выводов трехфазной обмотки |
2 |
2 |
4 |
|
Дисплей |
Монохромный, буквенноцифровой |
Цветной графический | |
|
Средства управления прибором |
Механические кнопки на передней панели | ||
|
- |
Виртуальные кнопки на дисплее | ||
|
Разъем подключения к компьютеру |
USB |
USB |
USB RS-485 |
|
Программные опции | |||
|
Безразборный метод снятия осциллограммы контактора |
Нет |
Да |
Да |
|
Тест «Охлаждение» |
Нет |
Нет |
Да |
|
Тест «Размагничивание» |
Нет |
Нет |
Да |
а) б)

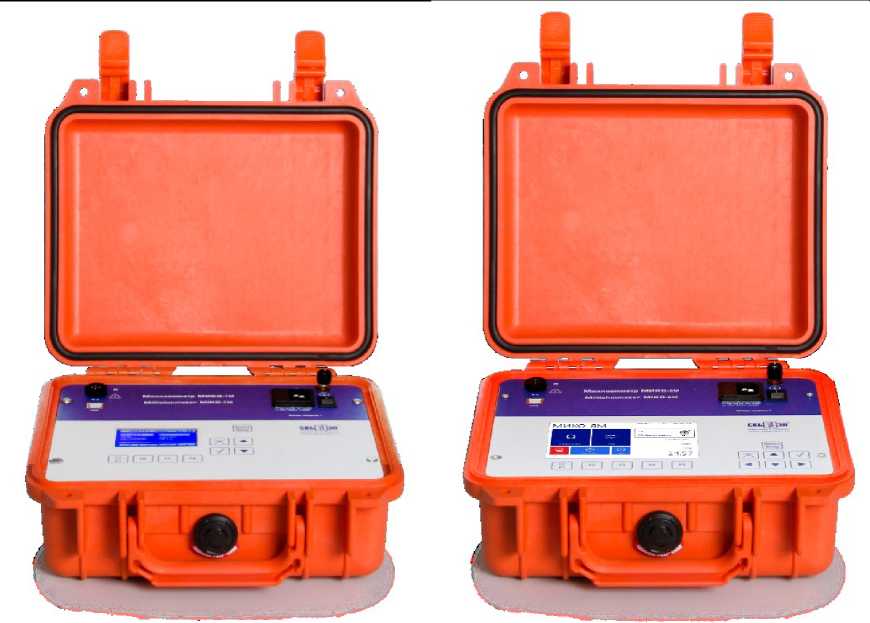

Рисунок 1 - Общий вид средства измерений
а) МИКО-7М (МИКО-7МА)
б) МИКО-8М, МИКО-9 Измеритель сопротивления обмоток (МИКО-8МА, МИКО-9А
Измеритель сопротивления обмоток)

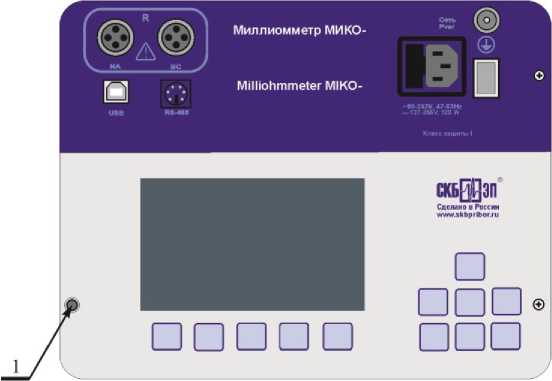

Рисунок 2 - Схема пломбировки от несанкционированного доступа
1 - место нанесения оттиска пломбы изготовителя
Программное обеспечение (ПО) миллиомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления обмотки, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей миллиомметров. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения:
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО Миллиомметры МИКО-7М(А) Миллиомметры МИКО-8М(А) МИКО-9(А) Измеритель сопротивления обмоток |
не ниже 1.0 не ниже rev.2.2.00.000 не ниже rev.2.2.00.000 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазон измерений электрического | |
|
сопротивления постоянному току, Ом | |
|
МИКО-7М(А) |
от 10-6 до 2000 |
|
МИКО-8М(А) |
от 10-6 до 10000 |
|
МИКО-9(А) |
от 10-6 до 30000 |
Продолжение таблицы 3
|
Наименование характеристик |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току 5, % Поддиапазон, Ом Сила тока, А от 0,000001 до 0,25 10 от 0,001 до 10 1 от 0,01 до 100 0,1 от 0,1 до 1000 0,01 от 0,1 до 2000 0,005 от 1 до 10000 (кроме 0,001 МИКО-7М (А)) от 10 до 30000 (только 0,0005 МИКО-9 (А)) |
±[0,1+0,0003 -(0,25/R - 1)] ±[0,1+0,000005-(10/R - 1)1’4] ±[0,1+0,000005-(100/R - 1)1’4] ±[0,1+0,000005<1000/R - 1)1’4] ±[0,1+0,000005-(2000/R - 1)1’4] ±[0,1+0,000005-(10000/R - 1)1’4] ±[0,1+0,000005-(30000/R - 1)1’4] где R- измеренное значение электрического сопротивления, Ом |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочем диапазоне температуры окружающего воздуха |
не более пределов основной погрешности |
|
Диапазон измерений силы электрического тока в режиме DRM, А |
от 0,1 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений силы электрического тока в режиме DRM, % |
±[1+0,04(10/I - 1)] где I - измеренное значение силы электрического тока, А |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимально потребляемая мощность, Вт, не более |
120 |
|
Параметры электрического напряжения питания: напряжение переменного тока (действующее значение), В напряжение постоянного тока, В |
от 90 до 253 от 127 до 354 |
|
Продолжительность работы от аккумуляторной батареи в режиме ожидания или при выходной мощности 1 Вт, часов, не менее |
8 |
|
Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более |
3 |
|
Габаритные размеры измерительного блока, мм |
270x250x130 |
|
Степень защиты измерительного блока от окружающей среды в транспортном положении |
IP67 |
|
Степень защиты измерительного блока от окружающей среды в рабочем положении (при открытой крышке) |
IP40 |
|
Масса измерительного блока с блоком аккумулятора, кг, не более |
4 |
|
Класс защиты от поражения электрическим током |
I |
|
Условия эксплуатации:
|
от -20 до +55 до 95 (без конденсации влаги) |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Миллиомметры соответствуют требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ IEC 61010-1-2014.
Миллиомметры соответствуют требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.
Знак утверждения типананосится на панель прибора методом шелкографии промышленной цифровой печатью на полиэфирной пленке; в эксплуатационных документах — на титульном листе печатным способом.
Комплектность средства измеренийТаблица 5 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
в соответствии с заказом |
1 шт. |
|
Сетевой кабель |
СКБ018.09.00.000 |
1 шт. |
|
Провод заземления |
СКБ010.01.00.000 |
1 шт. |
|
Удлинитель измерительного кабеля1 |
СКБ031.20.00.000 |
1 шт. |
|
Кабель измерительный1 |
СКБ041.18.00.000 |
1 шт. |
|
Кабель измерительный1,2 |
СКБ041.18.00.000-01 |
1 шт. |
|
Кабель измерительный1 |
СКБ041.26.00.000 |
1 шт. |
|
Кабель измерительный1,2 |
СКБ041.26.00.000-01 |
1 шт. |
|
Кабель измерительный1 |
СКБ041.19.00.000 |
1 шт. |
|
Кабель измерительный1 |
СКБ041.21.00.000 |
1 шт. |
|
Комплект из трёх кабелей закорачивания1,3 |
СКБ035.31.00.000 |
1 шт. |
|
Комплект из трёх кабелей закорачивания и соединения обмоток НН и ВН1,3 |
СКБ041.23.00.000 |
1шт. |
|
Кабель USB 2.0 A-B1 |
1 шт. | |
|
Вилка RMDI .AX-6P',2 |
1 шт. | |
|
Переходник для образцовой катушки |
СКБ023.12.00.000 |
2 шт. |
|
Эквивалент нулевого сопротивления |
СКБ023.15.00.000 |
1 шт. |
|
Шунт 75 ШСМ М3.75А-0,5 |
1 шт. | |
|
Резистор добавочный1,3 |
СКБ032.25.00.000 |
1 шт. |
|
Предохранитель на 2А |
2 шт. | |
|
Руководство по эксплуатации |
СКБ141.00.00.000РЭ |
1 экз. |
|
Формуляр |
СКБ141.00.00.000ФО |
1 экз. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Методика поверки1 |
СКБ141.00.00.000-01МП |
1 экз. |
|
Сумка для прибора1 |
СКБ126.06.00.000 |
1 шт. |
|
Сумка для прибора №2 |
СКБ126.06.02.000 |
1 шт. |
|
Примечания
| ||
осуществляется по документу СКБ 141.00.00.000-01МП «Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 августа 2019 г.
Основные средства поверки:
Мера электрического сопротивления однозначная МС 3081 (регистрационный номер в Федеральном информационном фонде 54848-13). Номинальное значение 0,0001 Ом, КТ 0,02.
Катушка электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 0,001; 0,01 Ом, КТ 0,02.
Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 0,1 Ом, КТ 0,02.
Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 1 Ом, КТ 0,02.
Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 10 Ом, КТ 0,02.
Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 100 Ом, КТ 0,02.
Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 1000 Ом, КТ 0,02.
Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 10000 Ом, КТ 0,02.
Многозначная мера электрического сопротивления МС 3055 (регистрационный номер в Федеральном информационном фонде 42847-09), диапазон сопротивлений от 0,01 Ом до 1222222,21 Ом, КТ 0,02/240-7
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к миллиомметрам МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмотокГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
Приказ Росстандарта №146 от 15 февраля 2016 г. «Об утверждении. Государственной поверочной схемы для средств измерений электрического сопротивления»
ТУ 26.51.43-141-41770454-2017 Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток и их модификации: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток. Технические условия
ИзготовительОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Адрес: 664033, г. Иркутск, ул. Лермонтова, д.130, офис 226,
Юридический адрес: 196140, г. Санкт-Петербург, п. Шушары, ул. Кокколевская (Пулковское), д.1, литера А, помещение 42-Н
Тел.: (3952) 719-148; факс: (3952) 42-89-21
Web-сайт: www.skbpribor.ru; скбэп.рф
E-mail: skb@skbpribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений», ВосточноСибирский филиал
Адрес: 664056, г. Иркутск, ул. Бородина, 57
Юридический адрес: 141570, Московская обл., Солнечногорский р-он, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корп. 11
Тел./факс: (3952) 46-83-03; факс: (3952) 46-38-48
Web-сайт: www.vniiftri-irk.ru
E-mail: office@vniiftri-irk.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«30» января 2020 г.
