Приложение к свидетельству № 60046 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства детектирования УДЗБ-100 (далее - УДЗБ-100) предназначены для измерений плотности потока бета-излучения и передачи их измерительным системам, установкам и приборам.

Устройство состоит из блоков детектирования БДЗБ-100 или БДЗБ-100Л и блоков сопряжения БС-28 или БСПП-1бд, соединённых сигнальным кабелем.

Принцип действия блоков детектирования БДЗБ-100 и БДЗБ-100Л основан на преобразовании энергии ионизирующих излучений в электрические импульсы. В качестве детектора в блоке детектирования БДЗБ-100 используется счетчик СИ8Б. Площадь чувствительной поверхности детектора 30 см².

В качестве детектора в блоке детектирования БДЗБ-100Л используется сцинтилляционный пластик. Площадь активной поверхности детектора 28 см². Для регистрации световых вспышек применён фотоэлектронный умножитель типа ФЭУ-35-1. Усиление и нормализация электрических импульсов в ФЭУ-35-1 производится в модуле усилителя.

Выходные сигналы блоков детектирования представляют собой импульсы длительностью (1,5±0,5) мкс.

Блоки сопряжения БС-28 и БСПП-1бд представляют собой устройства обработки и преобразования измерительной информации, поступающей на их вход в виде последовательности статистически распределенных нормализованных импульсов, в информацию о плотности потока бета-излучения.

Полученная в результате преобразования информация имеет формат данных, определенный протоколом обмена информацией DiBUS (www.doza.ru), обеспечивающий возможность её передачи внешним устройствам визуализации, сигнализации и хранения данных на базе интерфейса RS-485.

Внешний вид устройства и места опломбирования представлены на рисунке 1, 2.

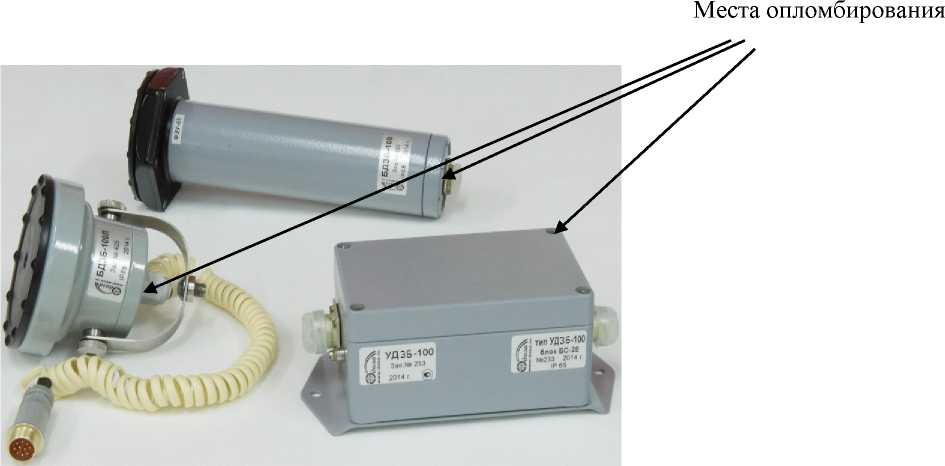

Рисунок 1 - Внешний вид устройства

Лист № 2

Всего листов 5 Место опломбирования

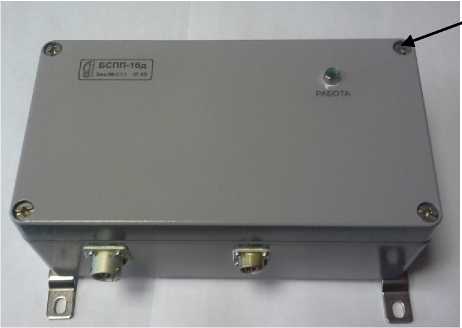

Рисунок 2 - Внешний вид БСПП-1бд

Программное обеспечение (ПО) состоит из встроенного ПО и ПО «TETRA_Checker».

Метрологически значимым является встроенное ПО, предназначенное для расчета и вывода измерений. Параметры встроенного ПО устанавливаются производителем и их невозможно изменить. Идентификация встроенного ПО не предусмотрена.

ПО «TETRA_Checker» (прикладное) носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.

Уровень защиты программного обеспечения «TETRA_Checker» от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - средний.

Таблица 1 - Идентификационные данные программного обеспечения

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Лист № 4

Всего листов 5

Продолжение таблицы 3

наносится на табличку, закрепленную на блоках сопряжения БС-28 и БСПП-1бд, фотоспособом и на титульный лист руководства по эксплуатации ФВКМ.468166.025РЭ - типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ФВКМ.468166.025РЭ раздел 4 «Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 27 февраля 2015 года.

Основные средства поверки:

• - эталонные источники типа 4СО площадью 40 см², аттестованные по выходу в телесный угол 2л следующих номиналов: 120, 540², 5 10³ с^-1, погрешность ±5 %;

• - источник питания на напряжение +(12+0,5) В и ток не менее 100 мА.

Лист № 5 Всего листов 5 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 29.12.2018 г. № 2841 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4361-067-31867313-2015 Устройства детектирования УДЗБ-100. Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д. 5 Телефон: +7 (495) 777-84-85 Факс: +7 (495) 742-50-84

Web-сайт: http://www.doza.ru

E-mail: info@doza.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области», Центральное отделение)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 994-22-10 Факс: +7 (495) 994-22-11 Web-сайт: www.mencsm.ru E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-2014 от 07 февраля 2014 г.
