№1650 от 12.07.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 579462
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 июня 2024 г. № 1490 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1650 от 12.07.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
12 июля 2024 г.
1650
Л® ________
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 июня 2024 г. № 1490 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 6 приложения к приказу
от 24 июня 2024 г. № 1490 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от « __ » ____ 2024 г. № 1_^о
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Установки поверочные средств измерений объема или массы сжиженных углеводородных газов |
УПМ-СГ |
76780-19 |
Открытое акционерное общество «Промприбор» (ОАО «Промприбор») Адрес: 303858, Орловская обл., г. Ливны, ул. Мира, Д. 40 |
Акционерное общество «Промприбор» (АО «Промприбор») Юридический адрес: 303858, Орловская обл., г. Ливны, ул. Индустриальная, д. 2п |
Акционерное общество «Промприбор» (АО «Промприбор»), Орловская обл., г. Ливны | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1650
Лист № 1
Всего листов 6
Регистрационный № 76780-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ
Назначение средства измеренийУстановки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ предназначены для измерений, хранения и передачи единиц массы и объема жидкости.
Описание средства измеренийПринцип действия установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ основан на весовом или объемном методах измерений количества сжиженных углеводородных газов.
Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ состоят из весоизмерительного устройства и (или) мерника эталонного 2-го разряда, термометров и манометров.
Весоизмерительные устройства установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ состоят из датчиков весоизмерительных тензорезисторных М (регистрационный номер № 53673-13) или датчиков весоизмерительных тензорезисторных Т (регистрационный номер №53838-13), преобразователя весоизмерительного ТВИ-024 с цифровым табло и металлического каркаса с опорами.
Мерники эталонные 2-го разряда состоят из герметичного сварного сосуда, мерной трубки или трубки с мерной линейкой, гидравлических линий для слива и налива жидкой и паровой фазы измеряемой среды, обратных клапанов, устройств заземления, клапанных блоков, с установленными на них манометрами и термометрами.
В качестве манометров применяются манометры показывающие ТМ или ТМТБ (регистрационный номер № 25913-08), манометры деформационные с трубчатой пружиной серии 2 (регистрационный номер № 55984-13), манометры избыточного давления МП-У (регистрационный номер № 10135-15). В качестве термометров применяются термометры биметаллические БТ (регистрационный номер № 26221-08), термометры манометрические 73, 74 (регистрационный номер № 54521-13), термометры биметаллические 46 ,48, 50, 52, 53, 54, 55 (регистрационный номер № 63048-16), термометры биметаллические показывающие
(регистрационный номер № 46078-16). Для измерений давления и температуры применяются манометры и термометры с диапазонами измерений, соответствующими диапазонам давления и температуры измеряемой среды соответственно.
Установки поверочные средств измерений объема или массы сжиженных углеводородныхных газов УПМ-СГ имеют следующие модификации: М и МВТ, отличающиеся наличием весоизмерительного устройства и программного обеспечения. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации М имеют в своем составе мерник эталонный 2-го разряда, термометры и манометры. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации М выпускаются в передвижном и стационарном исполнении. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ модификации МВТ имеют в своем составе весоизмерительное устройство с программным обеспечением, площадку для размещения гирь, мерник эталонный 2-го разряда термометры и манометры. Установки поверочные средств измерений объема или массы сжиженных углеводородных газов стационарном исполнении.
Установки поверочные средств углеводородных газов УПМ-СГ имеют
УПМ-СГ
модификации МВТ выпускаются в
измерений следующие
объема модели:
или массы
10, 25, 150,
сжиженных
500, 1000,
отличающиеся диапазонами измерений объема и массы измеряемой среды.
В моделях 10, 25 модификации МВТ мерник эталонный 2-го разряда подвешен на датчике весоизмерительном тензорезисторном Т с помощью силопередающих элементов. В исполнениях 150, 500, 1000 модификации МВТ три датчика весоизмерительных М неподвижно закреплены на металлической каркасе, на них установлен мерник эталонный 2-го разряда.
Выставление установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ в вертикальное положение осуществляется по ампулам уровня или отвесу, установленных на мернике эталонном 2-го разряда, вращением винтов опор весоизмерительного устройства.
Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ маркируются следующим образом: УПМ-СГ Х/Y-Z, где X -модель (принимает значения 10; 25; 150; 500; 1000), Y - пределы допускаемой относительной погрешности установок при измерении объема (принимает значения 0,05; 0,1), Z -модификация (принимает значения М; МВТ).

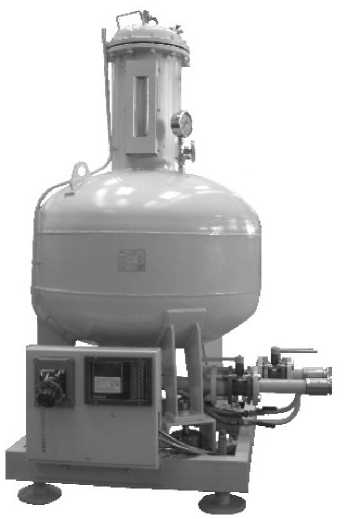

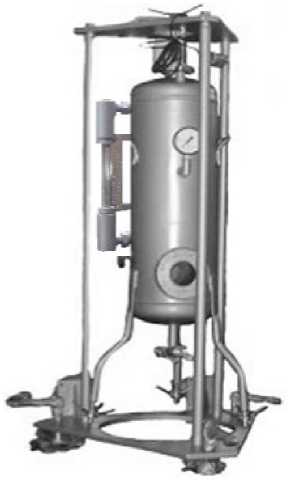

Общий вид установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ представлен на рисунке 1.
Рисунок 1 - Общий вид установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ
Пломбировка от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия в сливном кране, в кране отвода паровой фазы, в кране подачи жидкой фазы, в сбросных кранах на горловине и на крышке, в винте регулировки шкалы мерника из состава установки.

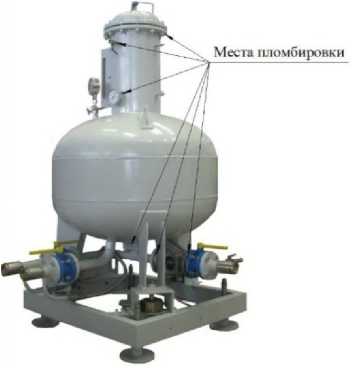

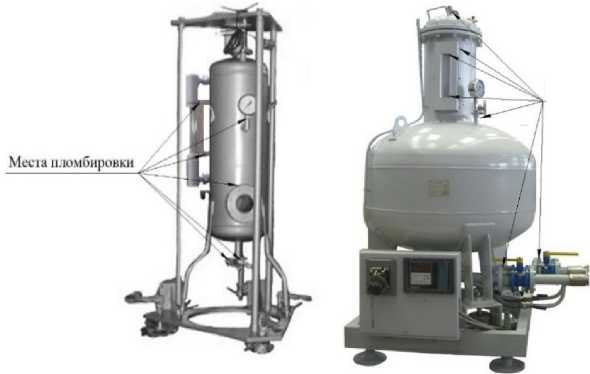

Схема пломбировки установок поверочных сжиженных углеводородных газов УПМ-СГ представлена на рисунке 2.
Места п.томбиронки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ
Программное обеспечение является встроенным.
Программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, периферийными устройствами, хранения в энергонезависимой памяти результатов измерений, параметров функционирования и их вывода на устройства индикации.
обеспечения взаимодействия с
Уровень защиты программного обеспечения «средний» в соответствии сР 50.2.0772014. В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки с помощью ввода пароля доступа.
Идентификационные данные программного обеспечения установок поверочных средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТВИ-024 |
|
Номер версии (идентификационный номер ПО) |
SC-307 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модель |
10 |
25 |
150 |
500 |
1000 |
|
Наименьший предел взвешивания*, кг |
5 |
5 |
50 |
125 |
500 |
|
Наибольший предел взвешивания*, кг |
10 |
25 |
150 |
500 |
1000 |
|
Цена деления шкалы весового терминала*, кг |
0,001 |
0,001 |
0,01 |
0,01 |
0,1 |
|
Номинальная вместимость мерника при 20 оС, дм3 |
10 |
25 |
150 |
500 |
1000 |
|
Цена деления шкалы мерника, дм3 |
0,005 |
0,0125 |
0,075 |
0,25 |
0,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||||
|
Модель |
10 |
25 |
150 |
500 |
1000 |
|
Диапазон шкалы мерника, дм3 |
от 9,5 до 10,5 |
от 24,5 до 25,5 |
от 148,5 до 151,5 |
от 495 до 505 |
от 990 до 1010 |
|
Пределы допускаемой относительной погрешности установок при измерении объема, % |
±0,1 |
±0,05; ±0,1 | |||
|
Пределы допускаемой относительной погрешности установок при измерении массы*, % |
±0,04 | ||||
|
* Для установок УПМ-СГ модификации М |
ВТ | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модель |
10 |
25 |
150 |
500 |
1000 |
|
вода, сжиженные газы и другие | |||||
|
Измеряемая среда |
низкокипящие жидкости не агрессивные | ||||
|
к материалам установки | |||||
|
Температура измеряемой среды, оС |
от -40 до +50 | ||||
|
Давление измеряемой среды, МПа, не более |
2,0 | ||||
|
Параметры электрического питания*: - напряжение, В |
220122 | ||||
|
- частота переменного тока, Гц |
50±1 | ||||
|
Потребляемая мощность, Вт*, не более |
7 | ||||
|
Габаритные размеры, мм, не более |
700 |
700 |
1135 |
1470 |
1445 |
|
- длина |
715 |
1580 |
1700 | ||
|
- ширина |
144 |
715 |
1015 |
2220 |
2720 |
|
- высота |
0 |
1440 |
1565 | ||
|
Масса, кг, не более |
30 |
60 |
180 |
550 |
670 |
|
Условия эксплуатации: | |||||
|
- температура окружающей среды, °С |
от -30 до +50 | ||||
|
- относительная влажность, % |
от 30 до 95 | ||||
|
- атмосферное давление, кПа |
от 84 до 106 | ||||
|
Средний срок службы, лет |
12 | ||||
|
Средняя наработка на отказ, ч |
20000 | ||||
|
* Для установок УПМ-СГ модификации МВТ | |||||
наносится на маркировочную табличку, закрепленную на корпусе мерника, методом предусмотренном изготовителем и в верхнюю часть по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ |
УПМ-СГ |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
1488.00.00.00.00РЭ |
1 экз. |
|
Методика поверки |
МП 0742-1-2018 |
1 экз. |
|
Комплект принадлежностей* |
- |
1 комп. |
|
* - Поставляется в соответствии с заказом | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам поверочным средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы;
ТУ 4381-202-05806720-2015 Установки поверочные средств измерений объема или массы сжиженных углеводородных газов УПМ-СГ. Технические условия.
ИзготовительАкционерное общество «Промприбор» (АО «Промприбор»)
ИНН 5702000191
Юридический адрес: 303858, Орловская обл., г. Ливны, ул. Индустриальная, д. 2п
Телефон/факс: (48677) 7-77-22, 7-77-85
E-mail: sales@prompribor.ru
Web-сайт: prompribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
