Виброметры, анализаторы спектра ЭКОФИЗИКА-111В
Приказы по основной деятельности по агентству Вн. Приказ № 1517 от 11.09.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» сентября 2020 г. № 1517
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры, анализаторы спектра ЭКОФИЗИКА-111В
Назначение средства измеренийВиброметры, анализаторы спектра ЭКОФИЗИКА-111В (далее - приборы) предназначены для измерений корректированных уровней виброускорения, виброскорости, октавных, третьоктавных и узкополосных спектров сигналов с помощью различных первичных измерительных преобразователей.
Описание средства измеренийКонструктивно прибор состоит из малогабаритного индикаторного блока (ИБ) ЭКОФИЗИКА-D, измерительного модуля (ИМ) 111В, вибропреобразователей АР2082М, АР2038Р, АР2037, АР2098, ДН-4-Э, ДН-3-Э, AV01, AP2099, AP2006.
Принцип действия прибора в режиме виброметра основан на преобразовании с помощью первичных измерительных преобразователей ускорения или скорости в сигнал электрического напряжения с последующим измерением уровня этого электрического сигнала в ИМ с помощью аналого-цифрового преобразования и обработки в специализированном микропроцессоре.
Принцип действия прибора в режиме анализатора спектра основан в частотном анализе электрических сигналов, поступающих на вход ИМ с помощью аналого-цифрового преобразования и обработки цифровых выборок исходных сигналов в специализированном микропроцессоре.
Информация о состоянии прибора и измеренных величинах отображается на ИБ. Прибор имеет следующие режимы измерения:
-
- «Общая вибрация»;
-
- «Локальная вибрация»;
-
- «1/3-октавный анализатор»;
-
- «БПФ-анализатор»;
-
- «Регистратор сигналов».
ИБ имеет энергонезависимую память для записи служебной информации и результатов измерений и подключается к персональному компьютеру через USB-порт. Результаты измерений из памяти ИБ могут быть представлены на внешнем компьютере в удобном для изучения виде с помощью программного обеспечения Signal+.
Прибор осуществляет: регистрацию временных форм сигналов с целью оценки влияния вибрации и иных динамических физических процессов на человека на производстве, в жилых и общественных зданиях, на территории; определение виброакустических характеристик механизмов и машин, а также научных исследований.
Прибор питается от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА.
Внешний вид прибора, места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 1.
Место нанесения знака утверждения типа

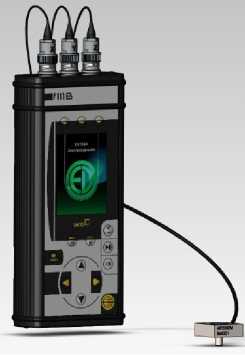

Рисунок 1 - Общий вид прибора спереди
Рисунок 2 - Общий вид прибора сзади
Место пломбировки
а) общий вид прибора сверху
б) общий вид прибора снизу
Рисунок 3
Программное обеспечениеПрограммное обеспечение (ПО), установленное на встроенный сигнальный процессор, по структуре является целостным и выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Уровень защиты ПО от преднамеренных и от непреднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные Данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЭКОФИЗИКА-111В |
|
Номер версии (идентификационный номер) ПО |
2.01.03 |
|
Цифровой идентификатор ПО |
0A9ADE70 |
Приборы в режиме виброметра соответствуют ГОСТ ИСО 8041-2006, ГОСТ Р 53963.12010, ГОСТ ИСО 2954-2014, октавные и третьоктавные фильтры в режиме анализатора спектра соответствуют классу 1 по ГОСТ Р 8.714-2010 (МЭК 61260-1995).
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метрологические характеристики в режиме виброметра | |
|
Количество каналов |
3 |
|
Диапазон измерений ускорения для характеристик:
|
от 33 до 184 от 33 до 184 от 44 до 184 от 37 до 184 от 75 до 139 от 64 до 139 |
|
Частотные характеристики |
Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh |
|
Временные характеристики |
СКЗ, Пик, Leq, MTVV, VDV |
|
Пределы допускаемой абсолютной погрешности измерений виброускорения, дБ:
|
±0,3 ±0,3 ±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений виброскорости на опорной частоте 160 Гц, дБ |
±0,4 |
|
Метрологические характеристики в режиме анализатора спектра с постоянной относительной шириной полосы | |
|
Количество каналов |
3 |
|
Диапазон частот цифровых октавных фильтров, Гц |
от 1 до 16 000 |
|
Диапазон частот цифровых третьоктавных фильтров, Гц |
от 0,8 до 20 000 |
|
Линейный диапазон октавных фильтров, дБ: -в режиме «Общая вибрация» -в режиме «Локальная вибрация» -в режиме «1/3-октавный анализатор» | |
|
Линейный диапазон третьоктавных фильтров, дБ: -в режиме «Общая вибрация» -в режиме «Локальная вибрация» -в режиме «1/3-октавный анализатор» |
126 117 100 |
|
Метрологические характеристики в режиме анализатора спектра с постоянной абсолютной шириной полосы | |
|
Количество каналов |
3 |
|
Полоса БПФ, Гц |
187; 375; 750; 1500; 3000; 6000; 12000; 24000 |
|
Диапазон измерений напряжения переменного тока, дБ отн. 1 мкВ |
от 0 до 125 |
|
Количество точек в окне анализа БПФ |
1024 |
|
Количество линий БПФ |
200 |
|
Величина перекрытия окон БПФ, % |
75,0; 87,5 |
|
Диапазон ZOOM |
от 4 до 32 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Усреднение |
линейное, линейное с накоплением |
|
Тип окна БПФ Метрологические характеристики в режиме регистрат |
модифицированное Flap-Top (ISO 18431) эра сигналов |
|
Количество каналов |
3 |
|
Частота выборки сигнала, Гц |
от 93,8 до 48000 |
|
Фильтр высоких частот, Гц |
от 0,5 до 93,8 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания (четыре аккумулятора типа АА) | |
|
- напряжение питания, В |
5 |
|
- потребляемый ток, мА |
500 |
|
Масса с аккумуляторами, кг, не более |
0,65 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
191 |
|
- ширина |
85 |
|
- высота |
35 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность окружающего воздуха при | |
|
температуре 40 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 86,0 до 108,0 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Срок службы, лет |
5 |
наносится на заднюю панель прибора методом тампопечати и на титульный лист руководства по эксплуатации ПКДУ.411000.003РЭ методом офсетной печати.
Комплектность средства измеренийТаблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Блок индикаторный ЭКОФИЗИКА-D |
ПКДУ.411000.001 |
1 шт. |
|
Модуль измерительный 111В |
ПКДУ.411000.003.040 |
1 шт. |
|
Вибропреобразователь АР2038Р* |
АБКЖ.433642 |
1 шт. |
|
Вибропреобразователь АР2037* |
АБКЖ.433642 |
1 шт. |
|
Вибропреобразователь АР2098* |
АБКЖ.433642 |
1 шт. |
|
Вибропреобразователь АР2082М* |
АБКЖ.433642 |
1 шт. |
|
Вибропреобразователь АР2099* |
АБКЖ.433642 |
1 шт. |
|
Вибропреобразователь АР2006* |
АБКЖ.433642 |
1 шт. |
|
Вибропреобразователь AV01* |
АБКЖ.433648.001 |
1 шт. |
|
Вибропреобразователь ДН-3-Э* |
ПКДУ.411519.046 |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь ДН-4-Э* |
ПКДУ.411519.047 |
1 шт. |
|
Адаптер-эквивалент ЭКВ-110В* |
ПКДУ.411539.024 |
1 шт. |
|
Усилитель заряда кабельный АР5022* |
ПКДУ.411539.023 |
1 шт. |
|
Калибратор вибрационный АТ01т* |
АБКЖ.442268.02 |
1 шт. |
|
Устройство воспроизведения вибрации КВ-160* |
ПКДУ.411100.001.025 |
1 шт. |
|
Кабель интерфейсный USB-miniUSB* |
ПКДУ.411100.001.011 |
1 шт. |
|
Адаптер 110-DOUT/OCT-RF* |
ПКДУ.411100.001.013 |
1 шт. |
|
Программное обеспечение для оформления протоколов Signal+ |
ПКДУ.411100.001.015 |
1 шт. |
|
Сумка укладочная |
ПКДУ.411918.001 |
1 шт. |
|
Руководство по эксплуатации |
ПКДУ.411000.003РЭ |
1 экз. |
|
Паспорт |
ПКДУ.411000.003ПС |
1 экз. |
|
Методика поверки |
ПКДУ.411000.003МП |
1 экз. |
|
* Изделия, поставляемые по требованию заказчика | ||
осуществляется по документу МИ 3616-2019 «ГСИ. Шумомеры-виброметры, анализаторы спектра серий ОКТАВА, ЭКОФИЗИКА и ОКТАФОН. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.06.19.
Основные средства поверки:
-рабочий эталон 2 разряда по Приказу Росстандарта № 2772 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового перемещения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к виброметрам, анализаторам спектра ЭКОФИЗИКА-111ВПриказ Росстандарта № 2772 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового перемещения»
ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерений»
ГОСТ Р 53963.1-2010 «Вибрация. Измерение вибрации сооружений. Требования к средствам измерений»
ГОСТ ИСО 2954-2014 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений»
ГОСТ Р 8.714-2010 (МЭК 61260:1995) «ГСОЕИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытания»
ПКДУ.411000.003ТУ. Виброметр, анализатор спектра ЭКОФИЗИКА-111В. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»)
ИНН 7716564530
Адрес: 129281, г. Москва, ул. Енисейская, д.24, 150
Телефон (факс): (495) 225-55-01, (499) 136-82-30
Web-сайт: www.octava.info
E-mail: info@octava.info
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«11» сентября 2020 г.
