МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

01 марта 2019 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 34679 «Излучатели в виде модели абсолютного черного тела АЧТ-45/100/1100» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Н1111 «Эталон» от 25 декабря 2018 г. № 15/811 и № 15/812 приказываю:

• 1. Внести изменения в описание типа на излучатели в виде модели абсолютного черного тела АЧТ-45/100/1100, зарегистрированные

в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 40099-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 34679 «Излучатели в виде модели абсолютного черного тела АЧТ-45/100/1100», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 40099-08, в связи с переименованием предприятия-изготовителя с ОАО «НП11 «Эталон», г. Омск на АО «НГ111 «Эталон», г. Омск.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 34679 «Излучатели в виде модели абсолютного черного тела АЧТ-45/100/1100» на последующие 5 лет.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «01» марта 2019 г. № 368

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Излучатели в виде модели абсолютно черного тела АЧТ-45/100/1100

Излучатели в виде модели абсолютно черного тела АЧТ-45/100/1100 (далее по тексту -излучатели) предназначены для градуировки и поверки эталонных (образцовых) и рабочих средств бесконтактного измерения температуры (пирометров и пирометрических преобразователей полного и частичного излучения, сканирующих пирометров и тепловизионных систем с показателем визирования не более, чем 1:40) в диапазоне температуры от 300 °C до 1100 °C в лабораторных и цеховых условиях.

Принцип действия излучателей основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и спектральную плотность энергетической яркости его излучения.

Излучатели состоят из печи трубчатой ПТ, блока управления БУ-7-4, эталонного термопреобразователя ППО, милливольтметра В2-99 (допускается использовать другой вольтметр класса не хуже 0,01 на пределе 12 мВ с дискретностью отсчета 1 мкВ) и нулевого термостата.

Основной частью излучателей является трубчатая печь ПТ, в которой установлена вставка из никеля. Положение вставки относительно торцов печи рассчитано таким образом, чтобы обеспечить необходимую излучательную способность.

Температура излучающей полости регулируется с помощью блока управления БУ-7-4, а ее значение отображается на цифровом индикаторе температуры. Контроль температуры излучающей полости осуществляется по эталонному термопреобразователю ППО.

Спай эталонного термопреобразователя располагается в канале никелевой вставки и измеряет температуру излучающей полости. Свободные концы эталонного термопреобразователя ППО, для исключения влияния температуры окружающей среды, помещаются в стеклянные пробирки, которые устанавливаются в нулевой термостат.

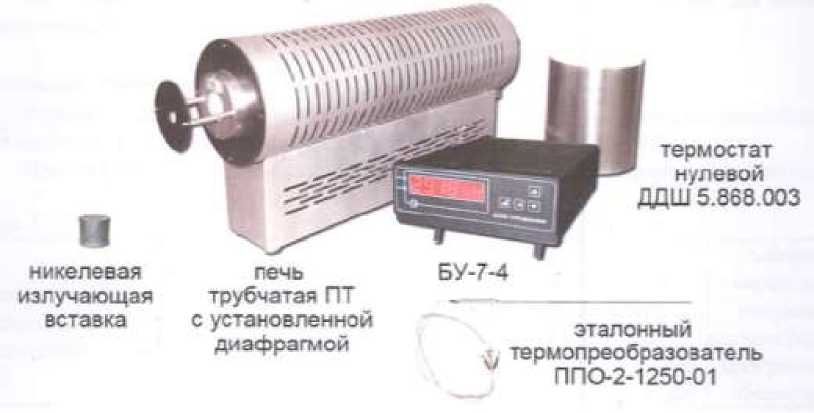

Общий вид излучателей представлен на рисунке 1.

Схема пломбировки излучателей от несанкционированного доступа представлены на рисунках 2 и 3.

&У-7-4

термостат нулевой ДДШ 5.069.003

печь

трубчатая ПТ с установленной диафрагмой

эталонный термопреабраэоватепь ППО-2-1250-01

И

никелевая излучающая вставка

Рисунок 1 - Общий вид излучателей

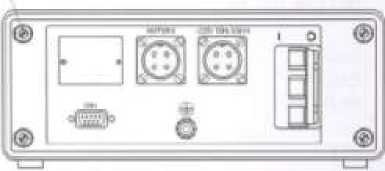

Вид сзади

п.1 - Место установки пломбы

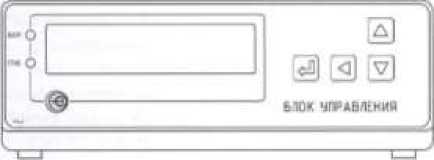

Рисунок 2 - Схема пломбировки блока управления БУ-7-4 от несанкционированного доступа

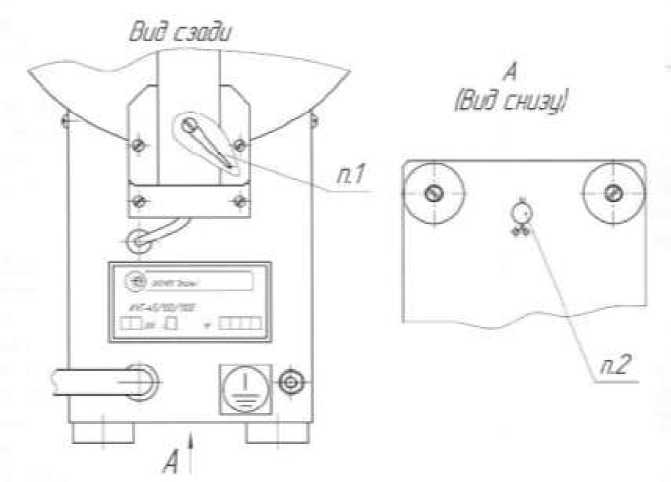

п.1 - Место расположения (прокладки) пломбировочной петли через винт заднего фланца печи; п.2 - Место усатновки пломбы на концах пломбировочной петли

Рисунок 3 - Схема пломбировки печи трубчатой ПТ от несанкционированного доступа

Уровень защиты программного обеспечения «С» в соответствии с МИ 3286-2010.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации ДДШ 2.979.005 РЭ типографским способом, на печь трубчатую ПТ и на блок управления БУ-7-4 излучателей в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ГОСТ Р 8.566-96 «ГСИ. Излучатели эталонные (образцовые) в виде моделей абсолютно черного тела для диапазона температур от минус 50 до плюс 2500 °С. Методика аттестации и поверки».

Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»: эталонные пирометры полного или частичного излучения.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик излучателей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.566-96 ГСИ. Излучатели эталонные (образцовые) в виде моделей абсолютно черного тела для диапазона температур от минус 50 до плюс 2500 °С. Методика аттестации и поверки

ТУ 4276-001-02566540-2004 Излучатель в виде модели абсолютно черного тела АЧТ-45/100/1100. Технические условия

Акционерное общество «Научно-производственное предприятие «Эталон»

(АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон (факс): +7 (495) 544-00-00; (499) 668-27-35

Web-сайт: http://www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа рег. №30010-10 от 15.03.2010 г.
