Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» сентября 2019 г. № 2110
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые логические MKLogic-500
Назначение средства измеренийКонтроллеры программируемые логические MKLogic-500 (далее по тексту -контроллеры) предназначены для измерений унифицированных аналоговых сигналов в виде силы постоянного электрического тока от первичных измерительных преобразователей, а также для преобразований цифровых сигналов в аналоговые сигналы постоянного тока, используемые для регулирования параметров технологического процесса.
Описание средства измеренийПринцип действия контроллеров основан на аналого-цифровом преобразовании измеряемой величины с последующей обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы, а также цифро-аналоговом преобразовании.
Контроллеры имеют модульную структуру. В состав контроллеров входят центральный процессорный модуль, модули ввода-вывода, интерфейсные модули и модуль питания. Типы и описание модификаций модулей приведены в таблице 1.
Центральный процессорный модуль может быть двух типов, которые отличаются набором интерфейсов. Процессорный модуль обеспечивает централизованный сбор данных от модулей ввода-вывода, обработку и централизованное выполнение алгоритмов контроля и управления механизмами и технологическим оборудованием, а также информационный обмен со смежными системами. Логика работы контроллера определяется пользователем в процессе программирования в программной среде ISaGRAF. При этом поддерживаются все языки программирования согласно IEC 61131-3.
Модули контроллеров в пластиковых корпусах устанавливаются на DIN-рейку креплением защелками. Подключение к соседним модулям осуществляется с помощью шинных соединителей, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
Таблица 1 - Модификации модулей контроллеров
|
Условное обозначение модуля |
Наименование модуля |
|
1 |
2 |
|
MK-501-022 |
Модуль центрального процессора с 2 интерфейсами Ethernet 100/1000 Base-T и 2 интерфейсами RS-485 |
|
MK-502-142 |
Модуль центрального процессора с 1 оптоволоконным интерфейсом резервирования, 4 интерфейсами Ethernet 100/1000 Base-T и 2 интерфейсами RS-485 |
|
МК-513-016 |
Модуль аналогового ввода с 16 аналоговыми входами 0 - 20 (4 - 20) мА, с 20-контактным разъемом PUSH-IN |
|
МК-513-016 А |
Модуль аналогового ввода с 16 аналоговыми входами 0 - 20 (4 - 20) мА, с 40-контактным разъемом PUSH-IN |
|
МК-514-008 |
Модуль аналогового вывода с 8 аналоговыми выходами 0 - 20 (4 - 20) мА, с 20-контактным разъемом PUSH-IN |
|
МК-514-008 А |
Модуль аналогового вывода с 8 аналоговыми выходами 0 - 20 (4 - 20) мА, с 40-контактным разъемом PUSH-IN |
Окончание таблицы 1
|
1 |
2 |
|

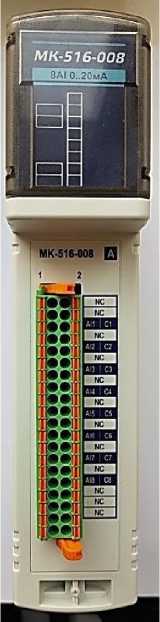

МК-516-008 А |
Модуль аналогового ввода с 8 изолированными аналоговыми входами 0 - 20 (4 - 20) мА, с 40-контактным разъемом PUSH-IN |
|
МК-576-008 А |
Модуль аналогового ввода, 8 аналоговых входов 0-20 (4-20) мА с поддержкой HART-протокола, с 40-контактным разъемом PUSH-IN |
|
МК-541-002 |
Коммуникационный модуль с 2 интерфейсами RS-485 |
|
МК-550-024 |
Модуль питания с интерфейсом CAN |
Диапазон аналоговых сигналов у модулей аналогового ввода - вывода программно конфигурируемый 0 - 20 мА или 4 - 20 мА.
Модули контроллеров в пластиковых корпусах устанавливаются на DIN-рейку креплением защелками. Подключение к соседним модулям осуществляется с помощью шинных соединителей, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
Контроллеры применяются для построения автоматизированных систем управления и регистрации данных при различных объемах измерительной информации и территориальном распределении объектов в различных отраслях промышленности. Внешний вид контроллеров приведен на рисунке 1.
Каждый модуль контроллеров MKLogic-500 пломбируется от несанкционированного доступа наклейкой на производстве. Схема пломбировки от несанкционированного доступа приведена на рисунке 1.

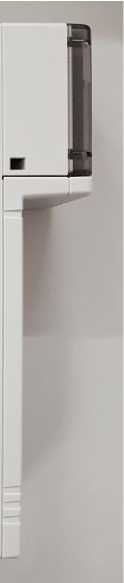

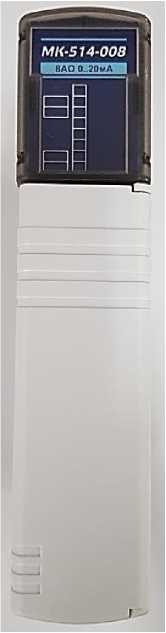

Внешний вид модулей приведен на рисунках 2-7.
а)

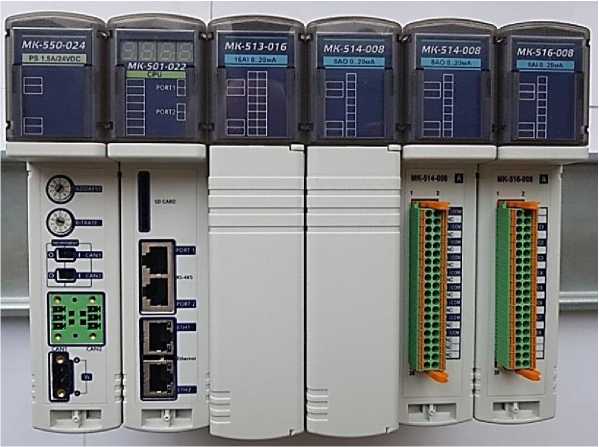

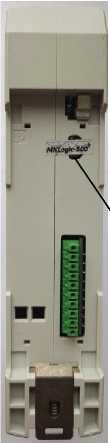

Рисунок 1 - а) Внешний вид контроллеров; б) Схема пломбирования от несанкционированного
Место пломбирования
б)
доступа

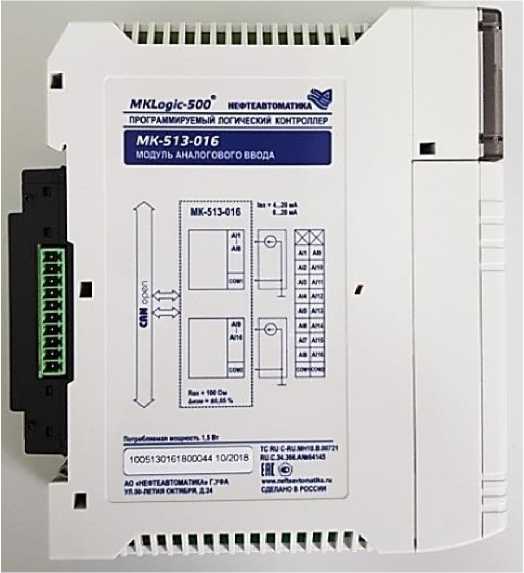

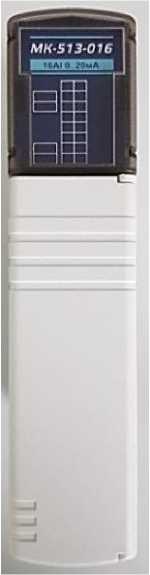

Рисунок 2 - Внешний вид модуля аналогового ввода МК-513-016
ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР
1005141061900002 01/2019,
MKLogic-500 нефтеавтоматш?

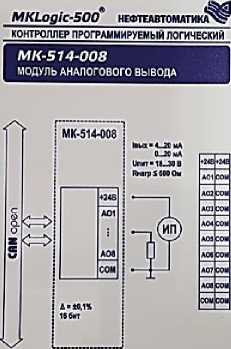

М К-514-008 А
МОДУЛЬ АНАЛОГОВОГО ВЫВОДА
МК-51-ЮА
<=>

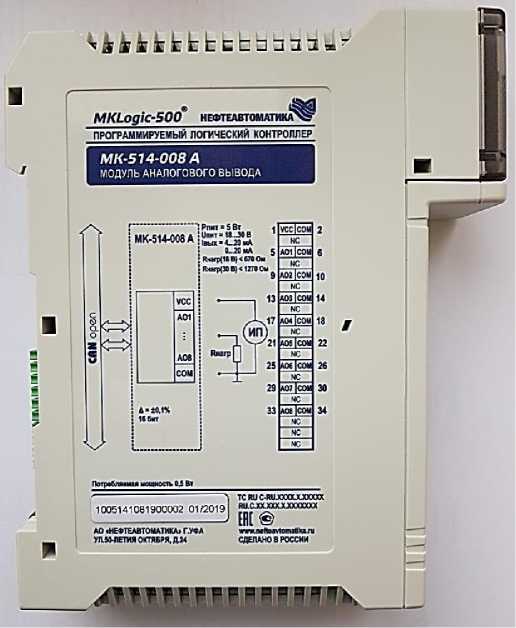

Рисунок 4 - Внешний вид модуля аналогового вывода МК-514-008 А
I ГС RU с-ru дхюисххса 1005161081800002 11/2016 RUXJOJDaxXJOXXXX —------1 [Ц[©
4А .ир*ТГайтл*1лтми*^________ „ . ...
MKLogic-500 нефтедвтомдтииду^
ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР
МК-516-008А
МОДУЛЬ АНАЛОГОВОГО ВВОДА
МК-51Б-008А
АО .НЕФТЕЛВТОМАТИКА» Г.УФА
УЛ.50-ЛЕТИЯ ОКТЯБРЯ Д.24
fle**2W„,3O0 Ом

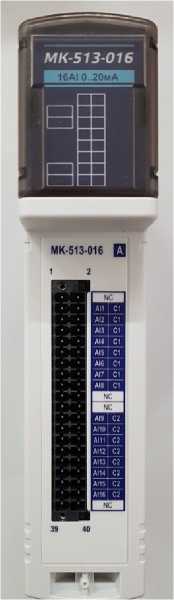

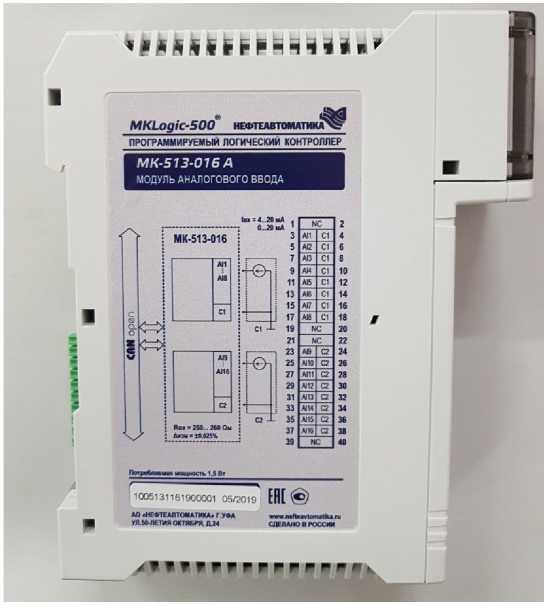

Рисунок 6 - Внешний вид модуля аналогового ввода МК-513-016 А

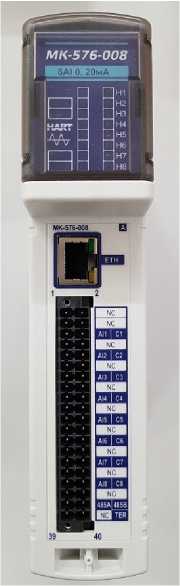

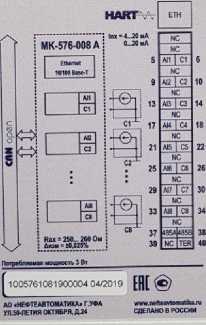

М К-576-008 А
МОДУЛЬ АНАЛОГОВОГО ВВОДА
Контроллеры имеют встроенное программное обеспечение, хранящееся в энергонезависимой памяти измерительных модулей. Идентификационные данные ПО контроллеров приведены в таблице 2.
Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, защита от перезаписи и считывания из памяти осуществляется посредством записи кода-блокировки в специальные защитные регистры. Прикладное программное обеспечение, разрабатываемое пользователем, не влияет на метрологические характеристики контроллеров.
Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО контроллеров
|
Идентификационные данные (признаки) |
Значение | ||
|
МК-513-016 |
МК-514-008 |
МК-514-008 А | |
|
Идентификационное наименование ПО |
MKLogic500 AI16 513 |
MKLogic500 AO08 514 |
MKLogic-500 514Х08 |
|
Номер версии (идентификационный номер) ПО |
0.0.1.0 |
0.0.0.8 |
0.1.2.5 |
|
Цифровой идентификатор ПО |
2E7663DF |
B072A73B |
32C07EDF |
Окончание таблицы 2
|
Идентификационные данные (признаки) |
Значение | ||
|
МК-516-008 А |
МК-513-016 А |
МК-576-008 А | |
|
Идентификационное наименование ПО |
MKLogic-500 516Х08 |
MKLogic-500 513Х16 |
MKLogic-500 576Х08 |
|
Номер версии (идентификационный номер) ПО |
0.1.2.2 |
0.1.2.3 |
0.1.2.0 |
|
Цифровой идентификатор ПО |
8FD662D8 |
2E7663DF |
B75B1411 |
Основные метрологические характеристики измерительных каналов контроллеров приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики измерительных модулей силы тока
|
Тип модуля |
Количество каналов |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой приведенной к диапазону погрешности, % | ||
|
на входе |
на выходе |
основной |
в рабочих условиях | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МК-513-016 |
16 |
от 0 до 20 мА (от 4 до 20 мА) |
14 бит |
±0,05 |
±0,075 |
|
МК-514-008 |
8 |
16 бит |
от 0 до 20 мА (от 4 до 20 мА) |
±0,1 |
±0,15 |
Окончание таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МК-514-008 А |
8 |
16 бит |
от 0 до 20 мА (от 4 до 20 мА) |
±0,05 |
±0,15 |
|
МК-516-008 А |
8 |
от 0 до 20 мА (от 4 до 20 мА) |
16 бит |
±0,025 |
±0,075 |
|
МК-513-016 А |
16 |
от 0 до 20 мА (от 4 до 20 мА) |
14 бит |
±0,05 |
±0,075 |
|
МК-576-008 А |
8 |
от 0 до 20 мА (от 4 до 20 мА) |
16 бит |
±0,025 |
±0,075 |
Таблица 4 - Основные технические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха в нормальных условиях эксплуатации, °С |
от +23 до+ 27 |
|
Рабочие условия эксплуатации:
|
от - 20 до +70 от 5 до 95 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Средний срок службы, лет Средняя наработка до метрологического отказа:
|
15 20000 100000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийаблица 5- Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый логический (состав модулей определяется заказчиком) |
МК1 .ogic-500 |
1 шт. |
|
Руководство по эксплуатации |
КДСА.426471.004 РЭ |
1 экз. |
|
Паспорт на каждый модуль изделия |
- |
1 экз. |
|
Методика поверки (по требованию) |
НА.ГНМЦ.0109-16 МП |
1 экз. |
|
Программное обеспечение (по требованию) |
Калибратор MKLogic-500 |
1 экз. |
осуществляется по документу НА.ГНМЦ.0109-16 МП «Инструкция. ГСИ. Контроллеры программируемые логические МКЬод1с-500. Методика поверки» с изменением №1, утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 10.06.2019 г.
Основные средства поверки:
- рабочий эталон 1 разряда в соответствии с государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от Ь10-16 до 100 А, с относительной погрешностью 1,6М0-2~2М0-3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим MKLogic-500ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования, методы испытаний
ТУ 425200-042-00137093-2016 Программируемый логический контроллер MKLogic-500. Технические условия
ИзготовительАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
ИНН 0278005403
Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
Телефон: +7 (347) 292-79-10, +7 (347) 292-79-11, +7 (347) 279-88-99, +7-800-700-78-68 Факс: +7 (347) 228-80-98, +7 (347) 228-44-11
Web-сайт: www.nefteavtomatika.ru
E-mail: nefteavtomatika@nefteavtomatika.ru
Испытательный центрАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Телефон: +7 (843) 567-20-10
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
