МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

27 ноября 2020 г.

Москва

О внесении изменений в описание типа на дефектоскопы акустические ИД-92НМ AKASCAN

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «АКА-Скан» от б/д № 160-20 и № 161-20 приказываю:

• 1.  Утвердить новую редакцию описания типа на дефектоскопы акустические ИД-92НМ AKASCAN, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 66010-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 203-17-2016 «Дефектоскопы акустические ИД-92НМ AKASCAN. Методика поверки.» с изменением № 1 и распространить действие документа на дефектоскопы акустические ИД-92НМ AKASCAN, находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

\__________—__________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2020 г. № 1910

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы акустические ИД-92НМ AKASCAN

Дефектоскопы акустические ИД-92НМ AKASCAN (далее - дефектоскопы) предназначены для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях, изделиях из композиционных материалов и сотовых конструкциях.

В основе работы дефектоскопов лежит акустический импедансный метод неразрушающего контроля, при котором с помощью излучающего пьезоэлемента в изделии ударно возбуждаются упругие колебания, которые принимаются приемным пьезоэлементом и по параметрам сигнала с приемного пьезоэлемента судят о наличии дефекта в изделии.

Принятый акустический сигнал с преобразователя усиливается, после чего через аттенюатор поступает в вычислительный блок и выводится на индикатор дефектоскопа. Индикатор дефектоскопа отображает величину, пропорциональную действующему значению амплитуд спектральных составляющих сигнала в заданной полосе частот.

Конструктивно дефектоскопы состоят из электронного блока и связанного с ним кабелем преобразователя.

Дефектоскопы выпускаются в двух исполнениях: ИД-92НМ и ИД-92НМ v.2, которые отличаются друг от друга внешним видом, габаритными размерами, диапазоном рабочих частот. Внешний вид дефектоскопов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Дефектоскопы пломбируются механически с задней стороны электронного блока.

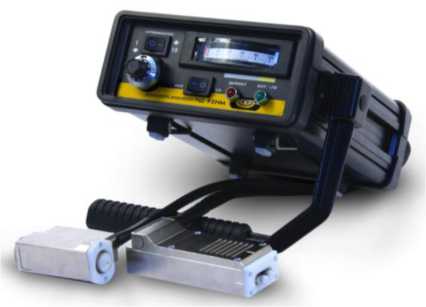

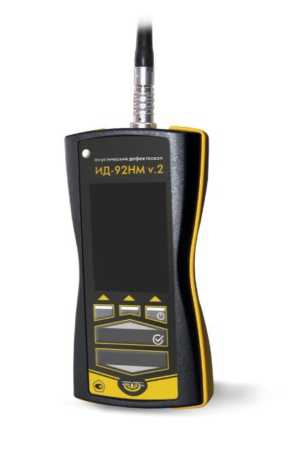

а) ИД-92НМ                         б) ИД-92НМ v.2

Рисунок 1 - Общий вид дефектоскопов акустических ИД-92НМ AKASCAN

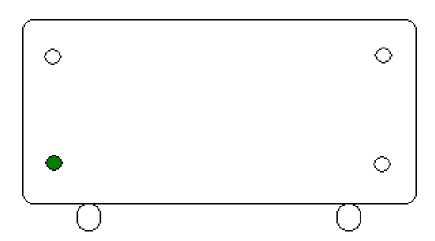

Рисунок 2 - Схема пломбировки от несанкционированного доступа

В дефектоскопах исполнения ИД-92НМ v.2 установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.

Конструкция дефектоскопов исполнения ИД-92НМ v.2 исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 203-17-2016 с изменением №1 «Дефектоскопы акустические ИД-92НМ AKASCAN. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.01.2020 г.

Основные средства поверки:

- Мера с искусственным дефектом TS-2 из комплекта мер моделей дефектов КМД-Вотум (регистрационный номер 46436-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью. Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4276-010-92466551-2015 «Дефектоскопы акустические ИД-92НМ AKASCAN. Технические условия»

Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), ИНН 7729683855

Адрес: 107023, г. Москва, ул. Буженинова, д.2.

Телефон/факс: (495) 514-56-43, (495) 964-04-84/ (495) 964-36-52 Адрес в Интернет: www.aka-scan.ru

Адрес электронной почты: info@aka-scan.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
