№2393 от 20.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 57990
О внесении изменений в описание типа на комплексы измерительно-вычислительные ШТМ
Приказы по основной деятельности по агентству Вн. Приказ № 2393 от 20.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
20 ноября 2018 г. № 2393
Москва
О внесении изменений в описание типа на комплексы измерительновычислительные ШТМ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением АО «Транснефть-Верхняя Волга» от 21 сентября 2018 г. № ТВВ-А61-11/54954 приказываю:
-
1. Внести изменения в описание типа на комплексы измерительновычислительные ШТМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67216-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В.Того лев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
>____—_____
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2018 г. № 2393
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные ШТМ
Назначение средства измерений
Комплексы измерительно-вычислительные ШТМ (далее - ШТМ) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей (унифицированные электрические сигналы силы и напряжения постоянного тока, сигналы термопреобразователей сопротивления по ГОСТ 6651-2009), формирования управляющих аналоговых сигналов (унифицированные электрические сигналы силы постоянного тока).
Описание средства измерений
Принцип действия ШТМ основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и формировании управляющих аналоговых сигналов.

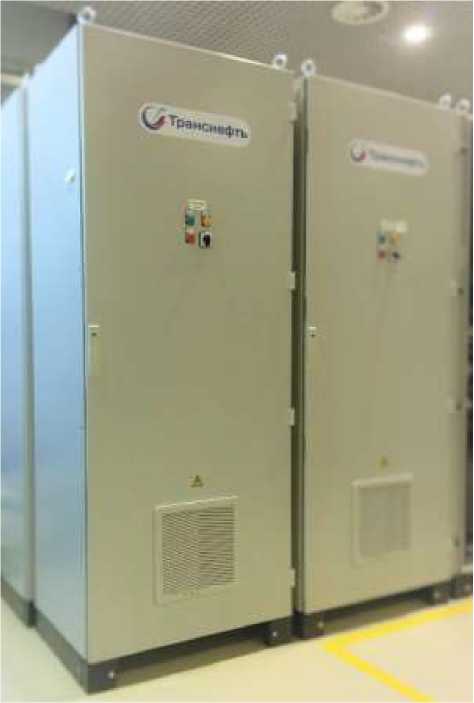

ШТМ состоит из измерительных преобразователей (искробезопасных барьеров), модулей ввода/вывода аналоговых сигналов и обработки данных. Конфигурация ШТМ по составу оборудования, его количеству, требованиям к функциям определяется заказом. Для получения цифрового сигнала (HART-протокол) и настройки первичного измерительного преобразователя к каналу аналогового входа (сила постоянного тока) может быть подключен HART-мультиплексор.
ШТМ выпускается в следующих модификациях ШТМ-01, ШТМ-02, ШТМ-03, ШТМ-04 и ШТМ-05, которые отличаются составом.
Состав ШТМ указан в таблицах 1-5.
Таблица 1 - Состав ШТМ-01
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (сила постоянного тока) |
Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL- RPSSI-I (далее - MACX MCR(-EX)-SL-RPSSI-I) (регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 55661-13) |
Модули аналоговые BMXAMI0410, BMXAMI0810 (регистрационные номера 49662-12, 67370-17) |
|
Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL-RPSSI-2I (далее - MACX MCR(-EX)-SL-RPSSI-2I) (регистрационный номер 55661-13) | ||
|
Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL-RPSS-2I-2I (далее - MACX MCR(-EX)-SL-RPSS-2I-2I) (регистрационный номер 55661-13) | ||
|
Преобразователи измерительные серии MINI модификации MINI MCR-SL-RPSS-I-I (далее - MINI MCR-SL-RPSS-I-I) (регистрационный номер 55662-13) |
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход(сила постоянного тока) |
Преобразователи измерительные серии IM модели IM33-12EX-HI/24VDC (далее - IM33-12EX-HI/24VDC) (регистрационный номер 49765-12) |
Модули аналоговые BMXAMI0410, BMXAMI0810 (регистрационные номера 49662-12, 67370-17) |
|
Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K модули KCD2-STC-1 (далее - KCD2-STC-1) (регистрационный номер 22153-14) | ||
|
Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K модули KFD2-STC4-1.20 (далее - KFD2-STC4-1.20) (регистрационный номер 22153-14) | ||
|
Преобразователи измерительные ввода-вывода серии ACT20 модели ACT20M-AI-AO-S (далее - ACT20M-AI-AO-S) (регистрационные номера 50677-12, 69025-17) | ||
|
Преобразователи измерительные ввода-вывода серии ACT20 модели ACT20M-AI-2AO-S (далее - ACT20M-AI-2AO-S) (регистрационные номера 50677-12, 69025-17) | ||
|
Преобразователи измерительные серии IMX12 исполнения IMX12-AI (далее - IMX12-AI) (регистрационный номер 65278-16) | ||
|
Преобразователи измерительные серии MACX модификации MACX MCR-UI-UI (далее - MACX MCR-UI-UI) (регистрационный номер 55661-13) | ||
|
Преобразователи измерительные MINI MCR-2 модификации MINI MCR-2-RPSS-I-I (далее - MINI MCR-2-RPSS-I-I) (регистрационный номер 63447-16) | ||
|
Преобразователи измерительные MINI MCR-2 модификации MINI MCR-2-UNI-UI-UIRO (далее - MINI MCR-2-UNI-UI-UIRO) (регистрационный номер 63447-16) | ||
|
Преобразователи измерительные MINI MCR-2 модификации MINI MCR-2-UNI-UI-2UI(-PT)(-C) (далее - MINI MCR-2-UNI-UI-2UI(-PT)(-C)) (регистрационный номер 63447-16) | ||
|
Преобразователи измерительные серии SCA модели SCA-II-11-Ex (далее - SCA-II-11-Ex) (регистрационный номер 65521-16) |
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (напряжение постоянного тока) |
MACX MCR-UI-UI (регистрационный номер 55661-13) |
Модули аналоговые BMXAMI0410, BMXAMI0810 (регистрационные номера 49662-12, 67370-17) |
|
Преобразователи измерительные серии MINI модификации MINI MCR-SL-U-I-4 (далее -MINI MCR-SL-U-I-4) (регистрационный номер 55662-13) | ||
|
Преобразователи измерительные MINI MCR-2 модификации MINI MCR-2-U-I4 (далее -MINI MCR-2-U-I4) (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16) | ||
|
ACT20M-AI-AO-S (регистрационный номер 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационный номер 69025-17) | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009) |
Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-T-UI-UP (далее - MACX MCR-EX-T-UI-UP) (регистрационный номер 55661-13) | |
|
Преобразователи измерительные серии IMX12 исполнения IMX12-TI (далее - IMX12-TI) (регистрационный номер 65278-16) | ||
|
Преобразователи измерительные серии IM модели IM34-12EXCRI/K63 (далее - IM34-12EXCRI/K63) (регистрационный номер 49765-12) | ||
|
Преобразователи измерительные ввода-вывода серии ACT модели ACT20X-HTI-SAO-S (далее - ACT20X-HTI-SAO-S) (регистрационный номер 69025-17) | ||
|
Преобразователи измерительные серии SCA модели SCA-RI-11-Ex (далее - SCA-RI-11-Ex) (регистрационный номер 65521-16) |
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009) |
Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL-RTD-I (далее - MACX MCR-EX-SL-RTD-I) (регистрационный номер 55661-13) |
Модули аналоговые BMXAMI0410, BMXAMI0810 (регистрационные номера 49662-12, 67370-17) |
|
Аналоговый выход (сила постоянного тока) |
MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13) |
Модули аналоговые BMXAMO0210, BMXAMO0410 (регистрационные номера 49662-12, 67370-17) |
|
ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
Преобразователи измерительные серии IMX12 исполнения IMX12-AO (далее - IMX12-AO) (регистрационный номер 65278-16) | ||
|
MINI MCR-2-RPSS-I-I (регистрационный номер 63447-16) | ||
|
Примечание - Указана максимально возможная комплектация ШТМ-01. В зависимости от заказа в состав ШТМ-01 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте. | ||
Таблица 2 - Состав ШТМ-02
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход(сила постоянного тока) |
MACX MCR(-EX)-SL-RPSSI-I (регистрационный номер 55661-13) |
Измерительные модули 6ES7 331-7TF01-0AB0, устройства распределенного ввода-вывода SIMATIC ET200 (регистрационный номер 66213-16) Измерительные модули 6ES7 331-7NF10-0AB0, контроллеры программируемые SIMATIC S7-300 (регистрационный номер 15772-11) |
|
MACX MCR(-EX)-SL-RPSS-2I-2I (регистрационный номер 55661-13) | ||
|
MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13) | ||
|
IM33-12EX-HI/24VDC (регистрационный номер 49765-12) | ||
|
KCD2-STC-1 (регистрационный номер 22153-14) | ||
|
KFD2-STC4-1.20 (регистрационный номер 22153-14) | ||
|
ACT20M-AI-AO-S (регистрационный номер 50677-12) | ||
|
ACT20M-AI-2AO-S (регистрационный номер 50677-12) |
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (напряжение постоянного тока) |
MACX MCR-UI-UI (регистрационный номер 55661-13) |
Измерительные модули 6ES7 331-7TF01-0AB0, устройства распределенного ввода-вывода-сигналов SIMATIC ET200 (регистрационный номер 66213-16) Измерительные модули 6ES7 331-7NF10-0AB0, контроллеры программируемые SIMATIC S7-300 (регистрационный номер 15772-11) |
|
MINI MCR-SL-U-I-4 (регистрационный номер 55662-13) | ||
|
MINI MCR-2-U-I4 (регистрационный номер 63447-16) | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009) |
MACX MCR(-EX)-T-UI-UP (регистрационный номер 55661-13) | |
|
Аналоговый выход (сила постоянного тока) |
MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13) |
Измерительные модули 6ES7 332-5HD01-0AB0, контроллеры программируемые SIMATIC S7-300 (регистрационный номер 15772-11) |
|
ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
Примечание - Указана максимально возможная комплектация ШТМ-02. В зависимости от заказа в состав ШТМ-02 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте. | ||
Таблица 3 - Состав ШТМ-03
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход(сила постоянного тока) |
MACX MCR(-EX)-SL-RPSSI-I (регистрационный номер 55661-13) |
Модули X20AI8321, модули X20AI2438, модули X20AI4322 системы управления модульные B&R X20 (регистрационный номер 57232-14) |
|
MACX MCR(-EX)-SL-RPSSI-2I (регистрационный номер 55661-13) | ||
|
MACX MCR(-EX)-SL-RPSS-2I-2I (регистрационный номер 55661-13) | ||
|
MINI MCR-SL-RPSS-I-I) (регистрационный номер 55662-13) | ||
|
IM33-12EX-HI/24VDC (регистрационный номер 49765-12) | ||
|
KCD2-STC-1 (регистрационный номер 22153-14) | ||
|
KFD2-STC4-1.20 (регистрационный номер 22153-14) |
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход(сила постоянного тока) |
ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17) |
Модули X20AI8321, модули X20AI2438, модули X20AI4322 системы управления модульные B&R X20 (регистрационный номер 57232-14) |
|
ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
IMX12-AI (регистрационный номер 65278-16) | ||
|
MACX MCR-UI-UI (регистрационный номер 55661-13) | ||
|
MINI MCR-2-RPSS-I-I (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16) | ||
|
SCA-II-11-Ex (регистрационный номер 65521-16) | ||
|
Аналоговый вход (напряжение постоянного тока) |
MACX MCR-UI-UI (регистрационный номер 55661-13) | |
|
MINI MCR-SL-U-I-4 (регистрационный номер 55662-13) | ||
|
MINI MCR-2-U-I4 (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16) | ||
|
ACT20M-AI-AO-S (регистрационный номер 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационный номер 69025-17) | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009) |
MACX MCR(-EX)-T-UI-UP (регистрационный номер 55661-13) | |
|
IMX12-TI (регистрационный номер 65278-16) | ||
|
IM34-12EXCRI/K63 (регистрационный номер 49765-12) | ||
|
ACT20X-HTI-SAO-S (регистрационный номер 69025-17) | ||
|
SCA-RI-11-Ex (регистрационный номер 65521-16) | ||
|
MACX MCR(-EX)-SL-RTD-I (регистрационный номер 55661-13) |
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый выход (сила постоянного тока) |
MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13) |
Модули X20AO2632, модули X20AO4632, модули X20AO4622, модули X20AO2437, системы управления модульные B&R X20 (регистрационный номер 57232-14) |
|
ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
IMX12-AO (регистрационный номер 65278-16) | ||
|
MINI MCR-2-RPSS-I-I (регистрационный номер 63447-16) | ||
|
Примечание - Указана максимально возможная комплектация ШТМ-03. В зависимости от заказа в состав ШТМ-03 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте. | ||
Таблица 4 - Состав ШТМ-04
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход(сила постоянного тока) |
MACX MCR(-EX)-SL-RPSSI-I (регистрационный номер 55661-13) |
Модули серии DCS-2000 модификации AI-32A (регистрационный номер 21926-15) |
|
MACX MCR(-EX)-SL-RPSSI-2I) (регистрационный номер 55661-13) | ||
|
MACX MCR(-EX)-SL-RPSS-2I-2I (регистрационный номер 55661-13) | ||
|
MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13) | ||
|
IM33-12EX-HI/24VDC (регистрационный номер 49765-12) | ||
|
KCD2-STC-1 (регистрационный номер 22153-14) | ||
|
KFD2-STC4-1.20 (регистрационный номер 22153-14) | ||
|
ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
IMX12-AI (регистрационный номер 65278-16) | ||
|
MACX MCR-UI-UI (регистрационный номер 55661-13) | ||
|
MINI MCR-2-RPSS-I-I (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16) |
Тип сигнала
Измерительный преобразователь (искробезопасный барьер)
Модули ввода/вывода аналоговых сигналов и
обработки данных
Аналоговый вход (сила постоянного тока)
MINI MCR-2-UNI-UI-2UI(-PT)(-C)
(регистрационный номер 63447-16)
SCA-II-11-Ex
(регистрационный номер 65521-16)
MACX MCR-UI-UI
(регистрационный номер 55661-13)
MINI MCR-SL-U-I-4
(регистрационный номер 55662-13)
Аналоговый вход (напряжение постоянного тока)
MINI MCR-2-U-I4 (регистрационный номер 63447-16)
MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16) MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16)
ACT20M-AI-AO-S
(регистрационный номер 69025-17)
ACT20M-AI-2AO-S (регистрационный номер 69025-17) MACX MCR(-EX)-T-UI-UP (регистрационный номер 55661-13)
Модули серии
DCS-2000 модификации
AI-32A (регистрационный номер 21926-15)
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009)
IMX12-TI
(регистрационный номер 65278-16)
IM34-12EXCRI/K63
(регистрационный номер 49765-12)
ACT20X-HTI-SAO-S
(регистрационный номер 69025-17)
SCA-RI-11-Ex
(регистрационный номер 65521-16) MACX MCR(-EX)-SL-RTD-I
(регистрационный номер 55661-13)
Аналоговый выход (сила постоянного тока)
MINI MCR-SL-RPSS-I-I
(регистрационный номер 55662-13) ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17) ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17)
IMX12-AO
(регистрационный номер 65278-16)
MINI MCR-2-RPSS-I-I (регистрационный номер 63447-16)
Модули серии
DCS-2000 модификации
AO-31A (регистрационный номер 21926-15)
Примечание - Указана максимально возможная комплектация ШТМ-04. В зависимости от заказа в состав ШТМ-04 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.
Таблица 5 - Состав ШТМ-05
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход(сила постоянного тока) |
MACX MCR(-EX)-SL-RPSSI-I (регистрационный номер 55661-13) |
Модули аналогового ввода AI XX 041, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
|
MACX MCR(-EX)-SL-RPSSI-2I) (регистрационный номер 55661-13) | ||
|
MACX MCR(-EX)-SL-RPSS-2I-2I (регистрационный номер 55661-13) | ||
|
MINI MCR-SL-RPSS-I-I) (регистрационный номер 55662-13) | ||
|
IM33-12EX-HI/24VDC (регистрационный номер 49765-12) | ||
|
KCD2-STC-1 (регистрационный номер 22153-14) | ||
|
KFD2-STC4-1.20 (регистрационный номер 22153-14) | ||
|
ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
IMX12-AI (регистрационный номер 65278-16) | ||
|
MACX MCR-UI-UI (регистрационный номер 55661-13) | ||
|
MINI MCR-2-RPSS-I-I (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16) | ||
|
SCA-II-11-Ex (регистрационный номер 65521-16) | ||
|
Аналоговый вход (напряжение постоянного тока) |
MACX MCR-UI-UI (регистрационный номер 55661-13) | |
|
MINI MCR-SL-U-I-4 (регистрационный номер 55662-13) | ||
|
MINI MCR-2-U-I4 (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16) | ||
|
MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16) | ||
|
ACT20M-AI-AO-S (регистрационный номер 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационный номер 69025-17) |
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009) |
MACX MCR(-EX)-T-UI-UP (регистрационный номер 55661-13) |
Модули аналогового ввода AI XX 041, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
|
IMX12-TI (регистрационный номер 65278-16) | ||
|
IM34-12EXCRI/K63 (регистрационный номер 49765-12) | ||
|
ACT20X-HTI-SAO-S (регистрационный номер 69025-17) | ||
|
SCA-RI-11-Ex (регистрационный номер 65521-16) | ||
|
MACX MCR(-EX)-SL-RTD-I (регистрационный номер 55661-13) | ||
|
Аналоговый выход (сила постоянного тока) |
MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13) |
Модули аналогового ввода AO XX 011, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16) |
|
ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17) | ||
|
IMX12-AO (регистрационный номер 65278-16) | ||
|
MINI MCR-2-RPSS-I-I (регистрационный номер 63447-16) | ||
|
Примечания
| ||
Общий вид ШТМ представлен на рисунке 1.
Рисунок 1 - Общий вид ШТМ
ШТМ обеспечивает выполнение следующих основных функций:
-
- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;
-
- формирование управляющих аналоговых сигналов;
-
- регистрация, хранение и передача на верхний уровень информации;
-
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Программное обеспечение
Программное обеспечение (далее - ПО) ШТМ можно разделить на две группы - встроенное ПО и внешнее, устанавливаемое на персональном компьютере.
Встроенное ПО устанавливается в энергонезависимую память модулей ввода/вывода аналоговых сигналов в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Метрологические характеристики ШТМ, указанные в таблицах 11-15, нормированы с учетом внутреннего ПО.
Внешнее ПО предназначено для отображения параметров работы ШТМ и визуализации измерительной информации на персональном компьютере. Идентификационные данные внешнего ПО ШТМ приведены в таблицах 6-10.
Таблица 6 - Идентификационные данные внешнего ПО ШТМ-01
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Unity Pro XL |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 7 - Идентификационные данные внешнего ПО ШТМ-02
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Step 7 |
|
Номер версии (идентификационный номер) ПО |
не ниже V5.5 |
|
Цифровой идентификатор ПО |
- |
Таблица 8 - Идентификационные данные внешнего ПО ШТМ-03
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
B&R Automation Studio |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.2.3 |
|
Цифровой идентификатор ПО |
- |
Таблица 9 - Идентификационные данные внешнего ПО ШТМ-04
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CoDeSys |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3.9.41 |
|
Цифровой идентификатор ПО |
- |
|
Таблица 10 - Идентификационные данные внешнего ПО Шг |
ГМ-05 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
codesyscontrol |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.5.6.20 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО ШТМ «низкий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические характеристики ШТМ представлены в таблицах 11-15.
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (сила постоянного тока от 4 до 20 мА) |
IMX12-AI |
BMXAMI0410 |
±0,15 % (±0,40 %) |
±0,20 % (±0,45 %) |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
±0,15 % (±0,40 %) |
±0,25 % (±0,45 %) | ||
|
MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,15 % (±0,40 %) |
±0,25 % (±0,50 %) | ||
|
MACX MCR(-EX)-SL-RPSSI-I, MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI |
±0,15 % (±0,40 %) |
±0,40 % (±0,55 %) | ||
|
IM33-12EX-HI/24VDC, KFD2-STC4-1.20 |
±0,20 % (±0,45 %) |
±0,25 % (±0,50 %) | ||
|
SCA-II-11-Ex |
±0,25 % (±0,45 %) |
±0,35 % (±0,55 %) | ||
|
KCD2-STC-1 |
±0,25 % (±0,45 %) |
±0,40 % (±0,55 %) | ||
|
MINI MCR-SL-RPSS-I-I |
±0,25 % (±0,45 %) |
±0,45 % (±0,60 %) | ||
|
IMX12-AI |
BMXAMI0810 |
±0,15 % (±0,15 %) |
±0,20 % (±0,25 %) | |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S, MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,15 % (±0,15 %) |
±0,25 % (±0,30 %) | ||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (сила постоянного тока от 4 до 20 мА) |
MACX MCR(-EX)-SL-RPSSI-I, MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI |
BMXAMI0810 |
±0,15 % (±0,15 %) |
±0,40 % (±0,40 %) |
|
IM33-12EX-HI/24VDC, KFD2-STC4-1.20 |
±0,20 % (±0,20 %) |
±0,25 % (±0,30 %) | ||
|
SCA-II-11-Ex |
±0,25 % (±0,25 %) |
±0,35 % (±0,35 %) | ||
|
KCD2-STC-1 |
±0,25 % (±0,25 %) |
±0,40 % (±0,40 %) | ||
|
MINI MCR-SL-RPSS-I-I |
±0,25 % (±0,25 %) |
±0,45 % (±0,40 %) | ||
|
Аналоговый вход (напряжение постоянного тока) |
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
BMXAMI0410 |
±0,15 % (±0,40 %) |
±0,25 % (±0,45 %) |
|
MINI MCR-2-U-I4, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,15 % (±0,40 %) |
±0,25 % (±0,50 %) | ||
|
MACX MCR-UI-UI, MINI MCR-SL-U-I-4 |
±0,15 % (±0,40 %) |
±0,40 % (±0,55 %) | ||
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
BMXAMI0810 |
±0,15 % (±0,15 %) |
±0,25 % (±0,35 %) | |
|
MINI MCR-2-U-I4, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,15 % (±0,20 %) |
±0,25 % (±0,35 %) | ||
|
MACX MCR-UI-UI, MINI MCR-SL-U-I-4 |
±0,15 % (±0,20 %) |
±0,40 % (±0,45 %) | ||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) |
IM34-12EXCRI/K63 |
BMXAMI0410 |
* ±0,15 % (±0,40 %*) |
±0,20 %* (±0,45 %*) |
|
IMX12-TI, ACT20X-HTI-SAO-S |
±0,15 %* (±0,40 %*) |
±0,25 %* (±0,50 %*) | ||
|
MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I |
±0,15 % (±0,40 %) |
±0,40 % (±0,55 %) | ||
|
SCA-RI-11-Ex |
±0,35 % (±0,50 %*) |
±0,55 % (±0,65 %*) | ||
|
IM34-12EXCRI/K63 |
BMXAMI0810 |
* ±0,15 % (±0,20 %*) |
±0,20 %* (±0,35 %*) | |
|
IMX12-TI, ACT20X-HTI-SAO-S |
±0,15 %* (±0,20 %*) |
±0,25 %* (±0,35 %*) | ||
|
MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I |
±0,15 % (±0,20 %) |
±0,40 % (±0,45 %) | ||
|
SCA-RI-11-Ex |
±0,35 %* (±0,35 %*) |
±0,55 %* (±0,60 %*) | ||
|
Аналоговый выход (сила постоянного тока от 4 до 20 мА) |
IMX12-AO |
BMXAMO0210 |
±0,30 % (±0,15 %) |
±0,35 % (±0,20 %) |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
±0,30 % (±0,20 %) |
±0,35 % (±0,30 %) | ||
|
MINI MCR-2-RPSS-I-I |
±0,30 % (±0,15 %) |
±0,35 % (±0,20 %) | ||
|
MINI MCR-SL-RPSS-I-I |
±0,35 % (±0,25 %) |
±0,50 % (±0,45 %) | ||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый выход (сила постоянного тока от 4 до 20 мА) |
IMX12-AO |
BMXAMO0410 |
±0,15 % (±0,15 %) |
±0,20 % (±0,20 %) |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
±0,15 % (±0,15 %) |
±0,25 % (±0,25 %) | ||
|
MINI MCR-2-RPSS-I-I |
±0,15 % (±0,15 %) |
±0,25 % (±0,30 %) | ||
|
MINI MCR-SL-RPSS-I-I |
±0,25 % (±0,25 %) |
±0,45 % (±0,45 %) | ||
|
Погрешность нормирована для номинальной статической характеристики Pt100 и диапазона от -50 до +150 °С. Примечания
| ||||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (сила постоянного тока от 4 до 20 мА) |
MACX MCR(-EX)-SL-RPSSI-I |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,29 % |
±0,43 % |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,21 % |
±0,38 % | ||
|
MACX MCR(-EX)-SL-RPSS-2I-2I |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,29 % |
±0,43 % | |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,21 % |
±0,38 % | ||
|
MINI MCR-SL-RPSS-I-I |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,34 % |
±0,47 % | |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,27 % |
±0,42 % | ||
|
IM33-12EX-HI/24VDC |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,27 % |
±0,35 % | |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,17 % |
±0,28 % | ||
|
KCD2-STC-1 |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,31 % |
±0,44 % | |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,24 % |
±0,39 % | ||
|
KFD2-STC4-1.20 |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,26 % |
±0,27 % | |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,17 % |
±0,18 % | ||
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,24 % |
±0,33 % | |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,12 % |
±0,26 % | ||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (напряжение постоянного тока от 0 до 10 В) |
MACX MCR-UI-UI |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,29 % |
±0,43 % |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,21 % |
±0,38 % | ||
|
MINI MCR-SL-U-I-4 |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,29 % |
±0,43 % | |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,21 % |
±0,38 % | ||
|
MINI MCR-2-U-I4 |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,25 % |
±0,32 % | |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,15 % |
±0,25 % | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) |
MACX MCR(-EX)-T-UI-UP |
6ES7 331-7TF01-0AB0, SIMATIC ET200 |
±0,29 % |
±0,43 % |
|
6ES7 331-7NF10-0AB0, SIMATIC S7-300 |
±0,21 % |
±0,38 % | ||
|
Аналоговый выход (сила постоянного тока от 4 до 20 мА) |
MINI MCR-SL-RPSS-I-I |
6ES7 332-5HD01-0AB0, SIMATIC S7-300 |
±0,65 % |
±0,73 % |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
6ES7 332-5HD01-0AB0, SIMATIC S7-300 |
±0,61 % |
±0,65 % | |
Примечания
1 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.
2 Диапазоны преобразования напряжения постоянного тока, диапазоны преобразования и номинальная статическая характеристика термопреобразователей
Таблица 13 - Метрологические характеристики ШТМ-03
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (сила постоянного тока от 4 до 20 мА) |
IMX12-AI |
X20AI2438, B&R X20 |
±0,15 % |
±0,30 % |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S, MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,15 % |
±0,35 % | ||
|
MACX MCR(-EX)-SL-RPSSI-I, MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI |
±0,15 % |
±0,50 % | ||
|
IM33-12EX-HI/24VDC, KFD2-STC4-1.20 |
±0,20 % |
±0,35 % | ||
|
SCA-II-11-Ex |
±0,25 % |
±0,45 % | ||
|
MINI MCR-SL-RPSS-I-I, KCD2-STC-1 |
±0,25 % |
±0,50 % | ||
|
IMX12-AI |
X20AI4322, B&R X20, X20AI8321, B&R X20 |
±0,15 % |
±0,35 % | |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S, MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,15 % |
±0,40 % | ||
|
MACX MCR(-EX)-SL-RPSSI-I, MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI |
±0,15 % |
±0,50 % | ||
|
IM33-12EX-HI/24VDC, KFD2-STC4-1.20 |
±0,25 % |
±0,35 % | ||
|
SCA-II-11-Ex |
±0,30 % |
±0,45 % | ||
|
MINI MCR-SL-RPSS-I-I, KCD2-STC-1 |
±0,30 % |
±0,50 % | ||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (напряжение постоянного тока) |
MINI MCR-2-U-I4, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C), ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
X20AI2438, B&R X20 |
±0,15 % |
±0,35 % |
|
MACX MCR-UI-UI, MINI MCR-SL-U-I-4 |
±0,15 % |
±0,50 % | ||
|
MINI MCR-2-U-I4, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C), ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
X20AI4322, B&R X20, X20AI8321, B&R X20 |
±0,15 % |
±0,40 % | |
|
MACX MCR-UI-UI, MINI MCR-SL-U-I-4 |
±0,15 % |
±0,50 % | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) |
IM34-12EXCRI/K63, ACT20X-HTI-SAO-S |
X20AI2438, B&R X20 |
* ±0,15 % |
* ±0,35 % |
|
MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I |
±0,15 % |
±0,50 % | ||
|
IMX12-TI |
±0,20 %* |
±0,35 %* | ||
|
SCA-RI-11-Ex |
±0,35 % |
±0,60 %* | ||
|
IMX12-TI, IM34-12EXCRI/K63 |
X20AI4322, B&R X20, X20AI8321, B&R X20 |
±0,20 %* |
* ±0,35 % | |
|
ACT20X-HTI-SAO-S |
±0,20 %* |
±0,40 %* | ||
|
MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I |
±0,20 % |
±0,50 % | ||
|
SCA-RI-11-Ex |
±0,35 %* |
±0,60 %* | ||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый выход (сила постоянного тока от 4 до 20 мА) |
IMX12-AO |
X20AO4622, B&R X20 |
±0,25 % |
±0,35 % |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S, MINI MCR-2-RPSS-I-I |
±0,25 % |
±0,40 % | ||
|
MINI MCR-SL-RPSS-I-I |
±0,30 % |
±0,55 % | ||
|
IMX12-AO |
X20AO2632, B&R X20 X20AO4632, B&R X20 X20AO2437, B&R X20 |
±0,15 % |
±0,30 % | |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S, MINI MCR-2-RPSS-I-I |
±0,15 % |
±0,35 % | ||
|
MINI MCR-SL-RPSS-I-I |
±0,25 % |
±0,50 % | ||
|
Погрешность нормирована для номинальной статической характеристики Pt100 и диапазона от -50 до +150 °С. Примечания
| ||||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (сила постоянного тока от 4 до 20 мА) |
IMX12-AI |
AI-32A |
±0,15 % |
±0,20 % |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
±0,15 % |
±0,30 % | ||
|
KFD2-STC4-1.20 |
±0,20 % |
±0,25 % | ||
|
IM33-12EX-HI/24VDC, MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,20 % |
±0,30 % | ||
|
MACX MCR(-EX)-SL-RPSSI-I, MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI |
±0,20 % |
±0,45 % | ||
|
SCA-II-11-Ex |
±0,25 % |
±0,40 % | ||
|
MINI MCR-SL-RPSS-I-I, KCD2-STC-1 |
±0,25 % |
±0,45 % | ||
|
Аналоговый вход (напряжение постоянного тока) |
ACT20M, ACT20M-BAI-2AO-S, ACT20M-AI-2AO-S |
AI-32A |
±0,15 % |
±0,30 % |
|
MINI MCR-2-U-I4, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,20 % |
±0,30 % | ||
|
MACX MCR-UI-UI, MINI MCR-SL-U-I-4 |
±0,20 % |
±0,45 % | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651 2009) |
IM34-12EXCRI/K63 |
AI-32A |
±0,15 % |
±0,25 % |
|
IMX12-TI |
±0,20 %* |
±0,25 %* | ||
|
ACT20X-HTI-SAO-S |
±0,20 %* |
±0,30 %* | ||
|
MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I |
±0,20 % |
±0,45 % | ||
|
SCA-RI-11-Ex |
* ±0,35 % |
* ±0,50 % | ||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый выход (сила постоянного тока от 4 до 20 мА) |
IMX12-AO |
AO-31A |
±0,20 % |
±0,30 % |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
±0,20 % |
±0,35 % | ||
|
MINI MCR-2-RPSS-I-I |
±0,25 % |
±0,35 % | ||
|
MINI MCR-SL-RPSS-I-I |
±0,30 % |
±0,50 % | ||
|
Погрешность нормирована для номинальной статической характеристики Pt100 и диапазона от -50 до +150 °С. Примечания
| ||||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый вход (сила постоянного тока от 4 до 20 мА) |
IMX12-AI |
AI XX 041 |
±0,10 % |
±0,15 % |
|
IM33-12EX-HI/24VDC, KFD2-STC4-1.20 |
±0,15 % |
±0,20 % | ||
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
±0,10 % |
±0,25 % | ||
|
MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,15 % |
±0,25 % | ||
|
MACX MCR(-EX)-SL-RPSSI-I, MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI |
±0,15 % |
±0,40 % | ||
|
SCA-II-11-Ex |
±0,20 % |
±0,35 % | ||
|
KCD2-STC-1 |
±0,25 % |
±0,40 % | ||
|
MINI MCR-SL-RPSS-I-I |
±0,25 % |
±0,45 % | ||
|
Аналоговый вход (напряжение постоянного тока) |
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
AI XX 041 |
±0,10 % |
±0,25 % |
|
MINI MCR-2-U-I4, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C) |
±0,15 % |
±0,25 % | ||
|
MACX MCR-UI-UI MINI MCR-SL-U-I-4 |
±0,15 % |
±0,40 % | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) |
IMX12-TI, IM34-12EXCRI/K63 |
AI XX 041 |
* ±0,15 % |
±0,20 %* |
|
ACT20X-HTI-SAO-S |
±0,15 %* |
±0,25 %* | ||
|
MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I |
±0,15 % |
±0,40 % | ||
|
SCA-RI-11-Ex |
±0,35 %* |
±0,50 %* | ||
|
Тип сигнала |
Тип измерительного преобразователя (искробезопасного барьера) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой приведенной погрешности | |
|
основной |
в рабочих условиях | |||
|
Аналоговый выход (сила постоянного тока от 4 до 20 мА) |
IMX12-AO |
AO XX 011 |
±0,15 % |
±0,20 % |
|
ACT20M-AI-AO-S, ACT20M-AI-2AO-S |
±0,15 % |
±0,25 % | ||
|
MINI MCR-2-RPSS-I-I |
±0,15 % |
±0,30 % | ||
|
MINI MCR-SL-RPSS-I-I |
±0,25 % |
±0,45 % | ||
|
Погрешность нормирована для номинальной статической характеристики Pt100 и диапазона от -50 до +150 °С. Примечания
| ||||
сопротивления по ГОСТ 6651-2009 выбираются и настраиваются в соответствии с заказом (конструкторской и/или проектной документацией), описанием типа и эксплуатационной документацией на измерительный преобразователь (искробезопасный барьер).
Таблица 16 - Основные технические характеристики ШТМ
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 20 до 80, без конденсации влаги |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +45 |
|
- относительная влажность, % |
от 20 до 80, без конденсации влаги |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220^2 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВ^А, не более |
1 |
|
Габаритные размеры (без цоколя), мм, не более: | |
|
- ширина |
1200 |
|
- глубина |
800 |
|
- высота |
2050 |
|
Масса, кг, не более |
320 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплектность ШТМ представлена в таблице 17.
Таблица 17 - Комплектность ШТМ
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительно-вычислительные ШТМ |
- |
1 шт. |
|
Комплект эксплуатационной документации (паспорт, руководство по эксплуатации) |
- |
1 экз. |
|
Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные ШТМ. Методика поверки |
МП 1602/1-311229-2017 |
1 экз. |
Поверка
осуществляется по документу МП 1602/1-311229-2017 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные ШТМ. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 16 февраля 2017 г.
Основное средство поверки:
- калибратор многофункциональный MC5-R-IS (регистрационный номер 22237-08): диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон воспроизведения напряжения постоянного тока от минус 2,5 до 10,0 В, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 0,1 мВ); диапазон воспроизведения сопротивления от 1 до 4000 Ом, пределы допускаемой основной погрешности воспроизведения ±0,04 % показания или ±30 мОм (выбирается большее значение); диапазон измерений силы постоянного тока от минус 100 до 100 мА, пределы допускаемой основной погрешности измерений ±(0,02 % показания + 1,5 мкА).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ШТМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ШТМ.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным ШТМ
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений.
Метрологическое обеспечение измерительных систем. Основные положения
ТУ 4389-001-04668367-2014 Шкаф линейной телемеханики ШТМ-(п). Технические условия
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Адрес: 603950, г. Нижний Новгород, переулок Гранитный, дом 4/1
Телефон: (831) 438-22-00, факс: (831) 438-22-05
Web-сайт: http://uppervolga.transneft.ru
E-mail: referent@tvv.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
