Изменения в описание типа на весы крановые тензометрические встраиваемые ВКТ «КОВШ»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые тензометрические встраиваемые ВКТ «КОВШ»

Весы крановые тензометрические встраиваемые ВКТ «КОВШ» (далее - весы) предназначены для статического измерения массы различных грузов, транспортируемых мостовыми, козловыми и другими видами кранов.

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений в единицах массы на дисплее индикатора или панели оператора.

Конструктивно весы состоят из весоизмерительного механизма (далее - ВМ), включающего в себя от одного до четырех весоизмерительных модулей, и шкафа измерительного (далее - ШИ), выполняющего функции весоизмерительного прибора, расположенного в кабине машиниста крана.

ВМ весов встраивается под верхние блоки полиспаста (или уравнительные ролики) механизма подъема крана. Полиспаст состоит из блоков нижних и верхних и приводного барабана. Блоки верхние и приводной барабан устанавливаются на раме тележки главного подъема крана, а блоки нижние - на траверсе (или крюке). Канаты запасовываются по определенной схеме: один конец каната сматывается/наматывается на приводном барабане. При нагружении грузозахватных органов механизма подъема усилие через канаты и верхние блоки передается от грузоприемного устройства на датчики в составе ВМ.

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов ВКТ «КОВШ»

Общий вид ВМ весов, включающего в себя два весоизмерительных модуля, представлен на рисунке 2.

Рисунок 2 - Общий вид ВМ весов ВКТ «КОВШ»

В весах применяются датчики весоизмерительные тензорезисторные:

• - RTN (госреестр № 21175-13) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• - BSS (госреестр № 51261-12) производства фирмы «CAS Corporation», Корея;

• - WBK (госреестр № 56685-14) производства фирмы «CAS Corporation», Корея;

• - С16А (госреестр № 60480-15) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.

ШИ имеет следующие варианты исполнения: производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия;

• - на базе прибора весоизмерительного Микросим М0601-БМ-2 (госреестр №55918-13) производства ООО НПП «МЕТРА» Россия;

• - на базе модуля многофункционального SIWAREX CS (госреестр № 50385-12) и устройства распределенного ввода-вывода SIMATIC ET200S (госреестр № 22734-11), панели оператора SIMATIC ОР-77В (или серии SIMATIC Basic Panel) производства фирмы «Siemens AG», Германия;

• - на базе устройства обработки аналоговых данных AED9101/AD103C (госреестр № 57117-14) производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, контроллеров 1-7188 (госреестр № 50676-12) производства фирмы «1СР DAS Со., Ltd.», Тайвань, панели оператора DELTA производства фирмы Delta Electronics, Inc., Тайвань.

ШИ имеет дополнительные опции: наличие каналов связи, подогрев.

Конструктивное исполнение ШИ может быть со встроенной или выносной панелью оператора.

ШИ осуществляет следующие функции:

• - преобразование и обработка данных от тензорезисторных датчиков;

• - выполнение необходимых настроек весов;

• - диагностика весов;

• - отображение данных измерения массы груза.

Общий вид ШИ различных исполнений представлен на рисунке 3, панелей оператора - на рисунке 4.

Панель оператора SIMATIC ОР-77В

Рисунок 4 - Общий вид панелей оператора

Для предотвращения несанкционированного доступа к изменению параметров настройки и юстировки приборы весоизмерительные WE2111 и Микросим М0601-БМ-2, модуль многофункциональный SIWAREX CS и устройство обработки аналоговых данных AED9101/AD103C, встроенные в ШИ, пломбируются пломбой или разрушаемой наклейкой со штрих-кодом. Места пломбировки представлены на рисунках 5,6, 7, 8, 9.

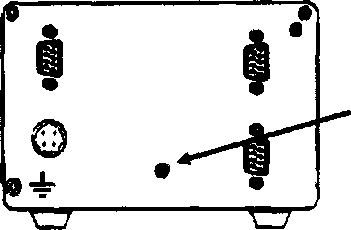

Рисунок 5 - Место пломбирования прибора Микросим М0601-БМ-2 (пломба устанавливается на винт безопасности на обратной стороне)

Рисунок 6 - Место пломбирования прибора WE2111, встроенного в ШИ (наносится разрушаемая наклейка справа от вспомогательной клавиатуры)

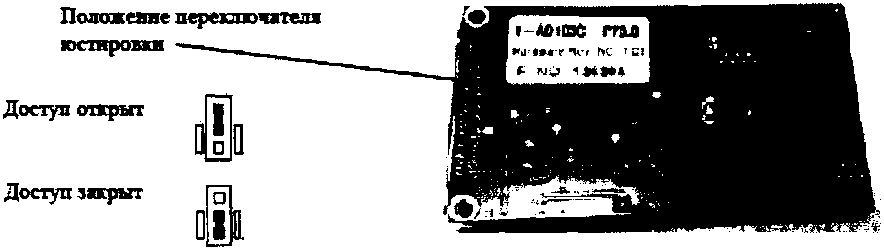

Рисунок 7 - Место пломбирования переключателя юстировки устройства обработки аналоговых данных AD103C (наносится разрушаемая наклейка на скрытый свитч-переключатель преобразователя AD103C)

Рисунок 8 - Место пломбирования корпуса устройства обработки аналоговых данных AED9101 (пломбы устанавливаются на передней панели корпуса AED, встроенного в ШИ)

Рисунок 9 - Место пломбирования модуля SIWAREX CS, встроенного в ШИ (разрушаемая наклейка наносится на встроенный переключатель)

Приборы весоизмерительные WE2111, Микросим М0601-БМ-2, модуль многофункциональный SIWAREX CS и устройство обработки аналоговых данных AED9101/AD103C имеют встроенное программное обеспечение (далее по тексту - ПО), которое идентифицируется по номеру версии. Номер версии ПО доступен к просмотру на дисплее прибора весоизмерительного или на панели оператора.

Доступ к параметрам настройки весов возможен только при нарушении пломбы или разрушаемой наклейки и, в зависимости от исполнения весов, изменения положения переключателя настройки.

Дополнительно защита программных настроек от несанкционированных вмешательств и изменений обеспечивается введением пароля и отображением на экране контрольного числа. Любое изменение программных настроек, влияющих на показания весов, выполняется только при вводе пароля и приводит к автоматическому изменению контрольного числа. Контрольное число должно быть зафиксировано в свидетельстве о поверке весов.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защищённости ПО и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011..........................................III (средний)

Значения максимальной нагрузки весов (Мах), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (п), интервалы взвешивания и пределы допускаемой погрешности (тре) при первичной поверке для весов с одним диапазоном взвешивания приведены в таблице 2, для весов с двумя диапазонами взвешивания в таблице 3.

Таблица 2 - Метрологические характеристики весов с одним диапазоном взвешивания

Таблица 3 ■ Mi

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

_ С16А..........................................................................................от минус 50 до + 50

Диапазон рабочих температур для ШИ, °C, на базе:

• - прибора весоизмерительного WE2111......................................................от минус 10 до + 40

• - прибора весоизмерительного Микросим М0601-БМ-2.....................от минус 35 до + 40

• - модуля SIWAREX CS...................................................................................от минус 10 до + 60

• - устройства обработки аналоговых данных AED9101/AD103C..................от минус 10 до + 40

Параметры электрического питания весов от сети переменного тока:

• - напряжение, В..........................................................................................от 187 до 242

• - частота, Гц...................................................................................................от 49 до 51

Потребляемая мощность, В-A, не более

...................................................................500

Габаритные размеры ВМ весов (длина х ширина х высота), м:

• - одномодульные.................................

• - двухмодульные..........................................

• - трехмодульные.................................

• - четырехмодульные......................................

Масса ВМ весов, т, не более.........................

Вероятность безотказной работы за 2000 ч Срок службы, лет, не менее....................

наносится:

• - фотохимическим способом на маркировочную табличку, расположенную на ШИ или на ВМ;

• - типографским способом на титульный лист Руководства по эксплуатации.

В комплект поставки входят:

• 1. Весы крановые тензометрические встраиваемые ВКТ «КОВШ».

• 2.  Эксплуатационная документация на весы крановые тензометрические встраиваемые ВКТ «КОВШ».

• 3. Комплект документации на оборудование, входящее в состав ШИ.

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», Приложение ДА.

Основное поверочное оборудование - эталоны массы 4 разряда в соответствии с ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

изложены в руководстве по эксплуатации ЭВ.427427.006 РЭ.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».

Изготовитель

Непубличное акционерное общество «ЭТАЛОН ВЕСПРОМ»

(НАО «ЭТАЛОН ВЕСПРОМ»)

ИНН 7453087740

Адрес: 454006, г. Челябинск, ул. Российская, 1

Телефон: (351)2113325; Факс: (351)2113325

E-mail: vesprom@etalon-vesprom.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Тел. (383) 210-08-14, факс (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
