Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «28» октбря 2019 г. № 2581

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики ультразвуковые OPTISONIC 3400

Расходомеры-счётчики ультразвуковые OPTISONIC  3400 предназначены для

измерений объёмного расхода и объёма жидкости и сжиженных газов.

Принцип действия расходомеров-счётчиков ультразвуковых OPTISONIC 3400 основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока жидкости и против него. Далее рассчитываются объёмный расход, массовый расход, скорость потока, скорость звука в жидкости и определяется направление потока.

Расходомеры-счётчики ультразвуковые OPTISONIC 3400 состоят из отрезка трубы с вмонтированными в него ультразвуковыми приёмо-передатчиками (первичный преобразователь расхода OPTISONIC 3000 далее ППР) и преобразователя сигналов UFC 400 (далее преобразователь сигналов). Расходомеры-счётчики ультразвуковые OPTISONIC 3400 производятся в компактном      исполнении      - OPTISONIC 3400 С, когда

преобразователь сигналов крепится непосредственно на ППР и представляет собой моноблок, и в раздельном исполнении - OPTISONIC 3400 F, когда преобразователь сигналов крепится отдельно и соединён с ППР кабелем длиной до 30 метров. Возможен вариант исполнения OPTISONIC 3400 с двумя и более преобразователями сигналов и сдвоенными (или более) ППР. Также есть расширенное температурное исполнение OPTISONIC 3400 F/XXT, криогенное исполнение OPTISONIC 3400 F/LT, исполнение для высоковязких жидкостей OPTISONIC 3400 С/F HV и исполнение с обогревающим кожухом OPTISONIC 3400 F HJ.

Расходомеры-счётчики ультразвуковые OPTISONIC 3400 имеют следующие варианты подсоединения к трубопроводу:

• -    фланцевое;

• -    с присоединительными штуцерами;

• -     с кромкой под приварку.

В расходомерах-счётчиках ультразвуковых OPTISONIC 3400 предусмотрена возможность измерения потока жидкости как в прямом, так и в обратном направлениях.

Расходомеры-счётчики ультразвуковые OPTISONIC 3400, в зависимости от исполнения, могут оснащаться аналоговым входом/выходом, частотным (импульсным) выходом, дискретным входом/выходом, интерфейсами Modbus, HART, PROFIBUS и Foundation Fieldbus.

Общий вид средства измерений представлен на рисунке 1.

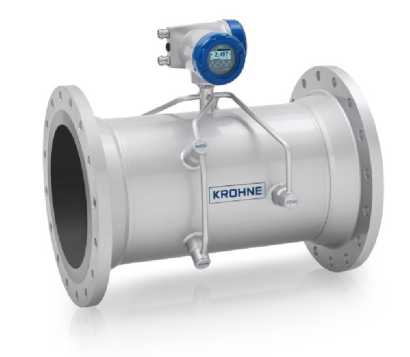

a) OPTISONIC 3400 C (фланцевое соединение)

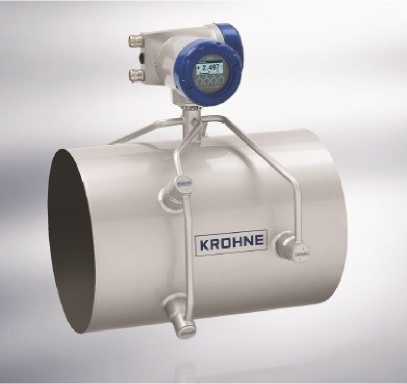

б) OPTISONIC 3400 C (соединение под приварку)

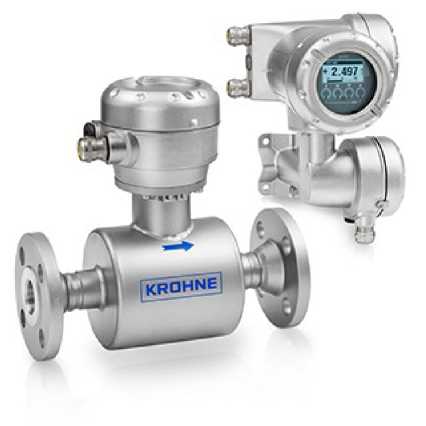

в) OPTISONIC 3400 F

Рисунок 1- Общий вид средства измерений

Пломбирование расходомеров-счётчиков ультразвуковых OPTISONIC 3400 предусмотрено.

Внутреннее программное обеспечение (ПО) выполняет функции расчёта объёмного расхода, массового расхода, скорости потока, скорости звука в жидкости, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы.

Уровень защиты программного обеспечения «средний», в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносят на шильд электронного блока расходомера-счётчика ультразвукового OPTISONIC 3400 методом шелкографии и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу РТ-МП-5750-449-2019 «ГСИ. Расходомеры-счётчики ультразвуковые OPTISONIC 3400. Методика поверки», утверждённому ФБУ «Ростест -Москва» 12 августа 2019 г.

Основные средства поверки:

-рабочий эталон 2-го разряда в соответствии с ГПС (части 1 и 2), утвержденной приказом Росстандарта № 256 от 07.02.2018 г;

-установка трубопоршневая 2-го разряда (ТПУ), входящая в состав СИКН (стационарная) или передвижная (ЭПУ), в том числе компакт-прувер, ПГ воспроизводимого объёма ±0,05 %;

-секундомер электронный «Интеграл С-01» (Регистрационный номер в Федеральном информационном фонде 44154-16);

-расходомер жидкости ультразвуковой «Fluxus», модель ADM 6725 (Регистрационный номер в Федеральном информационном фонде 29099-05);

-счетчик жидкости ультразвуковой ALTOSONIC 5 (ПР из состава СИКН) (Регистрационный номер в Федеральном информационном фонде 65641-16), диапазон измерений объемного расхода должен соответствовать диапазону поверяемого расходомера, погрешность ±0,15 %

-термометр цифровой малогабаритный ТЦМ 9410 (Регистрационный номер в Федеральном информационном фонде 32156-06);

-частотомер электронно-счетный Ч3-88 (Регистрационный номер в Федеральном информационном фонде 41190-09);

-калибратор многофункциональный MC5-R (Регистрационный номер в Федеральном информационном фонде 22237-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-005-33530463-2013 Расходомеры-счётчики ультразвуковые OPTISONIC 3400. Технические условия

Техническая документация «KROHNE Altometer B.V.», Нидерланды

Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)

ИНН 6318107839

Адрес: 443004, Самарская область, Волжский район, посёлок Верхняя Подстёпновка, д. 2 Телефон: +7 (846) 230-03-70, +7 (846) 230-03-11

Web-сайт: www.krohne.ru

«KROHNE Altometer B.V.», Нидерланды

Адрес: Kerkeplaat, 14

3313LC Dordrecht, Postbus 110, 3300AC Dordrecht, the Netherlands

Телефон: +31 (0) 78 630 6300

Факс: +31 (0) 78 630 6390

Web-сайт: http://ru.krohne.com

E-mail: administrator@krohne-altometer.nl

Общество с ограниченной ответственностью «КРОНЕ Инжиниринг»

(ООО «КРОНЕ Инжиниринг»)

ИНН 7716526213

Адрес: 443004, Самарская область, Волжский район, Поселок Верхняя Подстепновка, д. 2 Телефон: +7 (846) 230-04-70

Факс: +7 (846) 230-03-13

Web-сайт: www.krohne.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест - Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., 31 Телефон: +7 (495) 544-00-00

Email: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

28 октября 2019 г.                                                     2581

Москва

О переоформлении свидетельств об утверждении типа средства измерений № 55995 и № 55996 «Расходомеры - счетчики ультразвуковые OPTISONIC 3400» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г, № 53732) (далее - Административный регламент), и в связи с обращениями ООО «КРОНЕ Инжиниринг» от 1 октября 2019 г. № HTIH.SMR.24175.19.01.И24175 и № HTIH.SMR.24168.19.01.И24168 приказываю:

• 1. Внести изменения в описание типа на расходомеры - счетчики ультразвуковые OPTISONIC 3400, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57762-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу РТ-МП-5750-449-2019 «ГСИ. Расходомеры - счетчики ультразвуковые OPTISONIC 3400. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 августа 2019 г., и распространить действие документа на расходомеры - счетчики ультразвуковые OPTISONIC 3400, находящиеся в эксплуатации.

• 3. Переоформить свидетельства об утверждении типа № 55995 и № 55996 «Расходомеры - счетчики ультразвуковые OPTISONIC 3400», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 57762-14, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  С.С. Голубев
