ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов SMB100A с опциями В112, B112L, B120, B120L, B140, B140L
Генераторы сигналов SMB100A с опциями В112, B112L, B120, B120L, B140, B140L предназначены для формирования СВЧ колебаний в диапазоне частот от 9 кГц до 40,0 ГГц.
Принцип работы генераторов сигналов SMB100A основан на формировании синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором.
Конструктивно генераторы сигналов SMB100A выполнены в виде портативного прибора настольного исполнения. На передней панели находятся цифровое табло, разъемы и
кнопки управления.
Опции генераторов сигналов SMB100A отличаются диапазоном частот и функцио-
нальными возможностями. Генераторы сигналов SMB100A имеют возможность совместной
работы с ПЭВМ через интерфейсы IEEE 488, USB, LAN, TCP/IP.
Общий вид генераторов сигналов SMB100A, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место
Место
нанесения
знака
поверки
RO*oe*scHW»wz swa icoA skswal se*jeb*tqr -mi <-■<.■
[йИМВ| им!*, d
Я я я я
ЯИЯ 0
ИЯЯ 0
ЯЯЯ 0
нанесения
знака
утверждения
типа
(■
Рисунок 1 - Общий вид средства измерений

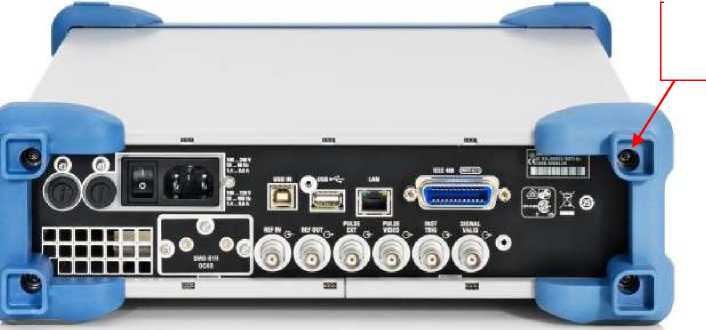

Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) «R&S SMB100A firmware» предназначено для управления режимами работы генераторов сигналов SMB 100A.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«R&S SMB100A firmware» |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.10.237.18 |
|
Цифровой идентификатор ПО |
01119BDF |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, в зависимости от опций, Гц | |
|
- опции B112, B112L |
от 105 до 12,7409 |
|
- опции B120, B120L |
от 105 до 20^109 |
|
- опции B140, B140L |
от 105 до 40309 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Пределы допускаемой относительной погрешности установки частоты, | |
|
в зависимости от опций: | |
|
- штатно |
±1-10-6 |
|
- опция B1 |
±1-10-7 |
|
- опция B1H |
±3-10-8 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, в зависимости от опций и диапазона частот, дБмВт: опция B112: | |
|
- от 0,2 до 1 МГц включ. |
от -120 до 6 |
|
- свыше 0,001 до 12,75 ГГц включ. |
от -120 до 18 |
|
опция B112 с защитой от отраженной мощности В30: | |
|
- от 0,2 до 1 МГц включ. |
от -120 до 5 |
|
- свыше 0,001 до 12,75 ГГц включ. |
от -120 до 15 |
|
опция B112L: | |
|
- от 0,2 до 1 МГц включ. |
от -5 до 10 |
|
- свыше 0,001 до 12,75 ГГц включ. |
от -5 до 18 |
|
опция B112L с защитой от отраженной мощности В30: | |
|
- от 0,2 до 1 МГц включ. |
от -5 до 9 |
|
- свыше 0,001 до 12,75 ГГц включ. |
от -5 до 15 |
|
опция B120: | |
|
- от 0,2 до 10 МГц включ. |
от -120 до 5 |
|
- свыше 10 до 50 МГц включ. |
от -120 до 10 |
|
- свыше 0,05 до 20 ГГц включ. |
от -120 до 11 |
|
опция B120 повышенной мощности В31: | |
|
- от 0,2 до 10 МГц включ. |
от -120 до 5 |
|
- свыше 10 до 50 МГц включ. |
от -120 до 10 |
|
- свыше 0,05 до 20 ГГц включ. |
от -120 до 16 |
|
опция B120L: | |
|
- от 0,2 до 10 МГц включ. |
от 0 до 5 |
|
- свыше 10 до 50 МГц включ. |
от 0 до 10 |
|
- свыше 0,05 до 20 ГГц включ. |
от 0 до 14 |
|
опция B120L повышенной мощности В31: | |
|
- от 0,2 до 10 МГц включ. |
от 0 до 5 |
|
- свыше 10 до 50 МГц включ. |
от 0 до 10 |
|
- свыше 50 до 100 МГц включ. |
от 0 до 16 |
|
- свыше 0,1 до 20 ГГц включ. |
от 0 до 19 |
|
опция B140: | |
|
- от 0,2 до 10 МГц включ. |
от -120 до 5 |
|
- свыше 0,01 до 40 ГГц включ. |
от -120 до 8 |
|
опция B140 повышенной мощности В32: | |
|
- от 0,2 до 10 МГц включ. |
от -120 до 5 |
|
- свыше 10 до 50 МГц включ. |
от -120 до 9 |
|
- свыше 0,05 до 40 ГГц включ. |
от -120 до 13 |
|
опция B140L: | |
|
- от 0,2 до 10 МГц включ. |
от 0 до 5 |
|
- свыше 10 до 50 МГц включ. |
от 0 до 9 |
|
- свыше 0,05 до 40 ГГц включ. |
от 0 до 11 |
|
опция B140L повышенной мощности В32: | |
|
- от 0,2 до 10 МГц включ. |
от 0 до 5 |
|
- свыше 10 до 50 МГц включ. |
от 0 до 9 |
|
- свыше 0,05 до 40 ГГц включ. |
от 0 до 16 |
|
Примечание: дБмВт - дБ относительно 1 мВт |
Продолжение таблицы 2
|
1 |
2 | |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | |
|
Пределы допускаемой установки уровня выходного сигнала, в зависи- | ||
|
мости от частоты, дБ: | ||
|
- от 0,2 до 3000 МГц включ. |
±0,7 | |
|
- свыше 3 до 20 ГГц включ. |
±1,1 | |
|
- свыше 20 до 40 ГГц включ. |
±1,2 | |
|
Предел допускаемого значения КСВН выхода ВЧ |
2,0 | |
|
Волновое сопротивление, Ом |
50 | |
|
Тип разъема, в зависимости от опций: | ||
|
- опции B112, B112L, B120, В120L |
3,5 мм «розетка» | |
|
- опция B140, В140L |
2,92 мм «розетка» | |
|
Параметры спектра выходного сигнала в режиме непрерывных колебаний | ||
|
Уровень гармонических составляющих при уровне выходного сигнала |
-30 | |
|
менее 10 дБмВт, дБн, не более | ||
|
Спектральная плотность мощности фазовых шумов при отстройке от | ||
|
несущей на 20 кГц, на частотах, дБн/Гц, не более: | ||
|
100 МГц |
-141 | |
|
1 ГГц |
-122 | |
|
2 ГГц |
-116 | |
|
3 ГГц |
-112 | |
|
4 ГГц |
-110 | |
|
6 ГГц |
-106 | |
|
10 ГГц |
-102 | |
|
20 ГГц |
-96 | |
|
40 ГГц |
-90 | |
|
Параметры выходного сигнала в режиме амплитудной модуляции (при внутреннем и | ||
|
внешнем источнике модуляции) | ||
|
Диапазон установки коэффициента амплитудной модуляции (Кам), % |
от 0 до 100 | |
|
Дискретность установки Кам, % |
0,1 | |
|
Пределы допускаемой погрешности установки Кам для частоты модуляции 1 кГц, % |
±(0,04-Кам+1) | |
|
Коэффициент гармоник огибающей для частоты модуляции 1 Кам=80 %, %, не более |
кГц и |
3 |
|
Параметры выходного сигнала в режиме частотной модуляции (при внутреннем и | ||
|
внешнем источнике модуляции) | ||
|
Диапазон установки девиации частоты, Г ц |
от 1 до 128406 | |
|
Дискретность установки девиации частоты ^дев) |
0,0002^дев | |
|
Пределы допускаемой погрешности установки девиации частоты £цев для частоты модуляции 1 кГц, Гц: | ||
|
- для внутреннего источника |
±(0,02Гдев+20) | |
|
- для внешнего источника |
±(о,03Гдев+2о) | |
|
Коэффициент гармоник огибающей для частоты модуляции 1 кГц, %, не более |
0,2 | |
|
Примечание: дБн - дБ относительно уровня несущей | ||
|
дБн/Гц - дБ относительно уровня несущей, приведенное к полосе пропускания 1 Гц | ||
Продолжение таблицы 2
|
1 |
2 |
|
Параметры выходного сигнала в режиме импульсной модуляции - опция К21 (при внутреннем и внешнем источнике модуляции) | |
|
Коэффициент подавления в паузе, дБ, не менее |
80 |
|
Время нарастания, нс, не более |
20 |
|
Частота следования импульсов, МГц |
от 0 до 25 |
|
Параметры внутреннего модулирующего генератора | |
|
Диапазон частот, Гц:
|
от 0,1 до 106 от 0,1 до 2М04 |
|
Дискретность установки частоты, Г ц |
0,1 |
|
Диапазон установки уровня напряжения на выходе НЧ (U) при нагрузке более 10 кОм, В |
от 0,001 до 3 |
|
Пределы допускаемой погрешности установки уровня НЧ на частоте 1 кГц, В |
±(0,01-U+0,003) |
|
Коэффициент гармоник синусоидального сигнала НЧ для частот менее 100 кГц, %, не более |
0,1 |
|
Параметры внутреннего импульсного генератора - опции К23, К27 | |
|
Вид импульса:
|
одиночный, парный программируемая длительность импульсов, время между импульсами, последовательность |
|
Режим синхронизации |
автоматический, внешний |
|
Диапазон установки периода, с |
от 4-10-8 до 85 |
|
Дискретность установки периода, нс |
10 |
|
Диапазон установки длительности, с |
от 10-8 до 1 |
|
Дискретность установки длительности, нс |
10 |
|
Диапазон установки задержки при внешней синхронизации, с |
от 10-8 до 1 |
|
Дискретность установки задержки при внешней синхронизации, нс |
10 |
|
Время нарастания, нс, не более |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока с частотой (50±5) Гц, В |
230±23 |
|
Потребляемая мощность, ВА, не более |
120 |
|
Габаритные размеры (ширина х высота х глубина) мм, не более |
344х112х418 |
|
Масса, кг, не более |
5,6 |
|
Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре плюс 25 °С, % |
от 0 до +55 от 30 до 80 |
наносится на переднюю панель генератора сигналов SMB100A методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
SMB 100A с опциями В112, В112Ц B120, B120L, B140, B140L |
1 шт. |
|
Опции к генератору |
B1, B1H, B30, B31, B32, K21, K23, K27 |
по заказу |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 50188-12 |
1 экз. |
осуществляется по документу МП 50188-12 «Инструкция. Генераторы сигналов SMB100A с опциями В112, В112L, B120, B120L, B140, B140L фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 15 февраля 2012 г.
Основные средства поверки:
комплект для измерений соединителей коаксиальных КИСК-7 (регистрационный номер в Федеральном фонде № 9864-85);
частотомер электронно-счетный 53152А (регистрационный номер в Федеральном фонде № 26949-04);
частотомер электронно-счетный вычислительный Ч3-64 (регистрационный номер в Федеральном фонде № 9135-83);
стандарт частоты и времени водородный Ч1-76А (регистрационный номер в Федеральном фонде № 23671-02);
ваттметр поглощаемой мощности М3-93 (регистрационный номер в Федеральном фонде № 11480-88);
ваттметр N1913A с преобразователем \8487А (регистрационный номер в Федеральном фонде № 44731-10);
установка для средств измерений девиации частоты РЭЕДЧ-1 (регистрационный номер в Федеральном фонде № 35596-07);
установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ (регистрационный номер в Федеральном фонде № 34595-07);
прибор для поверки аттенюаторов Д1-13А (регистрационный номер в Федеральном фонде № 9257-83);
аттенюатор волноводный поляризационный Д3-27 (регистрационный номер в Федеральном фонде № 2618-70);
аттенюатор волноводный поляризационный Д3-34А (регистрационный номер в Федеральном фонде № 3720-73);
аттенюатор Д3-35А (регистрационный номер в Федеральном фонде № 4009-73);
аттенюатор поляризационный Д3-37 (регистрационный номер в Федеральном фонде № 6188-77);
анализатор спектра R&S FSP 40 (регистрационный номер в Федеральном фонде № 26744-09);
вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном фонде № 31773-06);
измеритель нелинейных искажений СК6-13 (регистрационный номер в Федеральном фонде № 10227-85);
осциллограф цифровой запоминающий WaveRunner 104Xi (регистрационный номер в Федеральном фонде № 34872-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на верхнюю панель генераторов сигналов SMB100A в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMB100A с опциями В112, B112L, B120, B120L, B140, B140LТехническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 385 01 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»),
Адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менде-леево, Главный лабораторный корпус
Телефон/факс: +7 (495) 744-81-12
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
21 августа 2018 г.
1730
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 46906 «Генераторы сигналов SMB100A с опциями В112, B112L, В120, B120L, В140, B140L» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями представительства фирмы «РОДЕ И ШВАРЦ ГМБХ и КО. КГ» б/д № D10106/01-08 приказываю:
-
1. Внести изменения в описание типа на генераторы сигналов SMB100A с опциями В112, B112L, В120, B120L, В140, B140L, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50188-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 46906 «Генераторы сигналов SMB100A с опциями В112, B112L, В120, B120L, В140, В140L», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50188-12, в связи с добавлением нового изготовителя - «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия.
3. Управлению метрологии (Д.В. Тоголов);-ФГ¥П «ВПИИМС» (А.Ю. регламентом
Кузин) обеспечить в с< ютв«?даКЖ^ оформление свидетельства z и выдачу его
юридическому лицу или иь
4. Контроль за исполв з 1 собой.
Каму выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Заместитель Руководителя
С.С.Голубев
