ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

__2О24 г. № __^1

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Счётчики воды крыльчатые

МП РТ 22712015 с изменением №1

9

ГОСТ Р 8.10122022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» октября 2024 г. № 2381

Регистрационный № 65581-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики вибрации ИВД-2

Датчики вибрации ИВД-2 (далее-датчики) предназначены для измерений воздушного зазора торцом чувствительной части датчика и поверхностью контролируемого объекта.

Принцип действия датчика основан на преобразовании расстояния между торцом чувствительной части датчика и поверхностью контролируемого объекта в электрический сигнал. Затем, с помощью АЦП микроконтроллера, сигнал преобразовывается в цифровую форму. Микроконтроллер формирует выходной сигнал расстояния в цифровом виде по интерфейсу RS-485 (цифровой канал) и в виде унифицированного токового сигнала от 4 до 20 мА (аналоговый канал).

Датчик представляет собой неразборную конструкцию и выполнен в виде моноблока с гильзой, на конце которой располагается чувствительный элемент (катушка индуктивности), и встроенным кабелем для внешних соединений.

Режим работы датчика - непрерывный.

Датчик имеет несколько вариантов исполнения, которые отличаются видом выходных сигналов.

Структура условного обозначения датчиков:

Датчик вибрации ИВД-2X-КyМz,

где ИВД-2 - тип датчика

Х - тип и значение формируемого сигнала:

Ц - датчик с цифровым выходом RS-485 (Modbus RTU),

В - «датчик-выключатель» с цифровым выходом RS-485 (Modbus RTU), дискретными сигналами «исправность датчика», «предупреждение» и «авария»,

Т - датчик с цифровым выходом RS-485 (Modbus RTU) и токовым выходом от 4 до 20 мА,

А - датчик с токовым выходом от 4 до 20 мА;

Ку - длина кабеля, где у - значение длины от 1,5 до 25,0 м;

Mz - длина защитного металлорукава на кабель, где z - значение длины от 0 до 20 м. Заводской номер наносится на корпус прибора методом лазерной гравировки в числовом формате.

Внешний вид датчиков вибрации ИВД-2 и место нанесения заводского номера приведены на рисунке 1.

■  \    ■ г ■   .        ЛлМИ

ПРЕДУПРЕЖДЕНИЕ ОТКРЫВАТЬ ЗАПРЕЩАЕТСЯ

ч'/к ■и, tKWhAurr SErtC-

ПРЕДУПРЕЖДЕНИЕ — ОТКРЫВАТЬ ЗАПРЕЩАЕТСЯ

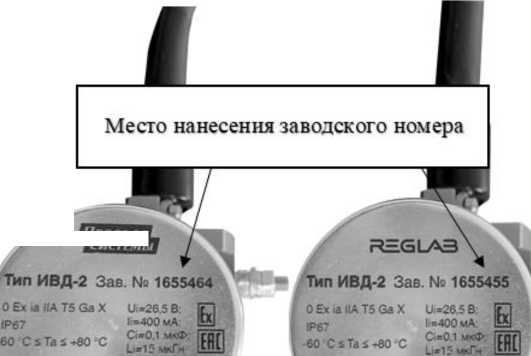

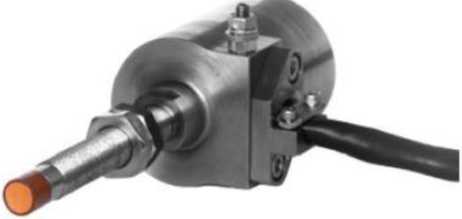

Рисунок 1 - Внешний вид датчиков вибрации ИВД-2 и место нанесения заводского номера

Программное обеспечение датчиков ИВД-2 (далее - ПО) состоит из встроенного ПО датчиков (далее ВПО) и внешнего ПО, устанавливаемого на ПК пользователя.

Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО и защищено от преднамеренных и непреднамеренных изменений ВПО паролем.

Внешнее ПО защищено паролем от преднамеренных изменений, от непреднамеренных изменений - функциями резервного копирования.

Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «средний».

Таблица 2 -

Таблица 3 - Технические

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность

приведены в эксплуатационном документе: ПБКМ.468223.001 РЭ: пункт 1.4 «Устройство и работа» и Приложения В и Г.

ТУ 4277-001-55181848-2006 «Датчик вибрации ИВД-2. Технические условия».

Общество с ограниченной ответственностью    «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Юридический адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а

Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

Web-сайт: https://prosoftsystems.ru

E-mail: info@ prosoftsystems.ru

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)

ИНН 6658551752

Юридический адрес: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2

Адрес места осуществления деятельности: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2

Телефон: +7 (343) 270-23-35

Web-сайт: https://reglab.ru

E-mail: info@reglab.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологический службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» октября 2024 г. № 2381

Регистрационный № 88501-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные Триал-1

Системы измерительные Триал-1 (далее - ИС Триал-1) предназначены для измерений линейного перемещения, момента силы, частоты вращения, силы, давления, объёмного расхода жидкости, массового расхода жидкостей и газов, виброускорения, динамического давления, разбаланса тензомоста, температуры, угла, силы постоянного и переменного электрического тока, напряжения постоянного и переменного электрического тока, частоты переменного тока, мощности, фазового сдвига между сигналами, интервалов времени, количества и частоты следования импульсов, а также для регистрации и отображения результатов измерений и расчетных величин.

ИС Триал-1 строятся на базе измерительно-вычислительного комплекса (ИВК) путем присоединения к нему первичных измерительных преобразователей (ПИП) или других средств измерения (СИ) утвержденного типа.

ИВК предназначены для измерений выходных аналоговых сигналов от ПИП в виде напряжения и силы постоянного тока, напряжения и частоты переменного тока, содержат функции измерений фазового сдвига между сигналами, интервалов времени, количества и частоты следования импульсов, а также опроса цифрового сигнала с ПИП или других СИ утвержденного типа.

ИС Триал-1 аппаратно может быть дополнена системой управления и представлять собой автоматизированную систему управления технологическим процессом реального времени и может быть применена для стендовых и натурных испытаний узлов и агрегатов машин при динамических, статических и повторно статических воздействиях на объект испытаний.

Конструктивно ИС Триал-1 представляют собой рабочее место оператора (устройство ввода-вывода), подключаемое к ПЭВМ (ноутбук) с установленным ПО «Гарис». К ПЭВМ подключается комплект телеметрический СТ030.00.00.000, к ПЭВМ подключается вторичный измерительный компонент (ВИК), который представляет собой консоль тензометрическую или блок согласования датчиков (БСД), а также к ПЭВМ подключаются другие СИ утвержденного типа. ВИК имеет настольное исполнение, либо монтируется в шкаф. К ВИК подключаются блоки нормирующих преобразователей (БНП, БНП-Е) или другие СИ утвержденного типа. К БНП-Е (БНП) подключается комплект телеметрический СТ040.00.00.000, а также к БНП-Е (БНП) подключаются ПИП утвержденного типа. Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце шкафа, запираемого ключом, а также электронного ключа безопасности.

Принцип действия измерительных трактов (ИТ) ИВК основан на преобразовании аналоговых сигналов: силы и напряжения постоянного тока, напряжения и частоты переменного тока, поступающих от ПИП в цифровой код, с последующим вычислением ПЭВМ значений физических величин, действующих на первичные преобразователи, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов. Метрологические характеристики (МХ) ИТ ИВК представлены в таблице 4.

Принцип действия измерительных функций ПО ИВК основан на математической обработке сигналов, поступающих на аналого-цифровой преобразователь, с последующим вычислением ПЭВМ значений частоты приложения нагрузки, фазового сдвига между сигналами, интервалов времени, количества импульсов, действующих на ПИП, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов. МХ измерительных функций ПО ИВК представлены в таблице 5.

Принцип действия измерительных каналов (ИК) ИС основан на подключении ПИП к ИТ ИВК с последующей индикацией ПЭВМ значений физических величин, измеренных ПИП, результаты архивируются и оформляются в виде протоколов. МХ ИК ИС приведены в таблице 6.

Состав ИК ИС приведен в таблице 1.

Таблица 1 - Состав ИК ИС

Допускается применение аналогичных (указанным в таблице 1) ПИП утвержденного типа, имеющих аналогичные технические характеристики, диапазон измерений, метрологические характеристики.

Принцип действия ИК ИС, состоящих из СИ утвержденного типа с выходными цифровыми сигналами, где ИВК используется в качестве индикатора основан на принятии пакетов протокола ModBus сетевого интерфейса RS485/232, либо Ethernet, без искажения измеренных значений, результаты дублирования измеренных значений индицируются на монитор, архивируются и оформляются в виде протоколов. Характеристики ИК ИС, состоящей из СИ утвержденного типа с выходными цифровыми сигналами, где ИВК используется в качестве индикатора представлены в таблице 7.

Состав ИК ИС, состоящих из СИ утвержденного типа с выходными цифровыми сигналами, где ИВК используется в качестве индикатора приведен в таблице 2. Допускается применение аналогичных ПИП и ВИК утвержденного типа, имеющих аналогичные технические характеристики, диапазон измерений, метрологические характеристики в рабочих диапазонах системы.

Таблица 2 - Состав ИК ИС, состоящих из СИ утвержденного типа с выходными цифровыми сигналами, где ИВК используется в качестве индикатора

Принцип действия вычисляемых ИК ИС, основан на алгебраических действиях, выполняемых ПО «Гарис» с использованием результатов измерений ИК ИС между собой в любых комбинациях или с константой. Например, если результаты измерений рассчитываются не по месту установки ПИП, а с учетом плеч рычагов или передаточных отношений.

ИВК ИС Триал-1 изготавливаются для эксплуатации в общеклиматических условиях, исполнение О4.1 по ГОСТ 15150-69 с диапазоном рабочих температур от плюс 10 до плюс 35 °С, относительной влажностью воздуха до 95 % при температуре плюс 25 °С, без предъявления требований к механическим воздействиям, пониженной влажности, изменению температуры среды и предназначена для эксплуатации в помещениях, не содержащих химически активных сред.

Общий вид стойки управления приведен на рисунке 1. Общий вид других компонентов системы представлен на рисунках 2 - 5. Заводской номер ИС Триал-1 наносится в виде цифрового кода на корпус стойки управления ИВК в виде наклейки в соответствии с рисунком 1. Знак утверждения типа наносится на корпус стойки управления ИВК в виде наклейки в соответствии с рисунком 1.

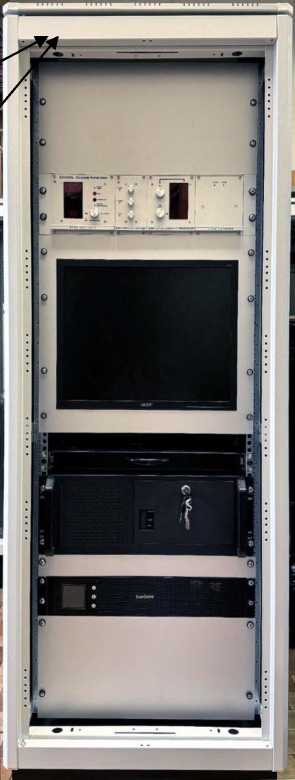

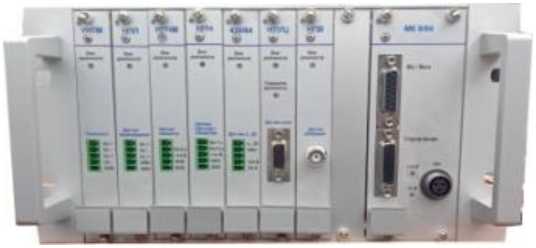

Рисунок 1 - Стойка управления

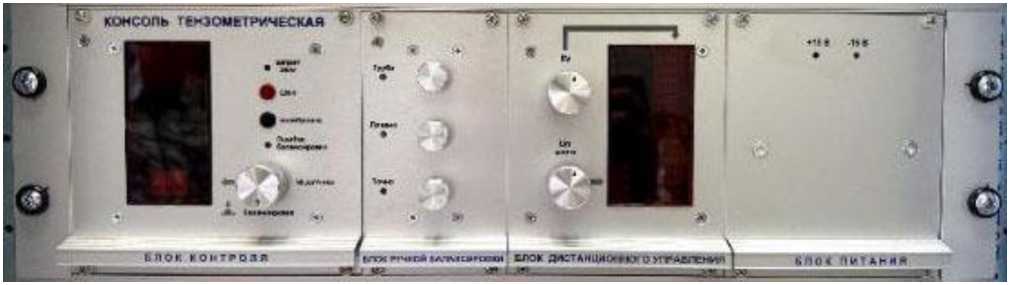

Рисунок 2 - Общий вид консоли тензометрической

Рисунок 3 - Общий вид БСД

Рисунок 4 - Общий вид БНП

Рисунок 5 - Общий вид БНП-Е

Пломбирование систем не предусмотрено.

Работа ИС Триал-1 осуществляется под управлением ПО «Гарис» в среде операционной системы «MS Windows» и обеспечивающего циклический сбор измерительной информации ИК ИС; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИТ ИВК. Для работы ИС Триал-1 ПО «Гарис» использует библиотеки, выполняющие следующие функции:

• - модуль GarisGrad.dll - фильтрация, градуировочные расчеты;

• - модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;

• - модуль GarisInterpreter.dll - интерпретатор формул для вычисляемых каналов;

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 -

обеспечения

данные

ПО «Гарис» обеспечивает измерения всех ИК в едином времени, синхронизируя его со временем операционной системы «MS Windows» при каждом включении, которая в свою очередь может синхронизировать время с сетевым доменом, информацию о точном времени который распространяет в сети TCP/IP, согласно протоколу NTP (Network Time Protocol).

ПО «Гарис» позволяет выполнять арифметические действия с использованием результатов измерений ИК ИС между собой в любых комбинациях или с константой. Например, если ПИП установлен не в точке приложения нагрузки на объект испытаний, а через систему плеч рычагов или передаточных отношений.

Таблица 4 -

ИТ ИВК

Таблица 5 -

ПО ИВК

Примечание:

ДИ - диапазон измерений;

ДП - диапазон показаний;

• - Диапазон аналоговых выходных сигналов ПИП соответствует (находится в границах) ДИ ИТ ИВК.

• - ДИ ИК соответствует ДИ ПИП.

• - Пределы допускаемой погрешности ИК нормируются к ДИ применяемого ПИП.

• - Верхняя граница диапазона измерений ИК частоты вращения определяется параметрами индукторного колеса и параметрами применяемого ПИП. Сведения о МХ ИК, о их количестве, применяемых ПИП и параметрах индукторного колеса приведены в формуляре ИС.

-ДП ИК разбаланса тензомоста настраивается на показания физических величин: силы, изгибающего и крутящего момента силы, механического напряжения и т.д. Погрешность ИК нормируется к ВП настроенного ДИ.

Таблица 7 - Метрологические характеристики ИК, состоящих из СИ утвержденного типа, где ИВК используется в качестве индикатора и не вносит погрешность в измерения

Примечание:

ДИ - диапазон измерений;

ДП - диапазон показаний;

• - Диапазон аналоговых выходных сигналов ПИП соответствует (находится в границах) ДИ ИТ ИВК.

• - ДИ ИК соответствует ДИ ПИП.

• - Пределы допускаемой погрешности ИК нормируются к ДИ применяемого ПИП.

• - Верхняя граница диапазона измерений ИК частоты вращения определяется параметрами индукторного колеса и параметрами применяемого ПИП. Сведения о МХ ИК, о их количестве, применяемых ПИП и параметрах индукторного колеса приведены в формуляре ИС.

-ДП ИК разбаланса тензомоста настраивается на показания физических величин: силы, изгибающего и крутящего момента силы, механического напряжения и т.д. Погрешность ИК нормируется к ВП настроенного ДИ.

Таблица 8 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на стойку управления в виде наклейки.

Таблица 9 - Комплектность

приведены в разделе «3 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ» документа СТ011.20.00.000 РЭ.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 26.51.43-001-60196529-2022 Системы измерительные «Триал-1». Технические условия.

Общество с ограниченной ответственностью «ПКЦ СИСТЕМЫ ТРИАЛ» (ООО «ПКЦ СИСТЕМЫ ТРИАЛ»)

ИНН 5027297090

Юридический адрес: 140004, Московская обл., г. Люберцы, пр-кт Октябрьский, д. 411 лит. Т, помещ. 4-6, эт. 1

Е-mail: trialsystems@yandex.ru

Общество с ограниченной ответственностью «ПКЦ СИСТЕМЫ ТРИАЛ» (ООО «ПКЦ СИСТЕМЫ ТРИАЛ»)

ИНН 5027297090

Адрес: 140004, Московская обл., г. Люберцы, пр-кт Октябрьский, д. 411 лит. Т, помещ. 4-6, эт. 1

Е-mail: trialsystems@yandex.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» октября 2024 г. № 2381

Регистрационный № 81123-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы стационарных средств оценки эксплуатационных характеристик

Комплексы стационарных средств оценки эксплуатационных характеристик (далее -комплексы) предназначены для сбора измерительных данных по сигналам космической навигационной системы (далее - КНС) ГЛОНАСС, формирования шкалы времени (далее -ШВ), синхронизированной с внешним опорным сигналом 1 Гц.

Принцип действия комплексов основан на параллельном приеме и обработке измерительными каналами сигналов КНС ГЛОНАСС, формировании шкалы времени, синхронизированной с шкалой времени Государственного первичного (вторичного, рабочего) эталона единиц времени, частоты и национальной шкалы времени.

Конструктивно комплекс состоит из шкафа МГФК.469134.004 с установленным в него измерительным оборудованием.

В шкафе МГФК.469134.004 размещены стандарт частоты и времени водородный Ч1-1007 (регистрационный № 40466-09), аппаратура для высокоточного сравнения шкал времени GTR-51 (регистрационный № 80598-20), генератор смещения фазы и частоты HROG-10RM, усилитель сигналов ВЧ VCH-605 (регистрационный № 65378-16), усилитель импульсных сигналов VCH-606 (регистрационный № 66631-17), частотомер 53230А (регистрационный № 51077-12), сервер.

Радиотехнический сигнал 1 Гц, формируемый Государственным первичным (вторичным, рабочим) эталоном единиц времени, частоты и национальной шкалы времени, подается на вход частотомера 53230А. Этот импульсный сигнал сравнивается на частотомере 53230А с импульсным сигналом с выхода усилителя импульсных сигналов VCH-606, на который он поступил с генератора смещения фазы и частоты HROG-10RM. Интервал времени между импульсными сигналами периодом 1 Гц преобразуется на сервере в управляющее воздействие для генератора смещения фазы и частоты HROG-10RM такой величины, чтобы его выходной сигнал периодом 1 Гц был синхронен сигналу эталона.

К комплексам стационарных средств оценки эксплуатационных характеристик относятся комплексы с заводскими номерами: 001, 002, 003, 004.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом гравирования на информационную табличку шкафа МГФК.469134.004 в месте, указанном на рисунке 1.

Знак поверки на комплексы не наносится.

Общий вид комплексов и место нанесения знака утверждения типа приведены на рисунке 1. Места пломбировки от несанкционированного доступа составных частей комплекса приведены на рисунках 2 и 3.

1

2

3

4

Место нанесения заводского номера

0

0

0

0

Место нанесения знака утверждения типа

1 - шкаф МГФК.469134.004; 2 - стандарт частоты и времени водородный Ч1-1007;

3 - усилитель сигналов высокой частоты VCH-605; 4 - усилитель импульсных сигналов VCH-606, 5 - частотомер 53230А; 6 - аппаратура для высокоточного сравнения шкал времени GTR-51; 7 - генератор смещения фазы и частоты HROG-10RM; 8 - сервер

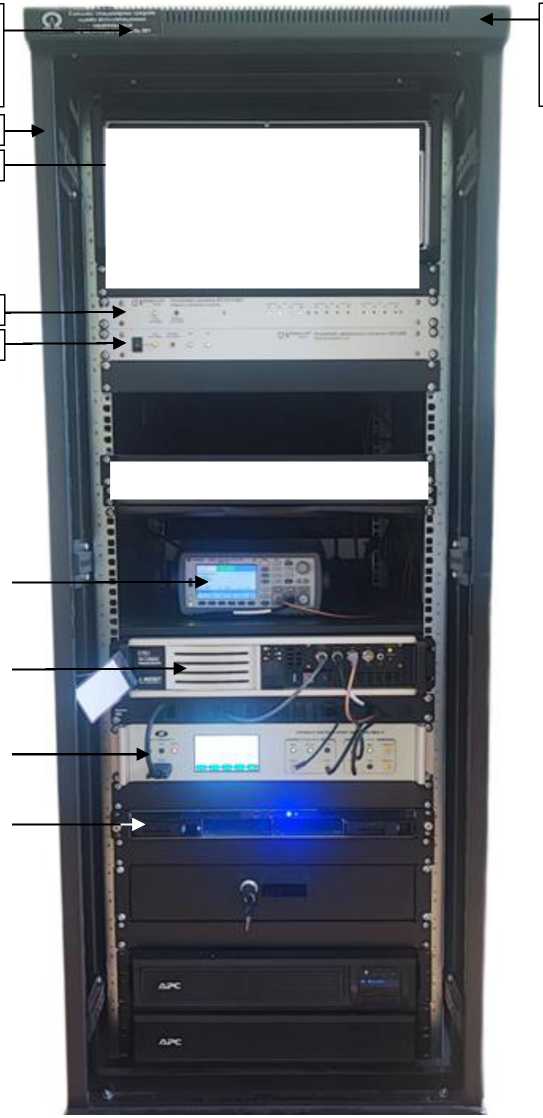

Рисунок 1 - Общий вид комплексов

Место пломбировки

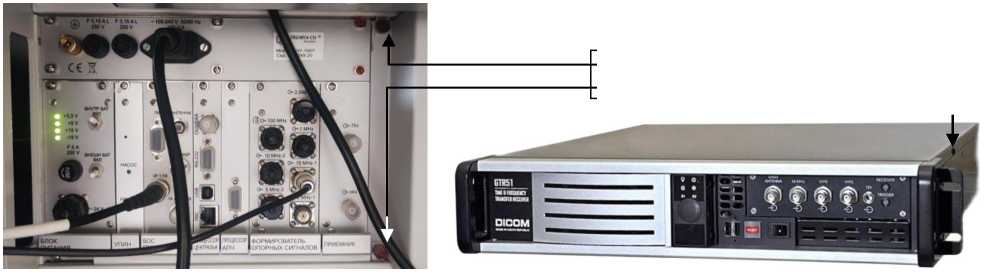

Рисунок 2 - Стандарт частоты и времени водородный Ч1-1007 (тыльная сторона)

Рисунок 3 - Аппаратура для высокоточного сравнения шкал времени GTR-51

Комплексы работают под управлением специализированного программного обеспечения (далее - ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики______

Наименование характеристики

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса* относительно внешнего опорного сигнала 1 Гц, нс

^* - в качестве шкалы времени комплекса принимается передний фронт прямоугольного импульса сигнала 1 Гц по уровню 1 В на входе разъема «1 pps» аппаратуры для высокоточного сравнения шкал времени GTR-51 (с учетом задержки в соединительном кабеле между источником шкалы времени и аппаратурой для высокоточного сравнения шкал времени GTR-51)

Таблица 3 - Основные технические характеристики

таблицы 3

наносится на титульный лист руководства по эксплуатации МГФК.469134.004 РЭ типографским способом и на корпус шкафа МГФК.469134.004 в виде наклейки.

Таблица 4 - Комплектность

приведены в разделе «1 Описание и работа» документа МГФК.411733.016 РЭ «Комплекс стационарных средств оценки эксплуатационных характеристик. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» октября 2024 г. № 2381

Регистрационный № 61402-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН

Счётчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН предназначены для измерений объёма холодной питьевой воды и горячей сетевой воды в системах холодного и горячего водоснабжения в напорных трубопроводах.

Счётчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя расхода и счётного механизма, расположенных в корпусе счётчика. Во входном патрубке счётчика установлен сетчатый фильтр для защиты от попадания внутрь крупных механических частиц. Счётный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненным в виде стрелочных и роликовых указателей объёма. Крыльчатый преобразователь расхода и счётный механизм герметично отделены друг от друга. Счётчики ВСХНд, ВСГНд, ВСТН дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсные сигналы, количество которых пропорционально объёму воды, измеренному счётчиком.

Принцип работы состоит в измерении числа оборотов крыльчатого преобразователя расхода, приводимого во вращение потоком воды проходящей через счётчик. Вода через входной патрубок счётчика поступает внутрь корпуса, приводит во вращение крыльчатый преобразователь расхода и через выходной патрубок попадает в трубопровод. Число оборотов крыльчатого преобразователя расхода пропорционально объёму воды прошедшему через счётчик. Вращение крыльчатого преобразователя расхода через магнитную связь передается на счётный механизм, преобразуется в значение измеренного объёма воды и выводится на показывающем устройстве счётчика. Счётчики ВСХНд, ВСГНд, ВСТН дополнительно формируют выходные импульсы, количество которых пропорционально объёму воды, прошедшему через счётчик.

Счётчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН могут устанавливаться в горизонтальных и вертикальных трубопроводах.

Счётчики воды крыльчатые ВСХН, ВСХНд предназначены для измерений объёма холодной воды.

Счётчики воды крыльчатые ВСГН, ВСГНд, ВСТН предназначены для измерений объёма горячей воды.

Общий вид счётчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН приведён на рисунке 1.

Заводской номер имеет цифровой формат, однозначно идентифицирует каждый экземпляр счётчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН и наносится на лицевую панель фотохимическим методом, место нанесения обозначено цифрой 1 на рисунке 1. Место нанесения знака утверждения типа обозначено цифрой 2 на рисунке 1.

Для защиты от несанкционированного доступа к механизму счётчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд с условным диаметром 15 и 20 мм устанавливается пломба на соединительный хомут. Для защиты от несанкционированного доступа к механизму счётчиков воды крыльчатых ВСТН всех условных диаметров, а также счётчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд с условным диаметром свыше 20 мм, устанавливается пломба на регулировочный винт, дополнительно для данных счётчиков воды крыльчатых ВСХНд, ВСГНд, ВСТН устанавливается пломба на импульсный выход. Места пломбировки счётчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН обозначены цифрой 3 на рисунке 1, на данные пломбы наносится знак поверки.

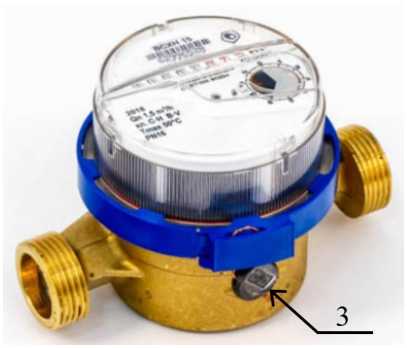

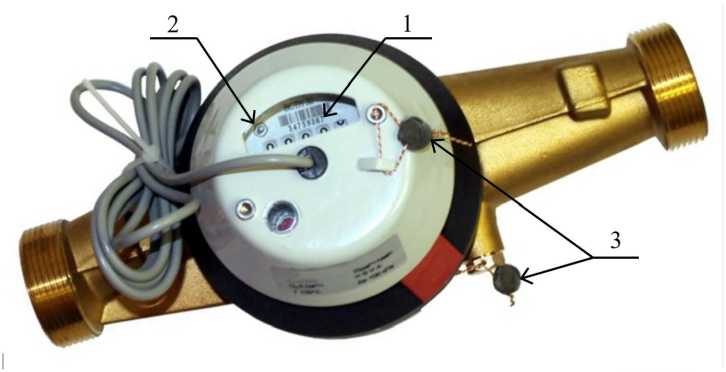

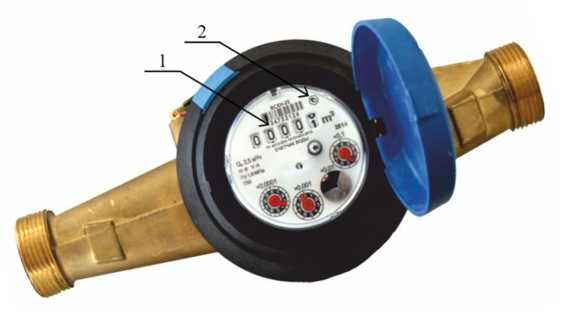

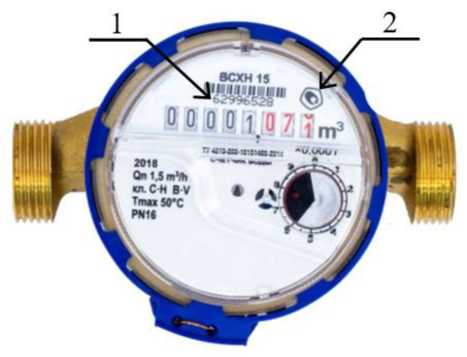

а) Внешний вид счётчиков воды крыльчатых ВСХН-15, ВСХН-20, ВСГН-15, ВСГН-20, на примере ВСХН-15 (внешне ВСХН отличаются от ВСГН цветом элементов корпуса, соответственно, синий и красный) б) Внешний вид счётчиков воды крыльчатых ВСХНд-15, ВСХНд-20, ВСГНд-15, ВСГНд-20, на примере ВСГНд-20 (внешне ВСХНд отличаются от ВСГНд цветом элементов корпуса, соответственно, синий и красный)

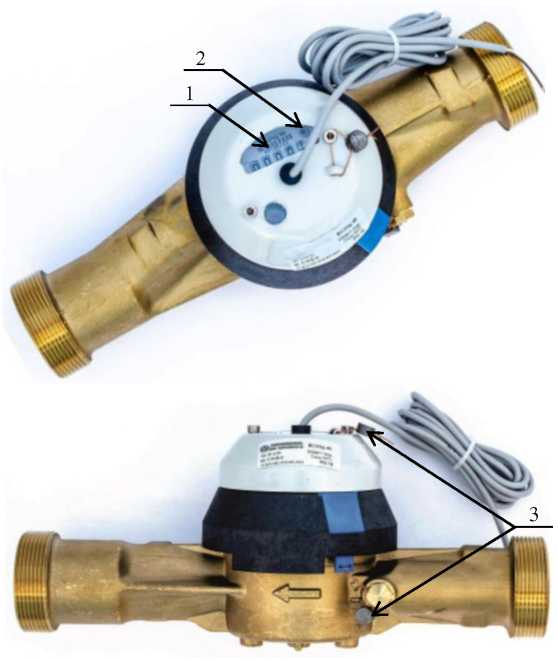

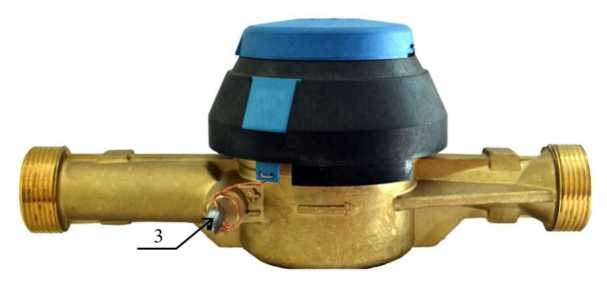

в) Внешний вид счётчиков воды крыльчатых ВСХН-25, ВСХН-32, ВСХН-40, ВСГН-25, ВСГН-32, ВСГН-40, на примере ВСХН-25 (внешне ВСХН отличаются от ВСГН цветом элементов корпуса, соответственно, синий и красный)

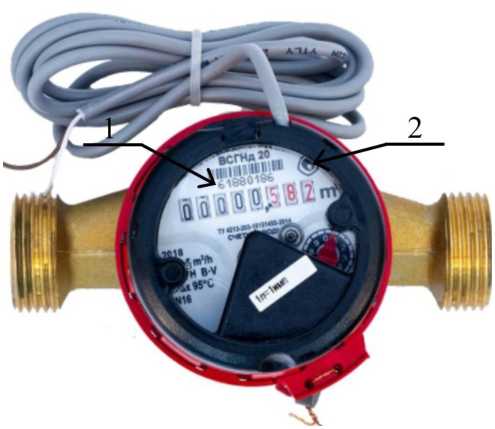

г) Внешний вид счётчиков воды крыльчатых ВСХНд-25, ВСХНд-32, ВСХНд-40, на примере ВСХНд-ХХ

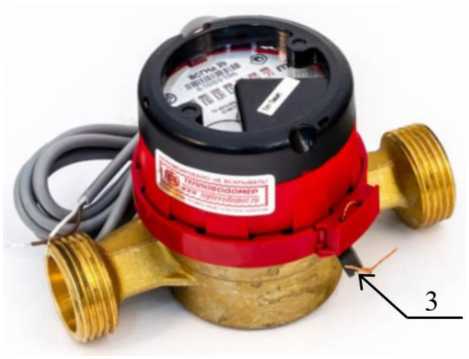

д) Внешний вид счётчиков воды крыльчатых ВСТН-15, ВСТН-20, ВСТН-25, ВСТН-32, ВСТН-40, на примере ВСТН-25

Рисунок 1 - Общий вид счётчиков воды крыльчатых ВСХН, ВСХНд, ВСГН. ВСГНд, ВСТН с указанием мест нанесения заводского номера, знака утверждения типа и мест пломбировки

Основные метрологические и технические характеристики счётчиков воды крыльчатых ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики

таблицы 1

* - счётчики воды крыльчатые ВСГНд выпускаются с условным диаметром 15 и 20 мм; ** - высота: 120 мм для счётчиков воды крыльчатых ВСХН, ВСГН; 142 мм для счётчиков воды крыльчатых ВСХНд, ВСТН.

наносят на лицевую панель фотохимическим методом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений приведена в таблице 2.

Таблица 2 - Комплектность

Сведения о методиках (методах) измерений приведены в п. 1.5 документа РЭ 4213-203-18151455-2014.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования;

ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические условия;

ТУ 4213-203-18151455-2014 Счётчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН.

Акционерное общество «Тепловодомер» (АО «Тепловодомер»)

ИНН 5029005378

Адрес: 141011, Московская обл., г. Мытищи, ул. Колпакова, д. 2

Тел./факс: (495) 150-38-16

Web-сайт: https://www.teplovodomer.ru

E-mail: secret@teplovodomer.ru

Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)

ИНН 5029217654

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63 Тел./факс: (495) 407-06-94

Web-сайт: http://vodomer.su

E-mail: info@vodomer.su

Федеральное бюджетное учреждение «государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Тел.: (495) 544-00-00

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

в части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Web-сайт: http://www.kip-mce.ru

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» октября 2024 г. № 2381

Регистрационный № 86065-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры многофазные Insol-90X

Уровнемеры многофазные Insol-90X (далее по тексту - уровнемеры Insol-90X) предназначены для измерения уровня и уровня раздела жидких сред в емкостях и резервуарах и преобразования измеренных значений в унифицированный токовый сигнал

(4 - 20) мА и (или) цифровой кодированный сигнал на базе протокола Ethernet TCP/IP и (или) RS-485.

Принцип действия уровнемеров Insol-90Х основан на методе импульсной рефлектометрии с временным разрешением. Передатчик уровнемера излучает импульсы по частично погруженному в измеряемую среду волноводу, часть энергии излученных импульсов отражается от поверхности среды и от поверхности раздела жидкостей с различной диэлектрической проницаемостью и возвращается по волноводу в приемник уровнемера.

Уровнемер представляет собой корпус с электроникой, которая представляет собой генератор измерительных частот с диапазоном перестройки от 10 до 900 МГц, с шагом

1 МГц и устройства измерения уровня сигнала генератора, с дальнейшей обработкой полученной информации. Высокочастотный сигнал, распространяясь по волноводу, отражается от всех границ раздела пропорционально изменению диэлектрической проницаемости, а также замедляет или увеличивает скорость распространения в зависимости от значения диэлектрической проницаемости среды. Алгоритм уровнемера датчика заключается в измерении интервала времени, необходимого электромагнитной                                                      волне

для прохождения расстояния от датчика, расположенного на поверхности резервуара до границ раздела фаз многокомпонентной среды, от которых часть энергии электромагнитной волны отражается, и пересчете этого интервала в уровень среды. Перерасчет производится путем последовательного вычитания измеренных расстояний

до границ раздела из высоты резервуара. Измерительный алгоритм, основанный на использовании методов цифровой обработки сигналов, установленный в приборе, позволяет получить расстояние от фланца до отраженного сигнала и выдачу измеренных значений уровня в аналоговом виде (от 4 до 20 мА) и (или) цифровом кодированном сигнале и (или) визуально с использованием интерфейса электронного блока. Измерение уровня происходит в диапазоне от фланца до верхнего концевика.

Уровнемеры Insol-90Х состоят из электронного блока и волновода, которые соединены между собой.

Электронный блок включает в себя:

• - показывающее устройство в виде жидкокристаллического (ЖК) дисплея, отображающего измеренные величины. ЖК-дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику уровнемера реализуя, таким образом, интерфейс «человек-машина»;

• -  разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА) и (или) цифровом кодированном сигнале и (или) WEB-Servera;

• - микроконтроллер с электронным передатчиком и приемником, которые выполняют прием-передачу импульсов и измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды и (или) поверхности раздела жидкостей с различной диэлектрической проницаемостью.

Волноводы конструктивно подразделяются на два вида: гибкие и жесткие.

Уровнемеры Insol-90Х имеют четыре модификации в зависимости от вида волновода и наличия устройства для определения коэффициента нефти, воды и эмульсии: Insol-90X -Уровнемер многофазный

Insol-901 -Уровнемер многофазный без устройства для определения коэффициента нефти, воды и эмульсии

-Insol-901.1 -Уровнемер многофазный гибкий волновод

-Insol-901.2 -Уровнемер многофазный жесткий волновод

Insol -902 -Уровнемер многофазный с устройством для определения коэффициента нефти, воды и эмульсии

-Insol-902.1 -Уровнемер многофазный гибкий волновод

-Insol-902.2 -Уровнемер многофазный жесткий волновод

Общий вид уровнемеров представлен на рисунке 1.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом: Уровнемер многофазный Insol-90X.LYYYY-ДУ-NN-РУ_KK - ИСП K-EE,

где

• - INSOL - 90 - наименование изделия;

• - X - 1 Уровнемеры без устройства для определения коэффициента нефти, воды и эмульсии

• - X - 2 Уровнемеры с устройством для определения коэффициента нефти, воды и эмульсии

• - L - Тип чувствительного элемента (1 - Гибкий, 2 - Жесткий)

• - YYYY - установочная длина чувствительного элемента (волновода), мм;

• - ДУ-NN-РУ_KK - ИСПК тип фланца (ДУ100РУ1.6 Исп. 1)

EE - резервные символы.

Нанесение знака поверки на средство измерений не предусмотрено. Сокращённое условное обозначение и заводской номер уровнемера в виде цифрового обозначения, состоящий из арабских цифр наносятся методом шелкографии на информационную табличку, размещенную на корпусе уровнемера, в местах, указанных на рисунке 2.

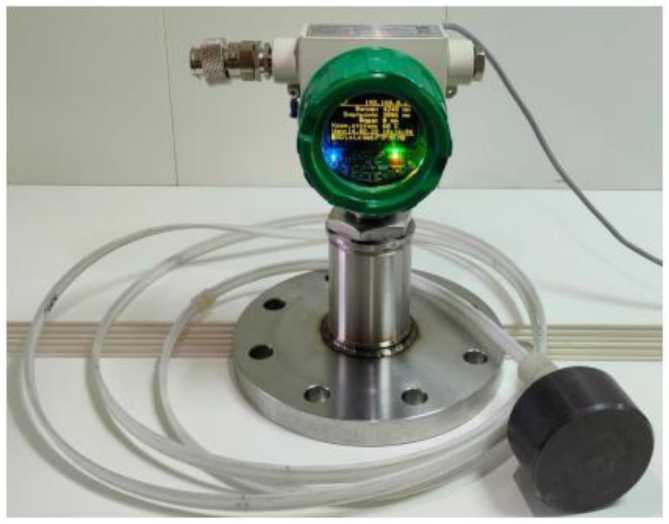

Рисунок 1 - Общий вид уровнемера Insol-90X

Дала выпуска

_^С < Токр< _“С

Огкрывагь, отключив от сети 1

г. Уфа, У-п Кировоградская^ д. 36/2

Рисунок 2 - Общий вид информационной таблички на корпусе уровнемера Insol-90Х

Пломбирование уровнемеров Insol-90Х не предусмотрено.

Уровнемеры Insol-901(2) имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность

приведены в разделе «Использование по назначению» документа «Руководство по эксплуатации. Уровнемер многофазный Insol-90X. INSOL90X.01.00.000 РЭ».

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 26.51.52.120-003-06157257-2021 Уровнемеры многофазные Insol-90Х. Технические условия.

Общество с ограниченной ответственностью «Инсол» (ООО «Инсол»)

ИНН 0274922832

Юридической адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская, д. 36/2

Web-сайт: www.insolsoft.ru

E-mail: info@insolsoft.com

Общество с ограниченной ответственностью «Инсол» (ООО «Инсол»)

ИНН 0274922832

Адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская, д. 36/2

Web-сайт: www.insolsoft.ru

E-mail: info@insolsoft.com

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
