№579 от 09.03.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 309299
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 579 от 09.03.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
579
09 марта 2022 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их
метрологические характеристики, согласно приложению к настоящему приказу, измерений,
-
2. Утвердить измененные описания прилагаемые к настоящему приказу.
-
3. Распространить действие методик установленных согласно приложению
типов средств
поверки средств к настоящему
измерений, приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 afliycia 2020 i. Ху 2906.Ч
Подлинник электронного документа, подписанного ЭП.
Федеральное агентство по техническому регулированию и метрологии.
. Контроль за исполь ение^цжаЖц^О^Кдз^тОешвЛяюЬа собой.
Руководитель
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
А.П.Шалаев
Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 579
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номе |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1. |
Хроматографы ионные |
Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario |
модель 940 Professional IC Vario зав.№1940000039 108 с детектором №001000333334; зав.№1940000037 122 с детектором №001000333338 |
58751-14 |
МП 58751-14 с изменением №1 |
МП 58751-14 с изменением №2 |
20.10. 2021 |
Общество с ограниченной ответственностью «Метром РУС» (ООО «Метром РУС»), г. Москва |
ФГУП «ВНИИМС», г. Москва | |||
2. |
Анализаторы жидкости |
Seven Compact |
SevenCompact S213 зав. № B903105875 |
68445-17 |
МП 83-2412017 |
МП 83-2412017 (с изменением №1) |
30.09. 2021 |
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»), г. Москва |
УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург |
3. |
Трансформаторы тока |
JK ELK CN14 |
2021.2588.02, 2021.2745.05, 2021.2746.06 |
41961-09 |
ГОСТ 8.217 2003 |
МП-370/10-2021 |
27.10. 2021 |
Общество с ограниченной ответственностью «АББ Электрические Сети» (ООО «АББ Электрические Сети»), г. Москва |
ООО «ПРОМ МАШ ТЕСТ», г. Москва | |||
4. |
Расходомеры-счетчики вихревые |
ИРВИС-РС4М |
18033,17133 |
55172-13 |
ИРВС 9100.0000.00 МП5, ИРВС 9100.0000.00 МП5 с изменением №1, МП 0954-1-2019 |
МП 0954-12019 с изменением №1 |
13.08. 2021 |
Общество с ограниченной ответственностью научнопроизводственное предприятие «ИРВИС» (ООО НПП «ИРВИС»), г. Казань |
ВНИИР-филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань | |||
5. |
Акселерометры |
серии 1V |
1V101TA-1000 зав. № 21374; 1V102HB-5 зав. № 21317; 1V102HA-2 зав. № 21256; 1V102TB-1 зав. № 21220; 1V152HC-100 зав. № 21069; 1V152HA-1 зав. № 21213; 1V201HA-10(T) зав. № 21097; 1V201HM-30 зав. № 21373; 1V201HT-100(T) зав. № 21243; 1V202TA-100 зав. № 21238; 1V202TM-30 зав. |
81334-21 |
Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»), Нижегородская обл., г. Саров |
А3009.0370. МП-2020 |
А3009.0370. МП-2021 |
15.11. 2021 |
Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»), Нижегородская обл., г. Саров |
ФГУП «РФЯЦ-ВНИИЭФ», Нижегородская обл., г. Саров |
№ 21326; 1V202TT-10(T) зав. № 21332; 1V001HB зав. № 21152; 1V103TB-100 зав. № 21356; 1V103TA-1 зав. № 21085; 1V104HA-100 зав. № 21244; 1V104HA-1 зав. № 21064; 1V153HC-100 зав. № 21335; 1V153HC-10-01 зав. № 21177; 1V155HC-10 зав. № 21252; 1V203HA-100 зав. № 21306; 1V203HH-30 зав. № 21345; 1V203HT-10(T) зав. № 21185; 1V208HA-100 зав. № 21270; 1V209HM-100 зав. № 21324; 1V209HA-10 зав. № 21099; 1V221HP-10 зав. № 21128; 1V222HP-10 зав. № 21162; 1V251HM-100 зав. № 21319; 1V601TH-100-01 зав. № 21247; 1V601TA-100-02 зав. № 21090; 1V601TM-100-03 зав. № 21066; |
1V303TB-0,5 зав. №21082; 1V303TB-1 зав. № 21341; 1V701TA-1000 зав. № 21124; 1V702TA-500 зав. № 21299; 1V703HA-100 зав. № 21065; 1V751HA-100 зав. № 21130; 1V751HA-1 зав. № 21312; 1V152HE-100 зав. № 21187; 1V152HE-10 зав. № 21365; 1V151HA-100 зав. №21023; 1V154HC-1000 зав. № 21360; 1V301HA-1 зав. № 21242; 1V301HA-3 зав. № 21148; 1V302HA-1 зав. № 21101; 1V302HA-2 зав. № 21307 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 579
Лист № 1
Всего листов 4
Регистрационный № 41961-09
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока JK ELK CN14
Назначение средства измеренийТрансформаторы тока JK ELK CN14 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.
Описание средства измеренийПринцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы сконструированы специально для установки в комплектные распределительные устройства элегазовые (далее по тексту - КРУЭ) и не являются обособленным конструктивным узлом. В качестве первичных обмоток используются токопроводы КРУЭ. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Выводы вторичных обмоток присоединены к контактам, смонтированным на клеммной колодке, которая помещена в металлический заземленный корпус на корпусе КРУЭ. Высоковольтная изоляция внутри трансформатора обеспечивается за счет заполнения элегазом под давлением. Рабочее давление контролируется датчиком плотности элегаза. В случае повышения давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
Трансформаторы выпускаются в двух исполнениях: 560 и 840, отличающихся высотой модуля.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на табличку, которая крепится на корпус клеммной колодки.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.
Знак утверждения типа на трансформаторы не наносится.
Общий вид трансформаторов и место нанесения заводского номера представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Место нанесения
заводского номера

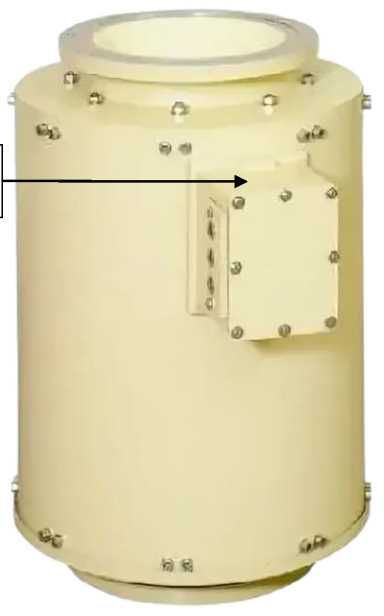

Рисунок 1 - Общий вид трансформаторов и место нанесения заводского номера
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
220 |
Наибольшее рабочее напряжение, кВ |
300 |
Номинальная частота переменного тока, Гц |
50 |
Номинальный первичный ток 11ном, А |
от 100 до 4000 |
Номинальный вторичный ток Вном, А |
1; 5 |
Количество вторичных обмоток |
до 6 |
Классы точности вторичных обмоток по ГОСТ 7746-2015:
|
0,2; 0,2S; 0,5; 0,5S; 1; 3 5P, 10P |
Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR; 10PR; TPY; TPZ |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, ВА 1) |
от 2,5 до 100 |
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 1,0, ВА 1) |
от 2,5 до 100 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 5 до 40 |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном |
от 5 до 10 |
1) Для классов точности TPY, TPZ по ГОСТ Р МЭК 61869-2-2015 значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В^А: 2 к32ном Rb *2ном где Rb - номинальное значение вторичной подключенной резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015; 12ном - номинальный вторичный ток, А |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: | |
- высота |
1000 |
- ширина |
600 |
- длина |
600 |
Масса, кг, не более |
600 |
Рабочие условия измерений: - температура окружающей среды, °С |
от -30 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Трансформатор тока |
JK ELK CN14 |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
указаны в разделе 3 «Описание» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока JK ELK CN14ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
ИзготовительPFIFFNER Instrument Transformers Ltd., Швейцария
Адрес: Lindenplatz 17, CH-5042 Hirschthal, Switzerland Телефон: +41 (0) 62 739 28 28
Web -сайт: https://www.pfiffner-group. com/
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ») Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6. Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «9» марта 2022 г. № 579
Лист № 1 Регистрационный № 55172-13 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики вихревые ИРВИС-РС4М
Назначение средства измеренийРасходомеры-счетчики вихревые ИРВИС-РС4М (далее - расходомеры-счетчики) предназначены для измерения и индикации объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), водяного пара, и вычисления объемного расхода (объема) газов, приведенных к стандартным условиям по ГОСТ 2939-63, массового расхода пара, количества тепловой энергии на основании измеренных температуры, давления и объемного расхода.
Описание средства измеренийПринцип действия расходомеров-счетчиков основан на эффекте формирования за телом обтекания цепочки вихрей (вихревой дорожки Кармана), частота следования которых в широком диапазоне скоростей пропорциональна объемному расходу среды. Фиксация частоты срыва вихрей производится чувствительным элементом детектора вихрей (далее - ДВ), чувствительного к пульсациям скорости либо давления, расположенным в канале перетока тела обтекания. При этом безразмерная частота формирования вихрей (число Sh) зависит только от соотношения инерционных и вязких сил при обтекании тела (числа Рейнольдса Re). Соотношение между этими двумя числами гидродинамического подобия является универсальным для различных сред и их параметров. Градуировочная зависимость расходомера-счетчика, полученная в результате сличения с образцовым расходомером, позволяет по частоте выходного сигнала определять значение объемного расхода среды.
Расходомеры-счетчики проводят расчет коэффициента сжимаемости газов, для приведения измеренного объемного расхода (объема) к стандартным условиям. Для природного газа коэффициент сжимаемости вычисляется по ГОСТ 30319.2-2015 и ГОСТ 30319.3-2015, для свободного нефтяного газа по ГСССД МР 113-2003, для других газов - в соответствии с нормативно-справочной документацией на эти газы, в том числе по ГСССД МР 118-2005, ГСССД МР 135-2007 и ГСССД МР 147-2008.
Расходомеры-счетчики в зависимости от модификации, конструктивного исполнения и комплектации состоят из первичных преобразователей (далее - ПП) и блоков интерфейса и питания (далее - БИП), являющихся автономными блоками, а также измерительных участков (далее - ИУ), устройств подготовки потока (далее - УПП), шлюзовых камер, соединительных кабелей, соединительных кабелей первичных преобразователей давления и температуры. В составе расходомера-счетчика может быть более одного ПП и/или более одного БИП.
ПП состоит из первичного преобразователя расхода (далее - ППР), первичного преобразователя давления (далее - ППД), первичного преобразователя температуры (далее -ППТ), блока преобразователя-усилителя (далее - БПУ), индикатора потока ИРВИС - ИП.
ППР представляет собой отрезок трубопровода с установленным в нем вихревым преобразователем расхода. Вихревой преобразователь расхода представляет собой тело обтекания с установленным в нем ДВ.
БИП состоит из корпуса БИП, блока индикации с кнопками управления БИ, барьера искрозащиты БИЗ, специализированного многоканального регистратора информации РИ, токового интерфейса ТИ, блока питания сетевого БПС, блока питания внешнего БПВ, адаптера внешнего питания АВП, устройства бесперебойного питания ИРВИС-УБП,
коммуникационного кабеля, блока четырехзначной индикации БИ4, блока управления БУ, адаптера питания АП. Состав БИП зависит от модификации расходомера-счетчика и может выпускаться в бескорпусном исполнении для монтажа на DIN-рейку.
Сигналы ДВ, ППД и ППТ обрабатываются в БПУ и в виде цифрового кода передаются по соединительному кабелю в РИ.
БИП обеспечивает питание одного или нескольких ПП по искробезопасной цепи. Специализированный многоканальный регистратор информации РИ, в составе БИП, обеспечивает прием данных об измеренных параметрах с одного или нескольких ПП.
ИУ и УПП представляют собой отрезки трубопроводов прямой или специальной формы, предназначенные для нормализации потока с целью обеспечения корректности измерений, производимых расходомером-счетчиком. В зависимости от условий применения и конструктивных особенностей УПП могут иметь следующие модификации: «Турбулизатор-ТР», «Турбулизатор-У», «Турбулизатор-У-Эндо», «Турбулизатор-Шг» и «Турбулизатор-Шг-Эндо».
Расходомеры-счетчики по конструктивному исполнению ПП имеют три модификации: полнопроходную (ИРВИС-РС4М-Пп), вставную (ИРВИС-РС4М-В) и погружную (ИРВИС-РС4М-Пр).
Расходомеры-счетчики по условиям применения имеют три исполнения, которые обозначаются:
ИРВИС-РС4М-ХХ-16(25...100) Газ с давлением до 1,6 (2,5; 4,0; 6,3; 10) МПа; ИРВИС-РС4М-ХХ-Пар Газ при давлении до 10 МПа, водяной пар при давлении до
2,5 МПа и температурой до 250 °С;
ИРВИС-РС4М-ХХ-АэрМ Водород технический ГОСТ 3022 марок А, Б и В, гелий
ТУ 51-490-80 марок А, Б и В.
Расходомеры-счетчики в зависимости от типа, примененного ДВ имеют три исполнения: ППС, ДДП, ДИМ.
В состав расходомера-счетчика может входить устройство ИРВИС-Извещатель, предназначенное для дистанционного контроля текущих значений и получения архивов, а также оповещения о нештатной работе. Для копирования архивов из памяти расходомера счетчика используется комплект вспомогательных устройств «Диспетчеризация ногами».
Для диагностики расходомеров-счетчиков, а также считывания, обработки и анализа архивных и текущих данных с расходомеров-счетчиков может применяться программное обеспечение «ИРВИС-ТП. Диспетчер».
В состав расходомеров-счетчиков может входить индикатор потока, предназначенный для индикации расхода газа ниже порога чувствительности расходомера-счетчика.
Общий вид расходомеров-счетчиков представлен на рисунке 1. Внешний вид БИП представлен на рисунке 2
а) модификация ИРВИС-РС4М-Пп
Flu FSfc
б) модификация ИРВИС-
РС4М-Пп-Пар(АэрМ)
в) модификация ИРВИС-РС4М-Пр
г) модификация ИРВИС-РС4М-В
Рисунок 1 - Общий вид ПП расходомеров-счетчиков
а) корпусное исполнение б) бескорпусное исполнение

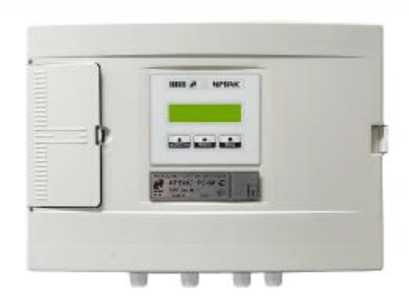

Рисунок 2 - Общий вид БИП
Пломбировка расходомеров-счетчиков осуществляется нанесением знака поверки и установкой пломб предприятия, проводившего пусконаладочные работы и (или) установкой специальных разрушаемых стикеров изготовителя.
Пломбировка расходомеров-счетчиков нанесением знака поверки осуществляется давлением на свинцовые (пластмассовые) пломбы, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченные цифрой 1 на рисунке 3 и в виде оттиска каучукового клейма, нанесенного на маркировочные таблички первичного преобразователя и блока интерфейса и питания, отмеченные цифрой 4 на рисунке 3.
Пломбировка расходомеров-счетчиков предприятием, производившим пусконаладочные работы, осуществляется установкой свинцовых (пластмассовых) пломб, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченных цифрой 2 на рисунке 3.
Пломбировка расходомеров-счетчиков установкой специальных разрушаемых стикеров изготовителя осуществляется для блока интерфейса и питания, имеющего бескорпусное исполнение. Места нанесения специальных разрушаемых стикеров отмечены цифрой 3 на рисунке 3.
Заводской номер расходомера-счетчика наносится на маркировочную табличку методом лазерной гравировки.
а) модификация ИРВИС-РС4М-Пп
д) блок интерфейса и питания в корпусном
исполнении
е) блок интерфейса и питания в бескорпусном
исполнении
ж) маркировочная табличка блока интерфейса и питания
з) маркировочная табличка первичного преобразователя

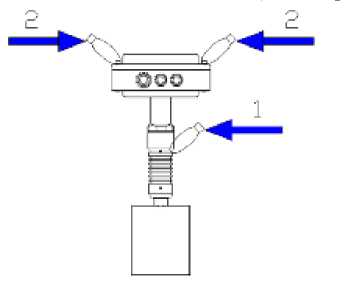

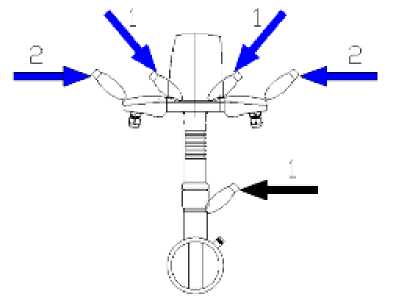

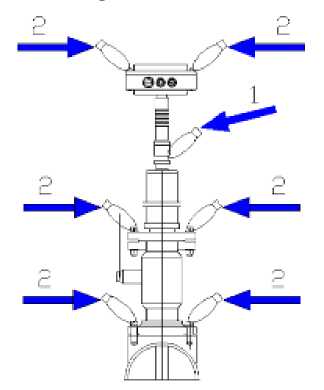

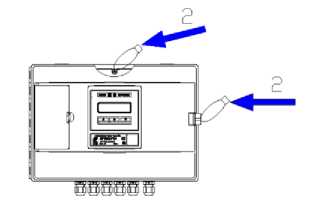

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (далее - ПО) является встроенным ПО БИП, БПУ и обеспечивает реализацию функций расходомеров-счетчиков.
Защита ПО расходомеров-счетчиков от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО расходомеров-счетчиков, представляет собой хэш-сумму (контрольную сумму) ПО. Программный код от непреднамеренных и преднамеренных изменений и считываний защищен с помощью log-битов защиты, ведения доступного только для чтения журнала событий.
Доступ к ПО расходомеров-счетчиков для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
Наименование ПО |
расходомеров-счетчиков одноканальных |
расходомеров-счетчиков многоканальных |
расходомеров-счетчиков многоканальных специальной комплектации (с индикатором потока, реверсивных и т.п.) |
Идентификационное наименование ПО1 |
РИ |
РИ |
РИ |
Номер версии ПО2 |
423..449, 461..499 |
863..899 |
|
Цифровой идентификатор ПО |
0x641666AF |
0x3B476C2C |
0xCCC0EC4C |
Идентификационные данные (признаки) |
Значение | ||
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
Примечания:
|
Для конфигурирования, диагностики расходомера-счетчика вихревого ИРВИС-РС4М, проведения поверки, а также считывания, обработки и анализа архивных и текущих данных с расходомеров-счетчиков может применяться программное обеспечение «ИРВИС-ТП».
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение параметра | |||
Модификация расходомера-счетчика | ||||
ИРВИС-РС4М-Пп-1 |
ИРВИС- РС4М-Пп-0,7 |
ИРВИС- РС4М-В |
ИРВИС-РС4М- Пр | |
Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч |
от 7 до 12000 |
от 11 до 12000 |
от 717 до 120001 (при DN300) | |
Диапазон измерений массового расхода пара, т/ч |
от 0,0049 до 130,9 |
от 0,015 до 130,9 |
от 0,5 до 139 (при DN300)1 | |
Диапазон измерений температуры, °С |
от - 40 до + 250 | |||
Диапазон измерений абсолютного давления, МПа:
|
от 0,05 до 10,00 от 0,05 до 10,00 | |||
Номинальный диаметр DN |
27, 50, 80, 100, 150, 200, 300 |
50, 80, 100, 150, 200, 300 |
от 300 до 2000 | |
Пределы допускаемой относительной погрешности (относительной расширенной неопределенности) при измерении объемного расхода (объема) газа и пара при рабочих условиях, %: Q < Q < Опер Опер < Q < Q. |
±(0,533 + l^VQ^Q) ±0,9 |
±(0,133+ 1,867Рпор/Р) ±0,6 |
±(0,933 + 1,067Рпор/Р) ±1,2 |
±(0,933+ 1,067Рпор/Р) ±1,2 |
Продолжение таблицы 2
Наименование параметра |
Значение параметра | |||
Модификация расходомера-счетчика | ||||
ИРВИС-РС4М-Пп-1 |
ИРВИС- РС4М-Пп-0,7 |
ИРВИС- РС4М-В |
ИРВИС-РС4М- Пр | |
Пределы допускаемой относительной погрешности (относительной расширенной неопределенности) при измерении температуры, % |
±0,25 | |||
Пределы допускаемой относительной погрешности (относительной расширенной неопределенности) при измерении абсолютного давления, % |
±0,3 | |||
Пределы допускаемой относительной погрешности (относительной расширенной неопределенности) вычислений объемного расхода (объема) газа при стандартных условиях, обусловленной алгоритмом вычислений и его программной реализацией, % |
±0,05 | |||
Пределы допускаемой основной относительной погрешности (относительной расширенной неопределенности) расходомера-счетчика при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, или массы газа, с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости в диапазоне расходов, %: Q Q < ^ер Рпер Q Q^ |
±(0,5 + 2Qпор/Q) ±1 |
±(0,1 + 2,4Qпор/Q) ±0,7 |
±(0,67 + 3,33Qпор/Q) ±1,5 |
±(0,67 + 3,33Qпор/Q) ±1,5 |
Наименование параметра |
Значение параметра | |||
Модификация расходомера-счетчика | ||||
ИРВИС-РС4М-Пп-1 |
ИРВИС- РС4М-Пп-0,7 |
ИРВИС- РС4М-В |
ИРВИС-РС4М- Пр | |
Пределы допускаемой относительной погрешности при измерении энергосодержания (без учета погрешности определения теплоты сгорания газа) и количества тепловой энергии (без учета погрешности вычисления энтальпии водяного пара) в диапазоне расходов, %: Qnop - Q < Qnep Qnep - Q - Рпаиб |
+(0,5 + 2Qпop/Q) +1 |
+(0,1 + 2,4Qпop/Q +0,7 |
+(0,67 + 3,33Qпop/Q) +1,5 |
+(0,67 + 3,33Qпop/Q) +1,5 |
Пределы допускаемой относительной погрешности преобразования цифровых сигналов в выходные аналоговые (токовые) по ГОСТ 26.011-80, % |
+0,2 | |||
Пределы допускаемой относительной погрешности расходомера-счетчика при наборе дозы от 100 до 9999 м3, % |
+2 | |||
Пределы допускаемой относительной погрешности счетчика времени наработки, % |
+0,01 | |||
Пределы дополнительной относительной погрешности расходомера-счетчика при измерении объемного расхода (объема) от влияния изменения температуры окружающей среды от (20+5) С в рабочем диапазоне температур, %/10 °С. |
+0,15 | |||
Примечания: 1 Диапазон измерения зависит от диаметра трубопровода, на котором применяется расходомер-счетчик, и определяется в соответствии с руководством по эксплуатации. ^^пор - пороговое значение измеряемого расхода; Qпеp - переходное значение измеряемого расхода; Q^nd - наибольшее значение измеряемого расхода. Методика определения Qпop и Qпеp приведена в технических условиях. Значения объемных расходов измеряемой среды даны для следующих условий: рабочий газ - воздух; давление Рабс = 0,1 МПа, температура - плюс 20 °С; рабочий газ - перегретый или насыщенный сухой водяной пар при температуре плюс 250 °С. |
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Измеряемая среда |
природный газ по ГОСТ 5542-2014, свободный нефтяной газ, водород, гелий, ацетилен, другие горючие газы, воздух, инертные газы, перегретый водяной и насыщенный сухой пар |
Выходные сигналы |
частотный (от 0 до 10000 Гц); импульсный; аналоговый1 (от 0 до 5 мА и от 4 до 20 мА); |
Цифровые интерфейсы связи |
RS232, RS485, Ethernet TCP/IP1, сотовая связь1, СТРП-18.21 |
Параметры измеряемой среды: - вязкость газов, Па •с |
от 6Н0"6 до 35П0-6 |
Параметры электрического питания:
|
220122 50+1 |
Потребляемая мощность, Вт, не более |
25 |
Габаритные размеры ПП, мм, не более:
Габаритные размеры БИП, мм, не более:
|
от 193 до 260 от 190 до 202 от 200 до 1115 250 430 155 |
Масса, кг, не более
|
от 3,5 до 302 3,5 |
Условия эксплуатации:
а) ПП б) БИП
|
от -40 до +45; от -10 до +452 (95 + 3)% от 84,0 до 106,7 |
Устойчивость к воздействию синусоидальных вибраций:
|
частота синусоидальных вибраций от 5 до 150 Гц, амплитуда ускорения не более 6,8 м/с2; частота синусоидальных вибраций от 5 до 55 Гц, амплитуда смещения для частоты ниже частоты перехода 0,35 мм, амплитуда ускорения для частоты выше частоты перехода 19,6 м/с2 |
Средняя наработка на отказ, ч Средний срок службы, лет |
80000 15 |
Наименование параметра |
Значение |
Маркировка взрывозащиты:
|
1Ex ib d IIC T4 Gb X [Ex ib Gb] IIC |
Степень защиты по ГОСТ 14254-2015 |
IP543 |
Примечания:
|
наносится на маркировочные таблички, прикрепляемые к ПП и БИП расходомера-счетчика методом лазерной гравировки (шелкографии и т.п.) и на титульные листы руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количес тво |
Примечание |
Первичный преобразователь1 |
В зависимости от модификации |
от 1 до 4 шт. |
Количество Ш1 определяется по заказу |
Индикатор потока ИРВИС-ИП |
от 1 до 2 шт. |
Поставляется по заказу в составе расходомера-счетчика | |
ИУ |
от 1 до 4 шт. |
Поставляется по заказу в составе расходомера-счетчика | |
УПП |
от 1 до 4 шт. |
Поставляется по заказу в составе расходомера-счетчика | |
Блок интерфейса и питания |
от 1 до 4 шт. |
Количество БИП определяется по заказу | |
ИРВИС-Извещатель |
1 шт. |
Поставляется по заказу | |
Расходомеры-счетчики ИРВИС- РС4М. Паспорт |
ИРВС 9100.0000.00 ПС5 |
1 экз. | |
Расходомеры-счетчики ИРВИС- РС4М. Руководство по эксплуатации |
ИРВС 9100.0000.00 РЭ5 |
1 экз. |
На каждые 5 расходомеров-счетчиков, направляемых в один адрес |
Первичный преобразователь температуры. Паспорт |
В зависимости от типа |
1 экз. |
- |
Первичный преобразователь температуры. Свидетельство о поверке (при его наличии) |
В зависимости от типа |
1 экз. |
- |
Наименование |
Обозначение |
Количес тво |
Примечание |
Соединительный кабель |
МКЭШ 5^0,52 ГОСТ 10348-80 |
10 м |
- |
Более 10м |
Поставляется по заказу в составе расходомера-счетчика | ||
Комплект ЗИП:
|
ОЮО.480.003.ТУ |
2 шт. 1 шт. |
В составе расходомера-счетчика модели ИРВИС-РС4М-ХХ-ППС |
Комплект монтажный. |
1 шт. |
Поставляется по заказу в составе расходомера-счетчика | |
ИУ. Паспорт. |
1 экз. |
Поставляется по заказу в составе расходомера-счетчика | |
Комплект «Диспетчеризация ногами» |
1 комп лект. |
- | |
ИРВИС-РС4. Инструкция по эксплуатации комплекта «Диспетчеризация ногами» |
И9101-204 |
1 экз. |
- |
Модуль «ИРВИС-ТП. Диспетчер», в комплекте с нуль-модемным кабелем |
ПО ИРВИС-ТП. Диспетчер. Версия ХХ |
1 шт. |
Поставляется по заказу в составе расходомера-счетчика |
Примечания:
1 Первичный ППД поверяется в составе расходомера-счетчика. Отдельного свидетельства о поверке ППД не выпускается.
2 Марка кабеля может быть заменена на другую с аналогичными характеристиками;
3 Только для бескорпусного исполнения БИП.
Сведения о методиках (методах) измеренийМетодика измерений газа изложена в ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков»
Методика измерений водяного пара изложена в ФР.1.29.2003.00885 «ГСИ. Расход и количество газа. Методика выполнения измерений расходомерами газа вихревыми».
Нормативные и технические документы, устанавливающие требования к Расходомерам-счетчикам вихревым ИРВИС-РС4МПриказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ Р 8.741-2011 ГСИ. Объем природного газа. Общие требования к методикам измерений
ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа
ГОСТ Р 8.733-2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования
Расходомеры-счетчики вихревые ИРВИС-РС4М. Технические условия. ИРВС 9100.0000.00 ТУ5
ИзготовительОбщество с ограниченной ответственностью научно-производственное предприятие «ИРВИС» (ООО НПП «ИРВИС»)
ИНН 1659005490
Адрес: 420021, РТ, г. Казань, ул. Парижской коммуны, 25/39
Телефон (факс): (843) 212-56-31, 212-56-30.
Web-сайт: http://www.gorgaz.ru
Е-mail: 1@gorgaz.ru
Испытательный центрОбщество с ограниченной ответственностью «Метрологический центр СТП».
Адрес: 420107, г. Казань, ул. Петербургская 50, корп. 5,
Телефон: (843)214-20-98, факс: (843)227-40-10,
Web-сайт: http://www.ooostp.ru
Е-mail: office@ooostp.ru
Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа №30151-11 от 01.12.2011 г.
в части вносимых изменений
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального Государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19.
Фактический адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: (843) 272-70-62
Факс: (843) 272-00-32
E-mail: office@vniir.org
Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 579
Лист № 1 Регистрационный № 58751-14 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы ионные Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario
Назначение средства измеренийХроматографы ионные Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Pro- fessional IC Vario (далее - хроматографы) предназначены для измерения содержания катионов и анионов в питьевых, поверхностных, сточных, минеральных, технологических и других видах вод, включая воды высокой чистоты, а также в растворах органических и неорганических веществ ионной природы.
Описание средства измеренийПринцип действия хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario основан на разделении анализируемой пробы в хроматографических колонках с последующим детектированием ионов на кондуктометрическом, электрохимическом или спектрофотометрическом детекторе на диодной матрице. Возможно использование двух независимых детекторов, что позволяет проводить определение катионов и анионов параллельно и независимо друг от друга.
Хроматографы модели 883 Basic IC plus выполнены в виде моноблоков. Хроматографы модели 930 Compact IC Flex, 940 Professional IC Vario могут состоять как из одного блока, так и из нескольких, представляя модульную конструкцию, которая позволяет гибко конфигурировать систему для решения различных хроматографических задач. Внутри основного блока могут быть расположены автоматический кран-дозатор, насос высокого давления, дегазатор элюента, дегазатор пробы, демпфер пульсаций, термостат колонок, держатель колонки, подавитель фона элюента, термостатируемый кондуктометрический детектор. Число перечисленных выше устройств может различаться в зависимости от модели хроматографа и аналитической задачи, для которой он предназначен. Хроматографы ионные 883 Basic IC plus комплектуются кондуктометрическим детектором (2.850.9010 IC Conductivity Detector).
В состав хроматографов 930 Compact IC Flex и 940 Professional IC Vario могут входить спектрофотометрический детектор на диодной матрице, кондуктометрический или электрохимический детекторы. Электрохимический и кондуктометрический детекторы могут устанавливаться как внутри основного блока хроматографа, так и снаружи, в виде отдельных модулей.
Модуль детектора 945 Professional Detector Vario имеет три конфигурации: с кондуктометрическим детектором, с амперометрическим детектором, с кондуктометрическим и амперометрическим детекторами.
Кондуктометрический детектор (2.850.9010 IC Conductivity Detector) и амперометрический детектор (28509110 IC Amperometric Detector) устанавливаются в основной блок прибора. Кондуктометрический детектор 2.850.9010 IC Conductivity Detector разработан специально для ионной хроматографии и может работать как с подавителем, так и без него. Для устранения влияния температуры на измерения удельной электропроводности элюента, блок детектора термостатируется.
Спектрофотометрический детектор 947 Professional UV/VIS Detektor Vario изготавливается в виде отдельного модуля. Детектор 947 Professional UV/VIS Detektor Vario предназначен для измерения содержания светопоглощающих веществ ионной природы в УФ и (или) видимом диапазоне спектра.
Встроенный двухплунжерный насос может работать как в изократическом, так и градиентном режимах (с одним насосом в режиме градиента на стороне низкого давления и с двумя насосами в режиме градиента на стороне высокого давления).
Встроенный дегазатор элюента работает по принципу вакуумной камеры, через которую проходит элюент по газопроницаемому капилляру. Использование дегазатора элюента позволяет существенно снизить шумы детектора и повысить чувствительность анализа.
Микроколоночный подавитель фона элюента предназначен для снижения общего фона электропроводимости элюента на входе в детектор и повышения чувствительности анализа (т.е.снижения нижнего предела обнаружения по ионам).
В комплект колонок входят аналитические колонки и предколонки. Аналитическая колонка предназначена для химического разделения ионных компонентов образца с последующим детектированием отдельных ионов. Предколонка служит для повышения срока службы аналитической колонки за счет удерживания содержащихся в пробе и/или элюенте загрязнителей. Помимо упомянутых выше колонок в комплект могут входить также концентрирующие колонки, колонки для удаления матрицы образца, колонки для очистки элюента и другие.
Хроматограф 883 Basic IC plus снабжен химическим подавителем фона. Хроматографы 930 Compact IC Flex и 940 Professional IC Vario могут поставляться с химическим подавлением, последовательным подавлением, или без подавления.
Химический подавитель фона "револьверной" конструкции состоит из трех подавительных микроколонок, которые поочередно применяются для подавления электропроводности, а затем регенерируются и промываются. Имеются три варианта подавителя, которые возможно установить на хроматографы 930 Compact IC Flex и 940 Professional IC Vario: высокой емкости "MSM-HC", средней емкости "MSM", низкой емкости "MSM-LC". Хроматографы 883 Basic IC plus комплектуются модулем средней емкости "MSM". Переключение отдельных колонок происходит в автоматическом режиме.
Последовательное подавление фона состоит из двух последовательно соединенных элементов: химический подавитель и подавитель СО2. Подавитель СО2 представляет из себя вакуумную камеру, внутри которой проходит капилляр с элюентом. Материал капилляра - газопроницаемый полимер. За счет разности давлений внутри капилляра и снаружи, растворенный в элюенте газ диффундирует через стенки капилляра наружу и удаляется в атмосферу. Использование последовательного подавления позволяет существенно снизить шумы детектора и повы- сить чувствительность анализа.
Хроматографы ионные Metrohm могут комплектоваться устройствами для автоматического ввода пробы (автосамплерами) моделей: 919 IC Autosampler plus, 889 IC Sample Center, 863 Compact IC Autosampler, 858 Professional Sample Processor, 815 Roootic USB Sample Proces- sor XL, 814 USB Sample Processor.
Возможна комплектация хроматографов дополнительными насосами высокого давления, дополнительными комплектами колонок, дополнительными детекторами, а так же дополнительным набором средств для автоматической пробоподготовки (блоками высокотемпературного сжигания пробы, устройствами автоматической ультрафильтрации Е диализа, устройствами логического разбавления пробы).
Общий вид хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario представлен на рисунках 1-3.
Пломбирование хроматографов ионных Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario не предусмотрено.
Рисунок 1 - Общий вид хроматографа Metrohm модели 883 Basic IC plus.
Рисунок 2 - Общий вид хроматографа
Metrohm модели 930 Compact IC Flex
Рисунок 3 - Общий вид хроматографа
Metrohm модели 40 Professional IC Vario
Управление работой ионных хроматографов проводится с помощью управляющей программы, установленной на внешнем ПК, через USB-интерфейс.
Управляющая программа MagIC Net полностью русифицирована и существует в нескольких версиях. Доступны версии для управления с одного ПК одним или несколькими хроматографами, дополнительными устройствами, связанными с хроматографами, серверная версия.
Уровень защиты программного обеспечения "высокий" в соответствии с
Р 50.2.077-2014. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
модель 883 Basic IC plus |
модель 930 Compact IC Flex |
модель 940 Professional IC Vario | |
Идентификационное наименованиие ПО |
Basic IC |
Compact IC Flex |
Professional IC Vario |
Номер версии (идентификационный номер) ПО |
не ниже 5.850.0101 |
не ниже 5.940.0100 |
не ниже 5.940.0100 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики кондуктометрического детектора
Наименование характеристики |
Значение |
Уровень флуктуационных шумов (катионы/анионы), См/см, не более |
5 • 10-9/1 • 10-9 |
Дрейф нулевого сигнала (катионы/анионы), См'(смгч), не более |
5-10-7/1-10’7 |
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более: - по времени удерживания |
0,5 |
- по площади пиков |
2,0 |
Относительное изменение выходного сигнала хроматографа за 8 часов непрерывной работы (по площади пиков),%, не более |
±4,0 |
Таблица 3 - Метрологические характеристики электрохимического детектора
Наименование характеристики |
Значение |
Уровень флуктуационных шумов, А, не более |
5-10-12 |
Дрейф нулевого сигнала, А/час, не более |
5А0-12 |
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более: - по времени удерживания |
1,0 |
- по площади пиков |
3,0 |
Относительное изменение выходного сигнала хроматографа за 8 часов непрерывной работы (по площади пиков),%, не более |
±6,0 |
Таблица 4 - Метрологические характеристики спектрофотометрического детектора
Наименование характеристики |
Значение |
Уровень флуктуационных шумов, е.о.п., не более |
5 •IO-4 |
Дрейф нулевого сигнала, е.о.п./ч, не более |
5Н0-3 |
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %, не более: - по времени удерживания |
1,0 |
- по площади пиков |
2,0 |
Относительное изменение выходного сигнала хроматографа за 8 часов непрерывной работы (по площади пиков),%, не более |
±4,0 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое питание: - напряжение переменного тока, В |
220 ± 15 |
- частота переменного тока, Гц |
(50-60) ± 3 |
Потребляемая мощность, Вт, не более: модель 883 Basic IC Plus |
65 |
модель 930 Compact IC Flex |
65 |
модель 940 Professional IC Vario |
65 |
детектор 947 Professional UV/VIS Detector Vario |
100 |
детектор 945 Professional Detector Vario |
65 |
Габаритные размеры, мм, не более: модель 883 Basic IC plus - высота |
468 |
-ширина |
262 |
-длина |
362 |
модель 930 Compact IC Flex -высота |
562 |
-ширина |
302 |
-длина |
368 |
модель 940 Professional IC Vario - высота |
642 |
-ширина |
365 |
-длина |
380 |
детектор 947 Professional UV/VIS Detector Vario - высота |
131 |
-ширина |
370 |
-длина |
495 |
детектор 945 Professional Detector Vario - высота |
131 |
-ширина |
365 |
-длина |
380 |
Масса (без принадлежностей), кг, не более:модель 883 Basic IC plus |
14,8 |
Наименование характеристики |
Значение |
модель 930 Compact IC Flex |
23 |
модель 940 Professional IC Vario |
36 |
детектор 947 Professional UVNIS Detector Vario |
10,7 |
детектор 945 Professional Detector Vario |
9,7 |
Условия эксплуатации: 0 - температура окружающего воздуха, С |
от +5 до +45 |
- относительная влажность (без конденсации), % |
от 20 до 80 |
знак утверждения типа наносится на корпус хроматографов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность хроматографов ионных Metrohm
Наименование |
Обозначение |
Количество |
Хроматограф ионный Metrohm, модели |
883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario |
по заказу |
Детекторы |
947 Professional UV/VIS Detector Vario, 945 Professional Detector Vario |
по заказу |
Автосамплеры |
- |
по заказу |
Комплект ЗИП |
- |
по заказу |
Руководство по эксплуатации |
- |
1 экз. |
Примечание. Дополнительные блоки (по заказу): насосы высокого давления, комплекты колонок, детекторы, блоки высокотемпературного сжигания пробы, устройства автоматической ультрафильтрации и диализа, устройства логического разбавления пробы. |
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к хроматографам ионным Metrohm модели 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario:
Техническая документация фирмы-изготовителя "Metrohm AG", Швейцария.
ИзготовительФирма "Metrohm AG", Швейцария
Адрес: Ionenstrasse, СН-9100 Herisau, Switzerland
Тел.: +. 41 71 353 85 85, факс:+ 41 71 353 89 01
Web-сайт: www.www.metrohm.com
E-mail: info@metrohm.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 579
Лист № 1
Всего листов 6
Регистрационный № 68445-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости SevenCompact
Назначение средства измеренийАнализаторы жидкости SevenCompact (далее - анализаторы) предназначены для измерений рН, ЭДС, удельной электрической проводимости (УЭП) и содержания ионов в различных жидких средах с одновременным измерением температуры.
Описание средства измеренийПринцип действия анализаторов при измерении рН и содержания ионов основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов). Измерение УЭП основано на измерении сопротивления между электродами в первичном преобразователе (датчике УЭП).
Анализаторы состоят из первичного и вторичного преобразователей. Вторичный преобразователь выполнен в виде микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой, выпускается в четырех модификациях: SevenCompact S210, SevenCompact S220, SevenCompact S230, SevenCompact S213. На лицевой панели анализаторов и/или на табличке возможно дополнительное обозначение измеряемой величины:
-
- рН/Ion - для модификаций, предназначенных для измерений рН, ОВП, содержания ионов;
-
- Cond - для модификаций, предназначенных для измерений УЭП;
-
- Duo - для двухканальных анализаторов с возможностью подключения двух электродов одновременно.
Результаты анализа выводятся на дисплей и могут быть через интерфейсы RS 232, USB А и USB В переданы на персональный компьютер, принтер и другие периферийные устройства.
Назначение модификаций анализаторов приведено в таблице 1.
Общий вид анализаторов, места нанесения знака поверки представлены на рисунке 1.
Маркировочная табличка с серийным номером, наименованием и модификацией анализатора расположена на нижней панели модуля анализатора по центру. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом.
Таблица 1 - Модификации анализаторов жидкости SevenCompact | ||||
Назначение |
SevenCompact S210 |
SevenCompact S220 |
SevenCompact S230 |
SevenCompact S213 |
Измерение рН |
+ |
+ |
- |
+ |
ЭДС |
+ |
+ |
- |
+ |
Температура |
+ |
+ |
+ |
+ |
Измерение УЭП |
- |
- |
+ |
+ |
Измерение содержания ионов |
- |
+ |
- |
- |
а) б) Рисунок 1 - Внешний вид анализаторов жидкости SevenCompact а) вид спереди, б) вид сбоку.
Место нанесения знака поверки обозначено стрелкой. Пломбирование анализаторов жидкости SevenCompact не предусмотрено.
Программное обеспечение
Встроенное программное обеспечение «SevenCompact», специально разработано для решения задач управления анализаторами, считывания и сохранения результатов измерений. Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты ПО - «высокий» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
METTLER TOLEDO |
Номер версии (идентификационный номер) ПО |
не ниже 1.00.00 |
Цифровой идентификатор ПО |
- |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | |||
SevenCompact S210 |
SevenCompact S220 |
SevenCompact S230 |
SevenCompact S213 | |
Диапазон показаний: - pH |
от -2 до 20 |
от -2 до 20 |
от -2 до 20 | |
- содержание |
- |
от 10-9 до 100 |
- |
- |
ионов, г/дм3 - УЭП, См/м |
от 10-7 до 30 |
от 10-7 до 30 | ||
- температура, °C |
от - 30 до +130 |
от -30 до +130 |
от -30 до +130 |
от -30 до +130 |
Диапазон измерений: - pH |
от 1 до 14 |
от 1 до 14 |
- |
от 1 до 14 |
- содержание ионов, |
- |
от 0,001 до 1 |
- |
- |
г/дм3 - ЭДС, мВ |
-2000 до +2000 |
-2000 до +2000 |
-2000 до +2000 | |
- УЭП, См/м |
- |
- |
от 10-4 до 30 |
от 10-4 до 30 |
- температура, °C |
от - 5 до +130 |
от - 5 до +130 |
от - 5 до +130 |
от - 5 до +130 |
Пределы допускаемой абсолютной |
±2 |
±2 |
±2 | |
- | ||||
погрешности измерений ЭДС | ||||
вторичным преобразователем, мВ | ||||
Пределы допускаемой абсолютной погрешности анализатора | ||||
при измерении: - pH |
±0,05 |
±0,05 |
±0,05 | |
- температуры, °С |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
Пределы допускаемой относительной погрешности анализатора при измерении: - УЭП, % |
±5 |
±5 | ||
- содержание ионов, % |
- |
±5 |
- |
- |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность, В^А, не более |
2,5 |
Габаритные размеры вторичного преобразователя, мм, не более | |
- длина |
204 |
- ширина |
174 |
- высота |
74 |
Масса вторичного преобразователя, кг, не более |
0,89 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность при +30 °С, %, |
от 5 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
10 |
наносится на анализатор методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность
Наименование |
Количество |
Анализатор жидкости SevenCompact |
1 шт. |
Защитный чехол |
1 шт. |
Сетевой адаптер |
1 шт. |
Штатив для электродов uPlaceTM |
1 шт. |
Руководство по эксплуатации на русском языке |
1 экз. |
Дополнительные принадлежности и аксессуары поставляются по заказу. Перечень дополни тельных принадлежностей приведен в таблице 5.
Таблица 6 - Дополнительные принадлежности и аксессуары по требованию заказчика
Наименование
Адаптер для передачи данных MK-RS232
Адаптер для передачи данных IR-USB
Принтер (RS-P25, RS-P26, RS-P28, USB-P25)
Кабель RS232 к компьютеру (принтеру)
Наименование
Электроды:
-
1. Комбинированные рН-электроды серии Inlab
InLab® Routine, InLab® Routine Pro, InLab® Routine Pt1000, InLab® Routine Pro-ISM, InLab® Routine Go-ISM, InLab® Max Pro-ISM, InLab® Science, InLab® Science Pro-ISM,
InLab® Versatile Pro, InLab® Expert, InLab® Expert Pro, InLab® Expert DIN, InLab® Expert NTC30, InLab® Expert Pt1000, InLab® Expert Pro-ISM, InLab® Expert Pro-2m-ISM, InLab® Expert Go, InLab® Expert Go-ISM, InLab® Expert Go-5m-ISM, InLab® Expert Go-10m-ISM, InLab® Power, InLab® Power Pro-ISM, InLab® Easy, InLab® Easy BNC, InLab® Ultra Micro-ISM, InLab® Micro, InLab® Micro Pro-ISM, InLab® Semi-Micro, InLab® Nano, InLab® NMR, InLab® Flex-Micro, InLab® Solids, InLab® Solids Pro-ISM, InLab® Solids Go-ISM, InLab® Viscous, InLab® Viscous Pro-ISM, InLab® Dairy, InLab® Surface, InLab® Surface Pro-ISM, InLab® Pure, InLab® Pure Pro-ISM, InLab® Cool, InLab® Cool Pro-ISM, InLab® Water Go, InLab® Hydroflu- oric, InLab® Reach 225, InLab® Reach 425, InLab® Reach Pro-225, InLab® Reach Pro-425, InLab® Reach Pt1000-225, InLab® Reach Pt1000-425, InLab® Semi-Micro-L, InLab® Smart Pro- ISM, InLab® Flow
-
2. Измерительные рН-электроды серии Inlab InLab® Mono, InLab® Mono Plus
-
3. Электроды сравнения
InLab® Reference, InLab® Reference-Plus, InLab® Reference-Flow
-
4. Комбинированные ОВП-электроды
InLab® Redox, InLab® Redox-L, InLab® Redox Flow, InLab® Redox Micro, InLab® Redox Au, InLab® Redox Ag 5.ОВП-электроды
InLab® Redox Pt805, InLab® Redox Ag850, InLab® Redox Ag805
-
6. Комбинированные ионоселективные электроды PerfectIon Ag+/S2-, Ca2+, Cl-, Cu2+, F-, I-, K+, Na+, NO3-, Pb2+
-
7. Ионоселективные электроды DX337-Ba2+, DX280-Br-, DX240-Ca2+, DX312-Cd2+,
DX235- Cl-, DX264-Cu2+, DX219-F-, DX327-I-, DX239-K+, DX207-Li+, DX223-Na+, DX218-NH4+, DX262-NO3-, DX407-Pb2+, DX232-S2-/Ag+,DX258-SCN-_______________
Кондуктометрические датчики
InLab® 731, InLab® 731-2m, InLab® 731-ISM, InLab® 731-ISM-2m, InLab® 738, InLab® 738-5m, InLab® 738-10m, InLab® 738-ISM, InLab® 738-ISM-5m, InLab® 738-ISM-10m, InLab®741, InLab® 741-5m, InLab® 741-ISM, InLab® 742, InLab® 742 5m, InLab® 742 ISM, InLab® 742 ISM-5m, InLab® Trace, InLab® 710, InLab® 720, InLab® 725,
InLab® 751-4mm, InLab®752-6mm
Электролиты для ионселективных электродов Температурные датчики NTC 30 кОМ, Pt 1000
Рекомендации по измерению рН, УЭП, содержанию ионов Сменные мембраны и мембранные наборы
Подставка для держателя первичного преобразователя
Проточная ячейка для электродов
Магнитная мешалка
Сведения о методиках (методах) измеренийприведены в разделе 4 «Эксплуатация прибора» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости SevenCompactГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений рН
ГОСТ Р 8.641-2013 ГСИ. Государственная поверочная схема для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 22171-90 Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия
Техническая документация фирмы «Mettler-Toledo Instruments (Shanghai) Co. Ltd.», Китай.
ИзготовительФирма «Mettler-Toledo Instruments (Shanghai) Co. Ltd», Китай
Адрес: 589 Gui Ping Road, Shanghai 200233 Peoples Republic of China
Телефон: 86 21 6485 0435
Web-сайт: www.mt.com
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru/
Е-mail: uniim@uniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 579
Лист № 1
Всего листов 11
Регистрационный № 81334-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры серии 1V
Назначение средства измеренийАкселерометры серии 1V (далее по тексту - акселерометры) предназначены для измерений вибрационного и ударного ускорения.
Описание средства измеренийПринцип действия акселерометров основан на преобразовании воздействующего переменного (вибрационного или ударного) ускорения в пропорциональные низкоомные сигналы электрического напряжения.
Конструктивно акселерометры представляют собой пьезокерамический или пьезокристаллический чувствительный элемент, инерционную массу, согласующий усилитель, сигнальные выводы и разъём, заключённые в металлический корпус. Акселерометры условно делятся на: общего назначения - 1V0, 1V1; промышленные - 1V2, 1V6; ударные - 1V3; высокочувствительные - 1V4; подводные - 1V7.
Модификации акселерометров различаются амплитудным и частотным диапазонами измерений, коэффициентом преобразования, количеством измерительных осей, способом закрепления на объекте, типом выхода, материалом корпуса. Конструктивные особенности акселерометров приведены в таблице 1.
Структура обозначений акселерометров (символы «Х» могут отсутствовать):
1 V Х ХХ
Х Х -ХХХ
(Т)
обозначение, определяющее наличие выхода по температуре________
значение коэффициента преобразования, мВ/g___________________________
буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод; М - кабельный вывод в металлорукаве;
В - соединитель одно контактный (10-32 UNF);
C - соединитель четырех контактный (1/4-28 UNF);
Е - соединитель трёх контактный (М6*0,5);
Н - соединитель двух контактный (5/8-24 UNEF);
Т - соединитель трёх контактный (5/8-24 UNEF);
Р - соединитель 2РМГ14Б4Ш
S - соединитель SMA_______________________________________________
буквенное обозначение, определяющее направление сигнальных выводов:
Т - вертикальное расположение; Н - горизонтальное расположение_____________
порядковый номер разработки_________________________________________________
порядковый номер в соответствии с назначением: 0, 1 - акселерометры общего назначения; 2, 6 - промышленные акселерометры; 3 - ударные акселерометры;
4 - высокочувствительные акселерометры; 7 - подводные акселерометры________________
буквенное обозначение, соответствующее выходному сигналу: V - напряжение_____________
индекс измеряемой физической величины: 1 - ускорение
Таблица 1 - Конструктивные особенности акселерометров
Модификация |
Конструктивные особенности | |||
Кол-во изм. осей |
Способ крепления |
Тип выхода |
Материал корпуса | |
1 |
2 |
3 |
4 |
5 |
Акселерометры общего назначения 1V0, 1V1 | ||||
1V001HB |
1 |
шпилька М5 |
горизонтальный разъём (10-32 UNF) |
нержавеющая сталь |
1V101TA-XX |
1 |
шпилька M5 |
вертикальный встроенный кабель |
нержавеющая сталь |
1V101HB-XX |
горизонтальный разъём (10-32 UNF) | |||
1V102HB-XX |
нержавеющая сталь/ титановый сплав | |||
1V102HA-XX |
горизонтальный встроенный кабель | |||
1V102TB-XX |
вертикальный разъём (10-32 UNF) | |||
1V101TB-XX |
нержавеющая сталь | |||
1V103TB-XX |
клеевой |
титановый сплав | ||
1V103TA-XX |
вертикальный встроенный кабель | |||
1V104HA-XX |
горизонтальный встроенный кабель | |||
1V151HA-XX |
3 |
винт M5 | ||
1V151HC-XX |
горизонтальный разъём (4-конт. 1/4-28 UNF) | |||
1V153HC-XX | ||||
1V155HC-XX | ||||
1V152HC-XX |
шпилька M5 | |||
1V152HE-XX |
горизонтальный разъём (3-конт. М6х0,5) | |||
1V152HA-XX |
горизонтальный встроенный кабель | |||
1V153HC-XX-01 |
винт M5 |
горизонтальный разъём (4-конт. 1/4-28 UNF) |
нержавеющая сталь | |
1V154HC-XX | ||||
Промышленные акселерометры 1V2, 1V6 | ||||
1V201HH-XX |
1 |
винт М6 |
горизонтальный разъём (2-х конт. 5/8-24 UNEF) |
нержавеющая сталь |
1V203HH-XX | ||||
1V201HA-XX |
горизонтальный встроенный кабель | |||
1V201HA-XX(T) | ||||
1V203HA-XX | ||||
1V203HA-XX(T) | ||||
1V201HM-XX |
горизонтальный встроенный кабель с металлорукавом | |||
1V201HM-XX(T) | ||||
1V203HM-XX | ||||
1V203HM-XX(T) | ||||
1V201HT-XX(T) |
горизонтальный разъём (3-х конт. 5/8-24 UNEF) | |||
1V203HT-Xx(t) | ||||
1V202TH-XX |
шпилька М6 |
вертикальный разъём (2-х конт. 5/8-24 UNEF) | ||
1V202TA-XX |
вертикальный встроенный кабель | |||
1V202TA-XX(T) | ||||
1V202TM-XX |
вертикальный встроенный кабель с металлорукавом | |||
1V202TM-XX(T) | ||||
1V202TT-XX(T) |
вертикальный разъём (3-х конт. 5/8-24 UNEF) |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
1V221HP-10 |
1 |
3 винта М4 или шпилька M5 |
разъём 2РМГ14Б4Ш |
нержавеющая сталь |
1V206HM-10 |
горизонтальный встроенный кабель с металлорукавом | |||
1V209HM-XX | ||||
1V209HA-XX |
горизонтальный встроенный кабель | |||
1V208HA-100 |
винт M8 | |||
1V208HM-100 |
горизонтальный встроенный кабель с металлорукавом | |||
1V222HP-10 |
4 винта M3 |
разъём 2РМГ14Б4Ш | ||
1V251HM-100 |
3 |
горизонтальный встроенный кабель с металлорукавом | ||
1V601TH-100-01 |
1 |
резьбовой хвостовик M6 |
вертикальный разъём (2-х конт. 5/8-24 UNEF) |
нержавеющая сталь |
1V601TA-100-01 |
вертикальный встроенный кабель | |||
1V601TM-100-01 |
вертикальный встроенный кабель с металлорукавом | |||
1V601TH-100-02 |
резьбовой хвостовик M8 |
вертикальный разъём (2-х конт. 5/8-24 UNEF) | ||
1V601TA-100-02 |
вертикальный встроенный кабель | |||
1V601TM-100-02 |
вертикальный встроенный кабель с металлорукавом | |||
1V601TH-100-03 |
резьбовой хвостовик 5/16 18 UNC |
вертикальный разъём (2-х конт. 5/8-24 UNEF) | ||
1V601TA-100-03 |
вертикальный встроенный кабель | |||
1V601TM-100-03 |
вертикальный встроенный кабель с металлорукавом | |||
Ударные акселерометры 1V3 | ||||
1V301HA-XX |
1 |
клеевой |
горизонтальный встроенный кабель |
нержавеющая сталь |
1V302HA-XX |
резьбовой хвостовик М5 | |||
то3ТВ-хх |
резьбовой хвостовик М6 |
вертикальный разъём (10-32 UNF) | ||
Высокочувствительные акселерометры 1V4 | ||||
1V401HS-XX* |
1 |
шпилька М5 |
горизонтальный разъём SMA |
нержавеющая сталь |
Подводные акселерометры 1V7 | ||||
1V703HA-XX |
1 |
винт M6 |
горизонтальный встроенный кабель |
нержавеющая сталь |
1V701TA-XX |
шпилька М5 |
вертикальный встроенный кабель | ||
1V702TA-XX | ||||
1V751HA-XX |
3 |
горизонтальный встроенный кабель |
Общий вид акселерометров приведён на рисунках 1 - 6. Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на боковую поверхность корпуса акселерометра.
а) 1V001HB
e)1V101TB-XX
б) 1V101HB-XX
г) 1V101TA-XX
д) 1V102HB-XX
з) 1V103TB-XX
и) 1V103TA-XX
к) 1V104HA-XX
е) 1V102TB-XX
л) 1V151HA-XX
ж) 1V102HA-XX
м) 1V151HC-XX
н) 1V152HE-XX
о) 1V152HC-XX
п) 1V152HA-XX
с) 1V154HC-XX
т) 1V155HC-XX
р) 1V153HC-XX, 1V153HC-XX-01
Рисунок 1 - Внешний вид акселерометров общего назначения 1V0, 1V1
а) 1V201HH-XX
б) 1V201HA-XX
в) 1V201HM-XX
1V201HM-XX(T)
г) 1V201HT-XX(T)
1V201HA-XX(T)
ж) 1V202TM-XX, з) 1V202TT-XX(T) и) 1V203HH-XX
1V202TM-XX(T)
д) 1V202TH-XX е) 1V202TA-XX, 1V202TA-XX(T)
к) 1V203HA-XX
1V203HA-XX(T)
Рисунок 2 - Внешний вид промышленных акселерометров 1V201, 1V202, 1V203
л) 1V203HM-XX
1V203HM-XX(T)
м) 1V203HT-XX(T)
а) 1V206HM-10
б) 1V208HA-100
в) 1V208HM-100
г) 1V209HA-XX
д) 1V209HM-XX
е) 1V221HP-10
ж) 1V222HP-10
з) 1V251HM-100 и) 1V601TH-100-XX
к) 1V601TA-100-XX л) 1V601TM-100-XX
Рисунок 3 - Внешний вид промышленных акселерометров 1V206, 1V208, 1V209, 1V221, 1V222,
1V251, 1V6
Рисунок 5 - Внешний вид
а) 1V301HA-XX
б) 1V302HA-XX
в) 1V303TB-XX
Рисунок 4 - Внешний вид ударных акселерометров 1V3
высокочувствительного акселерометра 1V4
а) 1V701TA-XX
б) 1V702TA-XX
в) 1V703HA-XX
г) 1V751HA-XX
Рисунок 6 - Внешний вид подводных акселерометров 1V7
Пломбирование акселерометров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2): - для 1V101HB-1000, 1V101TB-1000, 1V101TA-1000, 1V154HC-1000, 1V401HS-1000, 1V701TA-1000 |
100 |
- для 1V101HB-500, 1V101TB-500, 1V101TA-500, 1V102HB-500, 1V102TB-500, 1V102HA-500, 1V151HA-500, 1V151HC-500, 1V154HC-500, 1V401HS-500, 1V701TA-500, 1V702TA-500 |
50 |
- для 1V001HB, 1V101HB-100, 1V101TB-100, 1V101TA-100, 1V102HB-100, 1V102TB-100, 1V102HA-100, 1V103TB-100, 1V103TA-100, 1V104HA-100, 1V151HA-100, 1V151HC-100, 1V152HE-100, 1V152HC-100, 1V152HA-100, 1V153HC-100, 1V153HC-100-01, 1V154HC-100, 1V201HH-100, 1V201HA-100, 1V201HA-100(T), 1V201HM-100, 1V201HM-100(T), 1V201HT-100(T), 1V202TH-100, 1V202TA-100, 1V202TA-100(T), 1V202TM-100, 1V202TM-100(T), 1V202TT-100(T), 1V203HH-100, 1V203HA-100, 1V203HA-100(T), 1V203HM-100, 1V203HM-100(T), 1V203HT-100(T), 1V208HA-100, 1V208HM-100, 1V209HA-100, 1V209HM-100, 1V251HM-100, 1V601TH-100-XX, 1V601TA-100-XX, 1V601TM-100-XX, 1V701TA-100, 1V702TA-100, 1V703HA-100, 1V751HA-100 |
10 |
- для 1V153HC-50, 1V153HC-50-01 |
5 |
- для 1V152HE-30, 1V152HC-30, 1V152HA-30, 1V153HC-30, 1V153HC-30-01, 1V155HC-30, 1V201HH-30, 1V201HA-30, 1V201HA-30(T), 1V201HM-30, 1V201HM-30(T), 1V201HT-30(T), 1V202TH-30, 1V202TA-30, 1V202TA-30(T), 1V202TM-30, 1V202TM-30(T), 1V202TT-30(T), 1V203HH-30, 1V203HA-30, 1V203HA-30(T), 1V203HM-30, 1V203HM-30(T), 1V203HT-30(T), 1V209HA-30, 1V209HM-30, 1V703HA-30, 1V751HA-30 |
3 |
- для 1V102HB-10, 1V102TB-10, 1V102HA-10, 1V103TB-10, 1V103TA-10, 1V104HA-10, 1V151HA-10, 1V151HC-10, 1V152HE-10, 1V152HC-10, 1V152HA-10, 1V153HC-10, 1V153HC-10-01, 1V155HC-10, 1V201HH-10, 1V201HA-10, 1V201HA-10(T), 1V201HM-10, 1V201HM-10(T), 1V201HT-10(T), 1V202TH-10, 1V202TA-10, 1V202TA-10(T), 1V202TM-10, 1V202TM-10(T), 1V202TT-10(T), 1V203HH-10, 1V203HA-10, 1V203HA-10(T), 1V203HM-10, 1V203HM-10(T), 1V203HT-10(T), 1V206HM-10, 1V209HA-10, 1V209HM-10, 1V221HP-10, 1V222HP-10, 1V702TA-10, 1V751HA-10 |
1 |
- для 1V102HB-5, 1V102TB-5, 1V102HA-5 |
0,5 |
- для 1V301HA-3 |
0,3 |
- для 1V102HB-2, 1V102TB-2, 1V102HA-2, 1V302HA-2, 1V303TB-2 |
0,2 |
- для 1V102HB-1, 1V102TB-1, 1V102HA-1, 1V103TB-1, 1V103TA-1, 1V104HA-1, 1V152HE-1, 1V152HC-1, 1V152HA-1, 1V301HA-1, 1V302HA-1, 1V303TB-1, 1V751HA-1 |
0,1 |
- для 1V303TB-0,5 |
0,05 |
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: - для всех модификаций (кроме 1V001HB, 1V208XX-100, 1V221HP-10, 1V222HP-10) |
±10 |
- для 1V001HB, 1V208XX-100, 1V221HP-10, 1V222HP-10 |
±5 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Максимальное значение амплитуды измеряемого ускорения, м^с-2, не менее: | |
- для ^ХХХХХ-1000 |
50 |
- для ^ХХХХХ-500 |
100 |
- для 1V001HB, ^ХХХХХ-100, 1УХХХХХ-100(Т) |
500 |
- для т01ХХ-100-ХХ |
600 |
- для ^153НС-50-ХХ |
1000 |
- для ^ХХХХХ-30, ^ХХХХХ-30(Т) |
1600 |
- для ^ХХХХХ-10, ^ХХХХХ-10(т) |
5000 |
- для 1\'102ХХ-5 |
10000 |
- для 1V301HA-3 |
16000 |
- для 1УХХХХХ-2 |
25000 |
- для 1УХХХХХ-1 |
50000 |
- для 1V303TB-0,5 |
100000 |
Нелинейность амплитудной характеристики, %, в пределах |
±4 |
Частота установочного резонанса в осевом направлении, кГц, не менее: | |
- для 1V251HM-100 |
5 |
- для 1V401HS-1000 |
6 |
- для 1V401HS-500 |
9 |
- для 1V101TA-XX, 1V221HP-10, 1V222HP-10, 1V701TA-XX |
15 |
- для IVI53IIC-ХХ-ХХ, 1V154HC-XX |
18 |
- для 1V101HB-XX, 1V101TB-XX |
20 |
- для 1V206HM-10, ^209ХХ-ХХ |
25 |
- для т01ХХ-100-ХХ |
28 |
- для 1\'201ХХ-ХХ, т01ХХ-ХХ(Т), т02ХХ-ХХ, ^202ХХ-ХХ(Т), | |
^203ХХ-ХХ, 1\'203ХХ-ХХ(Т), т08ХХ-100, т03^-ХХ |
30 |
- для 1V001HB, ^702ТА-ХХ |
36 |
- для М03ХХ-10, т03ХХ-100, 1V104HA-10, 1V104HA-100, |
45 |
т51ХХ-ХХ, ^152ХХ-ХХ, т55Ж-ХХ, т5ША-ХХ | |
- для 1V102ХХ-5, т02ХХ-10, т02ХХ-100, М02ХХ-500 |
50 |
- для т03ХХ-1, 1V104HA-1, 1V301HA-3, ^303ТВ-1, ^303ТВ-2 |
55 |
- для т02ХХ-1, 1\'102ХХ-2, 1V302HA-2 |
70 |
- для 1V301HA-1, 1V302HA-1, ^303ТВ-0,5 |
75 |
Диапазон рабочих частот F1 (неравномерность частотной характеристики в пределах ±12,5 %), Гц: | |
- для 1V251HM-100 |
от 1 до 800 |
- для 1V401HS-1000 |
от 0,1 до 1600 |
- для 1V401HS-500 |
от 0,1 до 3000 |
- для 1V101TA-XX, т0™-ХХ |
от 1 до 5000 |
- для 1V221HP-10, 1V222HP-10 |
от 20 до 5000 |
- для IVI53I IC-ХХ-ХХ, т54Ж-ХХ |
от 0,5 до 6000 |
- для т01ХХ-100-ХХ |
от 2 до 6000 |
- для 1У10ШВ-ХХ, т01ТВ-ХХ |
от 0,5 до 6300 |
- для 1\'209ХХ-ХХ |
от 0,5 до 8000 |
- для 1V206HM-10 |
от 1 до 8000 |
- для 1\'201ХХ-ХХ, ^201ХХ-ХХ(Т), ^202ХХ-ХХ, ^202ХХ-ХХ(Т), | |
^203ХХ-ХХ, 1V203HA-XX(T) |
от 0,5 до 9000 |
- для 1V703HA-XX |
от 1 до 9000 |
- для 1\'208ХХ-100 |
от 2 до 10000 |
- для 1V001HB |
от 0,5 до 12000 |
- для 1V702TA-XX |
от 1 до 12000 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Диапазон рабочих частот F1 (неравномерность частотной характеристики в пределах ±12,5 %), Гц: | |
- для т51ХХ-ХХ, ^152ХХ-ХХ, 1V155HC-XX |
от 0,5 до 15000 |
- для 1V751HA-XX |
от 1 до 15000 |
- для 1У102ХХ-5, т02ХХ-10, т02ХХ-100, т02ХХ-500 |
от 0,5 до 16000 |
- для т03ХХ-10, т03ХХ-100, 1V104HA-10, 1V104HA-100 |
от 5 до 15000 |
- для т03ХХ-1, 1V104HA-1 |
от 5 до 18000 |
- для 1V301HA-3, 1V303TB-1, 1V303TB-2 |
от 10 до 18000 |
- для т02ХХ-1, 1\'102ХХ-2 |
от 5 до 23000* |
- для 1V302HA-2 |
от 10 до 23000* |
- для 1V301HA-1, 1V302HA-1 |
от 10 до 25000* |
- для 1V303TB-0,05 |
от 20 до 25000* |
Диапазон рабочих частот F2 (неравномерность частотной характеристики в пределах ±45 %), Гц: | |
- для 1V251HM-100 |
от 0,5 до 2400 |
- для 1V401HS-1000 |
от 0,04 до 3000 |
- для 1V401HS-500 |
от 0,04 до 4500 |
- для 1V101TA-XX 1V701TA-XX |
от 0,5 до 8000 |
- для 1V221HP-10, 1V222HP-10 |
от 10 до 8000 |
- для 1V153HC-XX-ХХ, 1V154HC-XX |
от 0,3 до 10000 |
- для т01ХХ-100-ХХ |
от 1 до 10000 |
- для 1V101HB-XX, 1V101TB-XX |
от 0,2 до 12000 |
- для ^209ХХ-ХХ |
от 0,3 до 12000 |
|
от 0,4 до 12000 |
^203ХХ-ХХ, 1V203HA-XX(T) |
от 0,3 до 15000 |
- для 1V703HA-XX |
от 0,5 до 15000 |
- для 1\'208ХХ-100 |
от 1,5 до 12000 |
- для 1V702TA-XX |
от 0,5 до 18000 |
- для 1V001HB |
от 0,3 до 18000 |
- для 1V151ХХ-XX, т52ХХ^^ 1V155ХХ-XX |
от 0,3 до 22500* |
- для 1V751HA-XX |
от 0,5 до 22500* |
- для 1V102ХХ-5, т02ХХ-10, т02ХХ-100, т02ХХ-500 |
от 0,2 до 24000* |
- для т03ХХ-10, т03ХХ-100, 1V104HA-10, 1V104HA-100 |
от 3 до 22500* |
- для т03ХХ-1, 1V104HA-1 |
от 3 до 27000* |
- для 1V301HA-3, 1V303TB-1, 1V303TB-2 |
от 5 до 27000* |
- для т02ХХ-1, 1V102ХХ-2 |
от 3 до 30000* |
- для 1V302HA-2 |
от 5 до 35000* |
- для 1V301HA-1, 1V302HA-1 |
от 5 до 38000* |
- для 1V303TB-0,05 |
от 10 до 38000* |
Диапазон рабочих частот F3**, Гц |
от,{ до . fe |
Относительный коэффициент поперечного преобразования, %, не более: | |
- для всех модификаций (кроме 1V001HB) |
5 |
- для 1V001HB |
3 |
Пределы допускаемой основной относительной погрешности измерений ускорения в рабочих диапазонах амплитуд и частот (диапазон F1), %, в пределах |
±15 |
Коэффициент влияния температуры окружающей среды, %/°С, в пределах |
±0,2 |
Нормальные условия измерений: | |
- температура окружающей среды, °С |
от +18 до +25 |
- относительная влажность воздуха, %, не более |
80 |
Продолжение таблицы 2___________________________________________________________
* - расчетные значения (свыше 20000 Гц)
** - настраиваемый диапазон частот, не выходящий за границы F2, определяется при заказе и указывается в паспорте датчика
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры питания: - напряжение постоянного тока, В |
от 18 до 30 |
- ток, мА |
от 2 до 20 |
Масса (без кабеля), г, не более: - для 1V104HA-XX, 1V301HA-XX, 1V302HA-XX |
2 |
- для 1V103XX-XX |
3 |
- для 1V303TB-XX |
6 |
- для 1V152HE-XX |
9 |
- для 1V152HA-XX |
12 |
- для 1V102XX-XX, 1V152HC-XX |
13 |
- для 1V153HC-XX, 1V702TA-XX |
15 |
- для 1V751HA-XX |
16 |
- для 1V153HC-XX-01 |
22 |
- для 1V151XX-XX |
26 |
- для 1V101XX-XX, 1V202XX-XX, 1V202XX-XX(T) |
42 |
- для 1V155HC-XX, 1V601XX-100-XX, 1V701TA-XX |
50 |
- для 1V203XX-XX, 1V203XX-XX(T) |
70 |
- для 1V001HB |
85 |
- для 1V201XX-XX, 1V201XX-XX(T), 1V209XX-XX, 1V251HM-100, 1V703HA-XX |
90 |
- для 1V206HM-10, 1V221HP-10 |
95 |
- для 1V154HC-XX |
115 |
- для 1V222HP-10 |
125 |
- для 1V208XX-100, 1V401HS-XX |
160 |
Габаритные размеры, мм, не более: а) диаметрхвысота: - для 1V104HA-XX |
8,2x8,0 |
- для 1V301HA-XX |
6,0x9,0 |
- для 1V302HA-XX |
6,0x13,5 |
- для 1V103TB-XX |
8,6x14,6 |
- для 1V103TA-XX |
8,6x10,1 |
- для 1V303TB-XX |
9,0x21,0 |
- для 1V102HB-XX, 1V102HA-XX |
11,0x16,0 |
- для 1V102TB-XX |
11,0x23,5 |
- для 1V153HC-XX-XX |
21,0x11,0 |
- для 1V701TA-XX |
18,0x26,5 |
- для 1V702TA-XX |
11,0x20,0 |
- для 1V202TA-XX, 1V202TA-XX(T), 1V202TM-XX, 1V202TM-XX(T) |
18,0x20,5 |
- для 1V101HB-XX |
18,0x21,5 |
- для 1V101TA-XX, 1V101TB-XX |
18,0x27,4 |
- для 1V001HB |
22,0x32,5 |
- для 1V251HM-100 |
26,0x23,0 |
- для 1V202TH-XX, 1V202TT-XX(T) |
18,0x44,0 |
- для 1V601XX-100-XX |
18,0x54,0 |
- для 1V206HM-10, 1V209XX-XX |
30,2x37,0 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: а) диаметрхвысота: | |
- для 1V221HP-10, 1V222HP-10 |
22,5Х33,5 |
- для 1V401HS-XX |
32,0x26,2 |
- для 1V201XX-XX, 1V201XX-XX(T) |
40,0x20,0 |
б) длинахширинахвысота: | |
- для 1V152XX-XX |
13,5x13,5x12,5 |
- для 1V751HA-XX |
14,0x14,0x13,0 |
- для 1V151XX-XX |
22,0x22,0x11,0 |
- для 1V154HC-XX |
36,0x36,0x19,0 |
- для 1V155HC-XX |
28,0x28,0x14,0 |
- для 1V203HH-XX, 1V203HT-XX(T) |
51,0x18,0x20,0 |
- для 1V203HA-XX, 1V203HA-XX(T), 1V203HM-XX, | |
1V203HM-XX(T), 1V703HA-XX |
31,0x18,0x20,0 |
- для 1V208XX-100 |
48,0x24,0x25,2 |
Рабочие условия эксплуатации: а) температура окружающей среды, °С | |
- для всех акселерометров (кроме 1V206HM-10, 1V208XX-100, | |
1V251HM-100 и исполнений (T)) |
от -55 до +125 |
- для 1V206HM-10 |
от -60 до +150 |
- для 1V208XX-100 |
от -50 до +125 |
- для 1V251HM-100 и исполнений (T) |
от -40 до +125 |
- для 1V221HP-10, 1V222HP-10: | |
- для датчика |
от -60 до +400 |
- для электронного блока |
от -40 до +125 |
б) относительная влажность воздуха при температуре 35 °С, %, не более: | |
- для всех акселерометров (кроме модификации 1V7) |
95 |
- для акселерометров модификации 1V7 |
100 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.402159ПС и руководства по эксплуатации ГТБВ.402159РЭ типографским способом в левом верхнем углу.
Комплектность средства измерений
Таблица 4 - Комплектность акселерометра
Наименование |
Обозначение |
Количество |
Акселерометр серии 1VXXXXX-XX |
ГТБВ.402159.ХХХ-ХХ* |
1 шт. |
Акселерометр серии 1VXXXXX-XX. Паспорт |
ГТБВ.402159.ХХХ-ХХПС |
1 шт. |
Акселерометры серии 1V. Руководство по эксплуатации |
ГТБВ.402159РЭ |
1 экз. на партию |
* - индивидуальное обозначение по конструкторской документации |
приведены в руководстве по эксплуатации ГТБВ.402159РЭ, раздел 2.
Нормативные документы, устанавливающие требования к акселерометрам серии 1VГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ИзготовительОбщество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)
ИНН: 5254494306
Адрес: 607190, г. Саров Нижегородской обл., ул. Шверника, д. 17Б
Телефон: (83130) 49444
Факс: (83130) 49888
E-mail: info@gtlab.pro
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188 г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 23375
Факс: (83130) 22232
E-mail: nio30@olit.vniief.ru
Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311769 от 07.07.2016 г.
