Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

Хромос

Идентификационное наименование программного обеспечения

CalcModule.dll

Номер версии (идентификационный номер) программного обеспечения

1.2

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

37c2b7ab

Алгоритм вычисления цифрового идентификатора программного кода

CRC-32

Наименование характеристики

Значение

ОСКО по времени удерживания при автоматическом дозировании, %, не более:

ПИД, ПИД повышенной чувствительности, ЭЗД, МСД

0,1

ДТП

1

Наименование характеристики

Значение

ПИД (колонка насадочная/колонка капиллярная)

1

ПИД повышенной чувствительности капиллярная колонка

1

ЭЗД

1

МСД

4

ОСКО по времени удерживания при ручном дозировании, %, не более:

ПИД, ПИД повышенной чувствительности, ДТП проточный, ДТП проточный, повышенной чувствительности, ДТП полудиффузионный, ДТП микрообъемный, ДТП микрообъемный «Valco», ТИД, ЭЗД, ПФД-S, ФИД (лампа KpPB), ПРД, ТХД, ХЛД-S, ППФД, ПЭД, МСД, ГСД

1

ОСКО по площадь пика при ручном дозировании, %, не более:

ПИД (колонка насадочная/колонка капиллярная)

2/4

ПИД повышенной чувствительности (колонка насадочная/колонка капиллярная)

2/4

ДТП проточный (газовый кран/жидкость в испаритель)

1/2

ДТП проточный, повышенной чувствительности (газовый кран/жидкость в испаритель)

1/2

ДТП полудиффузионный, ДТП микрообъемный, ДТП микрообъемный «Valco», ПРД, ТХД, ПЭД

1

ТИД, ЭЗД, ФИД (лампа KpPB)

4

ПФД-S (газовый кран/газ в испаритель/жидкость в испаритель)

3/8/5

ХЛД-S, ППФД

6

МСД, ГСД

5

Наименование характеристики

Значение

Пределы допускаемого значения относительного изменения выходного сигнала ( площадей пиков) за 48 часов непрерывной работы, %, не более:

ПИД, ДТП, ПРД

± 5

ТИД, ЭЗД, ФИД, ПФД-S, ТХД, ХЛД-S, ППФД, ПЭД, ГСД

± 10

Относительное среднее квадратическое отклонение (ОСКО) выходного сигнала (время удерживания, площадь пика) за 8 часов непрерывной работы для МСД, %, не более:

± 5

Уровень флуктуационных шумов нулевого сигнала детекторов, не более:

ПИД, А

1,040^-14

ПИД повышенной чувствительности, А

1,040^-14

ДТП проточный (г-н гелий), В

8,040^-8

ДТП проточный (г-н аргон), В

1,540^-7

ДТП проточный, повышенной чувствительности (г-н гелий), В

1,540^-7

ДТП проточный, повышенной чувствительности (г-н аргон), В

1,5^10^-7

ДТП полудиффузионный, В

8,040^-8

ДТП микрообъемный (г-н гелий), В

8,040^-8

ДТП микрообъемный (г-н аргон), В

1,540^-7

ДТП микрообъемный «Valco», В

8,040^-8

ТИД, А

2,0^10^-14

ЭЗД, А

2,0^10^-14

ПФД-S, А

2,640^-12

Наименование характеристики

Значение

прд , В

1,040^-4

ТХД , В

1,0-10’⁵

ХЛД-S, А

2,540^-12

ППФД, А

2,540^-12

ПЭД, В

1Д10^-4

ГСД, А

2Д10^-14

Уровень дрейфа нулевого сигнала детекторов , не более:

ПИД, А/ч

4,040^-13

ПИД повышенной чувствительности, А/ч

4,040^-13

ДТП проточный (г-н гелий), В/ч

1,0-10’⁵

ДТП проточный (г-н аргон), В/ч

1Д10^-4

ДТП проточный, повышенной чувствительности (г-н гелий), В/ч

1Д10^-4

ДТП проточный, повышенной чувствительности (г-н аргон), В/ч

1Д10^-4

ДТП полудиффузионный, В/ч

1,0-10’⁵

ДТП микрообъемный (г-н гелий), В/ч

1,0-10’⁵

ДТП микрообъемный (г-н аргон), В/ч

1Д10^-4

ДТП микрообъемный «Valco», В/ч

1,0-10^-5

ТИД, А/ч

1Д10^-12

ЭЗД, А/ч

5,0^10^-13

ПФД-S, А/ч

1,0-10^-11

ФИД (лампа KpPB), А/ч

5,0^10^-12

ПРД , В/ч

10-10^-3

ТХД, В/ч

5,040^-4

ХЛД-S, А/ч

1,0-10^-11

ППФД, А/ч

1,0-10^-11

ПЭД, В/ч

10^10^-3

ГСД, А/ч

1,0-10^-12

Пределы детектирования детекторов, не более:

ПИД, по гептану или пропану, гС/с

1,3-10^-12

ПИД повышенной чувствительности по гептану или пропану, гС/с

1,0-10^-12

ДТП проточный, по гептану или пропану, г/см³ , газ-носитель гелий

8Д10^-10

ДТП проточный, по водороду, г/см³ , газ-носитель аргон

1Д10^-10

ДТП проточный, повышенной чувствительности, по гептану или пропану, г/см³, газ-носитель гелий

3,5-10^-10

ДТП проточный, повышенной чувствительности, по водороду, г/см³, газ-носитель аргон

8,040^-11

ДТП полудиффузионный, по водороду, г/см³ , газ-носитель аргон

8Д10^-11

ДТП микрообъемный, по гептану или пропану, г/см³, газ-носитель гелий

1Д10^-9

ДТП микрообъемный, по водороду, г/см³ , газ-носитель аргон

7Д10^-10

ДТП микрообъемный «Valco», по гептану или пропану, г/см³, газ-носитель гелий

5Д10^-9

ТИД, по фосфору в метафосе с ацетоном, гР/с

1,840^-14

ЭЗД, по линдану в гексане, г/с

1,740^-14

ПФД-S, по сере в метафосе, г$/с

1,0-10^-12

ПФД-S, по сероводороду в азоте, г/с

1,0-10^-13

ПФД-S, по сероводороду в метане, г/с

8,040^-13

Наименование характеристики

Значение

ПРД, по метану в гелии, г/с

2,2Д0^-13

ТХД, по водороду, г/см3

5,0Д0^-11

по кислороду, г/см3

5,0Д0^-10

ХЛД-S, по сере, гБ/с

5,0Д0^-13

1111ФД, по сере, гБ/с

2,0-10^-12

ПЭД, по азоту, г/см3

5,0Д0^-11

по водороду, кислороду, метану, г/см3

1,0Д0^-11

ГСД, по линдану в гексане, по дихлорметану, хлороформу, дихлорэтану, четыреххлористому углероду, трихлорэтилену, тетрахлорэтилену, г/с

2,0 Д0^-12

Детектор

Контрольное вещество

Соотношение сигнал/шум

1редельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (по площадям пиков), %

МСД

Гексахлорбензол

(0,01 мкг/см³)

150:1 (по m\z 283,8)

5

Наименование характеристики

Значение

- температура термостата колонок, °С

от (Токр +2) до +450

- с системой охлаждения термостата колонок, °С

от -20 до +450

- с устройством криогенного охлаждения, °С

от -100 до +450

- температура термостатируемых зон, °С

от (Токр +4) до +450

Максимальная температура испарителей, °С

+450

Максимальная температура кранов, °С

+350

Максимальная температура детекторов, °С:

+450

Дискретность задания температур во всех зонах, °С

0,01

Максимальная скорость программирования температуры в термостате колонок, ^оС/мин

140

Дискретность задания скорости программирования, ^оС

0,01

Отклонение среднего установившегося значения температуры термостатов от заданного значения, %

± 0,15

1итание хроматографа: **

- напряжение переменного тока, В

230+23

- частота переменного тока, Гц

50+0,2

Мощность, потребляемая хроматографом (без дополнительных устройств), к1+А, не более:

2,5

- при выходе на режим в установившемся режиме

0,9

Наименование характеристики

Значение

Габаритные размеры аналитического блока без дополнительных устройств и упаковки (ширина х глубина х высота), мм, не более

390х570х480

Масса хроматографа (без дополнительных устройств, упаковки),

42

Наименование характеристики

Значение

Наработка на отказ с учетом технического обслуживания, регламентируемого руководством по эксплуатации (без дополнительных устройств), ч, не менее

3000

Средний срок службы, лет, не менее

8

Условия эксплуатации хроматографа:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

+10 до +35 от 30 до 80 от 84 до 106,7

Хроматографы изготавливаются с термостатами объемом 18,9 л; 14,2 л; 5,3 л.

* Для термостатов объемом 5,3 л.

**Гарантируется нормальная эксплуатация хроматографа при значениях напряжения электрической сети от 187 до 253 В и частоте (50+1) Гц.

Наименование

Обозначение

Количество

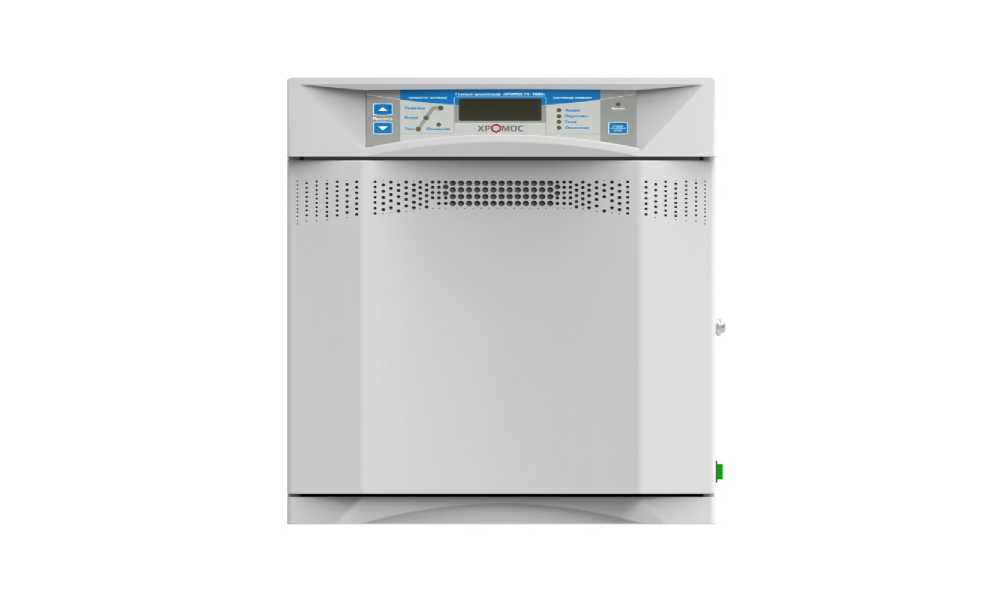

Комплекс хроматографический газовый «Хромос

ГХ-1000»

ХАС 2.320.003

1

Паспорт на комплекс хроматографический газовый «Хромос ГХ-1000»

ХАС 2.320.003 ПС

1

Руководство по эксплуатации на комплекс хроматографический газовый «Хромос ГХ-1000»

ХАС 2.320.003 РЭ

1

Методика поверки

ХАС 2.320.003.01 МП

с изменением № 1

1

Руководство пользователя программой «Хромос»

ХАС 3.001.001 РП

1

Программное обеспечение «Хромос» на компактдиске

ХАС 3.001.001

1

Паспорт на источник бета-излучения закрытый (на основе радионуклида Никель-63)

При наличии в комплекте ЭЗД

Комплект ЗИП

-

1

Упаковка

-

1

Составные части хроматографа:

Детектор ПИД

Детектор ПИД, повышенной чувствительности

Детектор ПИД с метанатором

Детектор ДТП проточный

Детектор ДТП проточный, повышенной чувствительности

Детектор ДТП полудиффузионный

Детектор ДТП микрообъемный

Детектор ДТП микрообъемный «Valco»

Детектор ТИД

Детектор ЭЗД

Наименование

Обозначение

Количество

Детектор ПФД-S Детектор ФИД Детектор ТХД Детектор ПРД Детектор ХЛД-S Детектор ППФД Детектор ПЭД Детектор МСД Детектор ГСД

Устройства для ввода проб:

Испаритель насадочный

Испаритель капиллярный

Испаритель программируемый

Кран 3-х портовый газовый

Кран 4-х портовый газовый

Кран 6-ти портовый газовый

Кран 8-ми портовый газовый

Кран 10-ти портовый газовый

Кран 14-ти портовый газовый

Краны для ввода жидких проб (с исполнениями) Термодесорбер (ТД)

Дозатор равновесного пара (ДРП)

Устройство дозирования сжиженных газов (УДСГ)

Дозатор проб высокого давления

Дополнительные устройства:

Клапан электромагнитный

Клапан пневматический

Устройство для контроля водорода Система криоконцентрирования

Модуль переключения капиллярных колонок Метанатор

Устройство для отбора газовых проб шприцем Устройство для анализа трансформаторного масла Устройство для достижения равновесия Система охлаждения термостата колонок

Устройство криогенного охлаждения термостата колонок

Аппаратно-программный модуль «Хромос АПМ-2М»

Дозатор автоматический жидкостный

Дозатор автоматический парофазный

Дозатор автоматический, с функцией дозирования жидкости, равновесного пара и твердофазной экстракции

Индикатор расхода газа

Блок регулирования давления газов

Блок регулирования расхода газов

Разветвители газовых потоков

Наименование

Обозначение

Количество

Концентраторы

Реактор сжигания кислорода

Блок регенерации колонок

Блок коммутации и подготовки газов

Узлы сброса

Устройство для разгазирования Стабилизатор давления механический Трубопровод обогреваемый

Устройство запорное

Термостаты дополнительные

Фильтры дополнительной очистки газов

Блок фильтров выносной

Блоки фильтров со стабилизаторами давления Фильтры для улавливания механических частиц

Дополнительное оборудование:

Шприцы для жидких и газовых проб Компрессор воздуха

Генератор водорода

Генератор чистого азота

Система водоподготовки

Деионизатор воды

Устройство для регенерации фильтров Детекторы поиска утечек газов

Регуляторы давления высокой чистоты Дроссель механический

Вентили тонкой регулировки

Система экстрагирования

Система разгазирования проб Устройство для подогрева баллонов Счетчики газовые

Пробоотборники

Колонки адсорбционные

Колонки насадочные стеклянные

Колонки насадочные металлические Колонки капиллярные

Газовая арматура в комплекте

Наличие указывается в упаковочном листе

Персональный компьютер

Принтер

Операционная система (лицензированная) Многофункциональное устройство Источник бесперебойного питания

Баллоны с аттестованными газовыми и жидкими смесями

-

Баллоны с газами

Стандартные образцы

Чистые вещества

Реактивы

Наименование

Регистрационный номер

Метрологические характеристики

Микрошприц типа Агат-М-10, объем доз от 1 до 10 мкл

рег.№ 54826-13

Погрешность ±3 %

Микрошприц типа МШ-10М, объем доз от 1 до 10 мкл

рег.№ 8235-81

Погрешность ±5 %

Шприц Hamilton серии 700

рег.№ 63779-16

Относительная погрешность

±5 %

Шприц Hamilton серии 1000

рег.№ 63779-16

Относительная погрешность

±1 %

Шприц Hamilton серии 7000

рег.№ 63779-16

Относительная погрешность

±8 %

Стандартный образец состава искусственной газовой смеси пропан-азот

ГСО 10651-2015

Объемная доля пропана от 0,1 до 0,5 % об.д.

Стандартный образец состава искусственной газовой смеси пропан-гелий

ГСО 10655-2015

Объемная доля пропана от 0,1 до 0,5 % об.д.

Стандартный образец состава искусственной газовой смеси метан - гелий

ГСО 10532-2014

Объемная доля метана от 5 до 10 млн. ^-1

Стандартный образец состава искусственной газовой смеси сероводород-азот

ГСО 10537-2014

Массовая концентрация сероводорода от 9 до 25 мг/м³

Стандартный образец состава искусственной газовой смеси сероводород-метан

ГСО 10538-2014

Массовая концентрация сероводорода от 4 до 20 мг/м³

Стандартный образец состава искусственной газовой смеси водород-азот

ГСО 10532-2014

Объемная доля водорода от 0,6 до 1,0 % об.д.

Стандартный образец состава искусственной газовой смеси водород, кислород, азот, метан- аргон

ГСО 10532-2014

Объемная доля азота от 5 до 15 млн^-1, объемная доля водорода от 5 до 15 млн^-1, объемная доля кислорода от 5 до 15 млн^-1, объемная доля метана от 5 до 15 млн^-1

Наименование

Регистрационный номер

Метрологические характеристики

Стандартный образец состава искусственной газовой смеси дихлорметан, хлороформ, дихлорэтан, четыреххлористый углерод, трихлорэтилен, тетрахлорэтилен в азоте

ГСО 10550-2014

Массовая        концентрация

дихлорметана от 0,3 до 30 мг/м³, хлороформа от 0,3 до 30 мг/м³, дихлорэтана от 0,3 до 30 мг/м³, четыреххлористого углерода от 0,3 до 30 мг/м³, трихлорэтилена от    0,3    до    30    мг/м³,

тетрахлорэтилена от 0,3 до 30 мг/м³.

Гептан эталонный

ГОСТ 25828-83

Массовая   доля   основного

вещества не менее 99 %

Линдан

ГСО 8890-2007

Массовая   доля   основного

вещества не менее 98,7 %

Метафос (паратион-метил)

ГСО 11056-2018

Массовая        концентрация

метафоса 113 мг/дм³

Бензол х.ч.

ГСО 7141-95

Массовая   доля   основного

вещества не менее 99,4 %

Гексахлорбензол

ГСО 9106-2008

Массовая   доля   основного

вещества не менее 99,6 %

Изооктан

ТУ 6-09-921-76

Массовая доля изооктана не менее 99,9 %

Весы лабораторные электронные МЕ 235 S.

рег.№ 21464-07

Погрешность ±(0,00002-0,00024) г
