1ШН11СТЕРСТВО ПРОаШШЛЕННОСГИ и ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Л                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

ч

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_^н^ня      2025 г. №

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

ЭКРА.426472. 003 МП

10

МП 651-24-019

для вновь изготавливаем

ых средств измерений в дополнение к ЭКРА.426472.

003 МП

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1063

Регистрационный № 74100-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства синхронизации единого времени серии СВ

Устройства синхронизации единого времени серии СВ (далее - устройства) предназначены для формирования и хранения шкалы времени (ШВ), синхронизированной по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS с национальной шкалой координированного времени Российской Федерации UTC(SU), а также выдачи информации о текущем значении даты и времени. Устройства могут применяться в качестве рабочего эталона 4 разряда единиц времени и частоты для поверки (калибровки) и аттестации средств измерений времени и частоты.

Принцип действия устройства основан на приеме сигналов ГНСС ГЛОНАСС/GPS, синхронизации собственных часов и передаче информации о времени по протоколам синхронизации времени.

Устройство состоит из следующих функциональных блоков:

• - приемник сигналов ГНСС ГЛОНАСС/GPS;

• - блок согласования;

• - блок индикации;

• - блок обработки информации;

• - блок питания AC/DC (DC/DC);

• - усилитель-повторитель интерфейсных сигналов;

• - усилитель оптических интерфейсных сигналов;

• - Ethernet драйверы физического уровня;

• - карта внешней памяти типа microSD.

Приемник сигналов ГНСС ГЛОНАСС/GPS является встроенным или отдельным блоком в зависимости от варианта исполнения устройства.

По сигналам ГНСС ГЛОНАСС/GPS приемник формирует сообщения NMEA, которые поступают на блок согласования и далее на блок обработки информации. Сигнал 1 Гц с приемника также поступает на блок обработки информации. Для визуального контроля текущего состояния устройства используются индикаторы на передней панели.

Блок обработки информации реализован на одном двухъядерном процессоре, и имеет два Ethernet интерфейса со своими сетевыми настройками. Таким образом, блок обработки информации представляет собой две независимые аппаратные платформы. Блок обработки информации обеспечивает основной алгоритм каждого процессора (ядра): конвертирование спутниковых сигналов временной синхронизации в сетевые протоколы SNTP (NTP), PTP v.2, а также в символьные телеграммы IRIG-B, секундные импульсы, дискретные сигналы (с заданной длительностью и периодом) и подготовку информации для блока индикации. В зависимости от исполнения устройство может содержать 1, 2 или 3 процессорных модуля с 1, 2, 4 или 6 Ethernet интерфейсами.

Блок индикации состоит из светодиодных индикаторов. В модификации СВ-02А блок индикации имеет дополнительно двухстрочный индикатор и кнопки управления, на котором отображается текущее время устройства, часовой пояс, состояние синхронизации времени по сигналам ГНСС, наличие и количество спутников ГЛОНАСС/GPS, средний уровень принимаемых сигналов спутников ГНСС.

Усилитель-повторитель интерфейсных сигналов усиливает и преобразует сигналы процессора в стандартные ТТЛ уровни (5 В) и сигналы витой пары (RS422).

Коммуникационные драйверы физического уровня производят прием/передачу сетевых сообщений и согласование данных с RMII(MII) интерфейсами процессора. Стандартные Ethernet разъемы (под вилку RJ-45) выведены на панель устройства.

Аппаратные часы реального времени с энергонезависимым питанием используются в момент включения питания устройства для установки начального времени, в дальнейшем процессор использует собственные программные часы. При наличии устойчивой синхронизации аппаратные часы периодически синхронизируются с программными часами.

Аппаратная часть имеет разделяемый доступ к флэш-диску для считывания файла конфигурации, загрузочного образа, сохранения лог файлов устройства. Все записанные данные могут быть прочитаны и сохранены на компьютере с целью последующего анализа.

Устройство обеспечивает поддержку стандартных сетевых протоколов SNTP (NTP), PTP v.2, IRIG-B007(004), 1PPS и дискретный выход (с заданной длительностью и периодом сигнал с уровнем напряжения 24 В).

Устройства выпускаются в следующих модификациях: СВ-02А, СВ-03, СВ-04, которые отличаются конструкцией, напряжением питания и вариантом исполнения приемного модуля сигналов ГНСС (может быть внутренним, либо внешним - приемник RM-01-GL/GP).

Информация о структуре условного обозначения модификаций устройств приведена на рисунке 1.

В таблице 1 приведен код исполнения по опциональным выходам.

Конструктивно устройство выполняется в виде конструктивов: типоразмера 1U на 19" стойку либо типоразмера 1U на стойку шкафа 19" + 200 мм для модификации СВ-02А и в блочном исполнении для установки на DIN-рейку (модификации СВ-03, СВ-04). Устройства изготавливаются для установки в шкаф, а также как самостоятельные устройства.

Общий вид средств измерений представлен на рисунках 2-4.

Таблица 1- Исполнение опциональных выходов

Рисунок 2 - Общий вид средств измерений СВ-02А

Рисунок 3 - Общий вид средств измерений СВ-03

СВ-04(-А)-220(24)-М4 ХХХХХ

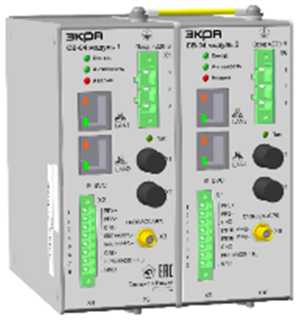

Рисунок 4 - Общий вид средств измерений СВ-04

Схема пломбировки от несанкционированного доступа, обозначение места нанесения расположения заводского номера представлены

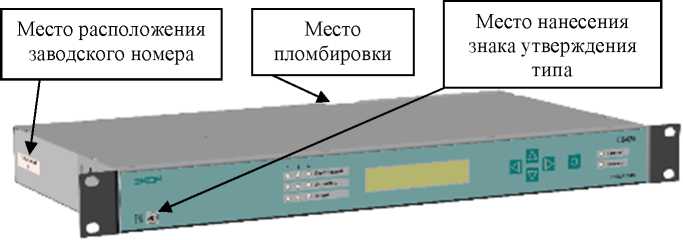

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа, место расположения заводского номера для модификаций СВ-02А

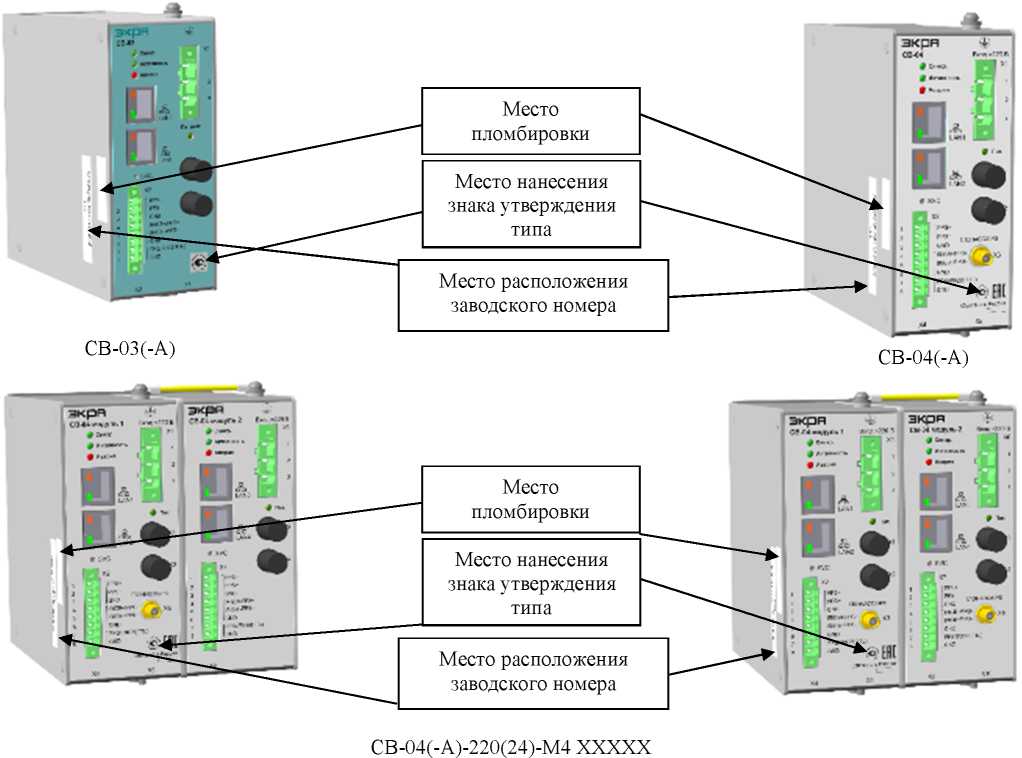

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа, место расположения заводского номера для модификаций СВ-03, СВ-04

Конструкция средства измерений не предусматривает возможность нанесения знака поверки на корпус. Заводской номер наносится типографским способом на самоклеящуюся наклейку, размещаемую на верхней (боковой) панели корпуса устройства. Формат нанесения заводского номера цифровой.

Программное обеспечение состоит из встроенного и внешнего ПО. Метрологически значимой частью является встроенное ПО, идентификационные данные которого приведены в таблице 2. Влияние встроенного ПО на метрологические характеристики учтены при их нормировании.

Внешнее ПО не нуждается в установке и запускается после копирования на жесткий диск персонального компьютера (ПК). Оно позволяет:

• - выполнить чтение/запись файла конфигурации;

• - обновить внутреннее ПО;

• - считать сохраненные лог файлы;

• - считать идентификационные данные устройства СВ (заводской номер, версию прошивки, дату изготовления и др.);

• - проверить работу SNTP устройства СВ путем подачи клиентских запросов;

• - визуализировать данные лог файлов (в режиме тестирования);

- контролировать состояние внутренних переменных (информацию о принимаемых сигналах ГНСС, отображается состояние и параметры сетевых порто и протоколов).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 -

обеспечения

данные

Метрологические и технические характеристики средства измерений

Таблица 3 -

Пр одолжение таблицы 3

Таблица 4 - Основные технические характеристики

Пр одолжение таблицы 4

Таблица 5 - Показатели надежности

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на самоклеящуюся наклейку на панель устройства, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы устройства.

Таблица 6   - Комплектность устройства синхронизации единого времени

СВ-02А(-А)-ХХХ-ХХХХ-ХХ-Г 1 -ХХ ХXXXХ

^* длина кабеля определяется при заказе;

^** 1 экземпляр на партию, поставляемую в один адрес (при первой поставке) и/или в соответствии с договором;

^*** 1 экземпляр на партию при наличии знака утверждения типа, поставляемую в один адрес (при первой поставке) и/или в соответствии с договором

Таблица 8 - Комплектность устройства синхронизации единого времени СВ-03(-А)

^* длина кабеля определяется при заказе;

^** 1 экземпляр на партию, поставляемую в один адрес (при первой поставке) и/или в соответствии с договором;

^*** 1 экземпляр на партию при наличии знака утверждения типа, поставляемую в один адрес (при первой поставке) и/или в соответствии с договором

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;

ЭКРА.426472.003 ТУ «Устройство синхронизации единого времени серии СВ. Технические условия».

Общество с ограниченной ответственностью Научно-производственное предприятие

«ЭКРА» (ООО НПП «ЭКРА»)

ИНН 2126001172

Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр-кт. И.Я. Яковлева, д. 3, помещ. 541

Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 141552, Московская обл., р-н Солнечногорский, рп. Ржавки, д. 31/2

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
