ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «21» мая 2021 г. № 805 Сведения

об утвержденных типах средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» мая 2021 г. № 805

Лист № 1 Регистрационный № 81815-21 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измеритель крутящего момента силы AHCTS

Измеритель крутящего момента силы AHCTS (далее по тексту - измеритель), предназначен для измерения крутящего момента силы, с цифровой индикацией, в режимах текущего и максимального значений.

Принцип действия измерителя крутящего момента силы AHCTS основан на преобразовании электрических сигналов разбаланса тензорезисторов, соедененных в мостовую схему, установленных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в блок обработки данных через измерительный усилитель, с последующим выводом результатов измерений на экран блока управления.

Конструктивно измеритель крутящего момента AHCTS состоит из мобильной платформы, на которой установлены: измерительный блок, блок обработки данных, и блок управления.

Измерительный блок выполнен в виде стальной цилиндрической конструкции, жестко закрепленной на основании платформы и установленными по принципу консольной мостовой схемы тензометрическими датчиками.

Блок обработки данных предназначен для приема электрических сигналов с тензометрических датчиков, и преобразования в цифровой сигнал с последующей передачей на блок управления.

Блок управления представляет собой переносное модульное устройство, состоящее из корпуса на лицевой панели, которого расположен жидкокристаллический дисплей и набор функциональных клавиши. Блок управления обеспечивает функции вывода результатов измерений и выбора режима работы измерителя.

Пломбирование измерителя крутящего момента силы AHCTS не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

Знак поверки наносится на свидетельство о поверке.

Общий вид измерителя крутящего момента силы AHCTS и блока управления, представлены на рисунках 1,2.

Рисунок 1 - Общий вид измерителя AHCTS Рисунок 2 - Блок управления измерителя AHCTS

Программное обеспечение измерителя крутящего момента силы AHCTS защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 4 - Комплектность измерителя крутящего момента силы AHCTS.

приведены в руководстве пользователя «Измеритель крутящего момента силы AHCTS-РП» Режим измерений.

Государственная поверочная схема для средств измерений крутящего момента силы. Утверждена приказом Росстандарта № 1794 от 31.07.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» мая 2021 г. № 805

Лист № 1 Регистрационный № 81812-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рефлектометры оптические JW3302XR

Рефлектометры оптические JW3302XR (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.

В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).

Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.

Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания.

Рефлектометры выпускаются в различных модификациях JW3302XR-S1, JW3302XR-S2, JW3302XR-S3, JW3302XR-S4, JW3302XR-S5, JW3302XR-M1 отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.

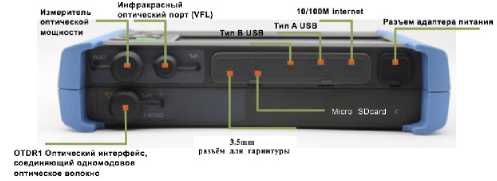

Внешний вид рефлектометра JW3302XR и место нанесения знака утверждения типа представлены на рисунке 1.

Место нанесения знака утверждения типа

Внешний вид лицевой панели

Внешний вид верхней панели

Рисунок 1 - Внешний вид рефлектометра и место нанесения знака утверждения типа

Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики рефлектометров

аблица 3 - Основные технические характеристики

наносят на титульный лист руководство по эксплуатации типографским способом и на лицевую панель в виде наклейки.

Таблица 4 - Комплектность средства измерений

приведены в главе 3 руководства по эксплуатации JW3302XR.2020 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»

ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки

Р 50.2.071-2009 ГСИ. Рефлектометры оптические. Методика поверки

Техническая документация изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» мая 2021 г. № 805

Регистрационный № 81813-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры и давления SureSENS QPT ELITE

Преобразователи температуры и давления SureSENS QPT ELITE (далее -преобразователи) предназначены для измерений избыточного давления и температуры нефти, газа, воды и их смесей в скважинах.

Принцип действия преобразователей основан на преобразовании измеряемых значений избыточного давления и температуры в скважине в частотный выходной сигнал, его дальнейшей обработки при помощи интерфейсной карты, а также передачу измерительной информации на внешнее устройство сбора данных (далее - наземный модуль).

В качестве чувствительных элементов (далее - ЧЭ) используются кварцевые резонаторы.

Принцип действия преобразователей с ЧЭ в виде кварцевых резонаторв основан на том, что собственная частота колебаний резонаторов изменяется под действием измеряемых значений температуры и давления.

Преобразователи изготавливаются в герметичном металлическом корпусе цилиндрической формы с уплотнительными кольцами из эластомерного материала. По заказу преобразователи могут изготавливаться в цельносварном корпусе.

Внутри корпуса преобразователей размещены: два кварцевых резонатора, кварцевый генератор, являющийся гетеродином, с помощью которого происходит измерение и преобразование сигнала от ЧЭ в цифровой код, встроенный микропроцессор, предназначенный для вывода измерительной информации в цифровом виде на интерфейсную карту с помощью кабеля, подключенную к наземному модулю сбора информации.

Питание преобразователей осуществляется от наземного модуля через двухжильный кабель. Также наземный модуль выполняет функции вывода информации о настройках преобразователя на интерфейсную карту и передачу измеренной информации на ПК. Одновременно к одному наземному модулю возможно подключить до 8 преобразователей.

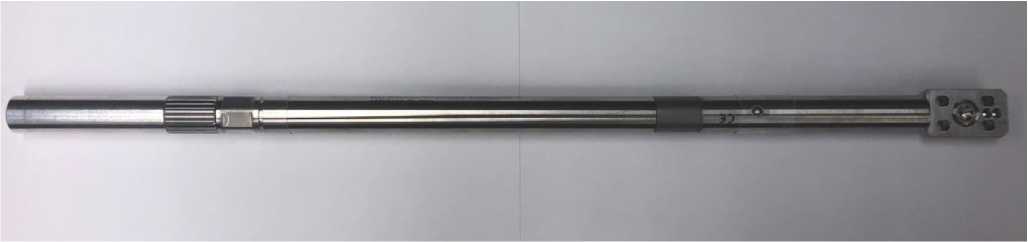

Фотография общего вида преобразователей приведена на рисунке 1.

Рисунок 1 - Общий вид преобразователей

Пломбирование преобразователей не предусмотрено.

Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Встроенное ПО является метрологически значимым и устанавливается в преобразователи на предприятии-изготовителе во время производственного цикла и осуществляет функции диагностики состояния, управления процессом измерений, преобразования, сбора, передачи, а также предоставления измерительной информации и коммуникацию с интерфейсной картой. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Внешнее ПО может быть 2-х исполнений: SureField Datahub и CRMS Plus. Оба исполнения ПО выполняют одинаковую функцию и являются метрологически значимыми, представляют собой программу, используемую при проверке работоспособности и функциональности преобразователей. Внешнее ПО также позволяет конвертировать данные с преобразователей в инженерные единицы.

Внешнее ПО устанавливается на ПК и позволяет программировать работу преобразователей (периодичность сбора данных и единицы измерения). Влияние внешнего ПО учтено при нормировании метрологических характеристик.

Уровень защиты внешнего программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Основные метрологические и технические характеристики преобразователей приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Комплект поставки преобразователей приведен в таблице 4.

Таблица 4 - Комплектность средства измерений

отсутствуют.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Техническая документация фирмы-изготовителя «Baker Hughes», США.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» мая 2021 г. № 805

Регистрационный № 81814-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули инклинометрии МИ-501 и МД-402

Модули инклинометрии МИ-501 и МД-402 (далее - инклинометры) предназначены для измерений зенитных и азимутальных углов ствола горизонтальной или наклонно-направленной скважины и углов установки отклонителя при работе в составе систем телеметрических буровых в процессе бурения.

Принцип работы инклинометров основан на измерении в скважине в трех направлениях значений проекций вектора силы тяжести на ось чувствительности акселерометра с помощью трех ортогонально установленных акселерометров и измерениях в трех направлениях проекций вектора напряженности естественного магнитного поля Земли на ось чувствительности магнитометра с помощью трех магнитометров. На основании этих измерений вычисляются метрологические параметры инклинометров.

Измерение углов установки отклонителя в зависимости от диапазонов может происходить с использованием акселерометров (показания параметров GTF) и с использованием магнитометров (показания параметров МTF).

Конструктивно в сборе инклинометры представляют собой электронный блок, установленный в немагнитный цилиндрический охранный кожух, заканчивающийся с одной стороны наружной резьбой, а с другой - внутренней резьбой. Резьбы служат для механического скрепления инклинометров с другим оборудованием скважинных систем телеметрических буровых. В транспортном состоянии на резьбы накручены защитные колпаки (заглушки) и пробки.

Инклинометры имеют два разъёма для подачи напряжения питания и подключения интерфейса связи. Одни контакты разъёмов используются для подключения к шине       напря

жения питания модулей, другие контакты разъёмов используются для подключения к шине интерфейса связи. Один разъём установлен на одном торце корпуса модуля, другой разъём подключен к модулю с помощью кабеля спирального через второй торец корпуса.

На цилиндрической поверхности инклинометров, на стороне расположения наружной резьбы, установлены резиновые кольца уплотнительные для обеспечения герметичности соединений с другим оборудованием приборов скважинных систем телеметрических буровых.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Общий вид инклинометров представлен на рисунках 1 и 2.

Рисунок 1 - Общий вид инклинометров МД-402 (а - в немагнитном кожухе, б - без немагнитного кожуха)

а)

Места нанесения маркировки

Рисунок 3 - Общий вид инклинометров МИ-501 (а - в немагнитном кожухе, б - без немагнитного кожуха)

б)

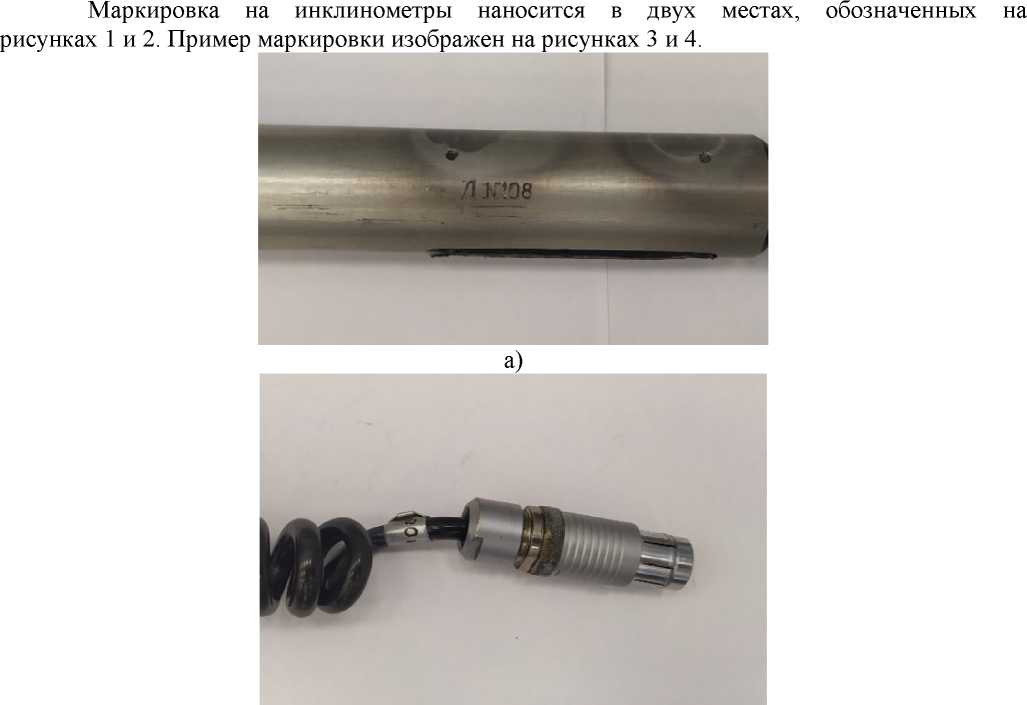

Рисунок 3 - Маркировка инклинометра МД-402 (а - на корпусе инклинометра, б - на проводе питания)

а)

б)

Рисунок 4 - Маркировка инклинометра МИ-501 (а - на корпусе инклинометра, б - на проводе питания)

Ограничение доступа к электронным компонентам модулей инклинометрии МИ-501 и МД-402 для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, обеспечивается заливкой электронных компонентов специальными высокотемпературными герметиками и лаками, без повреждения которых доступ к электронным компонентам не возможен.

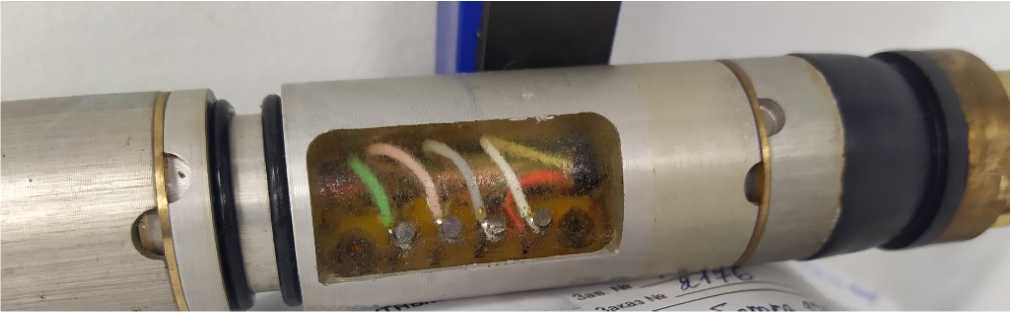

Примеры заливки модулей инклинометрии МИ-501 и МД-402 приведены на рисунках 5 и 6 соответственно.

б)

в)

Рисунок 5 - Пример пломбирования модуля инклинометрии МИ-501

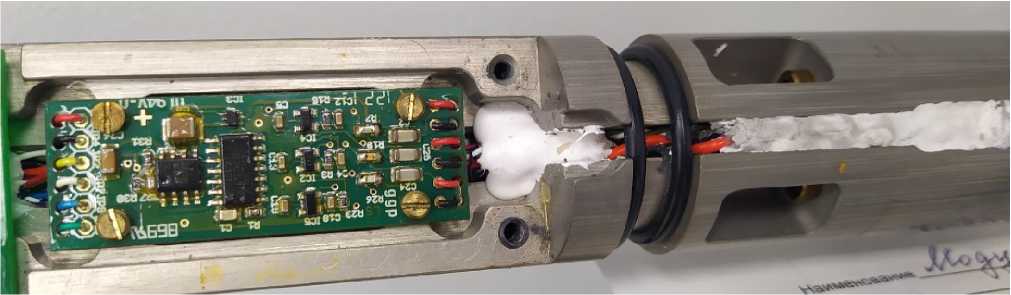

(а - заливка акселерометров и проводов герметиком ВГО-1; б - крупные радиоэлементы подливаются двухкомпонентным адгезивом для капсуляции радиоэлементов DP270, плата и места пайки проводов покрываются полиуретановым лаком 1H20 UR5;

в - клемная колодка заливается компаундом Пенталаст 712)

а)

б)

в)

Рисунок 6 - Пример пломбирования модуля инклинометрии МД-402

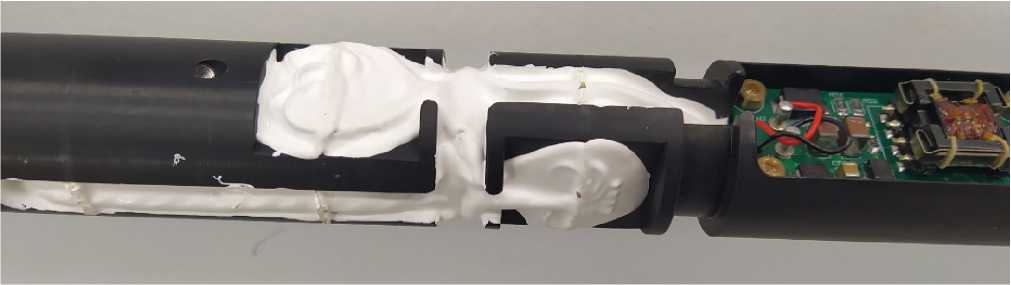

(а - заливка акселерометров и проводов герметиком ВГО-1; б - крупные радиоэлементы подливаются двухкомпонентным адгезивом для капсуляции радиоэлементов DP270, плата и места пайки проводов покрываются полиуретановым лаком 1H20 UR5;

в - клемная колодка заливается компаундом Пенталаст 712)

В инклинометрах используется внешнее и внутренне программного обеспечения (ПО).

Внешнее ПО RollTest предназначено для тестирования работоспособности инклинометров, контроля отображения текущих значений измеряемых параметров инклинометров, чтения идентификационных данные модулей и обозначения версий рабочих программ.

Таблица 1 - Идентификационные данные встроенного ПО RollTest

Встроенное в микроконтроллеры ПО MI_SIB3 (инклинометр МИ-501) и ПО MS2_1 (инклинометр МД-402), которые расположены внутри корпусов инклинометров. Встроенные ПО модулей инклинометрии предназначены для математической обработки данных           по

лученных в результате обработки сигналов от магнитометров и акселерометров. Данные обрабатываются в микроконтроллере. Результатом вычислений является определение положения модулей инклинометрии в пространстве, численные значения зенитного и азимутального углов и угла вращения инклинометров вокруг собственной оси. Встроенные ПО модулей инклинометрии представляют собой микроконтроллерные коды, которые устанавливаются в модули с помощью компьютера.

Таблица 2 - Идентификационные данные встроенного ПО инклинометров

Конструкция инклинометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации печатным способом.

Таблица 5 - Комплектность инклинометров МИ-501

Таблица 6 - Комплектность инклинометров МД-402

приведены в пункте 2 руководства по эксплуатации модулей инклинометрии ШКМБ 0.005.041 РЭ

ТУ 26.51.12.160-053-79191960-2018 Модули инклинометрии. Технические условия

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» мая 2021 г. № 805

Лист № 1 Регистрационный № 54074-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства синхронизации системного времени УССВ-2

Устройства синхронизации системного времени УССВ-2 (далее по тексту - устройства) предназначены для формирования шкалы времени (далее по тексту - ШВ), синхронизированной по сигналам глобальных навигационных спутниковых систем (далее по тексту - ГНСС) ГЛОНАСС/GPS с национальной шкалой координированного времени Российской Федерации UTC(SU) и сигналов точного времени для технологического оборудования.

Принцип действия устройства основан на приеме информации со спутников ГНСС, обработке данных, преобразовании и формировании выходных данных по протоколу NMEA 0183.

Устройства на специальном выходе формируют собственную ШВ - последовательность секундных импульсов на выходе 1 Гц (1PPS), синхронизированных со шкалой времени UTC(SU).

Устройства являются функционально и конструктивно законченными изделиями, выполненным в виде моноблока. На передней панели устройств расположены интерфейсные разъемы и индикатор режимов работы устройства. Сетевой кабель и антенный разъем расположены на задней панели.

Устройства выпускаются в модификациях: УССВ-2, УССВ-2.01 и УССВ-2.02 отличающихся наличием удлинительного антенного кабеля в модификации УССВ-2.01 и мачтовой антенны для УССВ-2.02.

Источники сигналов времени, которые могут использоваться для устройств:

• •     приемник сигналов ГНСС ГЛОНАСС / GPS.

Типы устройств, которые могут синхронизироваться от устройств:

• •     ЭВМ (РС-совместимый компьютер) или сервер с операционной системой Windows;

• •     Устройства сбора и передачи данных;

• •     Другие устройства, использующие для синхронизации и корректировки текущих значений времени и даты данные в формате пакета GPRMC протокола NMEA0183 или последовательность импульсов 1 Гц (1PPS), синхронизированных с ШВ UTC(SU).

Основные функции устройств:

• •     прием эталонных сигналов даты и времени от ГНСС ГЛОНАСС / GPS;

• •     формирование ШВ - последовательность секундных импульсов на выходе 1 Гц (1PPS), синхронизированных со ШВ UTC(SU);

• •     индикация поиска, правильного приёма и ошибки в приеме сигналов времени;

• •     вывод информации о времени и дате по интерфейсам RS-232, RS-485, USB.

ШВ сигнала 1 Гц (1PPS) синхронизирована ШВ UTC(SU) с помощью ГНСС ГЛОНАСС и GPS.

Частотный диапазон принимаемых сигналов ГНСС:

• •    ГНСС ГЛОНАСС - 1598,0625 - 1605, 357 МГц;

• ГНСС GPS - 1575,42 МГц ГНСС GPS.

Количество каналов ГНСС ГЛОНАСС/GPS - 32 канала.

Формирование выходных данных по интерфейсам RS-232, RS-485, USB осуществляется по протоколу NMEA0183 версия 3.01. Скорость передачи данных по интерфейсам RS-232, RS485, USB 9600 бит/с. Тип интерфейса USB - USB2 (Full speed) 12 Мбит/с.

Общий вид устройств с указанием мест пломбирования представлен на рисунке 1.

-2

1 — место нанесения знака утверждения типа; 2 — место пломбирования.

Рисунок 1 - Общий вид устройств

Программное обеспечение (далее по тексту - ПО) устройств встроено в защищённую от записи память микроконтроллера, а также предусмотрено пломбирование устройств от несанкционированного доступа, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится в виде наклейки на корпус, а также типографским методом на титульные листы эксплуатационной документации.

Лист № 4 Всего листов 4 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ №1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

ТУ 26.52.28-001-42107002-2020. Устройства синхронизации системного времени УССВ-2. Технические условия

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» мая 2021 г. № 805

Лист № 1 Регистрационный № 81818-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

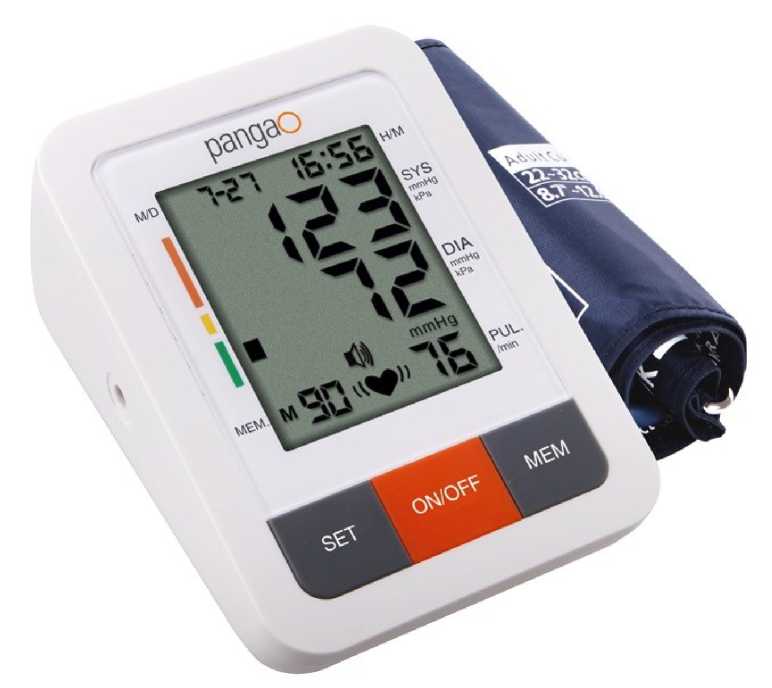

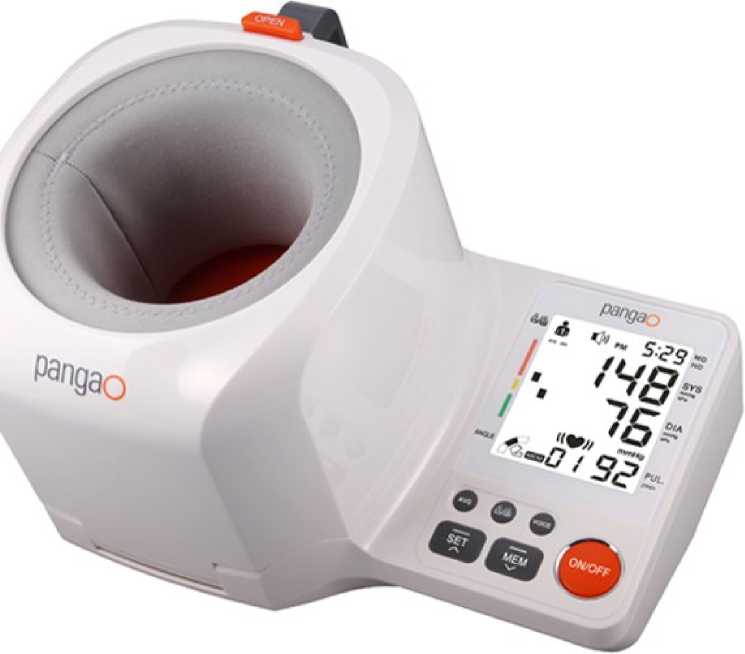

Приборы для измерения артериального давления и частоты пульса электронные (тонометры) с принадлежностями

Приборы для измерения артериального давления и частоты пульса электронные (тонометры) с принадлежностями (далее по тексту - тонометры) предназначены для измерения и мониторинга артериального давления.

Принцип действия тонометров основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором автоматически. Результаты измерений представляются на экране большого жидкокристаллического дисплея (ЖК-дисплей) тонометра в цифровом виде. Измерения артериального давления и частоты пульса производятся автоматически.

Конструктивно тонометры состоят из электронного измерительного блока и манжеты компрессионной. Манжета компрессионная представляет собой пневмокамеру для фиксации на запястье (PG-800A12, PG-800A25) или на плече (PG-800B10, PG-800B12, PG-800B31, PG-800B69). На лицевой панели электронного блока находятся экран большого ЖК-дисплея, кнопка START/STOP, кнопка записи результатов измерений в память. На экране большого ЖК-дисплея предусмотрена индикация результатов измерения: систолического, диастолического давления и частоты пульса, а также служебной информации (текущее значение давления в манжете, сообщение ошибки измерения, знак уровня зарядки элементов питания).

Тонометры различаются внешним видом, комплектацией и габаритными размерами.

Общий вид тонометров и место нанесения знака утверждения типа представлены на рисунках 1 - 5. Нанесение знака поверки на СИ не предусмотрено

Рисунок 1 - Общий вид тонометров PG-800A12

Рисунок 2 - Общий вид тонометров PG-800A25

Рисунок 3 - Общий вид тонометров PG-800B10

Рисунок 4 - Общий вид тонометров PG-800B12

Рисунок 5 - Общий вид тонометров PG-800B31

Рисунок 6 - Общий вид тонометров PG-800B69

Пломбирование тонометров не предусмотрено.

Тонометры имеют встроенное программное обеспечение (ПО), которое используется для проведения измерений и обработки полученных результатов.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Лист № 6

Всего листов 8 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и/или на упаковку и на этикетку. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в п.4.5 «Способ применения», документа «Прибор для измерения артериального давления и частоты пульса электронный (тонометр) с принадлежностями Инструкция по применению».

Нормативные и технические документы, устанавливающие требования к приборам для измерения артериального давления и частоты пульса электронным (тонометрам) с принадлежностями

ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия

ГОСТ 30324.30-2002 Изделия медицинские электрические. Часть 2. Частные требования безопасности к приборам для автоматического контроля давления крови косвенным методом

ГОСТ 31515.3-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови

Техническая документация Shenzhen Pango Electronic Co. Ltd, Китай.

Регистрационный № 81817-21

Контроллеры давления специальные одноканальные КДС-1 (далее по тексту - КДС-1), предназначены для автоматизированного воспроизведения и измерения абсолютного давления в качестве эталонов при проведении поверки и калибровки средств измерений давления в области абсолютных давлений и вычисления барометрической высоты по измеряемому давлению согласно таблицам и алгоритмам стандартной атмосферы.

Конструктивно КДС-1 состоит из высокоточного частотного датчика абсолютного давления, электронного вычислительного блока, блока управления пневматическими клапанами и TFT-дисплея с емкостным сенсорным экраном для отображения информации. Также КДС-1 оснащен портами интерфейсов RS232 и USB для сопряжения с персональным компьютером.

Частотный датчик абсолютного давления основан на использовании термостатированного вибрационно-частотного измерительного преобразователя давления, выполненного на базе тонкостенного цилиндрического резонатора и предназначенного для преобразования абсолютного давления в частоту.

Блок управления пневматическими клапанами совместно с электронным вычислительным блоком позволяют создавать и поддерживать давление на пневмотическом выходе КДС-1, измерять частотный сигнал, поступающий с частотного датчика абсолютного давления, с последующим преобразованием в цифровое значение давления для вывода на TFT-дисплей.

КДС-1 имеет два варианта исполнения:

а) КДС-1-1 - исполнение с диапазоном измерений от 5 до 1600 гПа;

б) КДС-1-2 - исполнение с диапазоном измерений от 5 до 3000 гПа.

Общий вид КДС-1 приведен на рисунке 1.

Рисунок 1 - Общий вид КДС-1

Программное обеспечение

Программное обеспечение (ПО) системы представляет программный продукт «KDC_1», устанавливаемый на ПЭВМ и выполняющий функции приема, обработки и отображения измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО «высокий» в соответствии с Р 50.2.77-2014.

Основные метрологические характеристики КДС-1 приведены в таблице 2.

Основные технические характеристики КДС-1 приведены в таблице3.

Таблица 2 - Основные метрологические характеристики

*ИВ - Измеряемая величина

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и на переднюю панель КДС-1.

Таблица 4 - Комплектность

БМРТ.406441.001 РЭ «Контроллер давления специальный одноканальный КДС-1. Руководство по эксплуатации».

БМРТ.406441.001 ТУ «Контроллер давления специальный одноканальный КДС-1.

Технические условия».

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-140⁶ Па».

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» мая 2021 г. № 805

Лист № 1 Регистрационный № 81816-21 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster 600

Расходомеры-счетчики электромагнитные ProcessMaster/HygienicMaster 600 (далее -расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 5 мкСм/см (20мкСм/см для деминерализованной воды).

Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.

Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где он усиливается и обрабатывается. После обработки в преобразователе формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.

Расходомеры выпускаются в различных модификациях: для промышленного и гигиенического применения; с обычной или расширенной функциональностью; в интегральном или разнесенном исполнении; с взрывозащитой или без.

Код модели, в зависимости от модификации, формируется следующим образом:

F E x 6 x x

P - ProcessMaster (промышленное исполнение)

H - HygienicMaster (исполнение для пищевой и фармацевтической промышленности)

• 1 - базовая функциональность измерительного преобразователя

3 - расширенная функциональность измерительного преобразователя

• 1 - интегральное исполнение

• 2 - разнесенное исполнение

Расходомеры разнесенного исполнения дополнительно комплектуются измерительными преобразователями следующих модификаций:

F E T 6 x 2

1 - базовая функциональность измерительного преобразователя

• 3 - расширенная функциональность измерительного преобразователя

Измерительные преобразователи (далее преобразователи) обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов датчика в цифровое значение расхода. Преобразователи могут формировать токовый выходной сигнал (4-20 мА), частотно-импульсный выходной сигнал (0-10500 Гц), цифровые выходные сигналы по протоколам HART, ProfiBus DP, Modbus RTU, Modbus TCP, HART DTM через высокоскоростной ИК-порт.

Преобразователи отличаются по типу монтажа: интегральный - на датчике расхода, разнесенный - настенный или полевой. Преобразователи комплектуются ЖК индикатором с кнопками управления.

Преобразователи выполняют постоянную диагностику внутренних электрических цепей расходомера, а также обеспечивают анализ сохраненной и полученной информации с помощью встроенной функции FingerPrint, которая позволяет осуществлять быструю диагностику функционального состояния расходомера без демонтажа и остановки расхода. Более глубокую функциональную диагностику расходомера позволяет выполнить дополнительное программное обеспечение ABB Ability™.

Взрывобезопасные исполнения расходомеров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность расходомеров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», повышенная защита вида «e», искробезопасная электрическая цепь «i», герметизация компаундом «m», защитой от воспламенения пыли «t», с видом взрывозащиты «n», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

Общий вид расходомеров представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров электромагнитных ProcessMaster/HygienicMaster. а)-б)-в) - расходомеры модификации ProcessMaster (FEP), г)-д)-е) - расходомеры разнесенного исполнения, ж)-з) - измерительные преобразователи различных модификаций, и)-к) -расходомеры модификации HygienicMaster (FEH)

Пломбирование приборов не предусмотрено.

Знак поверки наносится в свидетельство о поверке и (или) в паспорт счетчика-расходомера.

Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительно информации, формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем.

Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Помимо этого, на плате электронного преобразователя находится переключатель реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через цифровые протоколы связи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО расходомеров

Лист № 5 Всего листов 9 Таблица 2. Метрологические характеристики расходомеров.

Таблица 3. Основные технические характеристики расходомеров.

Таблица 3. Основные технические характеристики расходомеров. (продолжение)

Таблица 4 - Номинальные диаметры условного прохода, диапазоны измерений

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерения

Таблица 5 — Комплектность средства измерений

приведены в разделе 2 «Конструкция и принцип действия» руководства по эксплуатации.

Техническая документация фирмы ABB Engineering (Shanghai) Ltd., Китай.
