№1907 от 24.11.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 205795
о внесении изменений в описание типа на преобразователи давления измерительные 2088
Приказы по основной деятельности по агентству Вн. Приказ № 1907 от 24.11.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
24ноября 2020 г.
№ 1907
Москва
О внесении изменений в описание типа на преобразователи давления измерительные 2088
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением АО «ПГ «Метран»
от 3 августа 2020 г. № 217/СС приказываю:
L Внести изменения в описание типа на преобразователи давления измерительные 2088, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60993-15, в связи с переименованием изготовителя с «Emerson Process Management Asia Pacific Pte Ltd,», Сингапур на «Emerson Asia Pacific Private Limited», Сингапур, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
----------------------------------------------------------------.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
\___________—__________/
1
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2020 г. № 1907ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные 2088 Назначение средства измеренийПреобразователи давления измерительные 2088 (далее - преобразователи) предназначены для измерений абсолютного или избыточного давления газообразных, жидких сред и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Описание средства измеренийПреобразователи состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.
Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и (или) измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Преобразователи имеют модели: 2088А - преобразователь абсолютного давления и 2088G - преобразователь избыточного давления.
В преобразователях модели 2088А полость над чувствительным элементом вакуумирована и герметизирована.
Преобразователи по значению основной погрешности имеют базовое исполнение и исполнение Р8.

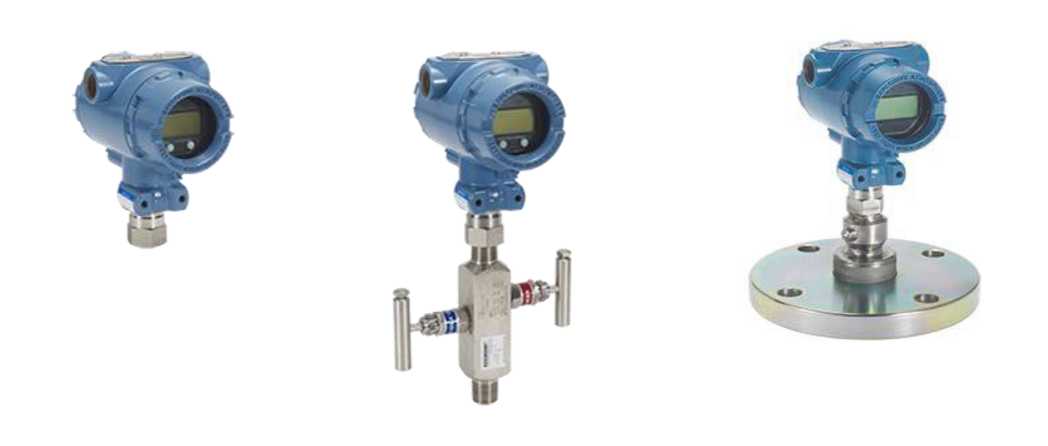

Общий вид преобразователей приведен на рисунке 1.
а) б) в)
Рисунок 1 - Преобразователи давления измерительные 2088:
а) преобразователь 2088; б) преобразователь 2088 в сборе с клапанным блоком 306;
в) преобразователь 2088 в сборе с разделительной мембраной 1199
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (далее - ПО), не изменяемое и не считываемое. Уровень защиты ПО преобразователей от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО | ||
|
Идентификационное наименование ПО |
123102A.ABS |
02051-3520-000X. a90 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 178 |
Не ниже 1 |
|
Цифровой идентификатор ПО |
- |
- |
Метрологические и технические характеристики
Таблица 2- Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений, кПа
|
от минус 101,3 до 27579 от 0 до 27579 |
|
Пределы допускаемой основной приведенной погрешности, % от Рв
|
±0,075 ±0,065 ±0,009 Pmax/Рв |
|
Температура окружающей среды, °С |
от минус 40 до плюс 85 |
|
Температура окружающей среды для работы ЖКИ, °С |
от минус 40 до плюс 80 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на каждые 10°С, % от Рв |
Г p 1 PB J |
|
Выходные сигналы:
|
от 4 до 20 от 1 до 5 HART |
|
Напряжение питания, В 1) |
от 5,8 до 42,4 |
|
Средняя наработка на отказ, ч |
150000 |
|
Степень защиты от воды и пыли |
IP66, IP67, IP68 |
|
Г абаритные размеры, мм, не более 2) |
99x110x171 |
|
Масса, кг не более 2) |
1,11 |
|
Вид взрывозащиты |
искробезопасная электрическая цепь; взрывонепроницаемая оболочка |
|
Примечание:
| |
наносится на табличку, прикрепленную к корпусу преобразователя, способом, принятым на предприятии-изготовителе, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3- Комплектность средства измерений
|
Наименование |
Кол-во |
Примечание |
|
Преобразователь давления измерительный |
1 шт. |
В зависимости от заказа |
|
Руководство по эксплуатации |
1 экз. * | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. * |
По заказу |
|
* Допускается:
| ||
осуществляется по документу МП 4212-068-2015 «Преобразователи давления измерительные 2088. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в апреле 2015 г.
Основные средства поверки:
-
- грузопоршневые манометры и вакуумметры, пневматические калибраторы давления и разрежения 1 разряда;
-
- вольтметр цифровой, класс точности 0,005,
-
- мера электрического сопротивления, класс точности 0,001.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователямГОСТ Р 8.840-2013 «ГСИ Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па».
ГОСТ P 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация фирмы «Emerson Process Management Rosemount Inc.», США.
Изготовители-
1. «Rosemount Inc.»
8200 Market Blvd, Chanhassen, MN 55317, USA; 12001 Technology Drive, Eden Prairie, MN 55344, USA; 6021 Innovation Blvd, Shakopee, MN 55379, USA (США)
-
2. «Emerson Process Management GmbH & Co. OHG», Argelsrieder Feld 3, D-82234 Wessling, Germany (Германия)
-
3. «Beijing Rosemount Far East Instrument Co., Ltd.», No.6, Hepingli North Street, Beijing, P.R. China (Китай)
-
4. «Emerson Asia Pacific Private Limited », 1 Pandan Crescent, Singapore, 128461, Republic of Singapore (Сингапур)
Закрытое акционерное общество «Промышленная группа «Метран» (ЗАО «ПГ «Метран»)
Адрес: 454112, г. Челябинск, Комсомольский пр., 29
Телефон: +7 (351) 799 51 52
Факс: +7 (351) 799-55 90
Web-сайт: www.metran.ru
E-mail: info.Metran@Emerson.com
Испытательный центрГосударственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ» Адрес: 454048, г. Челябинск, ул. Энгельса, 101
Телефон, факс: +7 (351) 232-04-01
E-mail: stand@chel.surnet.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30059-10 от 05.05.2010г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
« ___ » _______________2020 г.
