МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2017 г.

Москва

О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии подстанции 500 кВ «Удмуртская»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Стройэнергетика» от 08 декабря 2017 г. № 17-036-СЭ/1 приказываю:

• 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии подстанции 500 кВ «Удмуртская», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68694-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство ло техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1O36ECDC011E780DAE0O71B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии подстанции 500 кВ «Удмуртская» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электрической энергии, сбора, обработки, хранения, отображения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень состоит из измерительных трансформаторов тока (далее - ТТ) класса точности 0,5S по ГОСТ 7746-2001, измерительных трансформаторов напряжения (далее - TH) класса точности 0,5 по ГОСТ 1983-2001, счетчика активной и реактивной электроэнергии типа СЭТ-4ТМ.03М, класса точности 0,2S по ГОСТ Р 52323-05 в части активной электроэнергии и класса точности 0,5 по ГОСТ Р 52425-05 в части реактивной электроэнергии (далее - счетчики), вторичных электрических цепей и технических средств приема - передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ) включающий в себя устройство сбора и передачи данных типа ЭКОМ-3000 (per. № 17049-09) (далее - УСПД), устройства синхронизации системного времени, встроенного в УСПД ЭКОМ-3000 (далее - УССВ) и коммутационного оборудования.

УСПД обеспечивает сбор данных со счетчиков, расчет (с учетом коэффициентов трансформации ТТ и TH) и архивирование результатов измерений электрической энергии в энергонезависимой памяти с привязкой ко времени, передачу этой информации в информационновычислительный комплекс (далее - ИВК). Полученная информация накапливается в энергонезависимой памяти УСПД. Расчетное значение глубины хранения архивов составляет не менее 45 суток. Точное значение глубины хранения информации определяется при конфигурировании УСПД.

Третий уровень - ИВК обеспечивает выполнение следующих функций:

• - сбор информации от УСПД уровня ИВКЭ (результаты измерений, журнал событий);

• - обработку данных и их архивирование;

• - хранение информации в базах данных серверов ПАО «Федеральная Сетевая Компания Единой Энергетической Системы» (ПАО «ФСК ЕЭС») не менее 3,5 лет;

• - доступ к информации и ее передачу в организации-участники оптового рынка электроэнергии (далее - ОРЭ) и другие заинтересованные организации.

Третий уровень - ИВК входит в Систему автоматизированную информационноизмерительную коммерческого учета электрической энергии Единой национальной электрической сети (далее - АИИС КУЭ ЕНЭС) (per. №. 59086-14).

ИВК включает в себя каналообразующую аппаратуру, центры сбора и обработки данных (далее - ЦСОД), и специальное программное обеспечение (далее - СПО) АИИС КУЭ ЕНЭС.

Измерительные каналы (далее - ИК) АИИС КУЭ включают в себя первый, второй и третий уровни АИИС КУЭ.

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счетчика. Первичный ток в счетчиках измеряется с помощью измерительных трансформаторов тока, имеющих малую линейную и угловую погрешность в широком диапазоне измерений. В цепи трансформаторов тока установлены шунтирующие резисторы, сигналы с которых поступают на вход измерительной микросхемы. Измеряемое напряжение каждой фазы через высоколинейные резистивные делители подается непосредственно на измерительную микросхему. Измерительная микросхема осуществляет выборки входных сигналов токов и напряжений по каждой фазе, используя встроенные аналого-цифровые преобразователи, и выполняет вычисления. С выходов измерительной микросхемы на микроконтроллер поступают интегрированные по времени сигналы активной и реактивной энергии. Микроконтроллер осуществляет дальнейшую обработку полученной информации и накопление данных в энергонезависимой памяти, а также микроконтроллер осуществляет управление отображением информации на ЖКИ, выводом данных по энергии на выходные импульсные устройства и обменом по цифровому интерфейсу. Измерение максимальной мощности счетчик осуществляет по заданным видам энергии (активная и реактивная). Усреднение мощности происходит на интервалах, длительность которых задается программно.

УСПД автоматически проводит сбор результатов измерений и состояние средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

ИВК АИИС КУЭ ЕНЭС осуществляет опрос уровня ИВКЭ при помощи основного канала связи - волоконно-оптической линии связи (далее - ВОЛС). При отказе основного канала связи опрос УСПД выполняется по резервному каналу ВОЛС. Данные поступают на ЦСОД Исполнительного аппарата ПАО «ФСК ЕЭС» (далее ЦСОД ИА ПАО «ФСК ЕЭС») для последующей обработки, хранения и передачи смежным субъектам ОРЭМ, филиалу АО «СО ЕЭС» и ИАСУ КУ АО «АТС». Связь организована по дуплексным каналам, данные от ЦСОД ИА ПАО «ФСК ЕЭС» к уровню ИВКЭ поступают в обратном порядке.

В состав АИИС КУЭ входит СОЕВ, выполняющая законченную функцию измерений времени и формируется на всех уровнях АИИС КУЭ. СОЕВ включает в себя, устройство синхронизации времени, встроенное в УСПД ЭКОМ-ЗООО, УСПД, счетчики электрической энергии.

Контроль времени в часах счетчиков АИИС КУЭ автоматически выполняет УСПД, при каждом сеансе опроса (один раз в 30 минут), корректировка часов счетчиков выполняется автоматически в случае расхождения времени часов в счетчике и УСПД на величину более ±2 с.

Корректировка часов УСПД выполняется автоматически устройством синхронизации времени, встроенным в УСПД ЭКОМ-ЗООО. Корректировка часов УСПД выполняется ежесекундно.

Погрешность часов компонентов АИИС КУЭ не превышает ±5 с/сут.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов счетчика электроэнергии, отражаются в его журнале событий.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов указанных устройств, отражаются в журнале событий сервера.

Защита от несанкционированного доступа предусмотрена на всех уровнях сбора, передачи и хранения коммерческой информации и обеспечивается совокупностью технических и организационных мероприятий.

В АИИС КУЭ используется СПО АИИС КУЭ ЕНЭС, в состав которого входят модули, указанные в таблице 1. СПО АИИС КУЭ ЕНЭС обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами СПО АИИС КУЭ ЕНЭС.

Таблица 1 - Идентификационные данные СПО АИИС КУЭ ЕНЭС, установленного в ИВК

АИИС КУЭ ЕНЭС

Метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2 нормированы с учетом СПО.

Защита программного обеспечения обеспечивается применением электронной цифровой подписи, разграничением прав доступа, использованием ключевого носителя. Уровень защиты -«высокий» в соответствии с Р 50.2.077-2014.

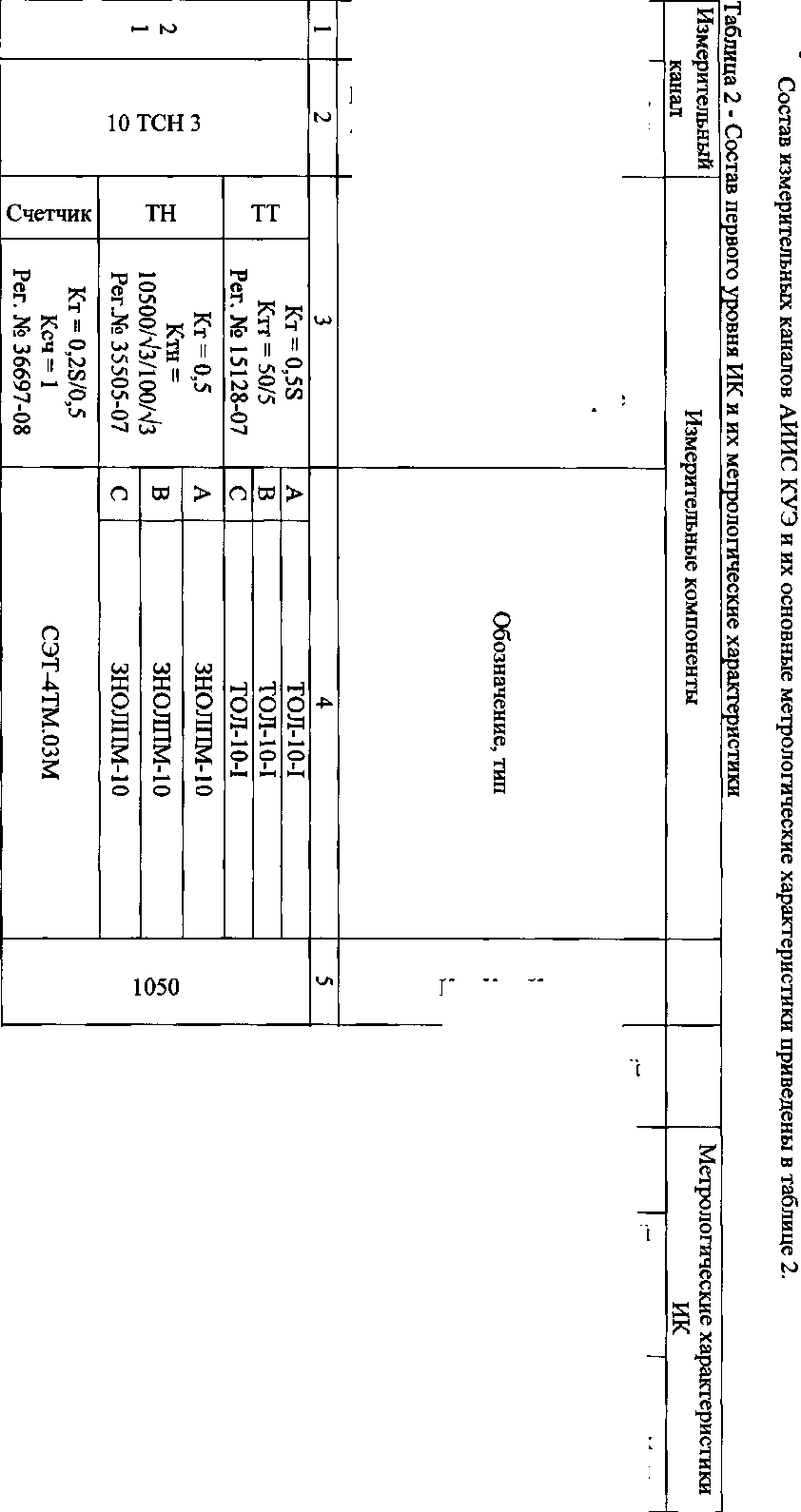

Номер ИК

Наименование объекта учета, диспетчерское наименование присоединения

Метрологические и технические характеристики

КггКтн-Ксч

Вид энергии

Энергия активная, Wp Энергия реактивная, Wq

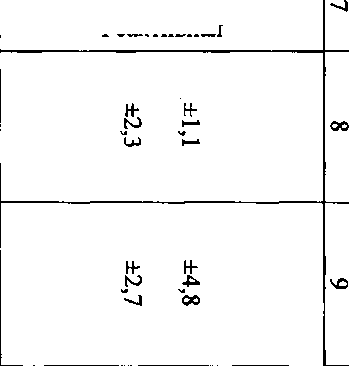

Границы интервала относительной погрешности измерений, (±<5), %, в рабочих условиях, при доверительной вероятности Р=0,95

Наименование измеряемой величины

Границы интервала основной относительной погрешности измерений, (±<5), %, при доверительной вероятности Р=0.95

Активная Реактивная

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана для cos<p - 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК от плюс 15 до плюс 30 °C.

• 4.  Допускается замена измерительных трансформаторов, счетчиков и УСПД на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2. Допускается замена устройства синхронизации времени на однотипные утвержденного типа. Замена оформляется актом в установленном на объекте порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Окончание таблицы 3

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи.

В журнале событий счетчика фиксируются факты:

• - параметрирование;

• - пропадания напряжения;

• - коррекции времени.

В журнале событий УСПД фиксируются факты:

• - параметрирование;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервере;

• - пропадание и восстановление связи со счетчиком;

• - выключение и включение сервера.

Защищённость применяемых компонентов:

механическая защита от несанкционированного доступа и пломбирование:

• - выводы измерительных трансформаторов тока;

• - электросчётчика;

• - испытательной коробки;

-УСПД;

защита на программном уровне информации при хранении, передаче, параметрирование:

• - пароль на счетчике;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Защита программного обеспечения обеспечивается применением электронной цифровой подписи, разграничением прав доступа, использованием ключевого носителя.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована);

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии подстанции 500 кВ «Удмуртская» типографским способом.

В комплект поставки АИИС КУЭ входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

осуществляется по документу МП 206.1-204-2017 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии подстанции 500 кВ «Удмуртская». Измерительные каналы. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 июля 2017 г.

Основные средства поверки:

• -   трансформаторов тока - в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

• -   трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

• -   по МИ 3195-2009. «ГСИ. Мощность нагрузки трансформаторов напряжения без отключения цепей. Методика выполнения измерений»;

• -  по МИ 3196-2009. «ГСИ. Вторичная нагрузка трансформаторов тока без отключения цепей. Методика выполнения измерений»;

• -  счетчик типа СЭТ-4ТМ03 - по документу «СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЙ СЭТ-4ТМ03. Руководство по эксплуатации. Приложение Г. Методика поверки. ИЛГШ.411152.124 РЭ1», согласованным ГЦИ СИ ФГУ «Нижегородский ЦСМ» в декабре 2007 г.;

• -  УСПД ЭКОМ-ЗООО - по документу «ГСИ. Комплекс программно-технический измерительный ЭКОМ-ЗООО. Методика поверки. ПБКМ.421459.003 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2009 г.;

• -  ИВК АИИС КУЭ ЕНЭС - в соответствии с документом МП 59086-14 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС. Методика поверки», утвержденному ГЦИ СИ ФБУ «Пензенский ЦСМ» от 10 ноября 2014 г.;

• -  радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), номер в Государственном реестре средств измерений 27008-04;

• -  термогигрометр CENTER (мод.314): диапазон измерений температуры от минус 20 °C до 60 °C, дискретность 0,1 °C; диапазон измерений относительной влажности от 10 до 100 %, дискретность 0,1%;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.

приведены в документе «Методика измерений количества электроэнергии и мощности с использованием Системы автоматизированной информационно-измерительной коммерческого учета электроэнергии подстанции 500 кВ «Удмуртская», аттестованной ФГУП «ВНИИМС», аттестат об аккредитации № RA.RU.311787 от 02.08.2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии подстанции 500 кВ "Удмуртская"

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания».

Публичное акционерное общество «Федеральная сетевая компания единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5 А

Телефон: 8-800-200-18-81

Факс: (495) 710-96-55

Общество с ограниченной ответственностью «Стройэнергетика»

(ООО «Стройэнергетика»)

ИНН 7716809275

Адрес: 129337, г. Москва, ул. Красная Сосна, д. 20, стр. 1, комн. 4

Телефон/факс: (495) 410 28 81/ (915) 349-60-32

E-mail: Stroyenergetika@gmail.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
