№387 от 27.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27503
О переоформлении свидетельства об утверждении типа средства измерений № 50899 "Датчики весоизмерительные тензорезисторные С и Н" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 февраля 2017г.
№387_________
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 50899 «Датчики весоизмерительные тензорезисторные С и Н» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «Весоизмерительная компания «ТЕНЗО-М» от 26 декабря 2016 г. № 255 и № 256 приказываю:
-
1. Внести изменения в описание типа на датчики весоизмерительные тензорезисторные С и Н, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53636-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 50899 «Датчики весоизмерительные тензорезисторные С и Н», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53636-13, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполнением настоящего приказа оставляю ^а собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕР ГИФ' >,<АТЕ У!
С.С.Голубев
Сертификат: 61DA1E000300E901C1^ z ift X&V
Кому выдан: Голубев Сергей Серглйи Уп рав-1
Действителен: с 17.11.2016 до П.ЙЗРИмшшстрапшион I*
ЯЛШЦЦам
А/ /Ъ /А
связей
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «27» февраля 2017 г. № 387
Изменения в описание типа на датчики весоизмерительные тензорезисторные С и Н
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные С и Н
Назначение средства измеренийДатчики весоизмерительные тензорезисторные С и Н (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание средства измеренийПринцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента (рисунок 1-4), выполненного из нержавеющей стали для датчиков С2Н, Н4, Н5 или из легированной стали для датчиков С2, штуцера для ввода четырехпроводного кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, воспринимающих деформацию сдвига упругого элемента. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования находятся во внутренней полости упругого элемента и защищены у датчиков С2Н и Н4 герметичными колпачками, а у датчиков С2 и Н5 - герметиком.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение Д-Р-К, где:
Д - обозначение датчика (С2, С2Н, Н4 или Н5);
Р - максимальная нагрузка, т;
К - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (Cl, С2 или СЗ).
Внешний вид датчиков показан на рисунках 1 - 4.
Рисунок 2 - Внешний вид датчика С2Н

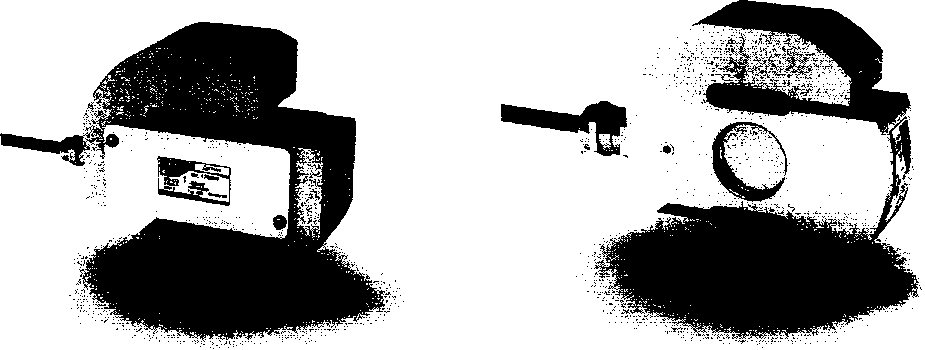

Рисунок 1 - Внешний вид датчика С2
Рисунок 3 - Внешний вид датчиков Н4
Рисунок 4 - Внешний вид датчиков Н5
Пломбирование датчиков весоизмерительных тензорезисторных С и Н предусмотрено.
не
■МЩЩ Датчик
ШИ^4346457
Н4-0.50-СЗ
Етах«0.50т OExlaiCTe х
Рисунок 2 - Маркировочная табличка датчика весоизмерительного
тензорезисторного С и Н
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение характеристики в зависимости от обозначения датчика | |||
|
С2 |
С2Н | |||
|
Класс точности по ГОСТ 8.631 -2013 |
С | |||
|
Максимальное число поверочных интервалов, nmax “ Emax /v |
1000 3000 |
1000 |
3000 | |
|
Максимальная нагрузка, Emax, т |
0,5; 1; 2; 3; 5; 7; 10; 20 |
0,5; 1; 2; 5; 10; 20 | ||
|
Минимальная нагрузка, Emin, т |
0 | |||
|
Значение поверочного интервала V, кг |
Етах / Птах | |||
|
Минимальный поверочный интервал, vmjns кг |
Ети/5000 |
Ещах /10000 |
Етах /5000 |
Етах /10000 |
|
Предельные значения температуры, °C |
от - 10 до + 40 | |||
|
Номинальный выходной сигнал при Етах, мВ/В |
2 ± 0,005 1 ± 0,0025 (для Етах=10т) 1,5 ± 0,004 (для Етах=20т) |
2 ± 0,002 1 ± 0,0010 (для Етах= 10 т) 1,5 ±0,0015 (для Етах~20т) |
2 ±0,010 |
2 ± 0,002 |
|
Входное сопротивление, Ом |
380 ±15 |
1100 ±20 (для Етах= 0,2; 0,5; 1; 2 Т) 380 ±15 (дляЕт^б; 10; 20 т) | ||
|
Выходное сопротивление, Ом |
350 ± 1 |
1000 ±2 (для Етах=0,2; 0,5; 1; 2 Т) 350 ± 1 | ||
|
(дляЕтах=5; 10; 20 т) | ||
|
Обозначение по влажности |
СН | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики в зависимости от обозначения датчика | ||||
|
Н4 |
Н5 | ||||
|
Класс точности по ГОСТ 8.631-2013 |
С | ||||
|
Максимальное число поверочных интервалов, Птах-Етах |
1000 |
2000 |
3000 |
1000 |
3000 |
|
Максимальная нагрузка, Ещах» Т |
0,25; 0,5; 1; 2; 5; 10; 20 |
0,25; 0,5; 1; 2; 5 | |||
|
Минимальная нагрузка, Emin» Т |
0 | ||||
|
Значение поверочного интервала v, кг |
Етах / Птах | ||||
|
Минимальный поверочный интервал, Vmin» КГ |
Етах /5000 |
Етах /7500 |
Етах /10000 |
Етах /5000 |
Етах /10000 |
|
Предельные значения температуры, °C |
от - 30 до + 40 |
от - 10 до + 40 | |||
|
Номинальный выходной сигнал при Етах, мВ/В |
2 ±0,010 2 ± 0,005 (для Етах= 2, 5, 10, 20 т) |
2 ± 0,002 |
2 ±0,010 2 ± 0,005 (для Етах-2 И 5 Т) |
2 ± 0,002 | |
|
Входное сопротивление, Ом |
1100± 15 380 ± 15 (для Етах= 2, 5, 10, 20 т) |
1100 ±15 380 ± 15 (для Етах= 2 и 5 Т) | |||
|
Выходное сопротивление, Ом |
1000 ± 1 350 ± 1 (для Етах= 2, 5,10, 20 т) |
1000 ± 1 350 ±1 (для Етах= 2 и 5 т) | |||
|
Обозначение по влажности |
СН | ||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доля от пределов допускаемой погрешности весов, Plc |
0,7 |
|
Предел допустимой нагрузки, % от Етах |
125 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке Cdr после нагружения постоянной нагрузкой, составляющей 90-100 % от Етах в течение 30 мин, выраженный через поверочный интервал V |
±0,5 |
|
Пределы допускаемой погрешности тре: до 500v вкл. |
±0,3 5 v |
|
св. 500v до 2000v вкл. |
±0,70v |
|
св. 2000v |
±l,05v |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур эксплуатации и хранения, °C |
от - 50 до + 50 |
|
Напряжение питания, В |
от 3 до 12 |
|
Вероятность безотказной работы за 2000 ч |
0,98 |
|
Маркировка взрывозащиты |
0ExiaIICT6 X |
Таблица 5 - Максимальная нагрузка (Emax), габаритные размеры и масса датчиков
|
Обозначение датчика |
Максимальная нагрузка, Етах, т |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
С2 |
0,5; 1;2 |
95 |
45 |
90 |
1,5 |
|
3; 5; 7 |
120 |
60 |
120 |
4,0 | |
|
10 |
140 |
85 |
140 |
9,5 | |
|
20 |
140 |
85 |
140 |
10,0 | |
|
С2Н |
0,2; 0,5 |
80 |
30 |
75 |
1,0 |
|
1; 2 |
100 |
30 |
95 |
1,5 | |
|
5 |
120 |
50 |
120 |
3,5 | |
|
10; 20 |
150 |
76 |
190 |
12,0 | |
|
Н4, Н5 |
0,25; 0,5; 1; 2 |
150 |
30 |
32 |
1,0 |
|
5 |
190 |
45 |
55 |
2,5 | |
|
10 |
245 |
60 |
75 |
6,0 | |
|
20 |
320 |
70 |
95 |
12,0 | |
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Комплектность средства измерений
|
№ |
Наименование |
Обозначение |
Количество |
|
1 |
Датчик весоизмерительный тензорезисторный с кабелем |
С или Н |
1 шт. |
|
2 |
Паспорт |
4273-066-18217119-2013 ПС |
1 экз. |
|
3 |
Транспортная тара |
- |
1 шт. |
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности д = 0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.
Сведения о методиках (методах) измеренийизложены в ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные документы, устанавливающие требования к датчикам весоизмериетельным тензорезисторным С и НГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий М, Н, Т и С. Технические условия
ИзготовительЗакрытое акционерное общество «Весоизмерительная компания «Тензо-М» (ЗАО «ВИК «Тензо-М»)
Адрес: Россия, 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38.
ИНН 5027048351
Телефон: +7 (495) 745-3030, +7 (800) 555-6530
Адрес электронной почты: tenso@tenso-m.ru
Адрес в Интернет: www.tenso-m.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: www.vniim.ru
Адрес электронной почты: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по поверке, калибровке и испытаниям средств измерений в целях утверждения типа № RA.RU.311541 от 23 марта 2016 г.
