МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

23 октября 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

/--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    оютября    2023 г. № ²²³³

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2233

Лист № 1 Регистрационный № 16997-03 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы вольтамперометрические ЭКОТЕСТ-ВА

Анализаторы вольтамперометрические ЭКОТЕСТ-ВА (в дальнейшем - анализаторы) предназначены для измерений массовой концентрации ионов химических элементов и веществ, в частности ионов кадмия (Cd²⁺), свинца (Pb²⁺), меди (Cu²⁺) и цинка (Zn²⁺) в пробах воды, почв, пищевых продуктах, медицинских препаратах и других материалах, подготовленных по методикам количественного химического анализа.

Принцип работы анализаторов основан на методе вольтамперометрического анализа жидкостей. Зависимость силы электрического тока в цепи электрохимической ячейки от приложенного к ячейке электрического потенциала - вольтамперограмма - имеет вид одного (одноэлементная анализируемая среда) или нескольких (многоэлементная анализируемая среда) пиков. Местоположение пиков на потенциальной оси вольтамперограммы определяется значением окислительно-восстановительного потенциала химических элементов и веществ анализируемой среды, а амплитуда пиков вольтамперограммы - массовой концентрацией ионов этих элементов и веществ.

Анализаторы состоят из электрохимической ячейки, измерительного преобразователя (ИП) и IBM совместимого персонального компьютера с установленным пакетом программного обеспечения. Конструктивные особенности анализаторов позволяют автоматизировать процессы выделения, идентификации и измерения амплитуды пиков вольтамперограммы, а также обработки измерительной информации и расчёта значений массовой концентрации ионов химических элементов и веществ анализируемой среды.

Анализаторы могут работать как с классическими электрохимическими ячейками на основе стационарных или вращающихся дисковых электродов, так и с ячейками, в состав которых входят комбинированные электроды, микроэлектроды и мембранные амперометрические электроды. Анализаторы могут управлять внешним устройством, обеспечивающим автоматизацию процесса замены анализируемой среды (автосамплер).

Анализаторы выпускаются в двух модификациях, имеющих одинаковые метрологические характеристики. Модификация ЭКОТЕСТ-ВА обеспечивает работу электрохимической ячейки в двух- и трёхэлектродных режимах, модификация ЭКОТЕСТ-ВА-4 обеспечивает работу электрохимической ячейки в двух-, трёх- и четырёхэлектродных режимах.

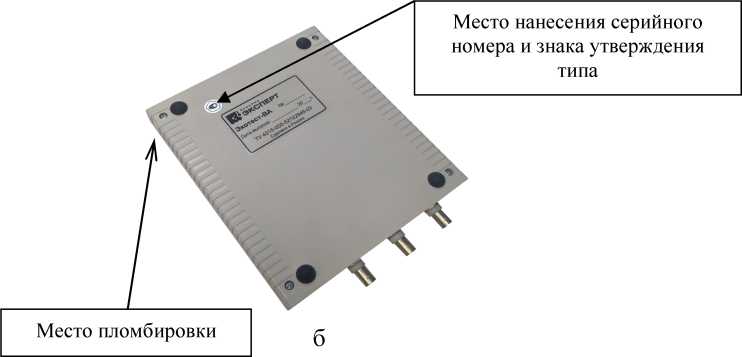

На рисунке 1 показан внешний вид ИП анализатора ЭКОТЕСТ-ВА с электрохимической ячейкой (а) и место пломбировки ИП анализатора от несанкционированного доступа, место нанесения серийного номера и знака утверждения типа (б).

Рисунок 1-Внешний вид ИП анализатора ЭКОТЕСТ-ВА с электрохимической ячейкой (а), место пломбировки ИП анализатора от несанкционированного доступа, место нанесения серийного номера и знака утверждения типа (б)

Серийный номер наносится несмываемой краской на самоклеящуюся этикетку, выполненную типографским способом на задней панели анализатора.

В ИП анализатора имеется встроенное метрологически значимое программное обеспечение.

Программное обеспечение предназначено для приложения электрического потенциала к электрохимической ячейке и измерения силы возникающего в ней электрического тока. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации КТЖГ.414314.005 РЭ типографским способом и на нижнюю панель измерительного преобразователя анализатора в виде наклейки.

Таблица 4 - Комплектность анализаторов

приведены в разделе 4 «Устройство и принцип работы» документа КТЖГ. 414314.005 РЭ «Анализаторы вольтамперометрические «ЭКОТЕСТ-ВА». Руководство по эксплуатации».

ТУ 4215-005-52722949-03 «Анализаторы вольтамперометрические «ЭКОТЕСТ-ВА». Технические условия».

Общество с ограниченной ответственностью «ЭКОНИКС-ЭКСПЕРТ» (ООО «ЭКОНИКС-ЭКСПЕРТ»)

Юридический адрес: 117513, г. Москва, ул. Академика Бакулева, д. 6/1

Почтовый адрес: 117513, Москва, а/я 55. Телефон/факс: (495) 936-89-41, 936-89-42, 936-89-43.

Электронная почта: ionomer@ionomer.ru.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г.о. Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: (495) 744-81-12, факс: (495) 744-81-12

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2233

Лист № 1 Регистрационный № 39035-08 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магнитометры цифровые трехкомпонентные сканирующие «СТЫК-3Д»

Магнитометры цифровые трехкомпонентные сканирующие «СТЫК-3Д» (далее магнитометр) предназначены для измерений трех взаимноперпендикулярных компонент Вх, By и Bz вектора магнитной индукции постоянного магнитного поля, модуля вектора магнитной индукции постоянного магнитного поля и силового параметра F.

Принцип действия магнитометров основан на измерении магнитной индукции с помощью шести первичных измерительных преобразователей Холла, преобразующих измеряемое значение магнитной индукции в электрический сигнал, пропорциональный значению магнитной индукции.

Преобразователи Холла сориентированы по осям координат и размещены внутри корпуса магнитометра в виде двух трехкомпонентных измерительных головок, расположенных на расстоянии 10 мм друг от друга и на расстоянии 3 мм от задней стенки магнитометра.

Электронная схема магнитометра формирует управляющий ток преобразователя Холла. Выходное напряжение, пропорциональное значению магнитной индукции, с каждого преобразователя Холла поступает на многоканальный АЦП встроенного микроконтроллера. Микроконтроллер программно осуществляет обработку поступающих данных и производит вычисление модуля магнитной индукции и силового параметра F. Результаты выводятся на цифровое табло магнитометра и могут быть сохранены в энергонезависимой памяти с последующей возможностью передачи содержимого памяти в ПЭВМ. Передача данных осуществляется через интерфейс USB в виде файлов данных, удобных для анализа в любом редакторе.

Питание магнитометра осуществляется от аккумулятора, установленного внутри корпуса. Магнитометр имеет в своем составе сетевой адаптер для зарядки аккумулятора.

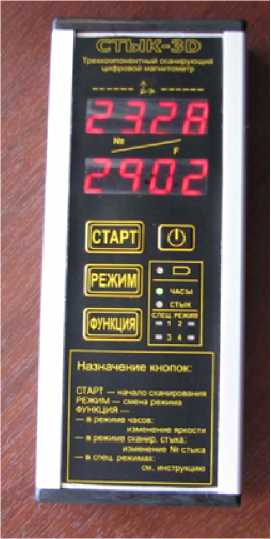

Общий вид магнитометра приведен на рисунке 1.

Рисунок 1 - Общий вид магнитометра

Корпус магнитометра опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу магнитометра, которое может привести к искажению результатов измерений. Место пломбировки от несанкционированного доступа,

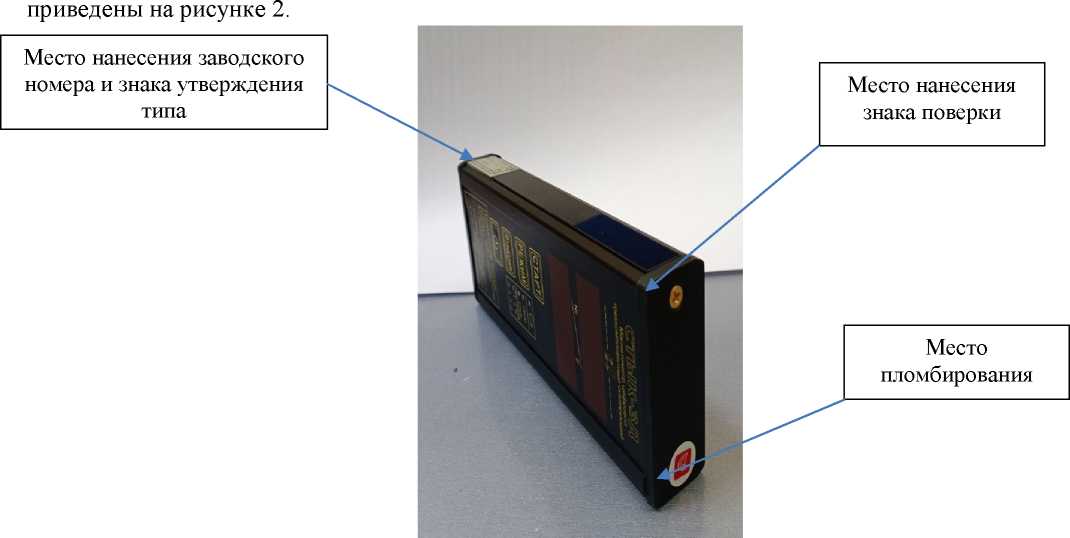

место нанесения знака утверждения типа, место нанесения заводского номера и знака поверки

Рисунок 2 - Место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа, место нанесения заводского номера и знака поверки

Заводской номер наносится способом лазерной гравировки на прямоугольную металлизированную наклейку, размещаемую на левой нижней грани корпуса магнитометра.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на левую нижнюю грань магнитометра (по технологии предприятия-изготовителя) и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документа ЯКШГ.463649.004РЭ «Магнитометр цифровой трехкомпонентный сканирующий «СТЫК-3Д». Руководство по эксплуатации».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия.»;

ГОСТ 8.144-97 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции постоянного магнитного поля в диапазоне от 0,05 до 2 Тл.».

Общество с ограниченной ответственностью «ДЕЦИМА» (ООО «ДЕЦИМА»)

Адрес: 124460, г. Москва, К-460, г. Зеленоград, пр-д 4922, стр. 1

Тел./факс: +7(495) 988-48-58; E-mail: decima@decima.ru.

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон/факс: (495) 744-81-85, e-mail: eskin@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2233

Регистрационный № 55928-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ

Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ предназначены для непрерывного преобразования значения измеряемого параметра в унифицированный токовый выходной сигнал (4-20) мА.

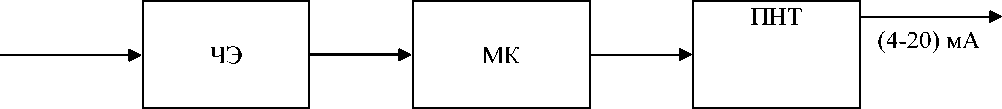

Измеряемое давление воспринимается чувствительным элементом (ЧЭ) и преобразуется в пропорциональные электрические сигналы. Сигналы с выхода ЧЭ поступают в микроконтроллер (МК), где происходит вычисление и формирование выходного сигнала. Преобразователь напряжение-ток (ПНТ) преобразует сигнал с микроконтроллера (МК) до стандартного значения (4-20) мА.

Конструктивно датчик состоит из тензомодуля, корпуса, платы электроники и штуцера (штуцеров) подвода давления.

Измеряемое давление подается к тензомодулю. Тензомодуль под воздействием давления отклоняется в соответствующую сторону. Изменение тензосопротивления, характеризующее давление, преобразуется в цифровой сигнал для обработки микропроцессором. Микропроцессор учитывает влияние температуры окружающего воздуха и осуществляет соответствующую коррекцию параметров.

Электронное устройство, состоящее из платы печатного монтажа, принимает сигнал от тензомодуля измерительного блока, а затем корректирует и линеаризует его. Выходной блок электронного устройства преобразует цифровой сигнал в аналоговый.

Общий вид датчиков избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ представлен на рисунке 1.

Пломбирование датчиков избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ осуществляют нанесением пломбы изготовителя в виде наклейки согласно рисунку 2.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус датчиков методом гравировки.

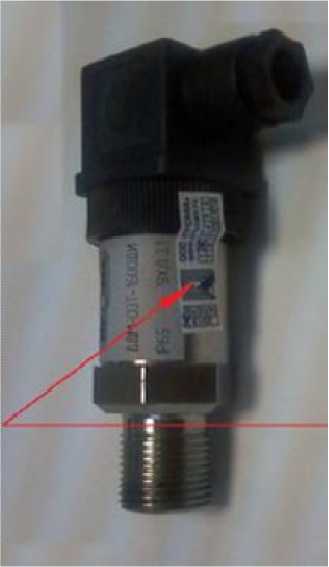

Место нанесения заводского номера

Рисунок 1 - Общий вид датчиков ДДМ-03Т-ДИ

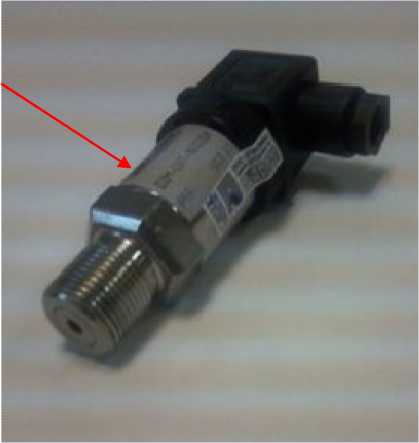

Место пломбирования

Рисунок 2 - Место пломбирования датчиков ДДМ-03Т-ДИ

Программное обеспечение (ПО) датчиков избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические характеристики датчиков давления нормированы с учетом влияния ПО.

На основании результатов проверок уровень защиты ПО датчиков давления от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Обозначение модели, верхние пределы измерений, значение перегрузки, пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С, %, не более Пределы изменения выходных сигналов постоянного тока, мА Напряжение питания постоянного тока, В

Степень защиты

Габаритные размеры, мм, не более

Масса, кг, не более

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре 35 °С и более низких температурах без конденсации влаги, %

наносится на табличку приборов методом химпечати, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений Комплект поставки должен соответствовать таблице 3.

Таблица 3 - Комплектность

приведены в документе «Датчики давления ДДМ-03, ДДМ-03Т. Руководство по эксплуатации. В407.060.00.00 РЭ».

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

МИ 1997-89 ГСИ. Преобразователи давления измерительные. Методика поверки;

ТУ 4212-002-87875765-2009 Датчики избыточного, вакуумметрического, абсолютного, дифференциального давления с электрическим выходным сигналом ДДМ-03; ДДМ-03-МИ. Технические условия.

Общество с ограниченной ответственностью «НПП «Промышленная Автоматика»

Адрес: 420054, г. Казань, ул. Г.Тукая, д. 125

Тел/факс: (843) 570-70-84, 570-70-85

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП ВНИИР).

Юридический адрес: 420088 г. Казань, ул.2-я Азинская, д. 7А

Тел: (843) 272-70-62, факс 272-00-32

E-mail: vniirpr@bk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30006-09.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2233

Лист № 1 Регистрационный № 56310-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения сопротивления изоляции судового электрооборудования «Дипсэл 2»

Приборы для измерения сопротивления изоляции судового электрооборудования «Ди-псэл 2» (далее - приборы) предназначены для измерения сопротивления изоляции, диагностирования состояния изоляции электрооборудования по электрическим параметрам, определения причины, вызвавшей неисправность изоляции - старение, механическое повреждение, увлажнение или короткое замыкание; восстановления сопротивления изоляции увлажненных электрических кабелей без применения нагрева (электроосмотического удаления влаги из изоляции).

Принцип измерения - определение падения напряжения на опорном резисторе за счет протекания тока утечки через изоляцию с последующей математической обработкой.

Встроенный в прибор процессор автоматически производит выбор пределов измерений в зависимости от значения измеряемого сопротивления, оцифровку входных сигналов и обработку полученной информации.

На передней стороне прибора находится панель управления. Она содержит кнопки управления, дисплей, на который выводятся меню, результаты измерений, диагностические сообщения, измерительные клеммы и индикатор наличия на них высокого напряжения.

При подаче питающего напряжения происходит следующая инициализация:

• -  выводится название прибора и сведения об организации-производителе;

• -  подается звуковой сигнал;

• -  выводится главное меню прибора.

Прибор может работать в трех основных режимах:

• - измерение сопротивления изоляции - измерение с автоматическим выбором пределов и контролем короткого замыкания в измерительной цепи;

• - диагностика состояние изоляции - определение технического состояния изоляции по характеру изменения ее сопротивления в течении цикла диагностики. Диагностируемые состояния: короткое замыкание, механическое повреждение, старение, увлажнение, выход сопротивления за допустимое значение;

-сушка - вытеснение влаги на поверхность изоляции за счет явления электроосмоса при приложении высокого напряжения. В этом режиме производится измерение текущего значения сопротивления и отсчет времени сушки.

Кроме того, пользователь имеет возможность:

• - просмотреть идентификационные данные прибора и программного обеспечения;

• - выполнить тестирование;

• - задать допустимое сопротивление изоляции.

Во всех режимах предусмотрена световая и звуковая индикация наличия высокого напряжения на измерительных клеммах.

Заводской номер в виде 4 арабских цифр наносится на маркировочную табличку методом термопечати.

Для удобства транспортировки и хранения прибор поставляется в пластиковом кейсе.

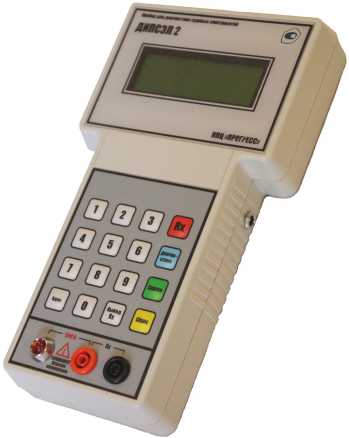

Фотография прибора приведена на рисунке 1. Схема пломбировки представлена на рисунке 2.

Встроенное в прибор программное обеспечение (ПО) обеспечивает управление работой прибора, преобразование в цифровой код входных сигналов, обработку полученной информации и индикацию результатов измерения.

Идентификация ПО прибора осуществляется путем отображения на его дисплее идентификационных данных, содержащих номер версии ПО и его контрольную сумму.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Защита ПО прибора от несанкционированного доступа осуществляется за счет пломбирования прибора. Команды и данные, введенные через интерфейс пользователя (клавиатура), не оказывают влияния на ПО в соответствии с ГОСТ 8.654-2009.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «A» в соответствии с МИ 3286-2010.

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2

Знак утверждения типа наносится на переднюю панель прибора методом УФ печати и на титульные листы эксплуатационной документации - типографским способом.

Таблица 3

Сведения о методах измерений приведены в руководстве по эксплуатации.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Технический Регламент «О безопасности объектов внутреннего водного транспорта», утвержденный постановлением Правительства Российской Федерации от 12 августа 2010 г. № 623;

Приборы для измерения сопротивления изоляции судового электрооборудования «Дипсэл 2». Технические условия ТУ 4221-001-63254196-2013.

OOO НПЦ ««Прогресс» Академии транспорта», 603022, г. Нижний Новгород, пр. Гагарина, 21/10

E-mail: dipsel@yandex.ru

Федеральное бюджетное учреждение «Нижегородский центр стандартизации, метрологии и сертификации» (ФБУ «Нижегородский ЦСМ») Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: (831) 428-57-27, факс (831) 428-57-48,

E-mail: ncsmnnov@sinn.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-08.
